در دنیای صنعتی امروز، جوشکاری لوله های فولادی نقش حیاتی در ایجاد ساختارهای مقاوم و پایدار دارد. لذا رعایت استاندارد جوشکاری لوله های فولادی نه تنها به افزایش کیفیت جوشکاری کمک می‌کند، بلکه ایمنی و کارایی لوله‌ها را نیز تضمین می‌کند. استانداردهایی مانند ASME و AWS از جمله مهمترین مواردی هستند که در این زمینه لازم است رعایت شوند.

شرکت صنعتی تهران سینی کابل

عرضه کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …

کیفیت کنترل‌شده، پشتیبانی مهندسی و تحویل سریع در تمام پروژه‌ها

مشاهده محصولات ←

تماس با ما

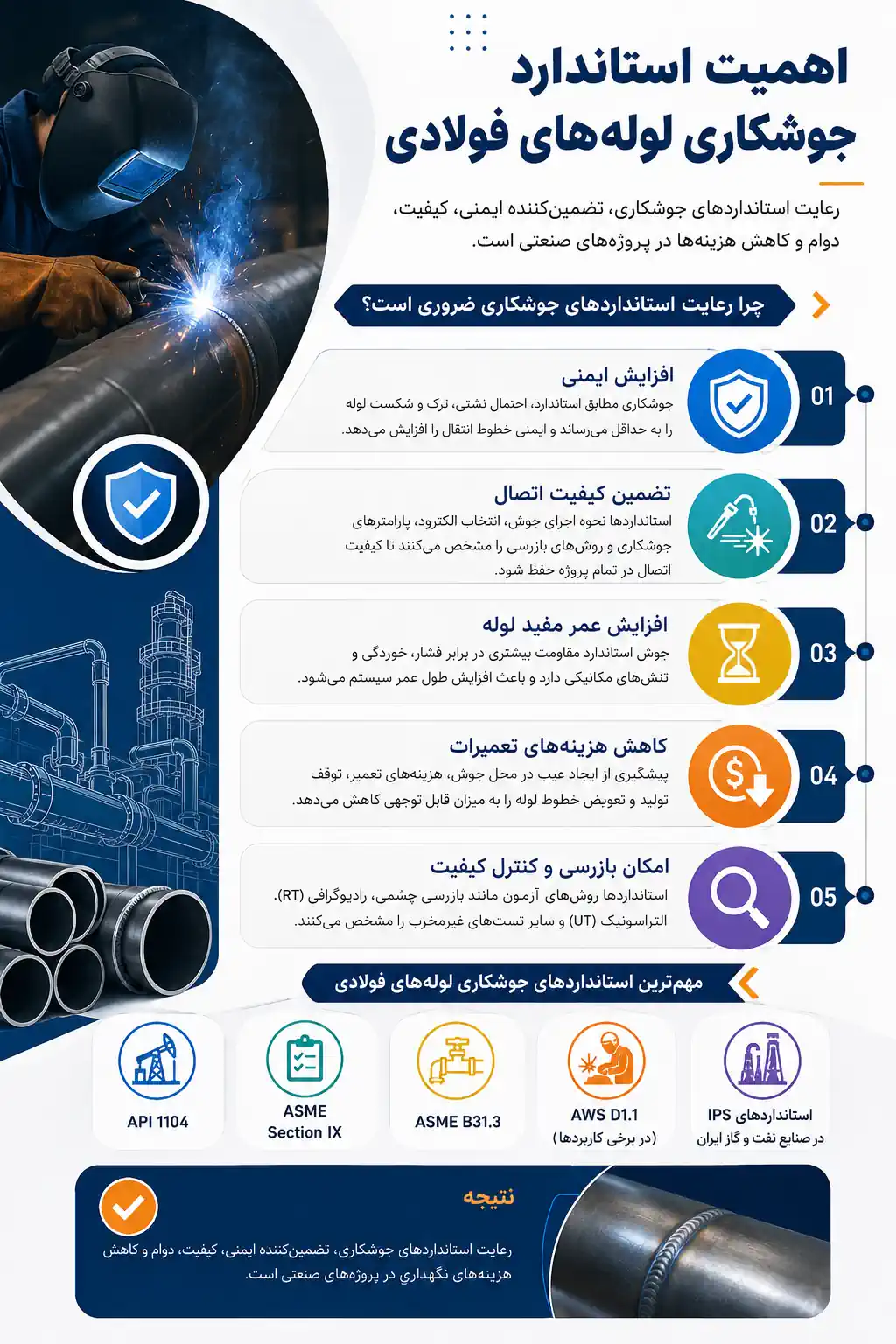

ضرورت رعایت استاندارد جوشکاری لوله های فولادی

جوشکاری لوله‌های فولادی به دلیل نقش حیاتی آن در اتصال قطعات و ایجاد ساختارهای مستحکم، نیازمند دقت و کنترل کامل است. رعایت استانداردهای بین‌المللی و ملی همچون ASME (انجمن مهندسین مکانیک آمریکا) و AWS (انجمن جوشکاری آمریکا) تضمین‌کننده کیفیت جوش در بسیاری از صنایع حساس است.

این استانداردها آموزش‌های فنی، روش‌های مورد تایید، مواد مصرفی و پروسه‌های کنترل کیفیت را به طور کامل مشخص می‌کنند تا از نقاط ضعف در جوشکاری و آسیب‌های احتمالی پیشگیری شود.

استاندارد ASME و نقش آن در بهبود کیفیت جوش در لوله‌ها

استاندارد ASME بخش مهمی از فرآیند جوشکاری لوله‌های فولادی را شامل می‌شود و الزاماتی مانند کنترل دقیق پارامترهای جوشکاری، شرایط پیش‌گرم، تنش‌زدایی پس از جوشکاری و روش‌های آزمون غیرمخرب (NDT) را تعیین می‌کند. این استاندارد تضمین می‌کند که جوش‌ها شرایط فنی لازم برای مقاومت در برابر فشار، دما و خوردگی را داشته باشند. رعایت دستورالعمل‌های ASME باعث می‌شود ساختارهای لوله‌کشی مقاوم‌تر، ایمن‌تر و با طول عمر بالاتری ساخته شوند و احتمال بروز ترک و نشتی به حداقل برسد.

استاندارد AWS و اهمیت آن در فرآیند جوشکاری

استاندارد AWS به طور تخصصی به فرآیندهای جوشکاری مرتبط با لوله‌های فولادی می‌پردازد و شامل معیارهایی برای انتخاب الکترود، جریان و ولتاژ، نوع جوش و تکنیک‌های اجرایی می‌باشد. این استاندارد همچنین نحوه ارزیابی کیفی جوش و بازرسی آن را مشخص می‌کند. استفاده از دستورالعمل‌ها و روش‌های AWS موجب می‌شود تا جوشکاران و مهندسان کنترل بهتری بر کیفیت جوش‌ها داشته باشند و احتمال شکست‌های ناگهانی و نشتی به طور چشمگیری کاهش یابد.

کنترل پارامترهای جوشکاری جهت پیشگیری از ترک و نشتی

یکی از عناصر کلیدی در استانداردهای جوشکاری، کنترل دقیق پارامترهای فرآیند جوش مانند سرعت جوشکاری، حرارت اعمال شده، پیش‌گرم لوله و خنک‌کردن کنترل‌شده است.

این عوامل در تعیین ساختار میکروسکوپی جوش و ناحیه متاثر از گرما (HAZ) نقش مستقیم دارند و هر گونه بی‌توجهی می‌تواند منجر به ایجاد ترک‌های حرارتی، تنش‌های پسماند و نواحی ضعیف شود که در نهایت به نشتی منتهی خواهد شد. استانداردهای معتبر، روش‌ها و محدوده‌های امن پارامترهای مذکور را تعریف کرده تا جوشکاران بتوانند از بروز این عیوب جلوگیری کنند.

جدول نمونه دستورالعمل‌های کلیدی جهت جلوگیری از ترک و نشتی لوله‌های جوشکاری شده

کنترل کیفیت و بازرسی‌های غیرمخرب مطابق استاندارد

یکی از الزامات مهم استانداردهای ASME و AWS، اجرای آزمون‌های غیرمخرب مانند PT (تست نفوذی)، UT (اولتراسونیک)، RT (رادیوگرافی) و MT (تست مغناطیسی) است که به شناسایی ترک‌های بالقوه، ناپیوستگی‌های جوش و نشتی‌های محتمل کمک می‌کند. این بازرسی‌ها قبل از تحویل نهایی، کیفیت جوش و ایمنی ساختار لوله را تضمین کرده و از بروز حوادث خطرناک و تلفات مالی جلوگیری می‌نمایند.

علل و پیامدهای ترک و نشتی در لوله های جوشکاری شده

تعدادی از عوامل محیطی و فنی می‌توانند منجر به ترک و نشتی در لوله های جوشکاری شده شوند. این عوامل شامل تغییرات دما، فشار و نوع ماده جوش است. در این فصل بررسی خواهیم کرد که چگونه می‌توان به شناسایی این مشکلات پرداخت و از وقوع آن‌ها جلوگیری کرد.

تأثیر تغییرات دما بر ایجاد ترک در جوش لوله‌های فولادی

یکی از مهم‌ترین عوامل ایجاد ترک در لوله‌های جوشکاری شده، تغییرات ناگهانی و شدید دمایی است که باعث افزایش تنش‌های حرارتی در ناحیه جوش می‌شود. هنگامی که دمای محیط یا دمای سیال عبوری به شدت تغییر کند، نواحی مختلف لوله با نرخ‌های متفاوتی منبسط یا منقبض می‌شوند و این پدیده منجر به ایجاد ترک‌های حرارتی می‌گردد.

به ویژه در لوله‌های فولادی ضخیم و طولانی، کنترل دمای پیش‌گرم و پس‌گرم نقش اساسی در جلوگیری از چنین ترک‌هایی دارد، زیرا این روش‌ها کاهش نرخ تغییرات دما و توزیع یکنواخت حرارت را ممکن می‌سازند.

فشارهای عملیاتی و تأثیر آن‌ها بر نشتی و ترک‌های مکانیکی

فشار سیال داخلی یا فشارهای خارجی که بر لوله‌های فولادی وارد می‌شود، در صورتی که از حد تحمل طراحی بیشتر باشد یا به صورت ناپیوسته افزایش یابد، عامل بروز ترک‌های ناشی از خستگی مواد و در نتیجه نشتی خواهد بود. حتی بدون وجود نقص‌های اولیه، فشارهای متناوب یا ضربه‌ای می‌توانند باعث گسترش ترک‌های موضعی شده و شکست نهایی را رقم بزنند. از این رو، انتخاب لوله با ضخامت و متریال مناسب و کنترل دقیق فشارهای کاری برای حفظ سلامت سیستم لوله‌کشی ضروری است.

تأثیر نوع و کیفیت مواد جوش بر دوام اتصال

انتخاب صحیح مواد جوش اعم از الکترود، سیم جوش و گازهای محافظ، همچنین فرآیند جوشکاری، اهمیت زیادی در جلوگیری از ترک و نشتی دارد. استفاده از مواد نامناسب یا غیرهمجنس می‌تواند باعث ایجاد ناپیوستگی‌های درونی، عدم هماهنگی ضریب انبساط حرارتی و ساختارهای شکننده در محل جوش شود.

این موارد به طور مستقیم مقاومت اتصال را کاهش داده و زمینه بروز ترک‌های اولیه و نشت‌های مایعات یا گازها را فراهم می‌کنند. بنابراین تامین مواد جوش با کیفیت و مطابق با استانداردهای معتبر از فاکتورهای کلیدی در تضمین دوام جوش است.

نقش عوامل محیطی در بروز مشکلات جوشکاری

شرایط محیطی مانند رطوبت، گرد و غبار، وجود مواد خورنده و دمای محیط می‌توانند روی کیفیت جوش تأثیر منفی بگذارند. رطوبت بالا موجب جذب آب و ایجاد تخلخل در جوش می‌شود که مقاومت مکانیکی را کاهش داده و پتانسیل ترک‌خوردگی را افزایش می‌دهد. همچنین وجود مواد خورنده محیطی، بدون حفاظت مناسب، باعث خوردگی موضعی در محل اتصال و ایجاد نشتی خواهد شد. به همین دلیل رعایت شرایط محیطی استاندارد در محل اجرای جوشکاری و استفاده از پوشش‌ها و محافظ‌های مناسب اهمیت زیادی دارد.

روش‌های شناسایی ترک و نشتی در لوله‌های جوشکاری شده

بازرسی‌های غیرمخرب (NDT) ابزار اصلی برای شناسایی ترک‌ها و نشتی‌ها در لوله‌های جوشکاری شده هستند. روش‌هایی همچون تست التراسونیک (UT)، رادیوگرافی (RT)، تست نفوذی (PT) و تست مغناطیسی (MT) قادرند نقص‌های داخلی و سطحی جوش را با دقت بالا تشخیص دهند. این بازرسی‌ها باید در مراحل مختلف پس از جوشکاری صورت گیرد تا اطمینان حاصل شود که هیچ ترک پنهان یا نشتی وجود ندارد.

استفاده مستمر از این روش‌ها به عنوان بخشی از استانداردهای جوشکاری، از انتشار عیوب احتمالی و حوادث ناگوار جلوگیری می‌کند.

جدول رایج‌ترین علل ترک و نشتی در لوله‌های جوشکاری شده

فاکتورهای کلیدی در جلوگیری از ترک و نشتی

برای جلوگیری از ترک و نشتی در لوله‌های فولادی، نکات و تکنیک‌های مختلفی وجود دارد. از جمله این نکات می‌توان به انتخاب مناسب الکترودها، تنظیم دما و زمان جوشکاری، و استفاده از متدهای مناسب برای پیشگرم اشاره کرد. در این فصل، به تفصیل به بررسی این موارد می‌پردازیم.

انتخاب الکترود مناسب و تأثیر آن بر کیفیت جوش

یکی از مهم‌ترین عوامل تأثیرگذار بر کیفیت جوشکاری لوله‌های فولادی، انتخاب الکترود متناسب با نوع فولاد، شرایط کاری و نوع جوش مورد نظر است. الکترودهای استاندارد با ترکیبات شیمیایی سازگار با فلز پایه، باعث تشکیل جوشی یکپارچه و با دوام می‌شوند که مقاومت کافی در برابر ترک‌خوردگی و نشتی دارد.

همچنین الکترودهای ویژه با خواص ضد ترک و افزایش چقرمگی، در محیط‌های حساس یا تحت فشار بالا استفاده می‌شوند. عدم تطابق الکترود باعث ایجاد نقص‌هایی مانند تخلخل، ترک‌های سطحی و عدم جوش مناسب شده که در نهایت منجر به نشتی و شکست اتصال می‌شود.

اهمیت کنترل دما و پیشگرم کردن لوله قبل از جوشکاری

پیشگرم کردن منطقه جوش قبل از شروع عملیات جوشکاری، تأثیر قابل توجهی بر کاهش تنش‌های حرارتی و جلوگیری از ترک‌های حرارتی دارد. مقدار و نحوه پیشگرم باید بر اساس ضخامت لوله، نوع فولاد و شرایط محیط تعیین شود. دمای پیشگرم معمولاً بین 100 تا 250 درجه سانتیگراد تنظیم می‌شود تا سرعت سرد شدن جوش کاهش یافته و ساختارهای شکننده تولید نشود. علاوه بر پیشگرم، کنترل دمای بین پاس‌ها نیز در جوشکاری چند پاسه اهمیت دارد تا از تجمع تنش‌های پسماند جلوگیری شود.

تنظیم صحیح زمان و سرعت جوشکاری

زمان انجام جوشکاری و سرعت حرکت الکترود نقش کلیدی در ایجاد ساختار میکروسکوپی مناسب جوش دارند. جوشکاری با سرعت بیش از حد می‌تواند باعث ایجاد نفوذ ناکافی و تخلخل در جوش شود و سرعت بسیار پایین نیز منجر به تضعیف ساختار و افزایش تنش‌های حرارتی در ناحیه جوش است. زمان خنک شدن کنترل شده نیز به توزیع مناسب تنش‌ها در ناحیه جوش کمک کرده و از ایجاد ترک جلوگیری می‌کند. اعمال زمان دقیق و کنترل شده در هر مرحله، خواص مکانیکی و دوام لوله جوشکاری شده را بهینه می‌سازد.

بهره‌گیری از متدهای پیشرفته پیشگرم و پس‌گرم

علاوه بر پیشگرم ابتدایی، استفاده از پس‌گرم یا عملیات حرارتی پس از جوشکاری (PWHT) در تنظیم ساختار میکروسکوپی جوش و کاهش تنش‌های پسماند اهمیت بسزایی دارد. پسگرم سبب می‌شود که تنش‌های درونی جوش به تدریج کاهش یافته و احتمال ایجاد ترک‌های حرارتی یا ناشی از تنش به حداقل برسد. این روش در جوشکاری لوله‌های فولادی سنگین یا دارای ضخامت بالا یک الزام فنی است که باعث افزایش دوام و ایمنی سیستم می‌شود.

جدول مقایسه تأثیر پارامترهای کلیدی بر جلوگیری از ترک و نشتی

نقش آموزش و تجربه جوشکار در بهبود کیفیت نهایی جوش

علاوه بر پارامترهای فنی و مواد مصرفی، دانش فنی و تجربه عملی جوشکار تأثیر عمده‌ای بر کیفیت نهایی جوش لوله‌های فولادی دارد. آشنایی دقیق با استانداردها، تکنیک‌های جوشکاری، شناخت انواع خرابی‌ها و روش‌های پیشگیری آن‌ها باعث می‌شود که جوشکار بتواند به شکل مؤثرتری پارامترهای فرآیند را کنترل کند. استفاده از نیروی کار حرفه‌ای و آموزش‌دیده یکی از عوامل غیرقابل چشم‌پوشی در جلوگیری از ترک و نشتی است.

کالیبراسیون و آزمایش کیفیت جوش

کالیبراسیون و آزمایش کیفیت جوش از جمله مراحل ضروری در جوشکاری لوله های فولادی هستند. این مراحل نه تنها کمک می‌کنند تا از کیفیت نهایی جوش اطمینان حاصل شود، بلکه می‌توانند عیوب پنهان را شناسایی و برطرف کنند. در این بخش، روش‌های مختلف آزمایش و ارزیابی کیفیت جوش را مورد بررسی قرار می‌دهیم.

اهمیت کالیبراسیون تجهیزات در فرآیند جوشکاری لوله‌های فولادی

کالیبراسیون دقیق تجهیزات جوشکاری یکی از مراحل حیاتی است که تضمین‌کننده تولید جوش‌های استاندارد و با کیفیت در لوله‌های فولادی می‌باشد. ابزارهایی مانند دستگاه‌های جوشکاری، تجهیزات کنترل دما، جریان برق و ولتاژ باید به صورت دوره‌ای کالیبره شوند تا اطمینان حاصل شود که پارامترهای تنظیم شده در محدوده مجاز استانداردهای ASME و AWS قرار دارند. عدم کالیبراسیون مناسب می‌تواند منجر به نوسانات در کیفیت جوش، ایجاد ناپیوستگی‌های مخفی، ترک‌های داخلی و نهایتاً نشتی گردد. بنابراین، ایجاد یک برنامه منظم برای کالیبراسیون و ثبت دقیق نتایج آن، جزو الزامات کنترل کیفیت در پروژه‌های جوشکاری صنعتی است.

بازرسی‌های غیرمخرب و نقش آن‌ها در شناسایی عیوب پنهان

پس از اطمینان از صحت تجهیزات، گام بعدی انجام بازرسی‌های غیرمخرب (NDT) برای ارزیابی کیفیت جوش بدون آسیب رساندن به ساختار لوله است. روش‌های معمول شامل تست‌های رادیوگرافی (RT)، اولتراسونیک (UT)، تست مغناطیسی (MT) و تست نفوذ مایع (PT) می‌شوند.

هر یک از این روش‌ها مزایا و کاربردهای ویژه خود را دارند؛ برای مثال RT قابلیت شناسایی عیوب داخلی مانند حفرات و ترک‌ها را دارد، در حالی که MT بیشتر برای کشف عیوب سطحی و نزدیک به سطح به کار می‌رود. استفاده ترکیبی از این روش‌ها در پروژه‌های حساس موجب افزایش دقت تشخیص عیوب و اطمینان از کیفیت نهایی می‌گردد.

اجرای آزمون‌های مکانیکی به منظور ارزیابی استحکام جوش

در کنار روش‌های غیرمخرب، تست‌های مکانیکی نقش مهمی در ارتقاء کیفیت جوش‌های لوله‌های فولادی ایفا می‌کنند. آزمون‌هایی مانند کشش، خمشی، ضربه شارپی و سختی‌سنجی به منظور اطمینان از مقاومت مکانیکی و چقرمگی ایجاد شده در ناحیه جوش به کار می‌روند.

این تست‌ها معمولاً بر نمونه‌های آزمایشگاهی یا قطعات نمونه ساخته شده به روش مشابه اجرا می‌شوند و نتایج آن‌ها به عنوان معیاری برای تطبیق با مشخصات استاندارد و تضمین عملکرد مناسب جوش در شرایط عملیاتی استفاده می‌شوند.

سامانه‌های ثبت و گزارش‌دهی نتایج آزمایشات برای بهبود مستمر

نگهداری دقیق سوابق کلیه کالیبراسیون‌ها و نتایج تست‌های کیفیت جوش، بخش مهمی از چرخه کنترل کیفیت است. استفاده از نرم‌افزارهای مدیریت کیفیت یا سامانه‌های دیجیتال امکان ایجاد گزارشات جامع، تحلیل روندها و شناخت نقاط ضعف در فرآیند جوشکاری را فراهم می‌آورد. این اطلاعات به تیم‌های فنی کمک می‌کند تا با به‌روزرسانی روش‌ها و تجهیزات، موانع کیفیت را شناسایی و رفع کنند و احتمال وقوع ترک و نشتی را کاهش دهند.

جدول مقایسه روش‌های آزمایش کیفیت و استاندارد جوشکاری لوله های فولادی

استانداردهای مرتبط با کالیبراسیون و آزمایش کیفیت جوش

رعایت استانداردهای بین‌المللی مانند ASME Section IX، AWS D1.1 و ISO 17637 برای کالیبراسیون تجهیزات جوشکاری و انجام آزمایش‌های کیفیت الزامی است. این استانداردها دستورالعمل‌های روشنی برای نحوه کنترل پارامترهای عملیاتی، معیارهای پذیرش جوش و روش‌های بازرسی فراهم می‌آورند. استفاده از این استانداردها باعث افزایش قابلیت اطمینان جوش، جلوگیری از عیوب پنهان و بهبود طول عمر سیستم لوله‌کشی می‌شود.
