نردبان کابل

تامین زیرساخت ایمن برای سیم کشی صنعتی بدون استفاده از تجهیزات استاندارد امکان پذیر نیست. نردبان کابل به عنوان قوی ترین ابزار هدایت خطوط جریان بالا، مانع از تجمع حرارت کابل ها می شود و جریان هوای طبیعی را در کل مسیر برقرار نگه می دارد. این سازه فولادی وزن دسته های سنگین سیم و کابل قدرت را بدون کوچک ترین انحراف یا دفرمگی تحمل می کند.

اگر کابل های توزیع اصلی، خطوط کنترل و شبکه در معرض دمای بالا قرار گیرند، اتلاف توان و افت ولتاژ شدید رخ می دهد. انتخاب صحیح ضخامت ورق، پهنا و نوع روکش نردبان از تحمیل هزینه های دوباره کاری و خطرات آتش سوزی صنعتی جلوگیری به عمل می آورد. این محصول بهترین گزینه برای کابل کشی های عمودی در شفت ها و سوله های کارخانجات است.

شرکت صنعتی تهران سینی کابل

تولید کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …

کیفیت کنترل‌شده، پشتیبانی مهندسی و تحویل سریع در تمام پروژه‌ها

مشاهده محصولات ←

تماس با ما

قیمت نردبان کابل

محاسبه هزینه هر متر نردبان کابل به طور مستقیم به نرخ روز ورق سیاه روغنی یا گالوانیزه و میزان ضایعات خط برش بستگی دارد. ضخامت ورق از تعیین کننده ترین فاکتورها است؛ به عنوان مثال، شاخه های تولید شده با ورق دو میلی متر به دلیل مصرف وزن فولاد بیشتر، قیمت بالاتری نسبت به ورق های ۱.۲۵ یا ۱.۵ میلی متر دارند.

نوع آبکاری و پوشش سطح دومین عامل کلیدی در اعلام قیمت تمام شده به کارفرمایان است. آبکاری گالوانیزه گرم غوطه وری به دلیل فرآیند پیچیده تر و مصرف روی در وان مذاب، حدود بیست تا سی درصد گران تر از ورق های گالوانیزه سرد یا فابریک کارخانه ای محاسبه می شود.

عرض نردبان و ارتفاع لبه های کناری سازه نیز متراژ ورق مصرفی را تعیین می کنند. نردبان هایی با دیواره های شش سانتی متری و پهنای شصت سانتی متر نیاز به متریال بیشتری نسبت به مدل های کم ارتفاع دارند. فواصل پله ها از یکدیگر که معمولا بیست و پنج سانتی متر در نظر گرفته می شود، در حجم جوشکاری و اتصال قطعات تاثیرگذار است.

نوسانات شدید در بازار فولاد باعث می شود لیست قیمت ها به صورت روزانه بروزرسانی شود. جهت برآورد دقیق صورت های مالی و متره پروژه، توجه به نقشه های مهندسی الزامی است. جدول زیر مقایسه ای شفاف میان پارامترهای فنی نردبان و تاثیر مستقیم هر کدام بر قیمت روز بازار ارائه می دهد.

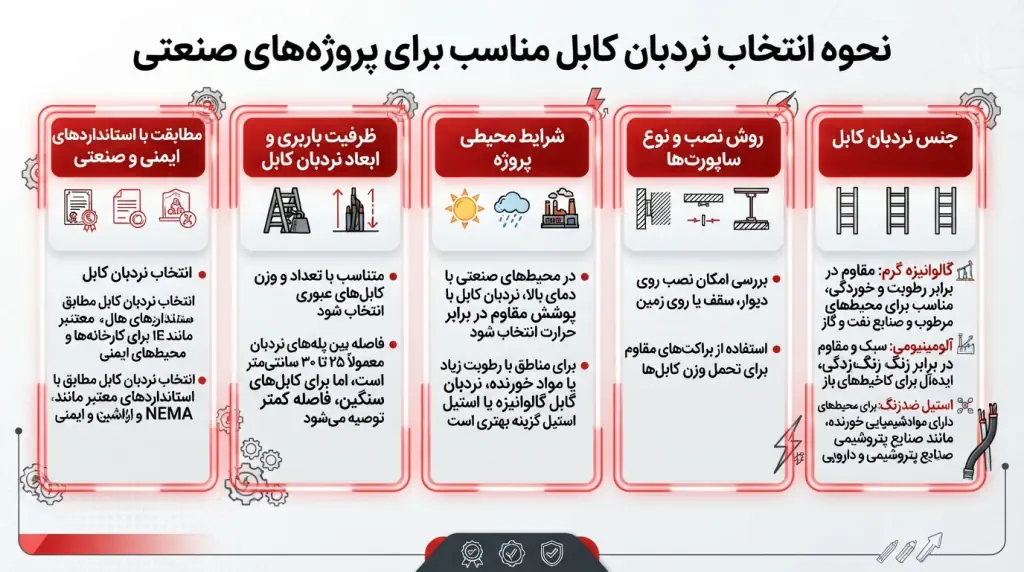

راهنمای خرید نردبان کابل

پیش از ثبت سفارش نردبان کابل باید نقشه آرایش سیم کشی و حجم کابل های عبوری به طور دقیق محاسبه گردد. محاسبه مجموع قطر کابل های کنار هم قرار گرفته، اولین قدم برای انتخاب پهنای مناسب شاخه ها به شمار می رود. همواره بیست تا سی درصد ظرفیت خالی برای توسعه آینده سیستم های برق صنعتی در نظر بگیرید.

بررسی محیط نصب دومین گام اساسی در هنگام خرید قطعات است. برای محیط های داخلی با هوای خشک می توان از ورق های گالوانیزه فابریک استفاده کرد. اگر خطوط تاسیسات در مناطق ساحلی یا کارخانجات تولید مواد شیمیایی قرار دارد، باید نمونه های آبکاری گرم با ضخامت پوشش روی حداقل شصت میکرون انتخاب شود.

تعیین فاصله ساپورت ها از یکدیگر اهمیت ویژه ای دارد. نردبان های فولادی که با فاصله دهانه دو متری نصب می شوند، نیازمند ورقی با حداقل ضخامت ۱.۵ میلی متر هستند تا دچار خمش و افتادگی نشوند. نادیده گرفتن وزن کابل ها در دهانه های بلند خطرات شکست مکانیکی و آسیب به پوسته عایق کابل را افزایش می دهد.

بررسی شکل و نوع پروفیل پله ها موضوع مهم دیگر است. پله های نردبان باید دارای شیارها و پانچ های منظم باشند تا با استفاده از بست های چنگالی یا کمربندی، دسته کابل ها بدون لق خوردن محکم شوند. انتخاب صحیح اتصالات مکمل در کنار شاخه اصلی، پایداری کلی مسیر را تضمین می کند.

مشخصات و ویژگی‌های فنی نردبان کابل

تولید استاندارد یک نردبان کابل صنعتی بر مبنای استانداردهای جهانی مانند NEMA VE 1 صورت می پذیرد. شاخه های استاندارد عموما در طول های دو متری و سه متری تولید می شوند تا سرعت حمل و نقل و فرآیند مونتاژ بهینه گردد. دیواره های جانبی سازه به روش رول فرمینگ خم کاری می شوند تا ممان اینرسی مقطع به بالاترین میزان ممکن برسد.

پله های عرضی یا رانگ ها در فواصل مشخص بیست، بیست و پنج یا سی سانتی متری روی ریل های طولی سوار می شوند. نحوه اتصال پله ها به بدنه از طریق جوشکاری مقاومتی یا اتصال پیچ و مهره ای و پرسی انجام می گیرد. اتصالات جوش شده استحکام مکانیکی بی نظیری در برابر لرزش های دینامیکی ماشین آلات از خود نشان می دهند.

پوشش گالوانیزه گرم بر اساس استاندارد ASTM A123 انجام می شود که فلز پایه را در برابر رطوبت و نمک های معلق در هوا تا چند دهه ایزوله می کند. لبه های نردبان باید کاملا نرم و بدون براده های تیز برشی باشند. هرگونه زائده یا پلیسه فلزی می تواند روکش کابل های ورودی را در زمان کابل کشی زخمی کند.

ضخامت گوشت ورق تولیدی از یک میلی متر شروع شده و تا سه میلی متر در پروژه های پتروشیمی بالا می رود. مقاومت کششی و تسلیم فولاد مصرفی باید به گونه ای باشد که در برابر باد، تنش های طوفانی و نشست های ساختمانی مقاومت کند. وزن سبک تر سازه نسبت به سینی های صلب، بار مرده اسکلت سقف را به شکل محسوسی کاهش می دهد.

کاربردهای نردبان کابل

اصلی ترین کاربرد نردبان کابل در شفت های ساختمانی و رایزرهای عمودی برج های تجاری و مسکونی است. در مسیرهای قائم، وزن کابل به سمت پایین کشیده می شود و پله های نردبان بهترین تکیه گاه را برای مهار و بست زدن کابل ها فراهم می سازند. هواکشی آزاد سازه مانع از محبوس شدن گرما در رایزرهای بسته می شود.

در پست های فشار قوی و نیروگاه های برق، کابل های ضخیم با جریان آمپراژ بالا حرارت چشمگیری آزاد می کنند. این تجهیزات اجازه می دهند گرمای ناشی از مقاومت الکتریکی کابل ها به سرعت در هوای پیرامون پخش شود. در نتیجه، راندمان انتقال جریان حفظ شده و از ذوب شدن عایق پی وی سی یا ایکس ال پی ای جلوگیری می شود.

تونل های زیرزمینی مترو و تاسیسات شهری از دیگر مصرف کنندگان اصلی این سیستم های هدایت به حساب می آیند. در این محیط ها گرد و غبار یا رطوبت به داخل محفظه نفوذ نمی کند و تهویه مداوم صورت می گیرد. همچنین شستشوی خطوط یا بازرسی چشمی تکنسین ها بدون باز کردن درپوش های دست و پاگیر به آسانی انجام می پذیرد.

در کارخانجات سنگین، سکوهای نفتی و سایت های صنایع خودروسازی، هدایت صدها رشته سیم قدرت با وزن چندین تن تنها از طریق این سازه های باربر ممکن است. نردبان های صنعتی قادر هستند خطوط لوله های پنوماتیک و هیدرولیک سبک را نیز در کنار کابل کشی برق با ایمنی کامل تثبیت کنند.

اتصالات و متعلقات نردبان کابل

یک شبکه کابل کشی بدون قطعات رابط و زاویه ها کارایی نخواهد داشت. اجرای مسیرهای منحنی با زانویی های نردبان در زوایای چهل و پنج و نود درجه افقی ممکن می شود. برای تغییر تراز از سطوح افقی به عمودی، زانویی های رایزری داخلی و خارجی مورد استفاده قرار می گیرند.

جهت یکپارچه سازی شاخه ها، استفاده از رابط بغل بند یا رابط کفی ضروری است. این قطعات با پیچ و مهره های کله قارچی به بدنه متصل شده و مقاومت مکانیکی نقطه پیوند را هم تراز شاخه اصلی حفظ می کنند. برای انشعاب خطوط نیز از قطعات سه راهی و چهارراهی مهندسی ساز بهره گرفته می شود.

مهار سیم ها بر روی هر پله با استفاده از بست چنگالی مخصوص انجام می شود تا ارتعاشات خنثی گردد. همچنین سیستم های ساپورت شامل سی چنل، بازوهای دیواری، آویزهای سقفی و رادهای تمام رزوه از ملزومات حیاتی نصب سازه محسوب می شوند. فرآیند خرید اتصالات نردبان کابل به صورت هماهنگ با ابعاد شاخه ها مانع از ناهماهنگی در مرحله نصب می شود.

در خطوط طولانی که نردبان ها در معرض تغییرات دمای فصلی قرار دارند، مفاصل انبساطی حرارتی کار گذاشته می شوند. این متعلقات از تغییر فرم و شکستگی سازه در اثر انقباض و انبساط جلوگیری می کنند. جنس پیچ و مهره ها نیز باید آبکاری شده باشد تا دچار خوردگی زودهنگام نگردد.

مزایای خرید مستقیم نردبان کابل از تولیدکننده

سفارش مستقیم نردبان کابل از کارخانه سازنده واسطه های بازار را حذف می کند و باعث کاهش پانزده الی بیست و پنج درصدی هزینه ها می شود. در پروژه های بزرگ، این صرفه جویی مالی حجم چشمگیری از منابع پروژه را آزاد می سازد. ارتباط مستقیم با واحد فنی کارخانه امکان طراحی ابعاد سفارشی را فراهم می کند.

تضمین کیفیت ورق مصرفی از دیگر نقاط قوت خرید مستقیم از خط تولید به شمار می آید. خریدار می تواند مشخصات ورق مبارکه اصفهان و ضخامت دقیق لایه گالوانیزه را در برگه آنالیز آزمایشگاهی تحویل بگیرد. این موضوع ترس ناشی از به کارگیری ورق های نازک و غیراستاندارد بازاری را کاملا برطرف می نماید.

تولیدکننده مجهز توانایی ساخت شاخه های سه متری سفارشی، زانویی های با شعاع گردش خاص و پله های دوبل را دارد. در خریدهای واسطه ای، مشتری تنها به اقلام روتین انبار محدود است. اما در کارخانه، امکان پانچ کاری اختصاصی جهت عبور انواع لوله و ملحقات خاص فراهم است.

سرعت تحویل متراژهای بالا با هماهنگی برنامه تولید کارخانه به مراتب بیشتر از فروشندگان خرد خواهد بود. همچنین ارائه خدمات پشتیبانی فنی، ارسال نقشه های نصب و پشتیبانی قطعات در مراحل توسعه، آرامش خاطر مهندسان برق را در حین پروژه به همراه خواهد داشت.

سوالات متداول خرید نردبان کابل

طول شاخه های استاندارد نردبان کابل چقدر است؟

این شاخه ها معمولا در طول های استاندارد دو متری و سه متری تولید می شوند تا حمل و نقل و نصب سازه با راندمان بالا و کمترین ضایعات انجام شود.

تفاوت اصلی نردبان کابل با سینی کابل چیست؟

نردبان دارای ساختار پله ای و باز است که تهویه فوق العاده ای برای کابل های سنگین و گرم ایجاد می کند، در حالی که سینی کف بسته یا نیمه پانچ برای کابل های سبک و نیازمند محافظت فیزیکی کامل به کار می رود.

برای مناطق با رطوبت بالا نردبان گالوانیزه سرد مناسب است یا گرم؟

در مناطق مرطوب، اسیدی و فضاهای باز حتما باید از پوشش گالوانیزه گرم عمقی استفاده شود تا مقاومت فلز در برابر زنگ زدگی تا ده ها سال تضمین گردد.

فاصله استاندارد بین پله های نردبان چقدر باید باشد؟

فاصله میان پله ها به طور معمول بیست و پنج سانتی متر در نظر گرفته می شود، اما متناسب با قطر کابل ها و وزن بارگذاری می تواند در فواصل بیست تا سی سانتی متر به صورت سفارشی متغیر باشد.

طراحی اصولی مدارها و تفکیک مسیر کابل های قدرت از کابل های حساس شبکه مانع از بروز پارازیت و افت توان در زیرساخت می شود. استفاده از تجهیزات باکیفیت و ابعاد مهندسی ساز، دوام شبکه های برق و امنیت خطوط را ارتقا می دهد. کارفرمایان و پیمانکاران صنعتی می توانند برای دریافت مشاوره های تخصصی، استعلام وزن سازه و سفارش شاخه های سفارشی با کارشناسان باسابقه سینی کابل تهران در ارتباط باشند تا ایمن ترین زیرساخت سیم کشی را با هزینه ای اقتصادی پیاده سازی نمایند.
