در دنیای تاسیسات الکتریکی، مسیردهی صحیح و اصولی سینی کابل نقشی حیاتی ایفا میکند. انتخاب یک مسیر بهینه نه تنها به سازماندهی بهتر کابلها کمک میکند، بلکه ایمنی، دسترسی آسان، و طول عمر سیستم را نیز تضمین مینماید.
طراحی مسیر سینی کابل به معنای برنامهریزی دقیق برای عبور سینیهای حامل کابل از میان موانع، با کمترین پیچیدگی و بیشترین کارایی است. این فرآیند شامل در نظر گرفتن عواملی چون وزن کابلها، شرایط محیطی، دسترسی برای نگهداری، و پیشبینی توسعه آتی تاسیسات میشود. رعایت اصول مهندسی در این مرحله، از بروز مشکلات پرهزینه در آینده جلوگیری کرده و به عملکرد پایدار سیستم الکتریکی کمک شایانی میکند.
با توجه به اهمیت روزافزون سیستمهای کابلکشی در صنایع مختلف، از نیروگاهها و کارخانجات گرفته تا ساختمانهای اداری و تجاری، توجه ویژه به جزئیات طراحی مسیر سینی کابل امری ضروری است. یک طراحی اصولی، هزینههای نصب را کاهش داده و امکان بهرهبرداری ایمن و کارآمد را برای سالها فراهم میآورد.
در این مقاله، به بررسی جامع نکات کلیدی و مراحل ضروری در طراحی مسیر سینی کابل میپردازیم تا شما بتوانید بهترین تصمیمات را در پروژههای خود اتخاذ نمایید. ما در سینی کابل تهران همواره تلاش میکنیم تا با ارائه راهنماییهای تخصصی، به شما در اجرای پروژههایتان یاری رسانیم.
خرید سینی کابل
نکات طراحی مسیر سینی کابل
اهمیت طراحی مسیر صحیح
طراحی مسیر صحیح برای سینی کابل، فراتر از یک اقدام فنی صرف، یک سرمایهگذاری استراتژیک در جهت تضمین پایداری و کارایی بلندمدت تاسیسات الکتریکی محسوب میشود. مسیردهی اصولی به معنای انتخاب کوتاهترین و کمپیچوخمترین مسیر ممکن بین نقطه مبدأ و مقصد کابلها است.
این امر نه تنها باعث کاهش هزینههای خرید متراژ اضافی سینی کابل و متعلقات آن میشود، بلکه نصب را نیز تسهیل کرده و زمان اجرای پروژه را کوتاه مینماید. در نظر گرفتن این اصول اولیه، از بروز مشکلات بعدی مانند افزایش افت ولتاژ در کابلهای طولانی یا ایجاد تنشهای مکانیکی نامطلوب بر روی اتصالات جلوگیری میکند. درک صحیح این موضوع، پایههای یک طراحی مسیر سینی کابل موفق را بنا مینهد.
علاوه بر جنبههای اقتصادی و اجرایی، طراحی مسیر صحیح نقش حیاتی در ایمنی کلی سیستم ایفا میکند. مسیرهایی که با دقت انتخاب شدهاند، از مناطق پرخطر، مسیرهای عبور و مرور پرتردد، یا نزدیکی به منابع حرارتی و مواد شیمیایی خورنده دوری میکنند.
این امر ریسک آسیبدیدگی سینی کابل و کابلهای درون آن را به حداقل میرساند و از وقوع حوادث ناگوار جلوگیری مینماید. همچنین، دسترسی مناسب به مسیر سینی کابل برای بازرسیهای دورهای و تعمیرات احتمالی، یکی دیگر از مزایای کلیدی یک طراحی مسیر بهینه است که نباید نادیده گرفته شود.
اهمیت دیگر طراحی مسیر صحیح، در انعطافپذیری آن برای توسعههای آتی نهفته است. یک مسیر پیشبینی شده، فضای کافی برای افزودن کابلهای جدید در آینده را در نظر میگیرد. این امر از نیاز به تغییرات پرهزینه و زمانبر در تاسیسات موجود جلوگیری کرده و امکان ارتقاء سیستم را بدون اختلال اساسی فراهم میآورد. این پیشبینی، به خصوص در پروژههایی که انتظار رشد و توسعه دارند، از اهمیت ویژهای برخوردار است.
تضمین ایمنی و دسترسی آسان به کابلها
ایمنی، اصلیترین دغدغه در هر سیستم الکتریکی است و طراحی مسیر سینی کابل نقش مستقیمی در برآورده کردن این اصل ایفا میکند. مسیردهی نادرست میتواند کابلها را در معرض آسیبهای فیزیکی، حرارتی یا شیمیایی قرار دهد. به عنوان مثال، عبور سینی کابل از نزدیکی لولههای بخار یا تجهیزات داغ، میتواند دمای کابلها را افزایش داده و به عایق آنها آسیب بزند. همچنین، قرار دادن مسیر سینی کابل در مناطق پر رفت و آمد، خطر برخورد فیزیکی و آسیبدیدگی را افزایش میدهد. مسیرهای طراحی شده باید از منابع احتمالی جرقه یا آتشسوزی دور نگه داشته شوند تا ریسک اشتعال به حداقل برسد.
دسترسی آسان به کابلها برای نگهداری، بازرسی، و رفع عیب، یکی دیگر از جنبههای حیاتی طراحی مسیر است. مسیرهایی که به خوبی طراحی شدهاند، امکان دسترسی ایمن و سریع پرسنل فنی را بدون نیاز به تجهیزات پیچیده یا اختلال در سایر بخشهای تاسیسات فراهم میکنند.
این امر نه تنها زمان و هزینه تعمیرات را کاهش میدهد، بلکه به افزایش ایمنی پرسنل نیز کمک میکند، چرا که از قرار گرفتن آنها در موقعیتهای خطرناک جلوگیری مینماید. در نظر گرفتن فضای کافی در اطراف سینی کابل برای حرکت و کار، بخشی جداییناپذیر از این دسترسی آسان است.
استفاده از خمها و زانوهای استاندارد با شعاع مناسب، از دیگر مواردی است که به حفظ ایمنی و کاهش فشار بر کابلها کمک میکند. شعاع خم استاندارد، از تنش بیش از حد بر روی کابلها جلوگیری کرده و از آسیب دیدن عایق آنها در نقاط تغییر جهت مسیر ممانعت به عمل میآورد. این جزئیات فنی، که در استانداردهای مربوط به طراحی مسیر سینی کابل به آنها اشاره شده، در مجموع به افزایش قابلیت اطمینان و طول عمر سیستم کابلکشی کمک شایانی مینمایند.
کاهش خطر آسیب مکانیکی و افزایش طول عمر کابلها
آسیبهای مکانیکی یکی از شایعترین دلایل خرابی کابلها و سیستمهای پشتیبان آنها، یعنی سینی کابل، محسوب میشوند. طراحی مسیر سینی کابل باید به گونهای باشد که از وارد آمدن ضربات، فشارهای نقطهای، و کششهای ناخواسته به سینی و کابلهای درون آن جلوگیری شود.
انتخاب مسیرهایی که از برخورد با اشیاء تیز، لبههای تیز، یا سقوط اجسام جلوگیری میکنند، برای حفظ سلامت فیزیکی سیستم ضروری است. این امر به ویژه در محیطهای صنعتی که احتمال بروز حوادث پیشبینی نشده بیشتر است، اهمیت دوچندان پیدا میکند.

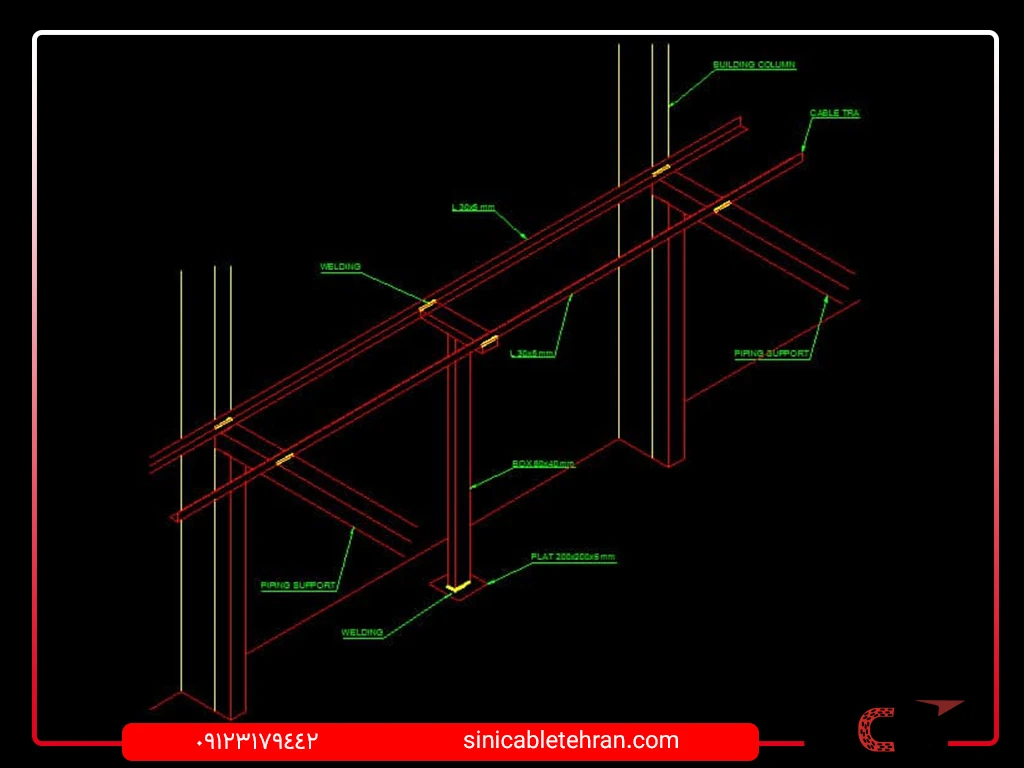

فاصله گذاری مناسب بین ساپورتهای سینی کابل، که بخشی از فرایند طراحی مسیر است، نقش مهمی در کاهش تنشهای مکانیکی ایفا میکند. سینی کابل با فواصل استاندارد ساپورت، قادر است وزن کابلها را به طور یکنواخت توزیع کرده و از خمش بیش از حد یا شکستگی جلوگیری نماید.
محاسبه دقیق این فواصل بر اساس نوع سینی، وزن کابلها، و مشخصات فنی سازنده، از بروز آسیبهای ساختاری به سینی کابل ممانعت به عمل میآورد. این توجه به جزئیات، به طور مستقیم بر طول عمر مفید سینی و کابلها تاثیرگذار است.
علاوه بر این، استفاده از اتصالات مناسب و اجرای صحیح آنها در نقاط تغییر جهت مسیر (مانند زانوها و سهراهیها) از وارد آمدن فشار و تنش اضافی بر کابلها جلوگیری میکند. کابلها، به خصوص کابلهای با قطر زیاد یا حاوی فیبر نوری، به تغییرات ناگهانی در مسیر حساس هستند. طراحی مسیر با خمهای ملایم و استاندارد، به حفظ یکپارچگی و عملکرد صحیح کابلها در طولانیمدت کمک کرده و ریسک آسیبهای مکانیکی را به شدت کاهش میدهد. این دقت در اجرای جزئیات، طول عمر کلی سیستم را تضمین مینماید.
مراحل طراحی مسیر سینی کابل
تعیین مسیر کوتاه و کمپیچ برای کابلها
اولین و اساسیترین گام در طراحی مسیر سینی کابل، تعیین کوتاهترین و منطقیترین مسیر ممکن برای عبور کابلها از نقطه مبدأ تا مقصد است. این امر نه تنها به کاهش هزینههای اولیه خرید متراژ سینی کابل و متعلقات آن کمک میکند، بلکه باعث کاهش افت ولتاژ در کابلهای برق و افت سیگنال در کابلهای مخابراتی نیز میشود. مسیرهای کوتاهتر، اتصالات کمتری دارند که این خود به معنای نقاط بالقوه کمتر برای بروز خطا یا افت عملکرد است. همچنین، مسیرهای سادهتر، نصب و نگهداری را تسهیل کرده و نیاز به فضای کمتری را ایجاب میکنند.
در این مرحله، مهندس طراح باید نقشههای جانمایی تجهیزات، پلانهای معماری و سازه، و مسیرهای تاسیسات موجود را به دقت بررسی کند. هدف، یافتن خط مستقیم یا کمانحناترین مسیر ممکن بین دو نقطه است. در صورت وجود موانع، باید به دنبال بهترین راهکار برای عبور از آنها با کمترین انحراف از مسیر اصلی بود. این کار نیازمند خلاقیت و دانش فنی کافی برای یافتن راهحلهای بهینه است. مسیر مستقیم، در بسیاری از موارد، ایدهآلترین گزینه محسوب میشود، اما همیشه امکانپذیر نیست.
بررسی دقیق نقشه تاسیسات، به خصوص در پروژههای بزرگ، میتواند به شناسایی مسیرهای از پیش تعیین شده یا فضاهای خالی که برای عبور کابلها مناسب هستند، کمک کند. استفاده از این فضاهای موجود، از ایجاد مسیرهای جدید و پرهزینه جلوگیری کرده و هماهنگی کلی تاسیسات را بهبود میبخشد. درک این موضوع که مسیر انتخاب شده باید در کنار سایر سیستمهای تاسیساتی (مانند لولهکشی آب، گاز، یا کانالهای تهویه) با کمترین تداخل اجرا شود، نیز حیاتی است.
بررسی موانع محیطی و تجهیزات موجود
پس از تعیین مسیر اولیه، گام بعدی، بررسی دقیق موانع محیطی و تجهیزات موجود در طول آن مسیر است. این موانع میتوانند شامل ستونهای سازهای، تیرهای برق، لولههای آب و گاز، کانالهای تهویه، سیستمهای اعلام و اطفاء حریق، و یا حتی سایر مسیرهای کابلکشی باشند. لازم است تمام این موانع شناسایی شده و تأثیر آنها بر مسیر سینی کابل ارزیابی شود. هدف، یافتن راهکارهایی برای عبور ایمن و اصولی از کنار یا روی این موانع است، بدون اینکه به آنها یا به خود سینی کابل آسیبی وارد شود.
در این مرحله، باید به فاصله لازم از تجهیزات الکتریکی دیگر، موتورها، ترانسفورماتورها، و تابلوهای برق توجه ویژه داشت. استانداردهای فنی، حداقل فاصلههای مجاز بین سینی کابل و این تجهیزات را برای جلوگیری از تداخلات الکترومغناطیسی (EMI) و حفظ ایمنی مشخص میکنند. همچنین، باید بررسی کرد که آیا عبور سینی کابل از نزدیکی تجهیزات دوار یا متحرک، خطر برخورد یا ایجاد مزاحمت را به همراه دارد یا خیر. در صورت لزوم، مسیر باید به گونهای تغییر یابد که از این خطرات پیشگیری شود.
علاوه بر موانع فیزیکی، شرایط محیطی مانند دما، رطوبت، و احتمال وجود مواد خورنده نیز باید در نظر گرفته شود. در مناطقی که دما بسیار بالاست، باید از نزدیک شدن سینی کابل به منابع حرارتی اجتناب کرد یا از سینیهای با مقاومت حرارتی بالا استفاده نمود. در محیطهای مرطوب یا دارای احتمال نشت مایعات، باید مسیر به گونهای انتخاب شود که از تجمع آب در سینی جلوگیری شود، یا از سینیهای با قابلیت تخلیه آب استفاده گردد. این ملاحظات، ایمنی و طول عمر سیستم را تضمین میکنند.
پیشبینی افزایش تعداد کابلها در آینده
یکی از اشتباهات رایج در طراحی مسیر سینی کابل، نادیده گرفتن احتمال افزایش تعداد کابلها در آینده است. بسیاری از پروژهها، به خصوص در صنایع پویا و در حال رشد، شاهد توسعه و افزودن تجهیزات یا سیستمهای جدید هستند که این امر منجر به افزایش تعداد کابلهای مورد نیاز میشود. اگر در طراحی اولیه، فضای کافی برای این افزایش پیشبینی نشود، در آینده با چالشهای جدی روبرو خواهیم شد.
برای جلوگیری از این مشکل، لازم است در مرحله طراحی، ظرفیت کافی برای افزایش احتمالی تعداد کابلها در نظر گرفته شود. این امر میتواند از طریق انتخاب سینیهای کابل با عرض یا عمق بیشتر، یا در نظر گرفتن مسیرهای اضافی در کنار مسیر اصلی، صورت پذیرد. به عنوان یک قاعده کلی، توصیه میشود که فضای خالی حداقل 25 تا 50 درصد از ظرفیت سینی کابل برای توسعههای آینده در نظر گرفته شود. این امر تضمین میکند که با افزودن کابلهای جدید، بارگذاری سینی از حد مجاز تجاوز نکرده و تهویه مناسب نیز همچنان حفظ شود.
همچنین، در نظر گرفتن مسیرهای جایگزین یا امکان انشعابگیری آسان از مسیر اصلی، میتواند در آینده بسیار مفید باشد. این انعطافپذیری در طراحی، امکان اضافه کردن کابلها به بخشهای مختلف سیستم را بدون نیاز به تغییرات اساسی در زیرساخت موجود فراهم میکند. برنامهریزی برای آینده، یکی از نشانههای یک طراحی مسیر سینی کابل حرفهای و آیندهنگر است که ارزش افزوده بالایی برای پروژه به همراه دارد.
پیشبینی نیازهای آتی، نه تنها هزینههای اجرای پروژههای توسعه را کاهش میدهد، بلکه از اختلال در عملکرد سیستمهای موجود نیز جلوگیری میکند. با در نظر گرفتن این ملاحظات، میتوان اطمینان حاصل کرد که زیرساخت کابلکشی، قابلیت انطباق با نیازهای متغیر کسب و کار را در طول زمان خواهد داشت.
نکات فنی در طراحی مسیر
رعایت شیب مناسب برای تخلیه آب و رطوبت
در محیطهایی که احتمال تجمع آب، رطوبت، یا نشت مایعات وجود دارد، رعایت شیب مناسب در مسیر سینی کابل امری حیاتی است. این شیب، که معمولاً بین 1 تا 2 درصد تعیین میشود، به تخلیه خودکار مایعات از داخل سینی کابل کمک کرده و از تجمع آنها جلوگیری میکند. تجمع آب میتواند منجر به خوردگی سریعتر سینی، آسیب به عایق کابلها، و افزایش ریسک اتصال کوتاه شود. این نکته به خصوص در تأسیسات صنعتی، سردخانهها، یا فضاهای باز که در معرض بارندگی هستند، اهمیت فراوانی دارد.
برای ایجاد این شیب، معمولاً مسیر سینی کابل به سمت پایینترین نقطه یا یک نقطه تخلیه مشخص هدایت میشود. این نقطه میتواند یک درین (فاضلاب) یا یک مخزن جمعآوری باشد. در برخی موارد، ممکن است نیاز به استفاده از سینیهای کابل مخصوص با سوراخهای تخلیه در کف باشد. طراحی دقیق این سیستم تخلیه، اطمینان حاصل میکند که هیچگونه مایعی در سینی باقی نماند و خطر آسیب به کابلها و تجهیزات به حداقل برسد. این امر، بخشی مهم از طراحی مسیر سینی کابل در محیطهای مستعد رطوبت است.
علاوه بر تخلیه مایعات، شیبدهی مناسب میتواند به مدیریت حرارت کابلها نیز کمک کند. در برخی کاربردها، هوای گرم که سبکتر است، تمایل به بالا رفتن دارد. با ایجاد شیب ملایم، میتوان به جریان هوا در داخل سینی کمک کرد و از تجمع هوای گرم در نقاط خاص جلوگیری نمود. این موضوع به ویژه در سینیهای با پوشش کامل (Solid) اهمیت پیدا میکند که تهویه در آنها محدودتر است.
در نظر گرفتن این جزئیات فنی، نشاندهنده یک طراحی جامع و حرفهای است که تمام جوانب ایمنی، کارایی، و طول عمر سیستم را مد نظر قرار داده است. این رویکرد پیشگیرانه، از بروز مشکلات پرهزینه در آینده جلوگیری میکند.

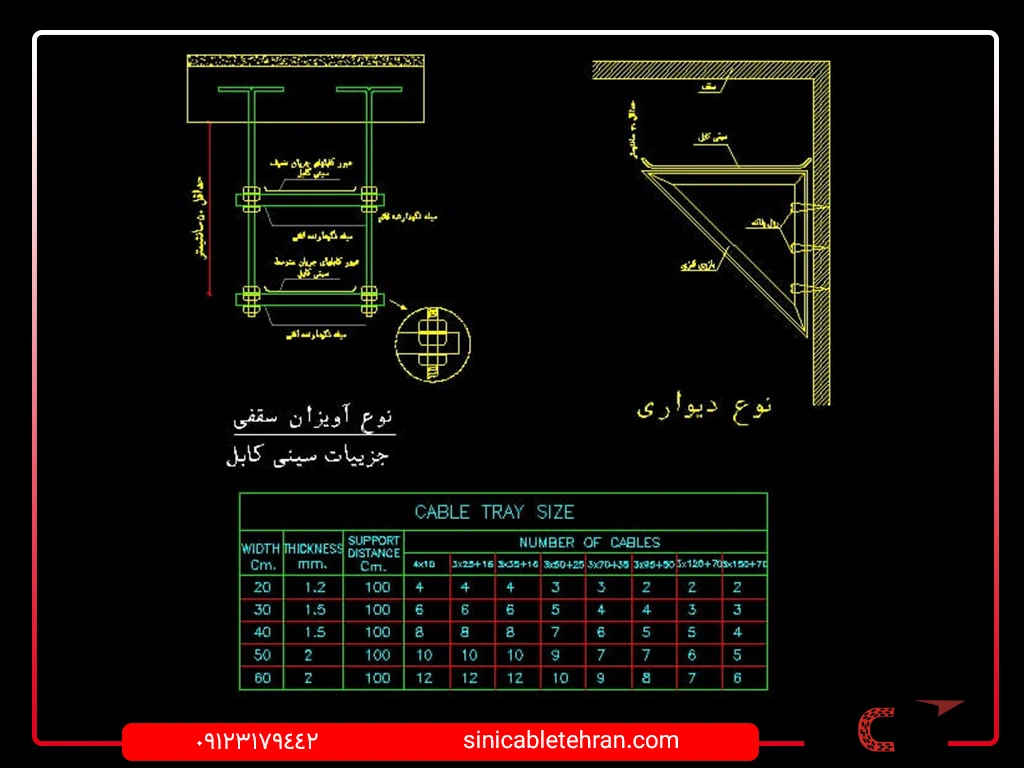

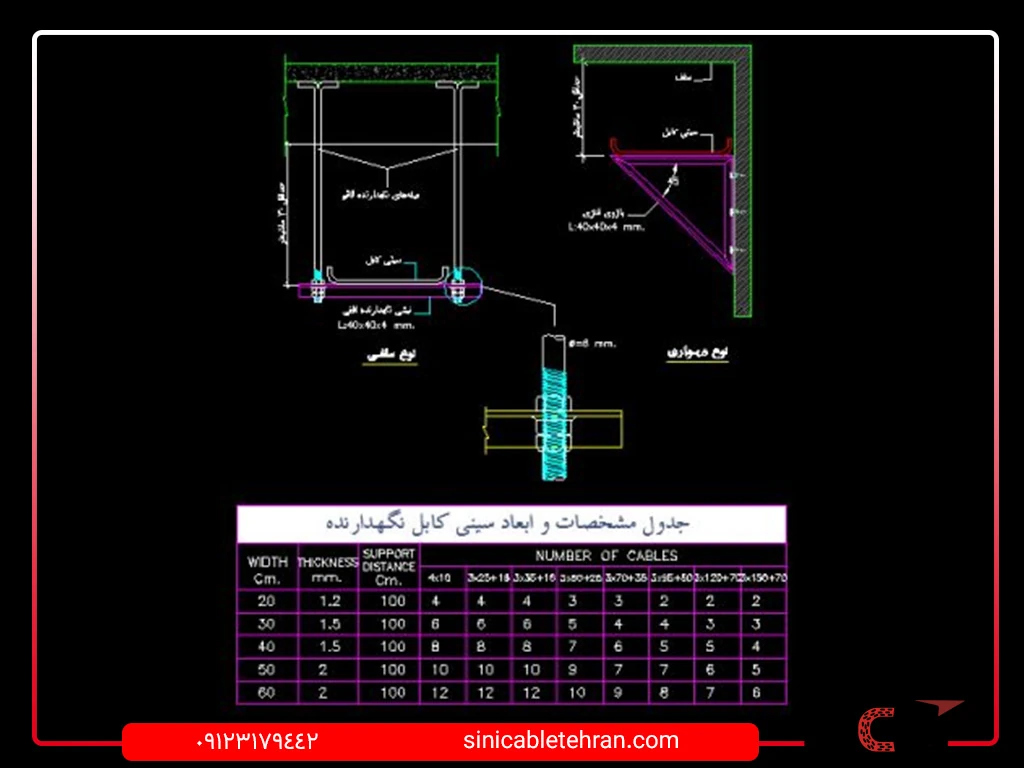

فاصله استاندارد ساپورتها بر اساس نوع و وزن سینی
فاصله بین نقاط اتکا یا ساپورتها، یکی از پارامترهای کلیدی در طراحی و نصب سینی کابل است که مستقیماً بر استحکام و ایمنی کل سیستم تأثیر میگذارد. استانداردهای بینالمللی، مانند IEC 61537، دستورالعملهای مشخصی را برای تعیین حداکثر فاصله مجاز ساپورتها بر اساس نوع سینی کابل (مانند نردبانی، سوراخدار، یا مش)، جنس و ضخامت ورق آن، و وزن کلی کابلهایی که قرار است در سینی قرار گیرند، ارائه میدهند. این فواصل، از خمش بیش از حد سینی و آسیب به کابلها جلوگیری میکنند.
به عنوان یک قاعده کلی، سینیهای کابل با عرض بیشتر، ضخامت کمتر، یا آنهایی که وزن بیشتری از کابلها را تحمل میکنند، نیاز به فواصل ساپورت کوتاهتر دارند. برای مثال، یک سینی کابل پهن که مملو از کابلهای سنگین است، باید در فواصل نزدیکتری نسبت به یک سینی باریک با تعداد کابل کم، توسط ساپورتها پشتیبانی شود. عدم رعایت این فواصل استاندارد، میتواند منجر به تغییر شکل دائمی سینی، افزایش تنش در نقاط اتصال، و در موارد شدید، شکست کامل سینی و سقوط آن همراه با کابلها شود.
محاسبه دقیق وزن کابلها، شامل وزن خود کابل و همچنین وزن اتصالات و بستهای مورد استفاده، امری ضروری است. این وزن کل، به عنوان بار خطی (linear load) در نظر گرفته شده و با ظرفیت باربری مجاز سینی کابل مقایسه میشود. تولیدکنندگان سینی کابل معمولاً جداولی را ارائه میدهند که حداکثر فاصله مجاز ساپورتها را برای بارهای خطی مختلف، بر اساس نوع سینی، مشخص میکند. استفاده از این جداول و رعایت دقیق فواصل، ضامن ایمنی و طول عمر سیستم است.
در نظر گرفتن امکان افزودن کابلهای جدید در آینده نیز باید در تعیین فواصل ساپورتها مد نظر قرار گیرد. اگر پیشبینی میشود که بار سینی در آینده افزایش یابد، بهتر است فواصل ساپورتها را کمی کوتاهتر از حداکثر مقدار مجاز تعیین کرد تا از استحکام کافی سیستم در شرایط بارگذاری بالاتر اطمینان حاصل شود.
انتخاب جنس مناسب سینی کابل برای شرایط محیطی
انتخاب جنس مناسب سینی کابل، یکی از مهمترین تصمیمات در طراحی مسیر سینی کابل است و باید با دقت کامل و بر اساس شرایط محیطی محل نصب صورت گیرد. جنس سینی کابل تأثیر مستقیمی بر مقاومت آن در برابر خوردگی، تحمل بار، خواص الکتریکی، و طول عمر کلی سیستم دارد. رایجترین مواد مورد استفاده عبارتند از فولاد گالوانیزه گرم، فولاد ضد زنگ (استنلس استیل)، آلومینیوم، و اخیراً کامپوزیتها.
فولاد گالوانیزه گرم، به دلیل هزینه مناسب و مقاومت خوب در برابر خوردگی در بسیاری از محیطهای عمومی، گزینهای پرکاربرد است. پوشش روی (زینک) که از طریق فرآیند گالوانیزاسیون به فولاد اعمال میشود، به عنوان یک لایه محافظ عمل کرده و از تماس مستقیم رطوبت و اکسیژن با فلز پایه جلوگیری میکند. با این حال، در محیطهای بسیار خورنده یا مرطوب، ممکن است مقاومت کافی را نداشته باشد. استانداردهای فنی، حداقل ضخامت پوشش گالوانیزه را بر اساس نوع محیط تعیین میکنند.
فولاد ضد زنگ (Stainless Steel)، به ویژه گریدهای 304 و 316، مقاومت بسیار بالایی در برابر خوردگی و زنگزدگی دارند و برای استفاده در محیطهای صنعتی، شیمیایی، دریایی، و یا هر جایی که احتمال تماس با مواد خورنده وجود دارد، ایدهآل هستند. اگرچه هزینه اولیه این نوع سینیها بالاتر است، اما طول عمر بسیار زیاد و نیاز به حداقل نگهداری، آنها را به گزینهای مقرونبهصرفه در بلندمدت تبدیل میکند. انتخاب گرید مناسب (مثلاً 316 برای محیطهای دریایی یا شیمیایی خاص) بستگی به شدت خوردندگی محیط دارد.
آلومینیوم، به دلیل سبکی وزن و مقاومت خوب در برابر خوردگی، گزینه مناسبی برای کاربردهایی است که وزن بار اهمیت دارد یا در محیطهای با خورندگی متوسط استفاده میشود. با این حال، مقاومت مکانیکی آن معمولاً کمتر از فولاد است. کامپوزیتها نیز به دلیل سبکی، مقاومت بالا در برابر خوردگی و خواص عایقی، در حال افزایش محبوبیت هستند، به خصوص در صنایعی که مسائل ایمنی الکتریکی اهمیت ویژهای دارد.
در نهایت، انتخاب جنس باید با در نظر گرفتن تمام این عوامل، از جمله شرایط محیطی، الزامات باربری، بودجه پروژه، و طول عمر مورد انتظار سیستم صورت گیرد. مشورت با متخصصان و تولیدکنندگان معتبر، مانند تهران سینی کابل، میتواند در این انتخاب بسیار راهگشا باشد.
ایمنی و دسترسی
جلوگیری از برخورد با تجهیزات و مسیرهای پرخطر
یکی از مهمترین اصول در طراحی مسیر سینی کابل، اطمینان از عدم برخورد آن با تجهیزات حساس الکتریکی، مکانیکی، و یا مسیرهای پرتردد است. مسیرهای عبور پرسنل، ورودیها و خروجیهای اضطراری، و مسیرهای دسترسی به تجهیزات حیاتی، باید از مسیر سینی کابل جدا نگه داشته شوند. این امر از بروز حوادث ناگوار ناشی از سقوط سینی کابل، آسیبدیدگی کابلها، و یا اختلال در عملکرد تجهیزات جلوگیری میکند. رعایت فواصل ایمنی استاندارد، چه از نظر فیزیکی و چه از نظر الکتریکی، امری حیاتی است.
در محیطهای صنعتی، وجود ستونهای سازهای، لولههای انتقال سیالات، و ماشینآلات متحرک، چالشهای قابل توجهی را در مسیردهی سینی کابل ایجاد میکند. طراحی مسیر باید به گونهای باشد که با این موانع، کمترین تداخل را داشته باشد. این امر ممکن است نیازمند استفاده از ساپورتهای با ارتفاع یا طول متفاوت، تغییر جهتهای ناگهانی (با استفاده از زانوهای استاندارد و با شعاع مناسب)، یا حتی ایجاد مسیرهای عبوری ویژه باشد. هدف، ایجاد یک مسیر ایمن و بدون مانع برای کابلهاست.
همچنین، باید توجه داشت که مسیر سینی کابل از نزدیکی منابع حرارتی شدید، مواد قابل اشتعال، یا مناطقی که احتمال انفجار وجود دارد، دور نگه داشته شود. در صورت اجبار به عبور از چنین مناطقی، باید از سینیهای کابل با خواص ضد حریق یا مقاوم در برابر حرارت بالا استفاده کرد و تمهیدات لازم برای حفاظت کابلها در برابر گرما را به کار گرفت. این ملاحظات ایمنی، بخشی جداییناپذیر از یک طراحی مسیر سینی کابل مسئولانه هستند.
در نهایت، پس از اتمام نصب، بازرسی دقیق مسیر سینی کابل برای اطمینان از عدم وجود هرگونه خطر بالقوه، مانند لبههای تیز، نقاط تیز، یا اتصالات ناامن، ضروری است. این بازرسی نهایی، اطمینان حاصل میکند که مسیر طراحی شده، ایمنی لازم را برای پرسنل و تجهیزات فراهم میآورد.
طراحی مسیر برای دسترسی آسان جهت نگهداری و افزودن کابل
یکی از اهداف کلیدی در طراحی مسیر سینی کابل، اطمینان از دسترسی آسان و ایمن به آن برای انجام فعالیتهای نگهداری، بازرسی، و همچنین امکان افزودن کابلهای جدید در آینده است. مسیری که به خوبی طراحی شده باشد، امکان انجام این عملیات را بدون نیاز به جابجایی تجهیزات سنگین، ایجاد اختلال در سایر بخشهای تاسیسات، یا به خطر انداختن ایمنی پرسنل فراهم میآورد. این امر، هزینههای عملیاتی و زمان مورد نیاز برای نگهداری را به طور قابل توجهی کاهش میدهد.
برای دستیابی به این هدف، لازم است فضای کافی در اطراف سینی کابل در نظر گرفته شود. این فضا باید امکان حرکت راحت تکنسینها، استفاده از ابزارآلات لازم، و همچنین دسترسی به نقاط اتصال و بستهای سینی را فراهم کند. در مسیرهایی که نیاز به باز و بسته کردن مکرر سینی کابل برای افزودن یا جابجایی کابلها وجود دارد، طراحی باید به گونهای باشد که این فرآیند به سادگی و بدون نیاز به ابزارهای خاص انجام شود. استفاده از اتصالات سریع یا پیچ و مهرههای استاندارد، این امر را تسهیل میکند.
در مناطقی که سینی کابل در ارتفاع بالا نصب میشود، باید تمهیدات لازم برای دسترسی ایمن فراهم گردد. این ممکن است شامل نصب نردبانهای ثابت، سکوهای کار، یا استفاده از سیستمهای بالابر باشد. همچنین، نورپردازی کافی در طول مسیر سینی کابل، به ویژه در نقاط حساس یا دور از دسترس، برای انجام بازرسیهای ایمن و دقیق ضروری است. این ملاحظات، بخشی از یک طراحی جامع هستند که تمام چرخه عمر سیستم، از نصب تا بهرهبرداری و نگهداری را در نظر میگیرند.
در نظر گرفتن امکان انشعابگیری آسان از مسیر اصلی، یا پیشبینی مسیرهای جانبی برای کابلهای جدید، از دیگر نکاتی است که به انعطافپذیری سیستم در برابر تغییرات آتی کمک میکند. این رویکرد آیندهنگر، از هزینههای اضافی و اختلالات احتمالی در آینده جلوگیری مینماید.

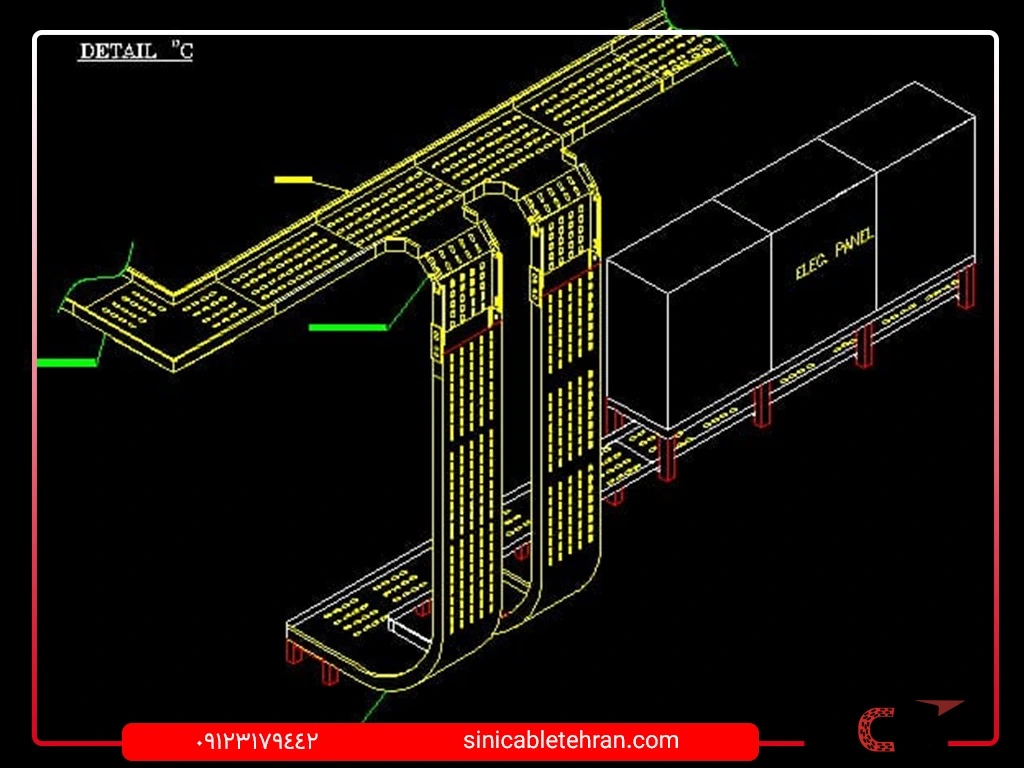

استفاده از خمها و زانوهای استاندارد برای کاهش فشار بر کابلها
در مسیرهایی که سینی کابل نیاز به تغییر جهت دارد، استفاده از خمها و زانوهای استاندارد با شعاع مناسب، امری حیاتی است. این قطعات، امکان تغییر مسیر سینی کابل را بدون ایجاد تنش یا فشار بیش از حد بر روی کابلهای درون آن فراهم میکنند. شعاع خم استاندارد، که توسط تولیدکنندگان و استانداردهای فنی مشخص میشود، تضمین میکند که کابلها در نقاط تغییر جهت، دچار خمیدگی بیش از حد نشوند. خمیدگی بیش از حد میتواند به عایق کابل آسیب رسانده، مقاومت الکتریکی آن را افزایش دهد، و طول عمر کابل را کاهش دهد.
استفاده از زانوهای با شعاع کم یا تغییر جهتهای ناگهانی و تند، فشار قابل توجهی را به کابلها وارد میکند. این فشار میتواند به خصوص برای کابلهای با قطر زیاد، کابلهای کواکسیال، یا کابلهای فیبر نوری که حساسیت بیشتری دارند، مخرب باشد. طراحی مسیر با در نظر گرفتن فضای کافی برای استفاده از خمها و زانوهای استاندارد، به حفظ یکپارچگی و عملکرد صحیح کابلها کمک شایانی مینماید. این امر، بخشی اساسی از طراحی مسیر سینی کابل است که به طور مستقیم بر ایمنی و طول عمر کابلها تاثیر میگذارد.
علاوه بر شعاع خم، نوع زانو نیز اهمیت دارد. زانوهای داخلی (indoor bends) و خارجی (outdoor bends)، سهراهیها (tees)، و چهارراهیها (crosses) قطعات استانداردی هستند که امکان ایجاد مسیرهای پیچیدهتر را فراهم میکنند. انتخاب صحیح این قطعات و نصب اصولی آنها، به توزیع یکنواخت بار بر روی سینی کابل و کاهش تنشهای نقطه ای کمک میکند. این دقت در انتخاب و استفاده از متعلقات استاندارد، کیفیت نهایی سیستم کابلکشی را تضمین مینماید.
در نظر گرفتن این جزئیات فنی، نه تنها به حفظ سلامت کابلها کمک میکند، بلکه از بروز مشکلات بعدی مانند قطعی سیگنال، افت ولتاژ، یا نیاز به تعمیرات زودهنگام جلوگیری مینماید. این رویکرد، به خرید سینی کابل و متعلقات آن با دیدی مهندسی و با هدف حداکثرسازی کارایی و ایمنی کمک میکند.
سوالات متداول درباره طراحی مسیر سینی کابل
آیا مسیر مستقیم همیشه بهترین گزینه است؟
در بسیاری از موارد، مسیر مستقیم کوتاهترین و بهینهترین راه برای عبور سینی کابل است که منجر به کاهش هزینهها و افت کمتر میشود. اما همیشه اینطور نیست. موانع سازهای، تجهیزات الکتریکی، یا نیاز به رعایت فواصل ایمنی خاص، ممکن است عبور از مسیر مستقیم را غیرممکن یا ناایمن سازد. در چنین شرایطی، استفاده از خمها و زانوهای استاندارد برای یافتن مسیری ایمن و با کمترین انحراف، ارجحیت دارد.
چگونه مسیر سینی کابل را در محیطهای پر از مانع طراحی کنیم؟
در محیطهای پر از مانع، ابتدا باید تمام موانع شناسایی شده و تاثیر آنها بر مسیر ارزیابی شود. سپس، با استفاده از نقشههای دقیق و در نظر گرفتن استانداردها، مسیرهایی انتخاب میشوند که با کمترین تداخل از کنار یا روی موانع عبور کنند. این ممکن است نیازمند استفاده از ساپورتهای با طول یا ارتفاع متفاوت، زانوهای خاص، یا حتی ایجاد مسیرهای عبوری ویژه باشد. پیشبینی فضای کافی برای افزودن کابل در آینده نیز در این شرایط اهمیت بیشتری پیدا میکند.
آیا ترکیب انواع سینی کابل و زانوها تاثیری بر طراحی مسیر دارد؟
بله، ترکیب انواع سینی کابل (مانند نردبانی، سوراخدار، یا مش) و متعلقات آن (مانند زانوها، سهراهیها، و ساپورتها) تاثیر قابل توجهی بر طراحی مسیر دارد. هر نوع سینی کابل، ویژگیهای مکانیکی و ظرفیت باربری متفاوتی دارد که باید در محاسبه فواصل ساپورتها و انتخاب جنس لحاظ شود. همچنین، استفاده از زانوها با شعاع مناسب برای حفظ سلامت کابلها در نقاط تغییر جهت مسیر، امری حیاتی است. انتخاب صحیح این اجزا، هماهنگی کل سیستم را تضمین میکند.
چه عواملی بر انتخاب نهایی مسیر سینی کابل تاثیرگذار است؟
عوامل متعددی بر انتخاب نهایی مسیر سینی کابل تاثیرگذارند، از جمله: کوتاهترین و منطقیترین مسیر ممکن، ایمنی (دوری از موانع و خطرات)، دسترسی آسان برای نگهداری و توسعه آتی، حداقل هزینه (با در نظر گرفتن خرید متراژ و متعلقات)، شرایط محیطی (مانند دما، رطوبت، خوردگی)، الزامات استانداردها و مقررات محلی، و همچنین هماهنگی با سایر تاسیسات موجود در محل پروژه.
