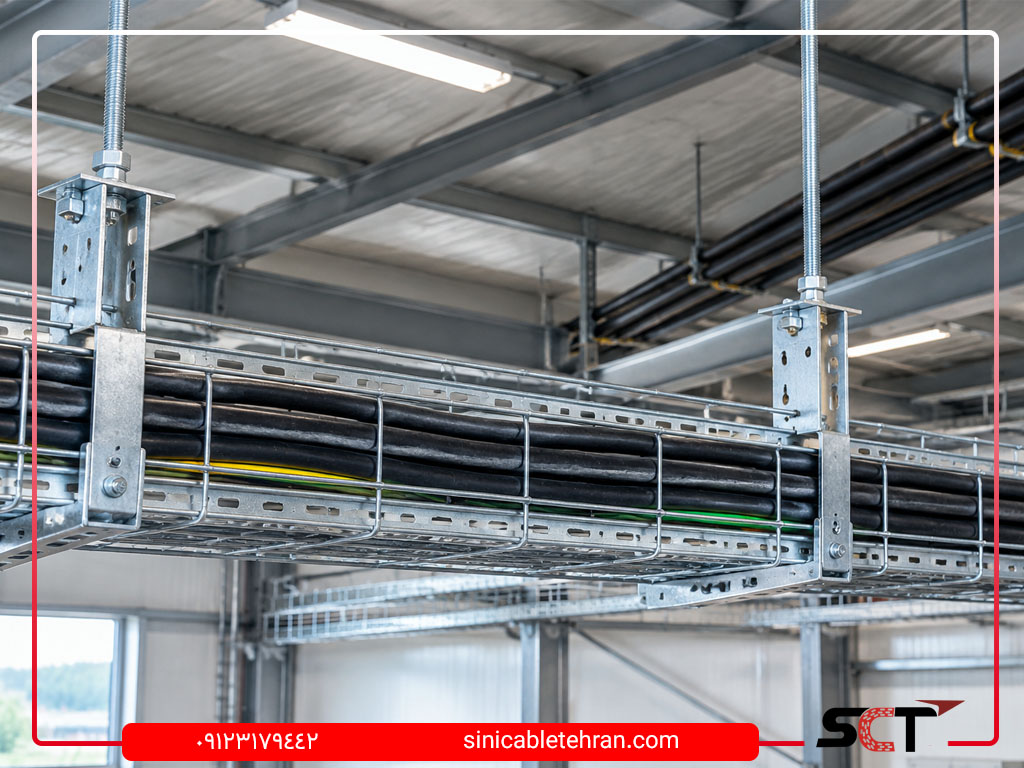

دهانه ساپورت سینی کابل یعنی فاصله مرکز به مرکز بین دو پایه یا ساپورت متوالی که سینی بر روی آنها قرار میگیرد و وزن هادیها را مهار میکند. این فاصله به عنوان کلیدیترین عامل مکانیکی، ظرفیت نهایی باربری و میزان افتادگی سینی را به شکل مستقیم کنترل مینماید. هر اندازه این فاصله افزایش یابد، تنشهای خمشی شدیدتر شده و توان باربری سازه به شدت سقوط میکند. تنظیم صحیح این فاصله از خمیدگی لبهها، گسستگی در محل اتصالات و آسیب به روکش کابلها پیشگیری مینماید.
در طراحی سیستمهای مدیریت کابل، انتخاب فاصله پایهها مستلزم بررسی بارهای گسترده، شوکهای دینامیکی و قیمت اتصالات سینی کابل است. رابطها، براکتها و رادهای آویز نقشی بنیادین در حفظ پایداری و انسجام خطوط کابلکشی ایفا میکنند. استفاده از قطعات متصلکننده نامرغوب در دهانههای طولانی موجب تمرکز تنش و شکستگی موضعی میگردد. محاسبات استاندارد کمک میکند تا تعادل ایدهآلی میان هزینه تجهیزات جانبی و استحکام فنی سازه برقرار شود.
دهانه ساپورت سینی کابل چیست؟
مفهوم ساپورت اسپن یا همان دهانه ساپورت سینی کابل به طول آزاد سینی مابین دو تکیهگاه باربر مجاور اطلاق میشود. این متغیر مهندسی نشان میدهد که ورق سینی در چه فاصلهای باید به تنهایی بار وزن کابلها را حمل کند. در محاسبات سازهای، سینی کابل مانند یک تیر ممتد یا تیر ساده با بار یکنواخت تحلیل میشود. هرگونه تغییر در اندازه این فاصله، مقاومت مکانیکی کل مسیر کابلکشی را دستخوش تغییر اساسی مینماید.
با افزایش فاصله بین دو تکیهگاه، لنگر خمشی وارد بر مرکز دهانه با توان دوم طول رابطه مستقیم پیدا میکند. این بدان معناست که دو برابر شدن فاصله پایهها، تنشهای خمشی مرکز دهانه را تا چهار برابر افزایش میدهد. به همین سبب، طراحان تاسیسات الکتریکی فواصل ساپورتها را بر پایه ضخامت ورق و وزن هادیها تنظیم مینمایند. انتخاب دهانه استاندارد ضامن عدم عبور خیز سینی از حدود مجاز آییننامهها خواهد بود.
در پروژههای عمرانی و صنعتی پیش از اقدام به خرید سینی کابل باید اطلاعات دقیقی از وزن خطوط جمعآوری شود. شناخت کلاسهای باربری استاندارد مانع از تحمیل هزینههای ناشی از ساپورتگذاری بیش از حد یا خطرات شکست سازه میگردد. سینیهای صنعتی عموماً برای فواصل ساپورت 1.5 تا 3 متر طراحی و تولید میشوند. انتخاب درست این مقادیر پایداری خطوط تغذیه کارخانه را برای سالهای متمادی تضمین میسازد.
تفاوت دهانه با طول شاخه سینی کابل
یکی از اشتباهات رایج در کارگاههای ساختمانی، اشتباه گرفتن طول هر شاخه سینی با طول دهانه ساپورت است. شاخههای سینی کابل به صورت استاندارد در طولهای 2 متری یا 3 متری در کارخانهها برش خورده و گالوانیزه میشوند. طول شاخه صرفاً ابعاد فیزیکی قطعه تولیدی است و هیچ ارتباط مستقیمی با فاصله مجاز بین پایهها ندارد. دهانه ساپورت بر اساس محاسبات بار و مقاومت خمشی تعیین میگردد و ممکن است کمتر از طول شاخه باشد.
برای مثال در یک سینی با شاخههای 3 متری، ممکن است بر اساس سنگینی کابلها نیاز به نصب ساپورت در فواصل 1.5 متری باشد. در این حالت زیر هر شاخه دو عدد ساپورت قرار میگیرد تا بار اضافی خنثی گردد. همچنین محل اتصال دو شاخه به یکدیگر نباید دقیقاً در وسط دهانه آزاد ساپورت واقع شود. بهترین موقعیت برای قرارگیری رابطها در فاصله یکچهارم طول دهانه از پایهها است که کمترین لنگر خمشی را دارد.
فاصله مناسب ساپورت سینی کابل چقدر است؟
پاسخ به پرسش فاصله مناسب نیازمند درک شرایط بارگذاری، ابعاد هندسی سینی و نوع سازه نگهدارنده است. در اکثر پروژههای ساختمانی با کابلهای با وزن معمولی، فواصل 1.5 متر تا 1.8 متر به عنوان بازه متعادل شناخته میشود. این فاصله ضمن کاهش هزینههای خرید پروفیل ساپورت، صلبیت لازم برای جلوگیری از شکم دادن سینی را فراهم میآورد. در تاسیسات سنگین صنعتی این مقدار به 1.2 متر یا حتی 1 متر کاهش پیدا میکند.
تعیین فاصله پایهها باید به شکلی باشد که در تمام طول مسیر، ایمنی عایق کابلها حفظ شود. چنانچه پایهها بیش از حد دور از هم نصب شوند، افتادگی میانی مسیر باعث کشش کابلها و لهیدگی عایق زیرین میگردد. در مقابل، فواصل بیش از حد کوتاه موجب هدررفت مصالح، مصرف غیرضروری رولبولتها و شلوغی سقف کاذب میشود. رسیدن به عدد بهینه مستلزم بررسی جداول فنی شرکت سازنده و شرایط محیطی پروژه است.
چرا عدد ثابت برای همه سینیها وجود ندارد؟
تنوع بسیار زیاد در ضخامت ورقهای تولیدی، عرض مقطع و حجم کابلهای عبوری مانع از ارائه یک نسخه ثابت میشود. یک سینی کابل با ورق 1 میلیمتر هرگز قادر نیست دهانهای مشابه سینی با ورق 2 میلیمتر را تحمل نماید. علاوه بر این، کابلهای مسی فشار قوی با زره فولادی وزنی چند برابر کابلهای مخابراتی سبک دارند. اعمال یک فاصله یکسان برای تمام خطوط، یا سازه را ناامن کرده یا به شدت غیراقتصادی میسازد.
عامل دیگر، نوع مقطع پروفیل و ارتفاع دیوارههای جانبی سینی است که ممان اینرسی را تغییر میدهد. سینیهایی با لبه 6 سانتیمتر مقاومت خمشی بسیار بالاتری در مقایسه با سینیهای لبه 4 سانتیمتر ارائه میدهند. ارتفاع بیشتر دیواره مانند جان تیرآهن عمل کرده و امکان افزایش دهانه ساپورت را بدون افتادگی فراهم میسازد. به همین جهت مهندسان برای هر خط کابلکشی محاسبات دهانه را به شکل مجزا انجام میدهند.
نقش ضخامت ورق، عرض سینی و وزن کابلها
ضخامت ورق تاثیر فوقالعادهای در ممان اینرسی و لنگر مقاوم مقطع سینی کابل بر جای میگذارد. ورقهای ضخیمتر تنشهای تسلیم بالاتری را تاب آورده و در دهانههای بازتر دچار کمانش و دفرمگی نمیشوند. با افزایش عرض سینی از 20 به 60 سانتیمتر، بار مرده کابلهای چیده شده به شدت افزایش پیدا میکند. این افزایش بار مستلزم تقویت ضخامت ورق یا نزدیکتر کردن ساپورتها به یکدیگر خواهد بود.
وزن هر متر طول کابلها پارامتر اصلی در تعیین بار گسترده وارده به سازه است. چیدمان چند لایه کابل بر روی هم در سینیهای عریض، تناژ سنگینی بر بدنه فلزی وارد میکند. در صورت عدم همخوانی ضخامت ورق با این حجم بار، کف سینی دچار فرورفتگی شدید خواهد شد. جدول زیر رابطه میان متغیرهای ابعادی، بار کابل و فاصله پیشنهادی ساپورت را نمایش میدهد.
| عرض سینی (سانتیمتر) | ضخامت ورق (میلیمتر) | حداکثر وزن کابل (kg/m) | فاصله ساپورت پیشنهادی (متر) | خیز تخمینی وسط دهانه (میلیمتر) |
|---|---|---|---|---|
| 10 تا 20 | 1.0 الی 1.25 | 20 تا 35 | 1.5 الی 1.8 | کمتر از 5 |
| 30 تا 40 | 1.5 | 40 تا 70 | 1.5 | حدود 6 |
| 50 تا 60 | 2.0 | 80 تا 120 | 1.2 الی 1.5 | حدود 7 |
| 60 تا 80 | 2.5 | بیش از 130 | 1.0 الی 1.2 | کمتر از 6 |
چه عواملی دهانه ساپورت را تعیین میکنند؟
تعیین دقیق طول دهانه ساپورت سینی کابل تابعی از چندین پارامتر سازهای، محیطی و مکانیکی درهمتنیده است. طراحان سیستمهای الکتریکی باید تکتک این شاخصها را ارزیابی کرده و ضعیفترین بخش را مبنای محاسبات قرار دهند. تغییر در هر یک از این شاخصها میتواند فاصله ایمن پایهها را به میزان چشمگیری کم یا زیاد کند. در ادامه عوامل چهارگانه تاثیرگذار بر این پارامتر تشریح شدهاند.
نادیده گرفتن هر کدام از این عوامل میتواند ضریب ایمنی کل سیستم انتقال قدرت را به خطر اندازد. برای مثال سازهای که در محیط داخلی به خوبی پاسخگو است، در فضای باز تحت بارهای جانبی آسیب میبیند. سازگاری مکانیکی میان سینی، کابل و ساپورت ضامن حفظ یکپارچگی خطوط در طول بهرهبرداری است. مهندسان با در نظر گرفتن تمامی این متغیرها، نقشه نهایی ساپورتگذاری را ترسیم میکنند.
نوع سینی کابل و جنس آن
نوع هندسی مقطع شامل سینی مشبک، سینی پانچدار، داکت بسته یا نردبان کابل رفتار متفاوتی در برابر خمش نشان میدهد. نردبان کابل به دلیل دیوارههای قوی و ساختار ناودانی، صلبیت فوقالعادهای داشته و دهانههای 3 متری را پوشش میدهد. در مقابل، سینیهای ترانکینگ بدون پانچ وزن خود را افزایش داده اما در دهانههای طولانی خیز بیشتری پیدا میکنند. جنس متریال نیز مدول الاستیسیته و مقاومت کششی سازه را کنترل مینماید.
سینیهای ساختهشده از فولاد کربنی گالوانیزه مقاومت خمشی بالاتری نسبت به سینیهای آلومینیومی یا پیویسی دارند. سینیهای آلومینیومی گرچه سبکتر هستند و بار مرده کمتری دارند، اما خیز الاستیک آنها تحت بار سنگین بیشتر است. بنابراین در سینیهای آلومینیومی فواصل پایهها باید کوتاهتر باشد تا از خمیدگی لبهها جلوگیری شود. در محیطهای اسیدی استفاده از استیل ضدزنگ نیازمند بررسی دقیق مقاومت تسلیم آلیاژ است.
میزان بارگذاری کابلها
بار ناشی از کابلها به دو صورت بار گسترده یکنواخت و بارهای متمرکز به بستر سینی وارد میگردد. مهندسان با محاسبه قطر خارجی و وزن مخصوص هر رشته کابل، بار کل هر متر را به دقت برآورد میکنند. عبور کابلهای تغذیه چند رشتهای با هادی مسی سنگین، بار بسیار بزرگی بر واحد سطح تحمیل مینماید. هرچه این بار افزایش یابد، طول دهانه مجاز بین دو تکیهگاه به شکل معکوس کاهش مییابد.
علاوه بر وزن خالص هادیها، اضافه بارهای ناشی از نصب اتصالات، درپوشها و تقسیمکنندههای میانی نیز محاسبه میشود. در نظر گرفتن ضریب اطمینان جهت جلوگیری از بارگذاری بحرانی در ساعات اوج مصرف امری ضروری است. حرارت ناشی از عبور جریان الکتریکی بالا میتواند سفتی ورق را کاهش دهد. این پدیده در بارهای الکتریکی سنگین، اهمیت کوتاهتر کردن دهانه پایهها را دوچندان میسازد.
خیز مجاز و استحکام سازه
خیز یا میزان افتادگی الاستیک ورق در وسط فاصله دو پایه، یکی از اصلیترین محدودیتهای استاندارد است. طبق استاندارد بینالمللی NEMA VE 1، حداکثر افتادگی مجاز سینی برابر با نسبت طول دهانه به 200 (L/200) است. در صورتی که دهانه ساپورت 2 متر باشد، افتادگی مرکز سینی نباید از 10 میلیمتر فراتر برود. برخی کارفرمایان در مشخصات فنی پروژههای حساس، ضابطه سختگیرانهتر L/250 را ملاک قرار میدهند.
اگر افتادگی از این مقدار بیشتر شود، حتی در صورت عدم شکست سازه، سیستم از نظر فنی مردود است. شکم دادن سینی باعث اعمال تنش کششی به اتصالات و خارج شدن درپوشها از چفتوبست محکم خود میگردد. همچنین تجمع آب و آلودگی در نقاط پست سینی، فرآیند اکسیداسیون و پوسیدگی فلز را سرعت میبخشد. مهار خیز صرفاً با کاهش فاصله پایهها یا افزایش ارتفاع دیواره سینی میسر خواهد بود.
شرایط محیط نصب و نوع ساپورت
محیطهای بیرونی چالشهای مکانیکی بیشتری را به سیستم سینی و ساپورت تحمیل میکنند. در فضاهای روباز، نیروی جانبی ناشی از وزش باد شدید و بار مرده تجمع برف به وزن کابلها افزوده میشود. این نیروهای اقلیمی نیازمند کاهش طول دهانهها و استفاده از ساپورتهای دوبل مستحکم هستند. در مناطق با خطر زلزله، استفاده از مهاربندهای جانبی و ساپورتهای لرزهای الزامی است.

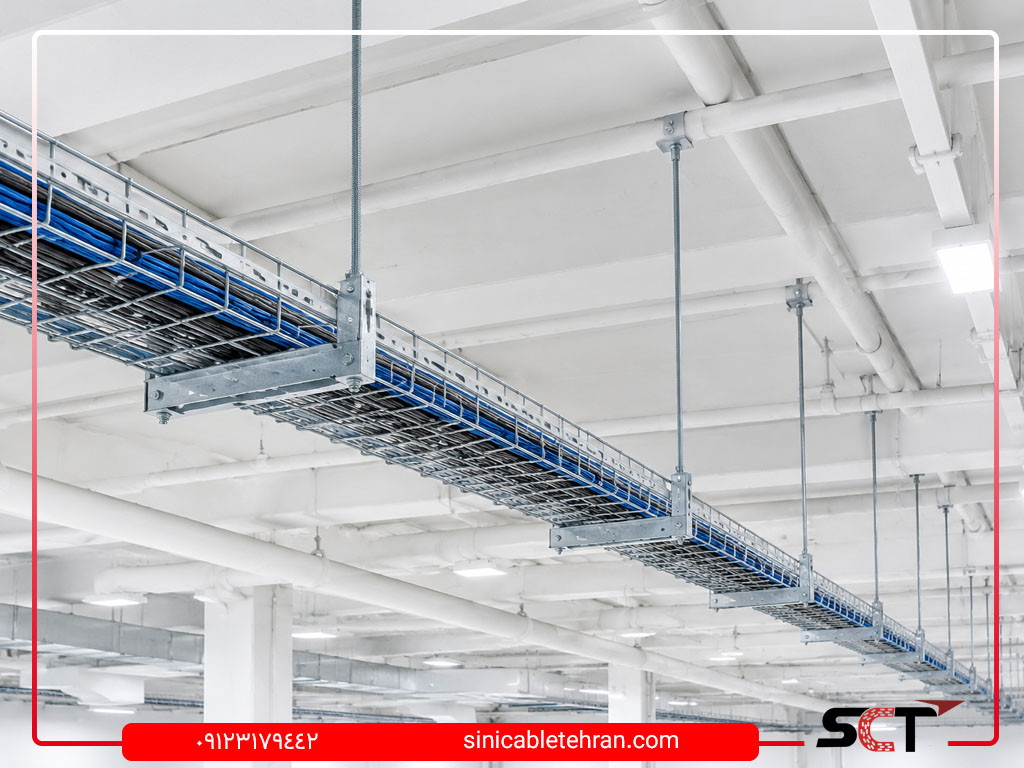

نوع سیستم ساپورت شامل ساپورتهای سقفی با رادهای آویز، براکتهای طرهای دیواری یا فریمهای دروازهای بر دهانه اثر میگذارد. براکتهای کنسولی دیواری به دلیل داشتن لنگر واژگونی، توان کمتری نسبت به فریمهای بسته U شکل دارند. در صورتی که ساپورت از نوع تکپایه با راد مرکزی باشد، عدم تعادل بار کابلها تنش پیچشی ایجاد میکند. در چنین چیدمانهایی باید فواصل پایهها را برای مهار لنگر پیچشی کوتاهتر انتخاب کرد.
دهانه ساپورت سینی کابل چگونه انتخاب میشود؟
فرآیند انتخاب اصولی دهانه ساپورت سینی کابل نیازمند روندی گامبهگام بر پایه دادههای مهندسی معتبر است. در این فرآیند ابتدا کل بارهای سیستم برآورد شده و سپس با مشخصات فیزیکی سینی تطبیق داده میشود. اتخاذ رویکرد مهندسی مانع از حدس و گمانهای غیرعلمی در کارگاههای اجرایی خواهد شد. رعایت مراجع فنی به پایداری تاسیسات در درازمدت کمک شایانی مینماید.
طراحان با استفاده از نمودارهای بار بر حسب دهانه که توسط سازندگان معتبر ارائه میشود، بررسیهای لازم را انجام میدهند. این نمودارها ظرفیت بار کاری ایمن را برای فواصل گوناگون نمایش میدهند. هدف نهایی، یافتن فاصلهای است که تنش وارده از حد مجاز متریال فراتر نرود و خیز کنترل شود. در بخشهای بعد، گامهای دقیق این انتخاب شرح داده شدهاند.
بررسی دیتاشیت یا جدول باربری سازنده
هر کارخانه سازنده استاندارد موظف است جدول باربری محصولات خود را بر اساس آزمونهای آزمایشگاهی ارائه کند. این جداول بر اساس تستهای تخریبی استاندارد نظیر IEC 61537 و NEMA VE 1 استخراج و تدوین میشوند. در دیتاشیت، برای هر ضخامت ورق و ارتفاع لبه، حداکثر بار مجاز در دهانههای مختلف درج شده است. مطالعه دقیق این اعداد نخستین اقدام مهندس طراح پیش از قطعی کردن فواصل نصب است.
در کاتالوگهای فنی، بارها معمولاً به صورت کیلوگرم بر متر بر روی دهانههای 1.5، 2، 2.5 و 3 متر مشخص میشوند. مهندس ناظر باید اطمینان حاصل کند که اعداد مندرج با احتساب ضریب اطمینان حداقل 1.5 محاسبه شده باشند. اگر وزن کابلهای پروژه از ظرفیت قیدشده در جدول برای دهانه 2 متری بیشتر باشد، دهانه باید به 1.5 متر تقلیل یابد. تکیه بر اطلاعات سازندگانی که تستهای بارگذاری ندارند، خطرات بالایی دارد.
تطبیق دهانه با وزن واقعی کابلها
برای تطبیق دقیق، وزن تکتک کابلهای عبوری بر اساس فرمول وزن در هر متر از دیتاشیت کابل استخراج میشود. مجموع این وزنها با احتساب وزن بستهای چنگالی و لایههای محافظ، بار نهایی در هر متر را میسازد. سپس این عدد با ظرفیت نامی سینی در طول دهانه انتخابی مقایسه میگردد. همواره باید ظرفیت سینی حداقل 25 تا 30 درصد بیشتر از وزن واقعی خطوط باشد.
این حاشیه اطمینان برای پوشش دادن ارتعاشات دینامیکی و اضافه بارهای احتمالی حین عملیات کابلکشی لحاظ میشود. در زمان کشیدن کابل با وینچ، نیروهای اصطکاکی و کششی شدیدی به صورت متمرکز به بدنه سینی وارد میگردد. در صورتی که فاصله پایهها بیش از حد پهن باشد، این تنش موقت سبب تاب برداشتن دیواره سینی میشود. تطبیق دقیق با وزن خطوط، مقاومت بستر در برابر شوکهای فیزیکی را حفظ میکند.
مثال عملی انتخاب دهانه ساپورت
بررسی یک سناریوی واقعی در قالب اعداد و ارقام ملموس، نحوه انجام این محاسبات را شفاف میسازد. فرض کنید در یک مجتمع صنعتی قرار است خطوط تغذیه تابلوهای برق اصلی از سقف سوله عبور داده شوند. در این بخش مراحل گامبهگام از توزین هادیها تا تعیین گام ساپورتگذاری پیادهسازی میشود. این مثال به عنوان یک الگوی کاربردی برای پروژههای ساختمانی و صنعتی قابل استفاده است.
رعایت این روند محاسباتی مانع از دوبارهکاری و اصلاح مسیرهای نصبشده پس از اجرای کابلکشی میگردد. مهندسان با ثبت این محاسبات در دفترچه محاسبات فنی، تاییدیههای دستگاه نظارت را به سهولت اخذ مینمایند. تمامی مراحل بر مبنای ضوابط طراحی مکانیکی سیستمهای نگهدارنده کابل انجام پذیرفته است.
محاسبه بار مسیر نمونه
در یک مسیر مشخص، تصمیم داریم از سینی کابل گالوانیزه با عرض 40 سانتیمتر و ارتفاع لبه 6 سانتیمتر استفاده کنیم. کابلهای عبوری شامل 4 رشته کابل قدرت سه فاز با وزن هر رشته 8 کیلوگرم بر متر هستند. همچنین 6 رشته کابل کنترل با وزن هر کدام 1.5 کیلوگرم بر متر در این سینی قرار خواهند گرفت. وزن متعلقات و بستها نیز معادل 4 کیلوگرم بر متر برآورد شده است.
مجموع بار خطوط قدرت برابر با 32 کیلوگرم بر متر و مجموع کابلهای کنترل برابر با 9 کیلوگرم بر متر میشود. با افزودن وزن متعلقات، مجموع بار واقعی به عدد 45 کیلوگرم بر متر میرسد. با اعمال ضریب ایمنی 30 درصد برای توسعه آتی و شوکهای دینامیکی، بار طراحی معادل 58.5 کیلوگرم بر متر خواهد شد. این عدد مبنای تعیین فاصله تکیهگاهها قرار میگیرد.
انتخاب فاصله ساپورت مناسب بر اساس بار و خیز
با مراجعه به جدول باربری سینی کابل عرض 40 سانتیمتر با ورق 1.5 میلیمتر، اطلاعات زیر استخراج میگردد:
- ظرفیت بار مجاز در دهانه 2 متری: 45 کیلوگرم بر متر با خیز 9 میلیمتر
- ظرفیت بار مجاز در دهانه 1.5 متری: 80 کیلوگرم بر متر با خیز 4.5 میلیمتر
از آنجا که بار طراحی ما 58.5 کیلوگرم بر متر است، استفاده از دهانه 2 متری به دلیل ناکافی بودن ظرفیت مجاز نیست. انتخاب دهانه 2 متری منجر به افتادگی فراتر از حد استاندارد و خطر تخریب ورق در درازمدت خواهد شد. بنابراین، بهترین و ایمنترین گزینه انتخاب دهانه ساپورت 1.5 متری است. این دهانه حاشیه اطمینان بسیار خوبی در برابر خیز ایجاد کرده و ثبات سیستم را حفظ مینماید.
اشتباهات رایج در تعیین دهانه ساپورت سینی کابل
تکرار برخی خطاهای متداول در فرآیند نصب، خسارات مالی سنگینی به پروژههای تاسیساتی وارد میآورد. این اشتباهات اغلب از ناآگاهی نسبت به رفتار مکانیکی فلزات و عدم درک شرایط بارگذاری سرچشمه میگیرند. شناسایی این موارد به تکنسینها و مهندسان اجرایی کمک میکند تا از بروز حوادث پیشگیری نمایند. اصلاح این رویکردها ایمنی محیط کار را ارتقا میبخشد.
برخی مجریان به منظور کاهش هزینههای خرید آهنآلات و دستمزد نصاب، فواصل ساپورتها را افزایش میدهند. این صرفهجویی ظاهری در زمان بهرهبرداری با فروریختن سینیها هزینههای هنگفتی بر دوش کارفرما میگذارد. بررسی الگوهای شکست سازه نشان میدهد که اکثریت عیوب ناشی از عدم رعایت فاصله صحیح پایهها است. در ادامه به سه خطای بسیار شایع پرداخته میشود.
یکسان فرض کردن فاصله ساپورت برای همه پروژهها
یکی از بزرگترین خطاها در کارگاهها، استفاده از یک فاصله ثابت مانند 2 متر برای تمامی سایزها و بخشهای پروژه است. مجری بدون توجه به تفاوت بار سینی عرض 10 سانتیمتر با سینی عرض 60 سانتیمتر، ساپورتها را با فواصل یکسان میکوبد. این اقدام در سینیهای عریض با کابلهای سنگین موجب افتادگی شدید و شکستگی مقاطع میگردد. هر خط کابلکشی باید متناسب با بار و ابعاد خود ساپورتگذاری شود.
همچنین در محل تغییر زاویه، تقاطعها و زانوها تنشهای برشی مضاعفی ایجاد میشود که نیازمند ساپورتهای اختصاصی است. یکسان در نظر گرفتن فاصله در این نقاط بحرانی سبب تاب برداشتن اتصالات زاویهدار خواهد شد. در نزدیکی اتصالات سهراهی و زانویی، حداکثر فاصله پایه تا قطعه اتصال نباید بیشتر از 30 سانتیمتر باشد. تفکیک بخشهای پرفشار از مسیرهای مستقیم مانع از بروز این قبیل مشکلات میگردد.
بیتوجهی به بار توسعه آینده
طراحی سیستمهای تاسیساتی همواره باید با چشمانداز گسترش خطوط تولید و اضافه شدن بارهای الکتریکی صورت پذیرد. بسنده کردن به وزن کابلهای فعلی بدون در نظر گرفتن ظرفیت رزرو، یکی از نقاط ضعف رایج در طراحی است. پس از گذشت چند سال و با افزودن چند رشته کابل جدید، سینی کابل دچار خمش و کمانش دیواره میشود. اصلاح ساپورتها پس از بهرهبرداری مستلزم خاموشی خط و صرف هزینههای سنگین است.
استانداردهای مهندسی توصیه میکنند همواره بین 20 تا 40 درصد فضای سینی و ظرفیت باربری برای آینده آزاد بماند. این ظرفیت مازاد باید به صورت مستقیم در تعیین اولیه دهانه پایهها لحاظ گردد. در نظر گرفتن این حاشیه ایمنی موجب میشود تا در زمان افزودن کابلهای جدید، نیازی به تقویت استراکچر نباشد. ساپورتهای اولیه باید پایداری خود را در حداکثر ظرفیت هندسی سینی حفظ نمایند.
نصب ساپورتها فقط بر اساس تجربه اجرایی
تکیه صرف بر عادات و تجربیات نصابان بدون انجام محاسبات سازهای یکی از عوامل اصلی حوادث ساختمانی است. کارگران تجربی معمولاً از ضرایب اطمینان، مقاومت کششی رولبولتها و اثرات ارتعاشات ماشینآلات آگاهی علمی ندارند. بستن ساپورتهای سنگین با اتصالات ضعیف یا در فواصل بسیار بلند بر پایه این باور که سازه محکم است، فاجعهآفرین خواهد بود. دانش مهندسی و تحلیل دقیق تنشها باید همواره جایگزین قضاوتهای سلیقهای شود.
تستهای دورهای و استفاده از تجهیزات استاندارد متصلکننده، ریسک خرابی را به حداقل میرساند. نظارت مستمر مهندسان تاسیسات بر نحوه تراز بودن و گامبندی ساپورتها تضمینکننده ایمنی شبکه است. آموزش پرسنل اجرایی در خصوص اهمیت گشتاور بستن پیچها و فاصله صحیح پایهها بازدهی کار را بالا میبرد. تلفیق تجربه با موازین آییننامهای بستری کاملاً پایدار و ایمن پدید میآورد.
سوالات متداول
حداکثر فاصله مجاز بین ساپورتهای سینی کابل چقدر است؟
حداکثر فاصله استاندارد بر اساس آییننامههای معتبر در مصارف عمومی ساختمانی 1.5 تا 2 متر و در نردبانهای کابل صنعتی و فوق سنگین تا 3 متر است. تجاوز از فاصله 3 متری نیازمند طراحی سازههای ویژه و تیرآهنهای حمال تقویتی خواهد بود، در غیر این صورت سینی دچار دفرمگی دائمی میشود.
آیا کاهش دهانه ساپورت میتواند ضعف ضخامت ورق سینی کابل را جبران کند؟
بله، کاهش فاصله بین ساپورتها لنگر خمشی وارد بر مقطع را به شکل چشمگیری کاهش میدهد و اجازه میدهد ورقهای نازکتر بار را مهار کنند. با این حال، ضخامت ورق نباید از حداقلهای الزامی استاندارد جهت مقاومت در برابر فرورفتگی موضعی و پیچش لبهها کمتر باشد.
در محل اتصال زانوها و سهراهیها فاصله ساپورت باید چگونه تنظیم شود؟
در مجاورت تمامی اتصالات زاویهدار نظیر زانوییها، سهراهیها و تبدیلها باید ساپورتهای تقویتی مستقل در فاصله حداکثر 30 تا 60 سانتیمتری از نقطه اتصال نصب شوند. این پایهها از باز شدن درزها و تحمیل لنگرهای پیچشی به اتصالات جلوگیری به عمل میآورند.
چگونه میتوان افتادگی و خیز بیش از حد سینی کابل را در میانه دهانه مهار کرد؟
سادهترین و اصولیترین راهکار، افزودن یک ساپورت میانی بین دو پایه قبلی جهت نصف کردن طول دهانه است. روشهای دیگر شامل استفاده از سینی با ارتفاع لبه بلندتر، تقویت لبهها با مقاطع نبشی دوبل، یا استفاده از کابلهای نگهدارنده کمکی خواهد بود.
جمعبندی انتخاب دهانه ساپورت سینی کابل
تنظیم مهندسی و دقیق دهانه ساپورت سینی کابل ضامن اصلی ایمنی، دوام مکانیکی و یکپارچگی خطوط کابلکشی است. افزایش فواصل پایهها توان باربری مقطع را با توان دوم کاهش داده و خطر خیز غیرمجاز را به شدت تقویت مینماید. تعیین فاصله ایدهآل مستلزم برآورد دقیق مجموع بارهای کابلها، بررسی مشخصات مقطع و رعایت خیز مجاز بر اساس استاندارد NEMA VE 1 است. اجتناب از تصمیمگیریهای تجربی و در نظر گرفتن ظرفیت توسعه آتی، خطوط انتقال نیرو را در برابر تغییر شکلهای ناگهانی مصون نگه میدارد.
دستیابی به بالاترین سطح ایمنی در شبکه کابلکشی منوط به محاسبات اصولی و تامین تجهیزات استاندارد صنعتی است. تهیه سینیهای تقویتشده با ضخامت ورق واقعی و استفاده از ساپورتهای گالوانیزه استاندارد، هزینههای نگهداری و تعمیرات شبکه برق را به حداقل میرساند. برای اجرای دقیق نقشههای مهندسی و تامین کلیه مقاطع فلزی مرغوب، بررسی محصولات و استعلام قیمتها در بورس تخصصی سینی کابل تهران راهکاری مطمئن جهت خرید بسترهای کابلکشی صنعتی و استاندارد به شمار میرود.
