تفکیک کابل در سینی کابل یک الزام حیاتی در مهندسی برق است. عبور همزمان خطوط انتقال انرژی و کابل های داده نیاز به جداسازی دقیق دارد. نادیده گرفتن این موضوع باعث ایجاد نویز شدید و افت کیفیت سیگنال ها می شود. برای دستیابی به عملکرد پایدار باید فاصله مجاز بین هادی ها به درستی محاسبه شود.
جریان الکتریکی متناوب در کابل های فشار قوی میدان های مغناطیسی متغیر ایجاد می کند. این میدان ها ولتاژ ناخواسته ای روی هادی های مجاور القا می نمایند. در نتیجه داده های شبکه مخدوش شده و تجهیزات اتوماسیون دچار خطای عملکردی می گردند. طراحی اصولی مسیر مانع از بروز این تداخلات پرهزینه خواهد شد.
مهندسان طراح پیش از تصمیم گیری برای خرید سینی کابل باید حجم و تنوع هادی ها را بررسی نمایند. ابعاد سینی باید فضای کافی برای نصب جداکننده های فیزیکی را فراهم سازد. عدم توجه به این متغیر باعث تحمیل هزینه های بازسازی در فاز بهره برداری پروژه می شود.
کابل های قدرت به دلیل عبور جریان های سنگین حرارت قابل توجهی تولید می کنند. مجاورت مستقیم این خطوط با کابل های ظریف شبکه به عایق پلیمری آن ها صدمه می زند. این اتفاق در طولانی مدت به اتصالی و سوختن کارت های ورودی و خروجی تابلوهای کنترلی ختم می گردد.
استانداردهای بین المللی نظیر IEC 61537 و NEC ضوابط روشنی برای فاصله گذاری تعیین کرده اند. این قوانین بر اساس ولتاژ کاری، جریان نامی و نوع شیلد کابل ها تدوین شده اند. اجرای صحیح این دستورالعمل ها ایمنی کل سیستم برق رسانی را تضمین می کند.
استفاده از اتصالات سینی کابل با کیفیت نظیر زانوها و رایزرها امکان تفکیک مسیرها را آسان می کند. قطعات استاندارد مانع از به هم ریختگی خطوط در تقاطع ها و تغییر جهت های مسیر می شوند. ثبات مکانیکی در محل اتصالات از بروز حوادث ناگوار پیشگیری می نماید.
تفکیک کابل در سینی کابل یعنی چه؟
تفکیک کابل در سینی کابل به فرآیند جداسازی فیزیکی یا مغناطیسی خطوط انتقال در تاسیسات الکتریکی گفته می شود. این روش مانع از اثرگذاری منفی کابل های ولتاژ بالا بر خطوط داده می گردد. هدف اصلی از اجرای این ساختار، حفظ تمامیت سیگنال های ارسالی و تضمین پایداری سیستم است.
این جداسازی تنها به معنی فاصله دادن ظاهری کابل ها روی یک ورق فلزی نیست. در مهندسی برق صنعتی، این مفهوم شامل کنترل تشعشعات الکترومغناطیسی و مدیریت حرارت ساطع شده از هادی ها است. اجرای اصولی این کار مانع از تداخل سیگنال های کنترلی در شبکه های اتوماسیون می شود.
تفاوت تفکیک فیزیکی با صرفاً چیدمان کنار هم
چیدمان ساده کابل ها بدون حائل، هادی ها را در معرض القای متقابل الکترومغناطیسی قرار می دهد. در این وضعیت، هیچ سد محافظی برای مهار جریان های گردابی و نویزهای فرکانس بالا وجود ندارد. کوچک ترین نوسان بار در کابل های قدرت باعث بروز خطا در خطوط کنترلی مجاور می گردد.
در تفکیک فیزیکی واقعی، از تیغه های جداکننده فلزی متصل به زمین یا فاصله های هوایی استاندارد استفاده می شود. این ساختار یک شیلد محافظ پیوسته در تمام طول مسیر ایجاد می نماید. با این رویکرد، خطوط با سطوح ولتاژ مختلف بدون تداخل در کنار یکدیگر قرار می گیرند.
کدام کابلها باید از هم جدا شوند؟
تمامی کابل های موجود در یک مجتمع صنعتی ماهیت یکسانی ندارند و رفتارهای الکتریکی متفاوتی نشان می دهند. طبقه بندی هادی ها بر اساس سطح ولتاژ، توان عبوری و حساسیت سیگنال ها انجام می گیرد. مهندس طراح باید لیست خطوط ورودی و خروجی را پیش از چیدمان به دقت تحلیل کند.
قرار دادن کابل هایی با ویژگی های ناهمگن در یک بستر محافظت نشده خطرات فنی بزرگی به همراه دارد. شناخت دقیق عملکرد هر کابل گام نخست در طراحی یک سیستم پایدار است. در بخش های بعد دسته بندی های اصلی کابل ها و دلایل جداسازی آنها بررسی می شود.
کابلهای قدرت و کنترل
کابل های قدرت وظیفه تغذیه بارهای سنگین مانند الکتروموتورها، ترانسفورماتورها و تابلوهای توزیع اصلی را بر عهده دارند. این خطوط حامل جریان های متناوب بالا هستند و هنگام راه اندازی تجهیزات شوک های شدیدی تجربه می نمایند. این شوک ها به صورت امواج ضربه ای در محیط پیرامون منتشر می شوند.
کابل های کنترل حامل فرکانس ها و فرمان های ارسالی برای تجهیزات و درایوهای صنعتی هستند. هرگونه اعوجاج ناشی از کابل های قدرت می تواند باعث ارسال پالس های نادرست به رله ها شود. نتیجه این اتفاق، توقف های ناگهانی در خط تولید و آسیب به موتورها خواهد بود.
کابلهای ابزار دقیق و سیگنالهای حساس
کابل های ابزار دقیق سیگنال های بسیار ضعیف آنالوگ مانند 4 تا 20 میلی آمپر را منتقل می کنند. این سیگنال ها مربوط به سنسورهای فشار، دما، دبی جریان و ترانسمیترهای دقیق فرآیندی هستند. دامنه ولتاژ این خطوط غالباً زیر 24 ولت مستقیم است.
کوچک ترین القای ولتاژ ناشی از خطوط مجاور، مقدار خوانده شده سنسور را تغییر می دهد. این خطای کوچک باعث تصمیم گیری اشتباه در سیستم کنترل مرکزی PLC می گردد. از این رو کابل های ابزار دقیق باید بالاترین سطح ایزولاسیون و فاصله فیزیکی را داشته باشند.
کابلهای دیتا و ارتباطات صنعتی
کابل های شبکه مانند فیبرهای نوری، کابل های اترنت و کابل های فیلدباس وظیفه انتقال بسته های داده را دارند. این کابل ها با پروتکل های پرسرعت صنعتی داده ها را میان سرورها و کنترلرها جابجا می کنند. نویزهای محیطی باعث بروز پدیده تضعیف داده و خطای فریم در این شبکه ها می شود.
از دست رفتن بسته های داده، سرعت پاسخگویی سیستم مانیتورینگ را به شدت کاهش می دهد. در موارد حاد، اتصال شبکه صنعتی به طور کامل قطع می شود و سیستم از دسترس خارج می گردد. تفکیک این خطوط از خطوط برق رسانی ضامن انتقال بی وقفه اطلاعات است.
چرا تفکیک کابل در سینی کابل مهم است؟
رعایت اصول مهندسی در مدیریت کابل کشی، زیرساخت حیاتی هر پروژه صنعتی را بیمه می کند. با پیچیده تر شدن سیستم های اتوماسیون، حساسیت تجهیزات نسبت به نویزهای سرگردان افزایش یافته است. اجرای تفکیک کابل در سینی کابل بازدهی کلی تاسیسات را بهبود می بخشد.
این فرآیند از اختلالات پرهزینه که تشخیص آنها روزها زمان می برد جلوگیری می نماید. عیب یابی نویزهای القایی در کارخانجات یکی از دشوارترین چالش های تیم های نگهداری است. با تفکیک صحیح، بخش عمده ای از این مشکلات در همان مرحله ساخت خنثی می شود.
کاهش نویز و تداخل الکترومغناطیسی
تداخل الکترومغناطیسی زمانی رخ می دهد که دو میدان مغناطیسی ناهمگن بر یکدیگر اثر بگذارند. قرارگیری کابل های توان بالا در کنار خطوط داده باعث بروز پدیده همشنوایی یا Cross-talk می شود. این پدیده داده های دیجیتال را مخدوش می سازد.
با ایجاد فاصله فیزیکی یا استفاده از صفحات جاذب فلزی، شدت این میدان ها افت شدیدی می کند. قانون عکس مجذور فاصله نشان می دهد که دو برابر کردن فاصله، شدت نویز را به یک چهارم می رساند. این افت انرژی پایداری سیگنال های صنعتی را تضمین می کند.
افزایش ایمنی و خوانایی مسیر کابلکشی
تفکیک اصولی، نظم بی نظیری به بستر کابل کشی در طول کل مسیر پروژه می بخشد. این سازماندهی به تکنسین های برق اجازه می دهد خطوط معیوب را به سرعت ردیابی کنند. سرعت عمل در شناسایی مسیر کابل، زمان توقف کارخانه را به حداقل می رساند.
از نظر ایمنی، در صورت بروز آتش سوزی در کابل های فشار قوی، آتش به خطوط حساس سرایت نمی کند. این امر از آسیب دیدن کابل های گران قیمت فیبر نوری و سرورها جلوگیری می نماید. همچنین ریسک برق گرفتگی پرسنل حین تعمیرات سیستم های کم ولتاژ حذف می شود.
روشهای تفکیک کابل در سینی کابل چیست؟
برای پیاده سازی این استانداردها در سایت های اجرایی، روش های گوناگونی بر پایه شرایط محیطی وجود دارد. طراحان با در نظر گرفتن محدودیت فضا، بودجه مالی و حجم خطوط، بهترین شیوه را انتخاب می کنند. هر روش مزایا و ویژگی های ساختاری منحصر به فردی ارائه می دهد.
استفاده از مصالح باکیفیت و اجرای استاندارد، نقش مهمی در اثربخشی روش انتخابی ایفا می کند. انتخاب نادرست شیوه جداسازی ممکن است باعث افزایش بی دلیل هزینه ها شود. در این بخش سه روش پرکاربرد در صنایع را بررسی می کنیم.
| روش تفکیک | میزان مهار نویز (EMI) | هزینه اجرا | کاربرد اصلی |
|---|---|---|---|
| سینیهای مجزا و مستقل | بسیار عالی (حداکثر ایزولاسیون) | بالا | خطوط ولتاژ متوسط (MV) و کابلهای ابزار دقیق حیاتی |
| سینی مشترک با جداکننده فلزی | خوب تا بسیار خوب | اقتصادی و بهینه | ترکیب کابلهای قدرت LV و کابلهای کنترل در فضاهای محدود |
| فاصلهگذاری هوایی بدون حائل | متوسط (وابسته به فاصله) | بسیار کم | کابلهای روشنایی و فرمان با سطوح ولتاژ نزدیک به هم |

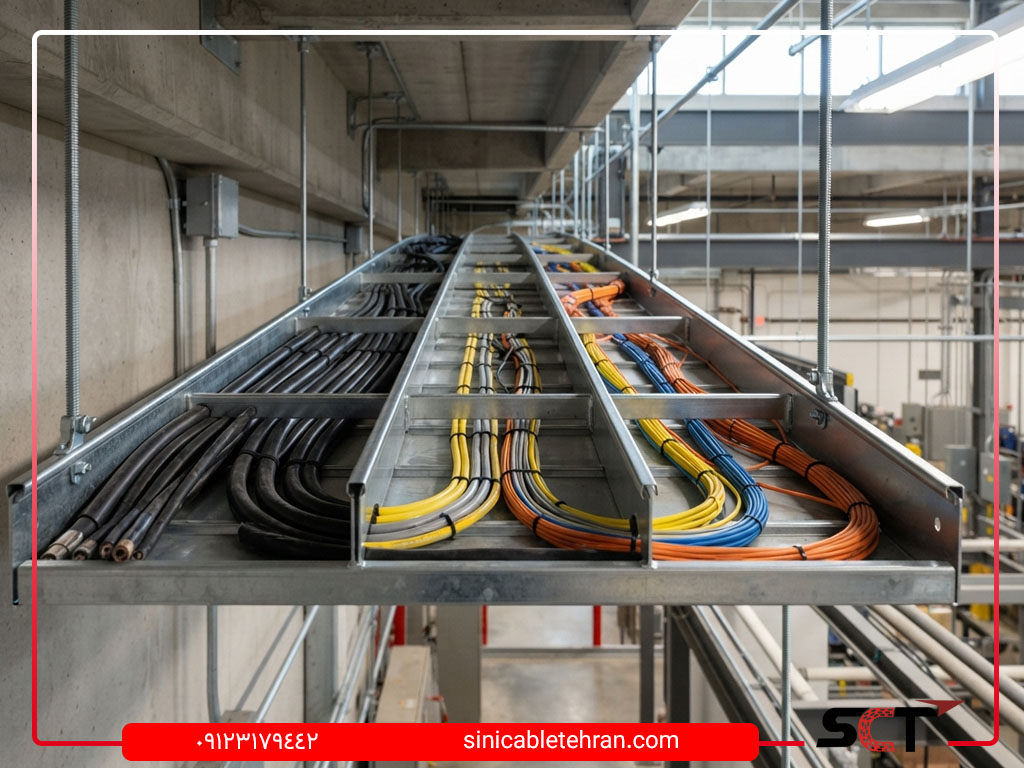

استفاده از سینیهای جداگانه
نصب سینی های مستقل برای هر رده از کابل ها مطمئن ترین روش مهندسی است. در این متد، یک سینی به کابل های قدرت و سینی دیگری در طبقه پایین تر به شبکه اختصاص می یابد. فاصله عمودی استاندارد بین این دو طبقه معمولاً بین 30 تا 50 سانتی متر تنظیم می شود.
این متد بالاترین سطح حفاظت در برابر نویز و حریق را در سیستم برق رسانی ایجاد می کند. تهویه هوا در این وضعیت به بهترین شکل ممکن انجام می شود و کابل ها خنک می مانند. البته اجرای این سیستم نیازمند فضای کافی در رایزرها و سقف کاذب است.

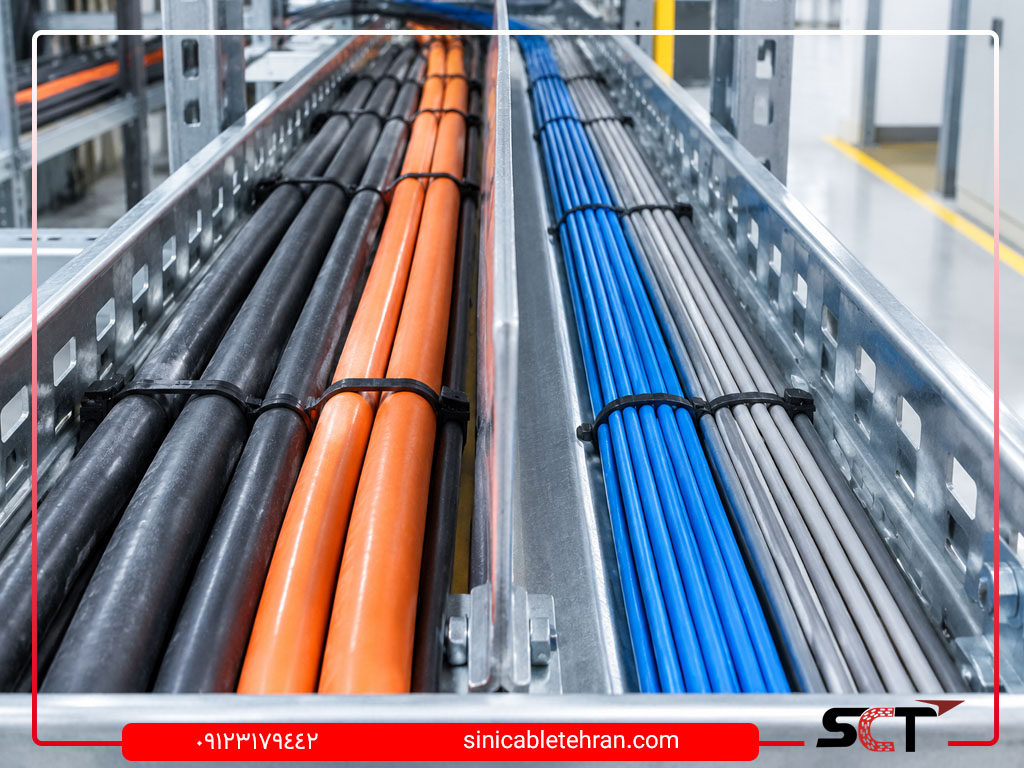

استفاده از جداکننده فلزی داخل سینی مشترک
استفاده از دیوایدر یا جداکننده فلزی راهکاری اقتصادی و بسیار پرطرفدار در پروژه های ساختمانی است. در این شیوه، یک تیغه گالوانیزه در طول سینی پیچ می شود و آن را به دو بخش تقسیم می کند. این تیغه فلزی همانند یک سپر نفوذناپذیر در برابر امواج مغناطیسی عمل می نماید.
این جداکننده ها باید در تمام طول مسیر به بدنه سینی و شبکه ارت متصل گردند. این اتصال به زمین بارهای ساکن و جریان های القایی را به چاه ارت منتقل می کند. بدین ترتیب می توان کابل های کنترل و قدرت را با اطمینان در یک مسیر مشترک اجرا کرد.
تفکیک مسیر بر اساس نوع و حساسیت کابل
در این شیوه، مسیرهای دسترسی کابل ها در کل پلان معماری کارخانه از یکدیگر متمایز می شوند. کابل های سیگنال های حساس از داکت های مجزای دیواری عبور می کنند و با کابل های توان تلاقی ندارند. این روش مانع از قرارگیری موازی خطوط در مسافت های طولانی می گردد.
در محل تقاطع های ناگزیر، کابل ها باید با زاویه 90 درجه نسبت به یکدیگر از روی هم عبور داده شوند. عبور عمود بر هم اثر القای متقابل میان هادی ها را به حداقل مقدار ممکن می رساند. این ترفند ساده بدون هزینه اضافی کیفیت سیگنال ها را حفظ می نماید.
در چه شرایطی میتوان کابلها را در یک سینی قرار داد؟
اجرای مسیرهای کاملاً مستقل در تمامی پروژه ها به دلیل محدودیت بودجه و کمبود فضا امکان پذیر نیست. در بسیاری از ساختمان ها و واحدهای تولیدی کوچک می توان از یک بستر مشترک بهره گرفت. اما این کار منوط به رعایت ضوابط سخت گیرانه مهندسی و فنی است.
همجواری کابل ها در یک مسیر واحد نیازمند بررسی دقیق مشخصات الکتریکی تمامی خطوط است. اگر شرایط لازم فراهم نباشد، این تجمیع خسارت های سنگینی به بار خواهد آورد. در ادامه عوامل مجاز شمرده شده برای این نوع چیدمان را تحلیل می کنیم.
نقش نوع کابل و سطح ولتاژ
کابل هایی که دارای سطح ولتاژ نامی یکسان هستند می توانند در کنار یکدیگر قرار گیرند. به عنوان مثال، کابل های روشنایی 230 ولت و کابل های پریز در یک محفظه مشترک مشکلی ایجاد نمی کنند. شرط اصلی، یکسان بودن کلاس عایقی روکش پی وی سی یا XLPE تمام هادی ها است.
اگر کابل های کنترل دارای شیلد بافته شده مسی و فویل آلومینیومی باشند، مقاومت بالایی در برابر نویز دارند. این کابل ها را می توان با رعایت حداقل فاصله در یک سینی مشترک نصب کرد. شیلد کابل باید به درستی در تابلو به زمین متصل شده باشد.
نقش استاندارد و الزامات پروژه
استاندارد NEC 392 اجازه استفاده از سینی مشترک را با شروط مشخصی صادر کرده است. شرط اصلی، وجود یک جداکننده فلزی صلب و پیوسته است که ارتفاعی برابر با لبه سینی داشته باشد. این دیواره باید بدون درز نصب شده و تمام طول مسیر را پوشش دهد.
در برخی پروژه های حساس مانند پالایشگاه ها، دفاتر مهندسی مشاور استانداردهای سخت گیرانه تری تعیین می کنند. در این موارد، حتی با وجود جداکننده نیز تجمیع خطوط ولتاژ بالا و داده ممنوع است. همواره باید الزامات فنی کارفرما پیش از خرید بررسی شود.
مثال عملی تفکیک کابل در یک مسیر واقعی
برای درک بهتر محاسبات مهندسی، یک پروژه صنعتی واقعی را در کارخانه داروسازی بررسی می کنیم. در این تاسیسات باید کابل های زیر در یک مسیر 40 متری از اتاق برق به سالن تولید هدایت شوند:
- 2 رشته کابل قدرت 4×70 برای تغذیه الکتروموتورهای اصلی با قطر خارجی 38 میلی متر.
- 6 رشته کابل کنترل 12×1.5 برای فرمان تابلوها با قطر خارجی 16 میلی متر.
- 4 رشته کابل شبکه Cat6 و ابزار دقیق سنسورها با قطر خارجی 8 میلی متر.
چیدمان کابلهای قدرت، کنترل و ابزار دقیق
در گام اول، خطوط بر اساس میزان آسیب پذیری و سطح توان به سه دسته مجزا تقسیم می شوند. کابل های قدرت در یک سمت سینی و با فاصله مناسب از یکدیگر چیده می شوند. این کابل ها به دلیل تولید حرارت نیاز به گردش هوای آزاد دارند.
کابل های کنترل و شبکه در سمت دیگر سینی و به صورت کاملاً منظم دسته بندی می گردند. با قرار دادن یک دیوایدر گالوانیزه میان این دو بخش، بستر سینی به دو کانال 60 و 40 درصدی تقسیم می شود. این چیدمان ایمنی کامل خطوط حساس را برقرار می سازد.
تصمیم بین سینی جدا یا سینی مشترک با جداکننده
عرض مورد نیاز برای کابل های قدرت با احتساب فاصله: (2 × 38) + 38 = 114 میلی متر.
عرض مورد نیاز برای کنترل و شبکه: (6 × 16) + (4 × 8) = 96 + 32 = 128 میلی متر.
مجموع عرض مفید مورد نیاز با ضریب توسعه: (114 + 128) × 1.3 = 314.6 میلی متر.
با توجه به محدودیت فضای سقف سالن، استفاده از یک سینی با عرض 400 میلی متر همراه با دیوایدر وسط انتخاب شد. این تصمیم هزینه های ساپورت گذاری را تا 45 درصد نسبت به دو سینی مجزا کاهش داد. نتیجه این تصمیم، صرفه جویی اقتصادی چشمگیر در عین رعایت کامل استانداردهای نویز بود.
اشتباهات رایج در تفکیک کابل در سینی کابل
حتی با وجود طراحی های دقیق روی نقشه، اشتباهات اجرایی مکرری در کارگاه ها دیده می شود. این اشتباهات عملکرد تجهیزات را مختل کرده و خطرات ایمنی جبران ناپذیری به وجود می آورند. شناخت این خطاها به ناظران فنی کمک می کند جلوی خسارات را بگیرند.
بسیاری از این خطاها به دلیل ناآگاهی تیم های اجرایی و تلاش برای کاهش زمان نصب رخ می دهند. نظارت مستمر بر روند کابل کشی ضامن سلامت شبکه های صنعتی است. در این بخش مهم ترین خطاهای اجرایی را مرور می نماییم.
کنار هم گذاشتن کابلهای حساس و قدرت بدون مانع
رایج ترین اشتباه، بستن کابل های ابزار دقیق با بست کمربندی به کابل های برق دار قدرت است. این کار به ظاهر مسیر کابل کشی را خلوت و منظم نشان می دهد. اما در عمل، سیگنال های ابزار دقیق را در معرض شدیدترین میدان های نویزی قرار می دهد.
این مجاورت بدون مانع، دقت تجهیزات اندازه گیری را به کلی از بین می برد. درایوهای صنعتی در این شرایط کدهای خطای ناشناخته تولید می کنند و خط از کار می افتد. برای رفع این مشکل باید فاصله حداقل 20 سانتی متری همواره رعایت گردد.
اتکا به شیلد بهجای جداسازی مسیر
برخی مجریان گمان می کنند وجود شیلد کابل نیاز به جداسازی مسیر را برطرف می سازد. شیلدها ظرفیت محدودی در جذب تداخلات الکترومغناطیسی دارند و نمی توانند میدان های قوی را مهار نمایند. در صورت شدت بالای میدان، جریان های القایی روی خود شیلد جاری می شوند.
اگر شیلد در دو طرف به صورت غیر اصولی ارت شود، جریان های حلقه ای مخرب ایجاد می کند. این پدیده حتی به ذوب شدن روکش کابل های ظریف ابزار دقیق ختم می شود. بنابراین شیلد مکمل تفکیک مسیر است و هرگز جایگزین آن نخواهد بود.
بیتوجهی به طول مسیر موازی
اثر تداخل الکترومغناطیسی با افزایش طول مسیر موازی کابل ها به صورت تصاعدی بالا می رود. عبور موازی کابل قدرت و شبکه در مسافت 2 متر خطر چندانی ندارد، اما در مسافت 50 متر تخریب کننده است. متاسفانه بسیاری از طراحان این فاکتور طولی را در محاسبات لحاظ نمی کنند.
در مسیرهای طولانی، حتی استفاده از دیوایدر ساده نیز ممکن است کافی نباشد. در چنین شرایطی باید فاصله فیزیکی را به بیش از 45 سانتی متر افزایش داد. عدم توجه به طول مسیر، هزینه های سنگینی برای خرید فیلترهای نویزگیر به پروژه تحمیل می کند.
جمعبندی انتخاب روش درست تفکیک کابل
طراحی بستر کابل کشی صنعتی نیازمند توازن میان ایمنی الکتریکی، مهار نویز و ملاحظات اقتصادی پروژه است. جداسازی کابل های توان بالا از خطوط کنترل و دیتا یک توصیه سلیقه ای نیست، بلکه اصلی ترین پیش شرط پایداری سیستم های اتوماسیون مدرن به شمار می رود. استفاده از سینی های مستقل در خطوط فشار قوی و بهره گیری از جداکننده های فلزی استاندارد در بستر کابل های ساختمانی، راهکاری مهندسی و اثبات شده برای جلوگیری از خطاهای ناشناخته سیگنالی است.
توسعه زیرساخت های مطمئن در گرو به کارگیری تجهیزات استاندارد با ضخامت ورق و پوشش گالوانیزه مناسب است. تولیدات صنعتی مجموعه سینی کابل تهران با رعایت دقیق ابعاد مهندسی و تولید اتصالات یکپارچه، امکان پیاده سازی تفکیک ایمن و استاندارد کابل ها را برای مهندسان و پیمانکاران پروژه های سراسر کشور فراهم می سازد.
پرسشهای متداول درباره تفکیک کابل در سینی کابل
حداقل فاصله مجاز بین کابل قدرت و کابل شبکه در سینی مشترک چقدر است؟
در صورت استفاده از جداکننده فلزی متصل به ارت، فاصله حداقل 5 سانتی متر کافی است. اما بدون جداکننده، باید حداقل 20 تا 30 سانتی متر فاصله هوایی میان آنها حفظ گردد.
آیا میتوان کابل فیبر نوری را در کنار کابل قدرت قرار داد؟
کابل های فیبر نوری خالص به دلیل ماهیت دی الکتریک تحت تاثیر نویز الکترومغناطیسی قرار نمی گیرند، اما به دلیل حساسیت به حرارت و فشار مکانیکی کابل های قدرت سنگین، تفکیک فیزیکی آنها الزامی است.
چرا جداکننده داخل سینی کابل باید حتماً ارت شود؟
دیوایدر فلزی بدون اتصال به زمین همانند یک آنتن عمل کرده و امواج نویزی را در کل مسیر بازتاب می دهد. ارت کردن تیغه باعث تخلیه جریان های القایی به چاه ارت و مهار کامل تداخلات می شود.
آیا عبور عمودی کابل شبکه از روی کابل قدرت مجاز است؟
بله، در صورتی که مسیرها به ناچار تلاقی داشته باشند، تقاطع باید دقیقاً با زاویه 90 درجه انجام گیرد تا سطح القای متقابل الکترومغناطیسی میان خطوط به حداقل برسد.
