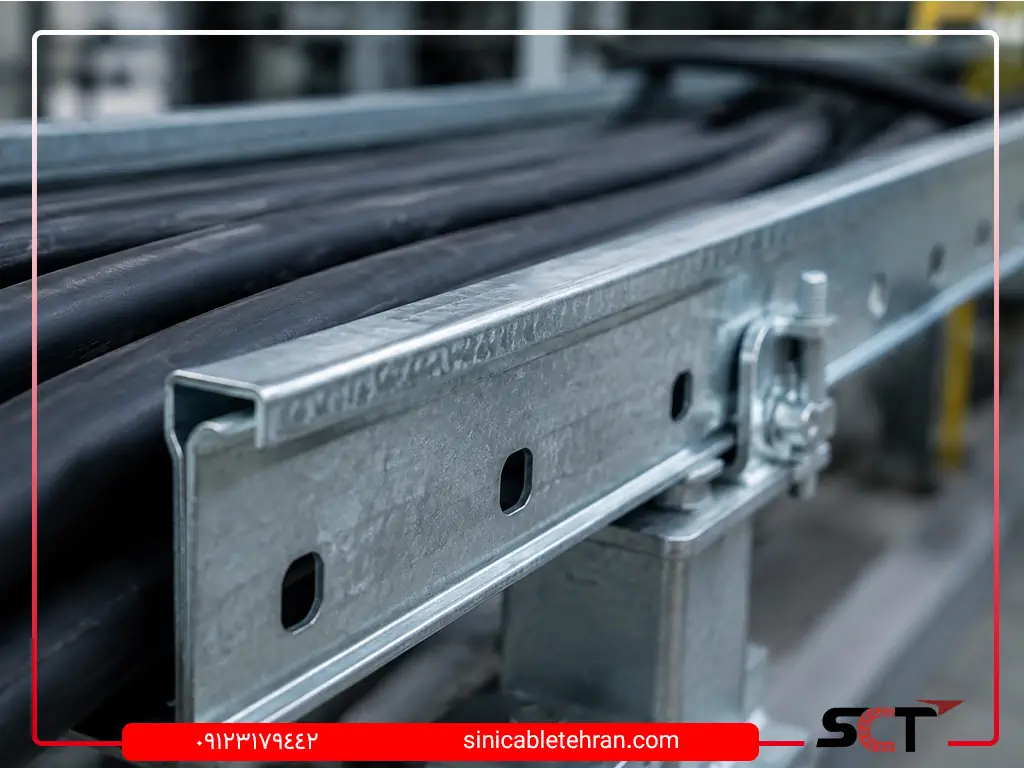

انتخاب ضخامت سینی کابل برای بارگذاری، یکی از مهم ترین اقدامات فنی در مهندسی تاسیسات الکتریکی است. این فرایند تضمین می کند مسیرهای کابل کشی بدون افتادگی یا دفرمگی، حجم سنگین هادی های برق را مهار کنند. ضخامت مناسب ورق سینی کابل، رابطه مستقیمی با وزن خطوط عبوری، عرض سینی و فاصله تکیه گاه ها دارد. انتخاب اصولی مانع از شکم دادن سینی شده و ایمنی پایدار سیستم توزیع برق را به صورت مطمئن تامین می نماید.
نادیده گرفتن محاسبات دقیق در تخمین ضخامت، خسارت های مالی سنگینی در بهره برداری صنعتی ایجاد می کند. تغییر شکل سینی موجب کشیدگی نامتعارف کابل ها، آسیب به روکش، افزایش حرارت خطوط و در نهایت خطر اتصالی می گردد. مهندسان با تکیه بر استانداردهایی مثل استاندارد بین المللی IEC 61537 و NEMA VE-1، ضخامت ورق گالوانیزه را طوری تعیین می کنند که سازه در بالاترین حد بارگذاری نیز استحکام مکانیکی خود را حفظ کند.
انتخاب ضخامت سینی کابل برای بارگذاری یعنی چه؟
مفهوم اصلی در انتخاب ضخامت سینی کابل برای بارگذاری، ایجاد تعادل مهندسی میان استحکام فیزیکی، وزن تحمیلی و هزینه های مالی پروژه است. این کار یعنی انتخاب ضخامت ورقی که بتواند مجموع وزن کابل ها، اثرات اضافه بارهای محیطی مثل گرد و غبار، برف یا کشش های حین کابل کشی را بدون فرورفتگی تحمل کند. بر این پایه، ورق هایی با ضخامت ۱ تا ۳ میلی متر در مسیرهای ساختمانی و صنعتی اجرا می شوند.
این تصمیم گیری تنها مربوط به عدد اسمی ضخامت ورق نیست، بلکه به رفتار ارتجاعی فلز تحت بارهای یکنواخت در طول مسیر بستگی دارد. وقتی سینی روی تکیه گاه ها سوار می شود، نیروهای خمشی پیفرمگی، حجم سنگین هادی های برق را مهار کنند. ضخامت مناسب ورق سینی کابل، رابطه مستقیمی با وزن خطوط عبوری، عرض سینی و فاصله تکیه گاه ها دارد. انتخاب اصولی مانع از شکم دادن سینی شده و ایمنی پایدار سیستم توزیع برق را به صورت مطمئن تامین می نماید.
نادیده گرفتن محاسبات دقیق در تخمین ضخامت، خسارت های مالی سنگینی در بهره برداری صنعتی ایجاد می کند. تغییر شکل سینی موجب کشیدگی نامتعارف کابل ها، آسیب به روکش، افزایش حرارت خطوط و در نهایت خطر اتصالی می گردد. مهندسان با تکیه بر استانداردهایی مثل استاندارد بین المللی IEC 61537 و NEMA VE-1، ضخامت ورق گالوانیزه را طوری تعیین می کنند که سازه در بالاترین حد بارگذاری نیز استحکام مکانیکی خود را حفظ کند.
انتخاب ضخامت سینی کابل برای بارگذاری یعنی چه؟
مفهوم اصلی در انتخاب ضخامت سینی کابل برای بارگذاری، ایجاد تعادل مهندسی میان استحکام فیزیکی، وزن تحمیلی و هزینه های مالی پروژه است. این کار یعنی انتخاب ضخامت ورقی که بتواند مجموع وزن کابل ها، اثرات اضافه بارهای محیطی مثل گرد و غبار، برف یا کشش های حین کابل کشی را بدون فرورفتگی تحمل کند. بر این پایه، ورق هایی با ضخامت ۱ تا ۳ میلی متر در مسیرهای ساختمانی و صنعتی اجرا می شوند.
این تصمیم گیری تنها مربوط به عدد اسمی ضخامت ورق نیست، بلکه به رفتار ارتجاعی فلز تحت بارهای یکنواخت در طول مسیر بستگی دارد. وقتی سینی روی تکیه گاه ها سوار می شود، نیروهای خمشی پیوسته ای در طول شاخه ایجاد می گردد. چنانچه ضخامت ورق متناسب با بار انتخاب نشود، سینی در میانه دهانه دچار افتادگی می شود. این موضوع ارزش محاسبات دقیق را به خوبی اثبات می کند.
چرا ضخامت بهتنهایی معیار کافی برای انتخاب نیست؟
تمرکز انحصاری روی ضخامت ورق و بی توجهی به شکل هندسی مقطع، خطایی رایج در محاسبات است. عم خط حفظ شود.
نقش ضخامت ورق در استحکام و خیز سینی کابل
، یک سینی با ضخامت ۱.۵ میلی متر و لبه ۱۰ سانتی متری، سختی و توان باربری بسیار بیشتری در مقایسه با سینی با ضخامت ۲ میلی متر اما لبه ۴ سانتی متری از خود نشان می دهد.
همچنین جنس ورق و خواص مکانیکی فلز نقش موثری ایفا می کنند. ورق های فولادی استاندارد با درصد کربن مناسب، رفتار باربری مطمئن تری در برابر تنش ها نسبت به ورق های متفرقه دارند. به همین علت در مرحله برآورد فنی برای خرید سینی کابل، مهندسان هم زمان به ضخامت ورق، ارتفاع لبه، فرم لبه های خم دوبل و کیفیت متریال توجه می کنند.
ضخامت سینی کابل چه اثری بر تحمل بار دارد؟
افزایش ضخامت ورق فولادی مقاومت مقطع سینی را تقویت می کند. این ارتقای ضخامت توان ورق را برای خنثی کردن نیروهای خمشی ناشی از وزن کابل های سنگین بالا می برد. از نظر فیزیکی، توان تحمل بار کف سینی رابطه مستقیمی با مجذور ضخامت ورق دارد. با دو برابر شدن ضخامت ورق، مقاومت کفی در برابر فرورفتگی تا چند برابر افزایش می یابد.
جدا از تحمل بار عمودی، ضخامت دیواره ها از پیچش جانبی سینی جلوگیری می کند. در دهانه های بلند که سینی تحت کشش های سنگین قرار دارد، ورق های نازک دچار اعوجاج در لبه ها می شوند. استفاده از ورق ضخیم تر باعث می شود دیواره های کناری بدون تغییر فرم، کابل ها را در مسیر خود نگه دارند و شکل هندسی کل خط حفظ شود.
نقش ضخامت ورق در استحکام و خیز سینی کابل
پدیده خیز به معنی میزان افتادگی عمودی سینی کابل تحت اثر بارگذاری است. طبق ضوابط فنی، حداکثر افتادگی مجاز سینی نباید از یک دویستم طول دهانه تکیه گاه بیشتر شود. ورق های با ضخامت ناکافی، با گذشت زمان و زیر وزن کابل های برق دچار افتادگی شدید شدهینی مشبک سبدی مفتول ۳.۵ الی ۶ میلی متر ۲۰ الی ۴۵ کیلوگرم بر متر ۱ الی ۱.۵ متر سینی کفی پانچ شده سبک تا متوسط ورق ۱ الی ۱.۵ میلی متر ۳۰ الی ۷۵ کیلوگرم بر متر ۱.۵ الی ۲ متر سینی کفی صنعتی سنگین ورق ۲ الی ۲.۵ میلی متر ۷۵ الی ۱۵۰ کیلوگرم بر متر ۲ الی ۳ متر نردبان کابل سنگین صنعتی ورق ۲ الی ۳ میلی متر ۱۲۰ الی ۳۰۰ کیلوگرم بر متر ۳ الی ۶ متر
چگونه ضخامت مناسب سینی کابل را برای بار خود انتخاب کنیم؟
روند انتخاب ضخامت سینی کابل برای بارگذاری نیازمند بررسی مرحله به مرحله است. در گام نخست باید تعداد، قطر خارجی و وزن هر متر از کابل های عبوری به طور دقیق استخراج شوند. این اطلاعات پایه اصلی محاسبات مکانیکی هستند و طراحی تاسیسات را بر اساس داده های واقعی پیش می برند.
علاوه بر وزن هادی ها، باید فضای توسعه آینده و وزن اضافه بارهای احتمالی لحاظ گردد. کارشناسان همواره ضریب اطمینان ۲۰ الی ۲۵ درصدی را برای اضافه بار در نظر می گیرند. در تعیین بودجه نهایی، علاوه بر ورق سینی، اطلاع از قیمت اتصالات سینی کابل نیز اهمیت دارد، چون کیفیت رابط ها و زانوها باید با ضخامت خود سینی هماهنگ باشد.
| محدوده بار خطی کابلها | عرض سینی کابل | فاصله ساپورتها (دهانه) | ضخامت پیشنهادی ورق | نوع تجهیز پیشنهادی |
|---|---|---|---|---|
| کمتر از ۳۰ کیلوگرم بر متر | ۱۰ الی ۲۰ سانتیمتر | ۱ الی ۱.۵ متر | ۱ الی ۱.۲۵ میلیمتر | سینی مشبک یا کفی سبک |
| ۳۰ الی ۶۰ کیلوگرم بر متر | ۲۰ الی ۴۰ سانتیمتر | ۱.۵ الی ۲ متر | ۱.۵ میلیمتر | سینی کفی پانچشده استاندارد |
| ۶۰ الی ۱۰۰ کیلوگرم بر متر | ۴۰ الی ۶۰ سانتیمتر | ۲ الی ۲.۵ متر | ۲ میلیمتر | سینی کفی صنعتی یا نردبان کابل |
| بیشتر از ۱۰۰ کیلوگرم بر متر | ۵۰ الی ۱۰۰ سانتیمتر | ۳ الی ۴ متر (و بیشتر) | ۲.۵ الی ۳ میلیمتر | نردبان کابل سنگین صنعتی |
محاسبه وزن کابلها بر حسب kg/m
برای محاسبه بار خطی، وزن هر متر از هر کابل در تعداد آن رشته ضرب می شود. جمع وزن تمام رشته های عبوری، بار کل در هر متر طول مسیر را مشخص می کند. این محاسبه ساده اما حیاتی، مبنای اصلی انتخاب کلاس باربری سینی کابل خواهد بود.
به عنوان نمونه، اگر در یک مسیر ۸ رشته کابل قدرت با وزن ۴.۲ کیلوگرم بر متر و ۱۲ رشته کابل کنترل با وزن ۰.۶ کیلوگرم بر متر قرار گیرند، بار کابل های قدرت ۳۳.۶ کیلوگرم بر متر و بار کابل های کنترل ۷.۲ کیلوگرم بر متر می شود. حاصل جمع این مقادیر برابر با ۴۰.۸ کیلوگرم بر متر طول مسیر خواهد بود.
بررسی جدول باربری سازنده برای عرض و دهانه مشخص
سازندگان بر اساس نتایج آزمون های بارگذاری آزمایشگاهی، جداول توان مجاز را در کاتالوگ فنی ارائه می دهند. این جداول مقدار بار مجاز بر حسب کیلوگرم بر متر را بر اساس ضخامت ورق، ارتفاع لبه و فاصله تکیه گاه ها مشخص می کنند. مهندس طراح بار محاسبه شده را با این جداول تطبیق می دهد.
اگر بار به دست آمده نزدیک به حداکثر توان یک ضخامت باشد، انتخاب ضخامت بالاتر تصمیم فنی درستی است. جداول استاندارد کمک می کنند مطمئن شویم سینی تحت بارهای پیش بینی شده همواره در ناحیه امن قرار دارد و به مرحله تغییر فرم دائمی نمی رسد.
تطبیق ضخامت با فاصله ساپورتها
فاصله بین تکیه گاه ها مهم ترین عامل موثر بر مقدار افتادگی سینی است. فشار خمشی وارد بر سینی با توان دوم فاصله تکیه گاه ها افزایش می یابد. برای مثال اگر فاصله ساپورت ها از ۱.۵ متر به ۳ متر دو برابر شود، تنش خمشی چهار برابر افزایش خواهد یافت.
چنانچه به دلیل موانع ساختمانی امکان نصب ساپورت در فواصل نزدیک نباشد، باید با افزایش ضخامت ورق و بالا بردن ارتفاع دیواره سینی، افت مقاومت را جبران کرد. ناهماهنگی میان ضخامت ورق و فاصله ساپورت ها علت اصلی تاب برداشتن سینی در طول زمان است.
راهنمای عملی انتخاب ضخامت بر اساس نوع سینی و بار
هر مدل از تجهیزات هدایت کابل برای شرایط وزنی و محیطی معینی طراحی شده است. انتخاب نادرست مدل سینی حتی با ضخامت بالا، می تواند راندمان سیستم را پایین بیاورد و هزینه های سنگین بی مورد به همراه داشته باشد.
آشنایی با کاربرد دقیق انواع سینی مشبک، کفی و نردبانی به طراحان کمک می کند تا بهینه ترین ضخامت ورق را برای پاسخ به نیازهای پروژه انتخاب کنند و از هدررفت مصالح جلوگیری نمایند.
سینی مشبک؛ برای بارهای سبک و دهانههای کوتاه
سینی های توری یا سبدی سبک ترین گزینه برای مدیریت سیم کشی هستند. این سینی ها از مفتول های فولادی ضدزنگ یا گالوانیزه ساخته شده و برای کابل کشی شبکه، فیبر نوری، دوربین مداربسته و سیستم های هشدار آتش سوزی کارایی فوق العاده ای دارند.
مفتول های ۴ تا ۵ میلی متری در دهانه های ۱ تا ۱.۵ متری به آسانی بارهای سبک تا ۳۵ کیلوگرم بر متر را بدون خیز مهار می کنند. سرعت بالای برش و نصب در کنار گردش هوای بسیار عالی، این مدل را به گزینه اول سقف های کاذب و دیتاسنترها تبدیل کرده است.
سینی کفی؛ برای بارهای متوسط و حفاظت بیشتر
سینی های کفی دارای پانچ برای عبور بارهای متوسط در کارگاه ها، پاساژها و مجتمع های مسکونی کاربرد وسیعی دارند. سوراخ کاری های کف علاوه بر تهویه نسبی، امکان بست زدن منظم کابل ها را فراهم می کند. در مسیرهایی با بار تا ۷۰ کیلوگرم بر متر، ورق ۱.۵ میلی متر بهترین بازدهی را ارائه می دهد.
در صورتی که هدف، حفاظت کامل فیزیکی در برابر آلودگی ها و جلوگیری از نویزهای مغناطیسی باشد، سینی کفی بدون پانچ با ورق ۲ میلی متر همراه با دربند مناسب ترین گزینه است. این ساختار از نفوذ گرد و غبار به حریم کابل ها ممانعت می کند.
سینی نردبانی؛ برای بارهای سنگین و مسیرهای طولانی
نردبان های کابل به لطف ساختار دو ریل موازی و پله های محکم، قوی ترین گزینه برای تحمل بارهای بسیار سنگین هستند. در مسیرهای اصلی صنایع نفت، گاز و کارخانجات سیمان که کابل های قطور عبور می کنند، ورق ۲ تا ۳ میلی متر در تولید ریل ها استفاده می شود.
ساختار باز نردبان کابل از تجمع گرما کاملا جلوگیری کرده و تبادل حرارتی هادی ها را به بهترین شکل ممکن می سازد. نردبان های کابل توانایی عبور از دهانه های ۳ الی ۶ متری را دارند، مشروط بر اینکه ضخامت ورق ریل ها و جوش پله ها مطابق با استانداردهای بار سنگین ساخته شده باشند.
مثال عملی انتخاب ضخامت سینی کابل
برای روشن شدن نحوه محاسبات، یک پروژه صنعتی واقعی را بررسی می کنیم. هدف اجرای یک مسیر انتقال نیرو به طول ۴۰ متر میان تابلو برق اصلی و موتورخانه صنعتی است. فاصله بین ستون های محل نصب تکیه گاه ها برابر با ۳ متر تعیین شده است.
طراح باید ضخامت و نوع مناسب تجهیز را طوری تعیین کند که سیستم در طول سال ها دچار افتادگی نشود. با محاسبه وزن تک تک کابل ها، مراحل طراحی به دقت پیش می رود.
محاسبه بار یک مسیر نمونه
در این پروژه قرار است تعداد ۶ رشته کابل تک رشته با وزن ۳.۱ کیلوگرم بر متر و تعداد ۴ رشته کابل سه فاز بزرگ با وزن ۸.۲ کیلوگرم بر متر در مسیر نصب شوند. ابتدا وزن هر بخش به طور جداگانه محاسبه می گردد:
وزن کابل های تک رشته برابر با ۱۸.۶ کیلوگرم بر متر و وزن کابل های سه فاز برابر با ۳۲.۸ کیلوگرم بر متر می شود. جمع این دو عدد بار کل ۵۱.۴ کیلوگرم بر متر را نشان می دهد. با اضافه کردن ۲۰ درصد ضریب اطمینان، بار طراحی به ۶۱.۷ کیلوگرم بر متر طول می رسد.
انتخاب ضخامت مناسب بر اساس جدول باربری و دهانه ساپورت
با در نظر گرفتن بار ۶۱.۷ کیلوگرم بر متر و فاصله تکیه گاه های ۳ متری، سینی کفی پانچ شده با ورق ۱.۵ میلی متری پاسخگو نبوده و دچار خیز بیش از حد می گردد. در این موقعیت یا باید فاصله ساپورت ها نصف شود یا سازه قوی تری به کار رود.
با توجه به هزینه ساخت تکیه گاه های جدید، استفاده از نردبان کابل با عرض ۵۰ سانتی متر، لبه ۱۰ سانتی متر و ورق ۲ میلی متری بهترین انتخاب فنی است. طبق جداول باربری، این مدل در دهانه ۳ متری تا ۸۵ کیلوگرم بار را با افتادگی بسیار ناچیز تحمل می کند.
اشتباهات رایج در انتخاب ضخامت سینی کابل
اشتباهات در تعیین ضخامت سینی غالبا به دلیل بی اطلاعی از نیروهای فیزیکی رخ می دهد. بسیاری از مجریان به جای بررسی بار واقعی، از الگوهای سنتی و بدون محاسبه استفاده می کنند که می تواند ایمنی تاسیسات را تهدید نماید.
شناسایی این موارد از تحمیل هزینه های دوباره کاری و آسیب به خطوط تغذیه جلوگیری می کند. در این بخش مهم ترین خطاهای تجربی را مرور می کنیم.
انتخاب ضخامت فقط بر اساس قیمت یا عادت اجرایی
برخی خریداران به منظور کاهش مخارج اولیه، ورق ۱ میلی متری را برای خطوط پر از کابل سنگین تهیه می کنند. این خرید اشتباه در زمان تکمیل ظرفیت سینی، سبب کج شدن بدنه و آسیب به کابل ها شده و هزینه های تعمیر چند برابر صرفه جویی ابتدایی خواهد بود.
همچنین کاربرد یک ضخامت ثابت برای کل مساحت یک مجموعه صنعتی نامناسب است. مسیرهای عبور کابل کنترل به ورق های ضخیم نیازی ندارند، اما خطوط اصلی تغذیه باید از ورق های ۲ میلی متر به بالا بهره ببرند تا تعادل فنی و اقتصادی برقرار باشد.
نادیده گرفتن عرض سینی و دهانه ساپورت
یک اشتباه متداول، پهن تر کردن عرض سینی بدون تغییر در ضخامت ورق است. ورق ۱.۵ میلی متر در عرض ۱۰ سانتی متری بسیار مستحکم است، اما همین ورق در عرض ۶۰ سانتی متری زیر بار کابل ها در قسمت میانی کفی دچار شکم دادگی شدید می شود.
همچنین بی توجهی به فاصله واقعی پایه ها خطرساز است. اگر در نقشه فاصله ۲ متر قید شده باشد اما در زمان اجرا فاصله پایه ها به ۳.۵ متر افزایش یابد، سینی بدون تقویت ضخامت دچار افت شدید شده و ریسک جدا شدن اتصالات را بالا می برد.
افزایش ضخامت بدون کنترل خیز و نوع اتصال
برخی مجریان تصور می کنند صرفا با خرید ضخیم ترین ورق ممکن ایمنی تضمین می شود. اگر رابط ها، زانوها و پیچ و مهره های نگهدارنده از کیفیت مناسب برخوردار نباشند، در محل وصل شدن شاخه ها شکستگی رخ می دهد.
علاوه بر این، خود ورق ۳ میلی متری وزن سنگینی دارد. اگر ساپورت ها و اتصالات دیواری ظرفیت حمل وزن سنگین خود سینی به همراه کابل ها را نداشته باشند، کل سیستم نگهدارنده با خطر ریزش روبرو می شود.
جمعبندی: ضخامت مناسب سینی کابل برای بارگذاری پروژه شما
تعیین صحیح ضخامت سینی کابل نیازمند توجه هم زمان به وزن کابل ها، فاصله تکیه گاه ها، عرض سینی و شرایط محیطی است. با محاسبات مهندسی می توان ایمنی پایدار سیستم الکتریکی را با کمترین هزینه محقق ساخت. استفاده از ورق ۱ تا ۱.۲۵ میلی متر برای بارهای سبک، ورق ۱.۵ میلی متر برای بارهای متداول و ورق ۲ تا ۳ میلی متر برای خطوط سنگین صنعتی، بهترین عملکرد را ایجاد می کند. خرید تجهیزات از مجموعه تخصصی سینی کابل تهران که استانداردهای ورق و گالوانیزاسیون باکیفیت را رعایت می کند، تضمین کننده پایداری و دوام تاسیسات برق سازه شما خواهد بود.
چگونه ضخامت سینی کابل را برای بارهای نامتقارن محاسبه کنیم؟
اگر کابل های سنگین در یک طرف سینی چیده شوند، گشتاور چرخشی به لبه وارد می شود. در این وضعیت، بار قسمت سنگین تر مبنای محاسبه قرار می گیرد و باید از ورق با یک رده ضخامت بالاتر استفاده شود تا از کج شدن دیواره کناری جلوگیری به عمل آید.
آیا ضخامت پوشش گالوانیزه در ظرفیت باربری سینی کابل محاسبه میشود؟
خیر، پوشش گالوانیزه صرفا برای جلوگیری از زنگ زدگی و فرسایش فولاد است. در محاسبات مکانیکی مقاومت و باربری، تنها ضخامت مغزی ورق فولادی پایه به عنوان فاکتور اصلی تحمل بار لحاظ می گردد.
تاثیر دمای محیط بر انتخاب ضخامت سینی کابل چیست؟
در محیط های بسیار گرم، مقاومت فولاد اندکی کاهش می یابد و حرارت بالای کابل ها نیز به کفی منتقل می شود. برای پیشگیری از خیز حرارتی در فضاهای داغ صنعتی، پیشنهاد می شود ضخامت ورق افزایش یابد یا از نردبان کابل با تهویه آزاد استفاده شود.
حداکثر خیز مجاز سینی کابل پس از بارگذاری کامل چقدر است؟
طبق استانداردهای بین المللی، حداکثر افتادگی عمودی مجاز در وسط دهانه سینی نباید از یک دویستم فاصله دو تکیه گاه بیشتر باشد. به عنوان مثال در دهانه تکیه گاه ۲ متری، بیشترین افتادگی مجاز سینی برابر با ۱۰ میلی متر است.
