انتخاب سیستم نگهدارنده کابل یکی از حساس ترین مراحل طراحی تاسیسات الکتریکی در پروژه های عمرانی و صنعتی است. شناخت دقیق تفاوت سینی کابل و نردبان کابل به مهندسان کمک می کند تا ایمنی شبکه توزیع برق را تضمین کنند. اگر مسیر کابل کشی شما شامل کابل های قطور فشار قوی یا حجم بالایی از هادی های پرحرارت است، نردبان کابل به دلیل عبور آزادانه هوا، تهویه کامل و استحکام مکانیکی فوق العاده، گزینه ای بی رقیب و مطمئن برای مسیرهای سنگین خواهد بود.
در نقطه مقابل، زمانی که حفاظت فیزیکی کابل ها در برابر گرد و غبار، نور خورشید و آسیب های مکانیکی اولویت دارد، سینی کابل با کفی پانچ دار یا بسته عملکرد بهتری به نمایش می گذارد. این تجهیز به ویژه برای کابل های سبک، خطوط شبکه، کابل های مخابراتی و کنترل بهترین بازدهی را دارد. ارزیابی دقیق شرایط محیطی، بار استاتیکی و جریان نامی کابل ها، تعیین کننده اصلی موفقیت طرح کابل کشی شما است.

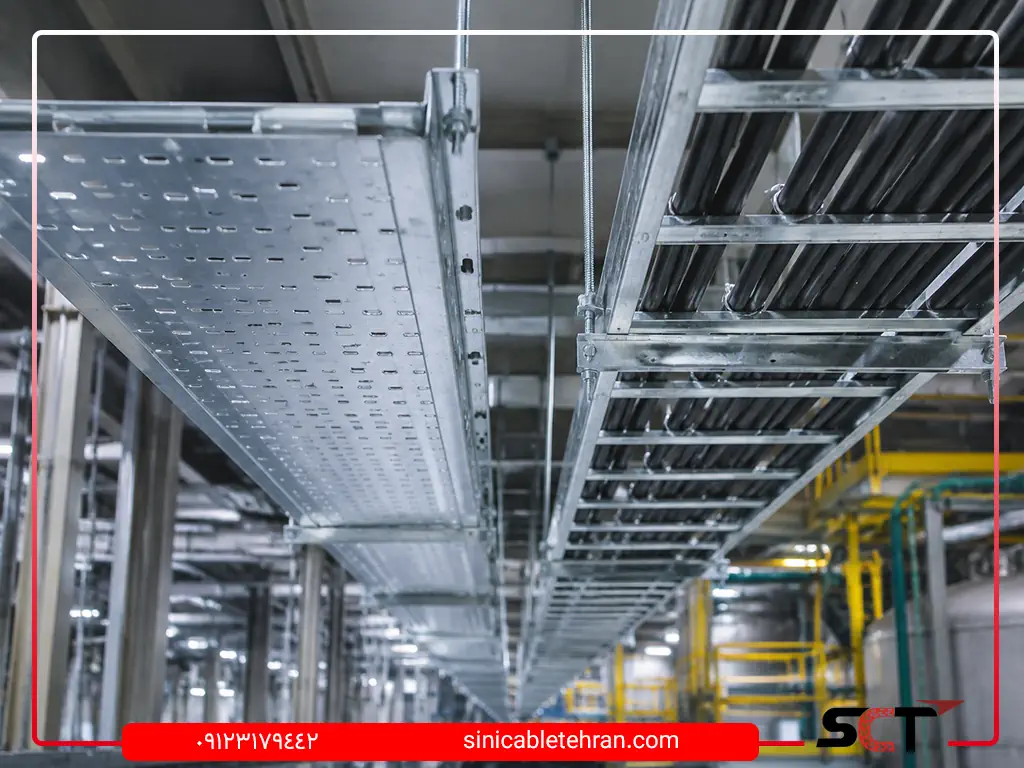

سینی کابل و نردبان کابل چه تفاوتی دارند؟
برای پی بردن به کارایی هر سیستم، باید ماهیت طراحی و ویژگی های مکانیکی آن ها را مورد بررسی قرار داد. بسیاری از پیمانکاران پیش از خرید سینی کابل به دنبال درک این تمایزها هستند تا مناسب ترین تجهیز را برای تاسیسات خود سفارش دهند. سیستم های پشتیبان کابل بر اساس استانداردهای بین المللی مانند NEMA VE1 و IEC 61537 دسته بندی می شوند و هر کدام وظیفه هدایت ایمن سیم ها را با رویکردی متفاوت بر عهده دارند.
هنگام برنامه ریزی جهت خرید نردبان کابل نیز توجه به نوع بارگذاری و شرایط تهویه محیط اهمیت بسیار بالایی دارد. اصلی ترین تفاوت سینی کابل و نردبان کابل در هندسه ساخت، میزان گردش هوای آزاد، وزن سازه و نحوه دسترسی به کابل ها نهفته است. درک این عوامل باعث افزایش راندمان سیستم توزیع برق و پیشگیری از تحمیل هزینه های مازاد در پروژه های ساختمانی و صنعتی می شود.
علاوه بر ساختار بدنه، شیوه اتصال قطعات و متعلقات به یکدیگر نیز تفاوت های محسوسی در زمان اجرا ایجاد می کند. بررسی دقیق تر قطعات جانبی و به ویژه اتصالات سینی کابل در مسیرهای پر پیچ و خم نشان می دهد که زمان اجرای سینی و نردبان کابل با یکدیگر یکسان نیست. در ادامه ویژگی های ساختاری، حرارتی و مکانیکی این دو محصول را تفکیک می کنیم.

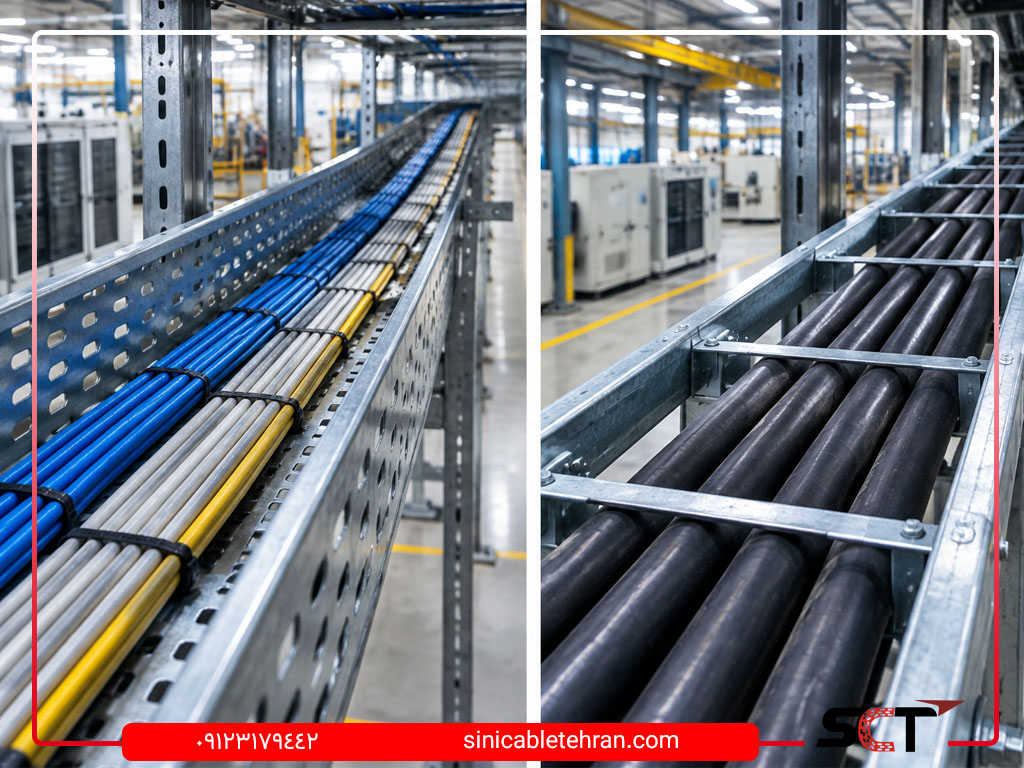

تفاوت در ساختار و شکل ظاهری
سینی کابل از یک ورق فلزی یکپارچه گالوانیزه تشکیل شده است که لبه های کناری آن با زاویه نود درجه یا لبه دوبل به سمت بالا خم شده اند. کفی سینی کابل ممکن است به صورت کاملا بسته یا دارای پانچ های بیضی و دایره ای منظم تولید شود. وجود این سطح فلزی گسترده، مانند یک ناودان محافظ عمل می کند و تکیه گاهی سراسری برای سیم ها پدید می آورد.
نردبان کابل ساختاری کاملا مشبک شبیه به نردبان واقعی دارد که از دو ریل موازی جانبی و تعدادی پله عرضی تشکیل شده است. این پله ها معمولا با فواصل بیست تا سی سانتی متری به ریل های جانبی جوش یا پرچ می شوند. ساختار باز نردبان کابل امکان ورود و خروج آسان شاخه های کابل را از بین پله ها بدون نیاز به برش کاری ورق فراهم می کند.
تفاوت در تهویه و خنککاری کابلها
جریان الکتریکی عبوری از هادی های مسی و آلومینیومی باعث تولید حرارت ژول در هسته کابل می شود. نردبان کابل به دلیل داشتن کفی باز، اجازه می دهد هوای خنک به صورت طبیعی و صد در صدی در تمام جهات کابل ها گردش داشته باشد. این تهویه عالی مانع از تجمع گرما و کاهش ظرفیت نامی جریان عبوری کابل می شود.
سینی های کابل به ویژه در نمونه های بدون سوراخ یا سینی های دارای درب، گردش هوای بسیار محدودی دارند. محبوس شدن گرما در داخل محفظه سینی می تواند دمای کاری عایق کابل را افزایش دهد و عمر مفید پلی اتیلن یا پی وی سی را کم کند. در صورتی که کابل های فشار قوی روی سینی بسته قرار گیرند، باید ضرایب تصحیح دمایی سخت گیرانه ای اعمال گردد.
تفاوت در ظرفیت باربری و استحکام
ریل های طولی نردبان کابل با بهره گیری از مقاطع خم کاری شده رولفرمینگ، ممان اینرسی بسیار بالایی در جهت خمش دارند. این ساختار مهندسی باعث می شود نردبان کابل توانایی تحمل وزن بسته های حجیم کابل تا بیش از صد و بیست کیلوگرم بر متر را دارا باشد. به همین جهت نردبان کابل در دهانه های بزرگ بین ستون ها مقاومت مکانیکی عالی نشان می دهد.
سینی کابل به دلیل سطح مقطع کفی عریض تر، در برابر نیروهای خمشی وسط دهانه انعطاف پذیری بیشتری دارد. اگر ضخامت ورق سینی کابل متناسب با وزن کابل ها انتخاب نشود، خطر شکم دادن سازه افزایش خواهد یافت. سینی ها برای بارهای توزیع شده سبک تا متوسط طراحی شده اند و برای بارهای سنگین متمرکز مناسب نیستند.
سینی کابل برای چه پروژههایی مناسبتر است؟
سینی های کابل برای سازه هایی ایده آل هستند که اولویت اصلی آن ها حفظ نظم و محافظت فیزیکی از هادی های الکتریکی است. این تجهیزات در انواع ساختمان های مسکونی، تجاری، درمانی و اداری نقش بسیار پررنگی در ساماندهی کابل ها دارند. نصب منظم سینی کابل دسترسی به خطوط برق را در زمان عیب یابی بسیار ساده و ایمن می سازد.
علاوه بر این، در محیط هایی که سیم ها نیازمند بستر ممتد برای جلوگیری از آویزان شدن هستند، سینی کابل کارایی خود را اثبات می کند. کابل های ظریف در صورت نصب روی سطوح ناپیوسته ممکن است دچار خمش بیش از حد شوند. بنابراین طراحان تاسیسات الکتریکی برای بخش های زیادی از ساختمان ها سینی کابل را در اولویت قرار می دهند.
ساختمانهای اداری و تجاری
در برج های تجاری و ساختمان های اداری مدرن، حجم عظیمی از سیم کشی های سبک و ولتاژ ضعیف در فضاهای مشاع کشیده می شود. کابل های شبکه دیتاسنتر، خطوط دوربین مداربسته، کابل های تلفن و تغذیه روشنایی از این دسته هستند. سطح صاف سینی کابل مانع از ایجاد تنش مکانیکی و آسیب به روکش ظریف کابل های حساس شبکه می شود.
همچنین در سقف های کاذب مجتمع های اداری، نیاز به یک مسیر یکنواخت برای عبور دسته های سیم وجود دارد. سینی های گالوانیزه پانچ دار به راحتی با ساپورت های سقفی سی چنل نصب می شوند و فضای کار را فوق العاده منظم نگه می دارند. امکان استفاده از پارتیشن جداکننده برای تفکیک کابل های برق و شبکه از دیگر مزیت های سینی در این فضاها است.
مسیرهایی که حفاظت و ظاهر مهم است
در بخش هایی از پروژه های ساختمانی که کابل کشی به شکل نمایان یا روکار اجرا می شود، ظاهر نهایی سیستم بسیار حائز اهمیت است. سینی های کابل گالوانیزه فابریک با سطح براق و یکدست، جلوه ای صنعتی و در عین حال شیک و تمیز ایجاد می کنند. این تجهیزات کابل های آشفته را درون محفظه ای مستطیلی پنهان می نمایند.
از منظر حفاظتی، بدنه فلزی سینی کابل مانند یک سپر مقاوم در برابر سقوط ابزار، گرد و غبار و آب باران عمل می کند. اگر از درب های چفت شو روی سینی کابل استفاده شود، این حفاظت در برابر دسترسی افراد غیرمجاز و جوندگان موذی دوچندان خواهد شد. همچنین سینی کابل مانند یک شیلد محافظ در برابر نویزهای الکترومغناطیسی محیطی عمل می کند.
نردبان کابل برای چه پروژههایی مناسبتر است؟
پروژه های سنگین صنعتی و زیرساخت های انتقال نیرو نیازمند سیستم هایی هستند که توانایی پاسخگویی به تنش های فیزیکی بالا را داشته باشند. نردبان کابل به عنوان ستون فقرات مدیریت کابل در کارخانجات بزرگ، تصفیه خانه ها و سایت های انرژی به کار گرفته می شود. مقاومت این محصول در برابر بارهای دینامیکی و ارتعاشات تجهیزات دوار بسیار چشمگیر است.
در پروژه هایی که قابلیت اطمینان سیستم و عدم قطع جریان برق در شرایط بحرانی مطرح است، نردبان کابل به دلیل تهویه عالی و تحمل وزن بالا، انتخابی بی رقیب است. در محیط های با رطوبت بالا یا گازهای خورنده، استفاده از نردبان کابل با پوشش گالوانیزه گرم تضمین کننده طول عمر سیستم توزیع است
مسیرهای صنعتی و کابلهای سنگین
در محیط های صنعتی مانند کارخانجات فولاد، ماشین آلات بزرگ به کابل های تغذیه سه فاز بسیار قطور مسی با سطح مقطع های بالا نیاز دارند. وزن این کابل ها در مسیرهای چند ده متری به شدت زیاد است که مهار آن ها تنها با نردبان کابل امکان پذیر است. پله های نردبان نقطه اتکای محکمی برای نصب بست های نگهدارنده کابل فراهم می آورند.
علاوه بر وزن، در زمان وقوع اتصال کوتاه در خطوط قدرت، نیروهای الکترودینامیکی شدیدی ایجاد می شود که کابل ها را به شدت تکان می دهد. نردبان های کابل به مهندسان اجازه می دهند تا کابل های تک رشته ای را با آرایش سه برگ محکم به پله ها متصل کنند. این مهاربندی قدرتمند از متلاشی شدن مسیر کابل کشی در حوادث اتصال کوتاه جلوگیری می کند.
مسیرهای طولانی یا با تولید حرارت بالا
در سایت های صنعتی که کابل ها مسافت های چند صد متری را در هوای آزاد طی می کنند، نردبان کابل راندمان اقتصادی بالایی به همراه دارد. به دلیل مقاومت خمشی بالا، می توان فاصله بین ستون های نگهدارنده را افزایش داد و مصرف آهن آلات را کاهش داد. این مزیت هزینه کلی پایپ رک ها و استراکچرهای صنعتی را به میزان زیادی کم می کند.
از طرفی دیگر، در مسیرهای عمودی درون شفت های چند طبقه و رایزرهای صنعتی، هدایت گرما و تحمل وزن کابل های آویزان چالش بزرگی است. نردبان کابل با ساختار پلکانی خود امکان بستن ایمن کابل ها در هر سی سانتی متر را فراهم می سازد و جریان همرفت طبیعی هوا در امتداد رایزر، حرارت تولید شده را به سرعت دفع می کند.
اشتباهات رایج در انتخاب سینی کابل یا نردبان کابل
اشتباهات در مرحله طراحی و انتخاب تجهیزات نگهدارنده کابل می تواند پیامدهای سنگینی برای زیرساخت های برقی ایجاد کند. بسیاری از این اشتباهات به دلیل نبود تجربه کافی در محاسبات بار و عدم توجه به رفتار حرارتی کابل ها رخ می دهند. آگاهی از این تجربیات از تحمیل هزینه های اصلاحی جلوگیری می کند.
این خطاها نه تنها هزینه های تعمیرات را بالا می برند، بلکه در مواقع حاد می توانند باعث حوادث آتش سوزی یا قطعی خطوط تولید شوند. در ادامه به سه خطای بسیار شایع در طراحی سیستم های پشتیبان کابل می پردازیم.
انتخاب فقط بر اساس قیمت
خرید محصولات ارزان قیمت با ضخامت ورق های غیراستاندارد یکی از بدترین اشتباهات در اجرای تاسیسات است. ورق های ضعیف با ضخامت کمتر از یک میلی متر پس از کابل اندازی تاب برداشته و موج برمی دارند. لبه های تیز حاصل از ورق های نامرغوب می تواند روکش کابل ها را در زمان کشیدن پاره کند.
کاهش هزینه با حذف ساپورت های میانی نیز خطای خطرناک دیگری است که باعث افتادگی سازه و پارگی مسیر کابل کشی می شود. پیمانکاران حرفه ای همواره بهای تمام شده کل سیستم به همراه قابلیت اطمینان آن را مبنای محاسبات اقتصادی قرار می دهند.
بیتوجهی به وزن واقعی کابلها
برخی طراحان فقط وزن کابل های اولیه را محاسبه می کنند و بارهای جانبی و دینامیکی را در نظر نمی گیرند. وزن مفصل ها، تابلوهای بین راهی و تکنسینی که هنگام سرویس روی سازه قرار می گیرد باید محاسبه شود. در فضاهای روباز صنعتی نیز وزن برف و نیروی باد باید به بارهای استاتیکی اضافه گردد.
عدم رعایت ضریب ایمنی حداقل یک و نیم برابر بار کل، پایداری سیستم را در سال های آینده به خطر می اندازد. همچنین در مسیرهای شیب دار و لچکی ها، نیروهای برشی متمرکز باید به کمک ساپورت های ویژه مهار شوند تا سازه دچار شکست نگردد.
نادیده گرفتن تهویه و مسیر توسعه آینده
انباشتن بیش از حد کابل ها درون یک سینی بسته باعث حبس شدید حرارت و کاهش راندمان انتقال جریان الکتریکی می شود. بر اساس الزامات فنی، حداکثر چهل درصد فضای مفید یک سینی کابل باید با هادی ها اشغال شود. فضای باقیمانده برای گردش هوا و امکان اضافه کردن کابل در آینده ضروری است.
در واحدهای تولیدی که در آینده خطوط صنعتی جدیدی راه اندازی می کنند، ندیدن مسیرهای رزرو به معنای تحمیل هزینه های مجدد کابل کشی است. در نظر گرفتن سی درصد فضای خالی در نردبان های کابل امکان توسعه آتی خطوط را بدون دردسر فراهم می کند.
جدول مقایسه مشخصات فنی
| پارامتر فنی | سینی کابل (Cable Tray) | نردبان کابل (Cable Ladder) |
|---|---|---|
| ساختار بدنه | ورق یکپارچه (ساده یا پانچ دار) | دو ریل موازی با پله های عرضی |
| میزان تهویه | محدود و وابسته به پانچ ها | بسیار عالی و آزاد |
| ظرفیت باربری | سبک تا متوسط | بسیار سنگین و صنعتی |
| فاصله ساپورت ها | معمولا ۱ تا ۲ متر | تا ۶ متر (بسته به نوع طراحی) |
| مناسب برای | کابل های شبکه و ساختمان | کابل های قدرت و صنایع سنگین |
جمعبندی: کدامیک برای پروژه شما بهتر است؟
بررسی های فنی و محاسبات مهندسی نشان می دهد که هر یک از این تجهیزات برای محدوده کاری مشخصی مهندسی شده اند. در نهایت تفاوت سینی کابل و نردبان کابل بر مبنای نوع بارگذاری، نیازهای حرارتی و شرایط محیط پروژه معنا پیدا می کند. سینی کابل برای حفاظت فیزیکی از کابل های سبک، شبکه های رایانه ای و دیتاسنترها در ساختمان ها انتخابی بی نقص است.
در نقطه مقابل، نردبان کابل به واسطه خنک کاری عالی، ظرفیت باربری بی نظیر و سهولت مهاربندی کابل های سنگین، پادشاه بلامنازع مسیرهای صنعتی، پالایشگاهی و رایزرهای عمودی به شمار می آید. انتخاب هوشمندانه متریال و رعایت استانداردهای مهندسی، دوام و پایداری تاسیسات شما را تضمین می کند. برای دریافت مشاوره های فنی و استعلام مشخصات قطعات استاندارد می توانید با متخصصان مجموعه سینی کابل تهران در ارتباط باشید.
سوالات متداول
آیا می توان از نردبان کابل برای کابل های شبکه و فیبر نوری استفاده کرد؟
خیر، به دلیل فاصله خالی بین پله های نردبان، کابل های نازک و حساس شبکه دچار افتادگی می شوند و ممکن است روکش آن ها آسیب ببیند.
چرا نردبان کابل برای رایزرهای عمودی مناسب تر از سینی کابل است؟
پله های نردبان کابل محل بسیار مناسبی برای بستن کابل ها با بست چنگالی فراهم می کنند تا وزن کابل های عمودی به طور یکنواخت مهار شود.
آیا نصب درب بر روی سینی کابل الزامی است؟
نصب درب اجباری نیست، اما در مسیرهای روکار، فضاهای باز و محیط های دارای گرد و غبار زیاد برای حفاظت بیشتر توصیه می شود.
مزیت اصلی نردبان کابل در انتقال جریان برق چیست؟
ساختار باز نردبان کابل تهویه صد در صدی ایجاد می کند و مانع از داغ شدن کابل ها و افت ظرفیت هدایت جریان در شبکه می شود.
