طراحی و اجرای سیستمهای مدیریت کابل در پروژه های صنعتی نیازمند شناخت دقیق رفتارهای مکانیکی و شیمیایی پوششهای فلزی است. انتخاب نادرست روش حفاظتی میتواند در کوتاه ترین زمان ممکن باعث بروز خوردگیهای شدید گالوانیک و شکست ساختاری سیستم پشتیبان برق شود. بررسی دقیق فرآیندهای شیمیایی و متالورژیکی به ما نشان میدهد که فرآیند آبکاری سینی کابل نقشی حیاتی در تعیین طول عمر مفید تجهیزات در مواجهه با اتمسفرهای خورنده ایفا میکند.
انتخاب بین روشهای پوشش دهی گرم و سرد همواره یکی از چالشهای بزرگ مهندسان طراح در صنایع نفت، گاز، پتروشیمی و صنایع ساختمانی بوده است. هر کدام از این روشها ویژگیهای متالورژیکی متفاوتی را در لایه های سطحی فولاد ایجاد میکنند که مستقیما بر مقاومت سایشی و خوردگی فلز پایه اثرگذار است. در این مقاله تخصصی به کالبدشکافی دقیق تفاوتها، استانداردها و معیارهای انتخاب پوشش بهینه برای پروژه های صنعتی و تجاری میپردازیم.
تنوع پروژه های عمرانی و صنعتی در کشور ایجاب میکند که مهندسان بدون داشتن پیش فرضهای سنتی به محاسبات خوردگی روی آورند. استفاده از سیستمهای نامناسب در محیطهای مرطوب هزینه های نگهداری و تعمیرات دوره ای پروژه ها را به شدت افزایش میدهد. شناخت عمیق مکانیزمهای حفاظت کاتدی سینیهای کابل میتواند تا چندین دهه سلامت فیزیکی شبکه های توزیع برق را تضمین نماید.
در تعیین مشخصات فنی اسناد مناقصه همواره فاکتور هزینه به عنوان یک متغیر تاثیرگذار در کنار پارامترهای مهندسی قرار میگیرد. بررسی نوسانات بازار و استعلام دقیق قیمت سینی کابل به مهندسان کمک میکند تا تعادل مناسبی بین طول عمر مورد نیاز پروژه و بودجه تخصیص یافته برقرار سازند. ارزیابی اقتصادی در مراحل اولیه طراحی مانع از تحمیل هزینه های سرسام آور تعویض سیستمهای توزیع انرژی در آینده خواهد شد.
علاوه بر شاخه های اصلی سینی کابل، قطعات جانبی نظیر زانوییها، سه راهیها و رابطها نیز باید از همان استانداردهای حفاظتی بدنه اصلی تبعیت کنند. اقدام به خرید اتصالات سینی کابل با کیفیت آبکاری مشابه بدنه اصلی از ایجاد نقاط ضعف موضعی و تمرکز خوردگی در محل پیچ و مهره ها جلوگیری میکند. نادیده گرفتن پوشش اتصالات میتواند کل شبکه سینیهای برق را با خطر زنگ زدگی و فروپاشی مواجه سازد.
مفاهیم پایه و اصول متالورژیکی آبکاری سینی کابل
فرآیند آبکاری به روش گالوانیزه بر پایه واکنشهای الکتروشیمیایی و متالورژیکی بین آهن موجود در فولاد و فلز روی استوار است. فلز روی به عنوان یک آند فدا شونده عمل میکند و با فدا کردن خود مانع از نفوذ رطوبت و اکسیژن به لایه های پایینی فولاد میشود. این پدیده حتی در صورت ایجاد خراشهای عمیق روی سطح سینی کابل نیز کارایی خود را در حفاظت از فولاد پایه حفظ میکند.
تفاوت اساسی روشها در نحوه تشکیل پیوند متالورژیکی بین لایه محافظ و سطح فولاد سینی کابل نهفته است. در روشهای پیوند حرارتی واکنشهای نفوذی بین دو فلز رخ میدهد در حالی که در روشهای الکترولیتی پیوندهای فیزیکی و قطبی عامل اصلی چسبندگی لایه محافظ هستند. درک این تفاوتها پایه و اساس انتخاب صحیح سیستمهای مدیریت کابل در محیطهای صنعتی به شمار میرود.
تفاوت فرآیند گالوانیزه گرم و سرد از منظر متالورژی

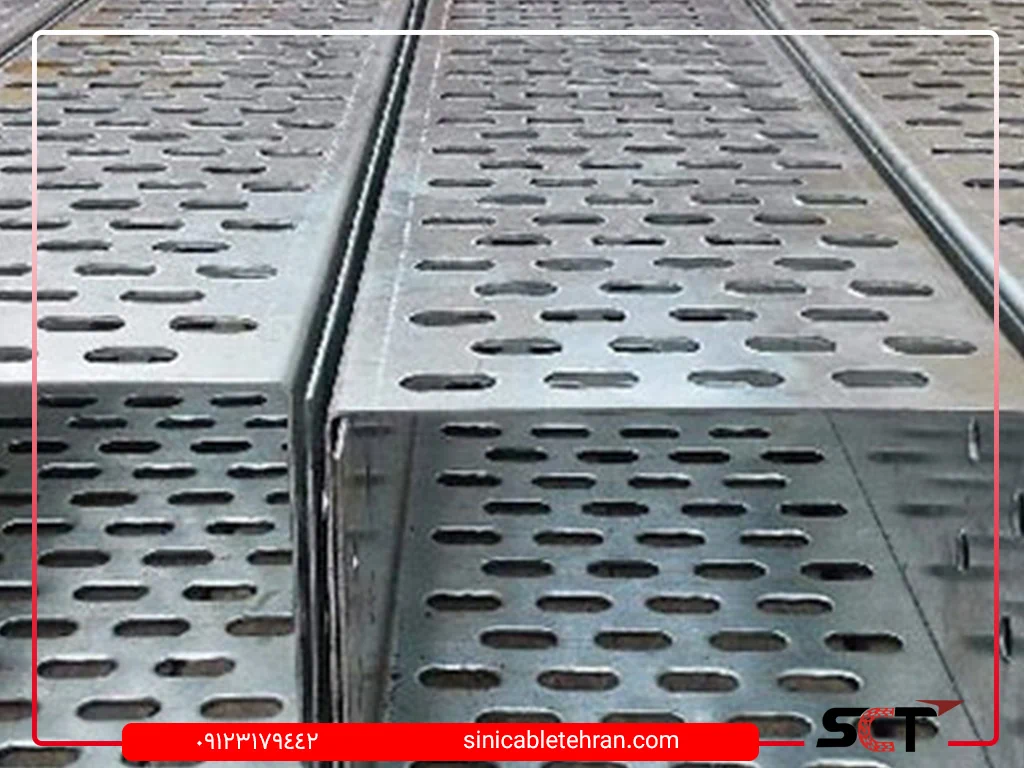

در فرآیند گالوانیزه گرم قطعات سینی کابل پس از طی مراحل اسیدشویی و چربی زدایی درون مذاب روی غوطه ور میشوند. این غوطه وری باعث نفوذ اتمهای روی به درون شبکه کریستالی آهن شده و چندین لایه آلیاژی آهن و روی با سختی بالا ایجاد میکند. این لایه های آلیاژی پیوند متالورژیکی بسیار قوی با فولاد پایه ایجاد میکنند که در برابر ضربه و سایش فوق العاده مقاوم است.

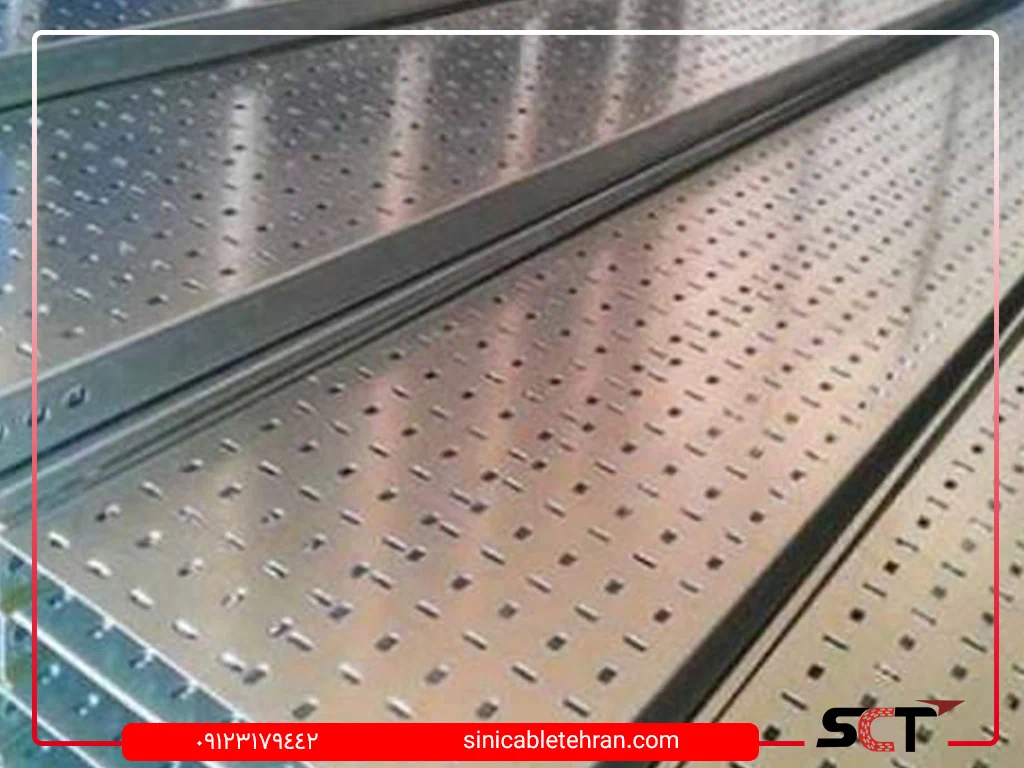

در فرآیند گالوانیزه سرد یا الکتروگالوانیزه نمکهای روی به کمک جریان الکتریسیته بر روی بدنه سینی کابل رسوب داده میشوند. در این روش هیچ لایه آلیاژی بین آهن و روی تشکیل نمیشود و چسبندگی لایه به صورت یک اتصال الکترواستاتیکی ساده برقرار میگردد. سطح نهایی در این روش بسیار صاف و براق است اما مقاومت مکانیکی لایه در برابر خراشیدگی بسیار کمتر از روش گرم خواهد بود.
تفاوت ضخامت پوشش و ارتباط آن با طول عمر مفید
ضخامت لایه روی در روش گالوانیزه گرم به طور معمول بین 50 تا 85 میکرون متغیر است که بستگی به ضخامت ورق فولادی پایه دارد. این میزان ضخامت پوشش سینی کابل را برای سالهای طولانی در برابر عوامل مخرب جوی محافظت میکند. بر اساس فرمولهای نرخ خوردگی ضخامتهای بالاتر به طور مستقیم با افزایش سالهای بهره برداری ایمن رابطه مستقیم دارند.
در مقابل ضخامت پوشش در روش گالوانیزه سرد بسیار محدود بوده و معمولا بین 10 تا 15 میکرون گزارش میشود. این لایه نازک به سرعت در مواجهه با عوامل خورنده اتمسفری اکسید شده و کارایی حفاظتی خود را از دست میدهد. به همین دلیل استفاده از سینی های گالوانیزه سرد در فضاهای باز و محیطهای مرطوب از نظر مهندسی به هیچ عنوان توصیه نمیشود.
طبقه بندی کلاسهای محیطی بر اساس استاندارد ISO 12944
استاندارد بین المللی ISO 12944 به عنوان مرجع اصلی تعیین میزان خورندگی محیطهای مختلف و انتخاب پوششهای محافظ شناخته میشود. این استاندارد اتمسفرهای مختلف را به کلاسهای C1 تا CX تقسیم بندی میکند که هر کدام نشان دهنده میزان کاهش ضخامت فلز در سال است. مهندسان با تطبیق شرایط پروژه با این کلاسها میتوانند عمر دقیق سیستمهای نگهدارنده کابل را تخمین بزنند.
تعیین کلاس محیطی اولین گام در محاسبات فنی سیستمهای توزیع نیروی پروژه های بزرگ صنعتی است. این محاسبات به مهندسان طراح اجازه میدهد تا از هدررفت منابع مالی با انتخابهای فراتر از نیاز جلوگیری کنند. همچنین این استاندارد مانع از انتخاب تجهیزات ضعیف در محیطهای با خورندگی بالا شده و ضریب ایمنی تاسیسات الکتریکی را بالا میبرد.
محیطهای کم خطر و داخل ساختمان (کلاس C1 و C2)
کلاس C1 مربوط به محیطهای داخلی با اتمسفر تمیز و کنترل شده مانند ادارات، مدارس و هتلهای مجهز به سیستم تهویه مطبوع است. در این محیطها نرخ خوردگی بسیار ناچیز بوده و سینیهای کابل گالوانیزه سرد انتخابی ایده آل و اقتصادی به شمار میروند. ظاهر زیبا و یکنواخت آبکاری سرد در این فضاها جلوه بصری مناسبی به سقفهای کاذب و داکتهای نمایان میدهد.
کلاس C2 محیطهای نیمه باز یا ساختمانهای بدون سیستم تهویه با رطوبت نسبی پایین مانند انبارها و سالنهای ورزشی را پوشش میدهد. در این کلاس همچنان میتوان از سینیهای گالوانیزه سرد با ضخامت پوشش کنترل شده استفاده کرد. البته در صورت وجود رطوبتهای دوره ای استفاده از سینیهای گالوانیزه گرم برای حاشیه امنیت بیشتر پیشنهاد فنی مناسب تری خواهد بود.
محیطهای مرطوب، صنعتی و ساحلی (کلاس C3 تا C5)
کلاسهای C3 و C4 شامل محیطهای تولیدی با رطوبت بالا، کارخانجات شیمیایی متوسط و مناطق شهری با آلودگیهای متوسط دی اکسید گوگرد هستند. در چنین شرایطی پوششهای گالوانیزه سرد به سرعت تخریب شده و سینی کابل دچار زنگ زدگی عمیق میشود. استفاده از سینی کابل گالوانیزه گرم با ضخامت پوشش حداقل 60 میکرون در این مناطق الزامی است.
کلاس C5 به مناطق ساحلی با شوری بالا و اتمسفرهای صنعتی خشن اختصاص دارد که نرخ خوردگی روی در آنها بسیار بالا است. سینیهای کابل گالوانیزه گرم غوطه وری با کیفیت عالی تنها راه حل فلزی مقرون به صرفه در این شرایط مرطوب ساحلی هستند. در این مناطق هرگونه نقص در پوشش قطعات به سرعت منجر به از کار افتادن خطوط انتقال برق میشود.
الزامات استاندارد بین المللی IEC 61537 برای سینی کابل
استاندارد IEC 61537 مرجع تخصصی طراحی، ساخت و آزمون سیستمهای سینی کابل و نردبان کابل در جهان است. این استاندارد الزامات سختگیرانه ای را برای مقاومت در برابر بارهای مکانیکی و مقاومت در برابر خوردگی تعریف میکند. تمامی سازندگان معتبر موظف هستند محصولات خود را بر اساس پروتکلهای تست مشخص شده در این مرجع بین المللی ارزیابی کنند.
تستهای مقاومت در برابر خوردگی بر اساس ساعات دوام در اتاقهای آزمون مه نمکی انجام میپذیرد تا کیفیت لایه روی سنجیده شود. انطباق سینیهای تولیدی با این استاندارد تضمین میکند که سازه تحت بار کابلها دچار خمش ناگهانی یا شکست ناشی از خوردگی نشود. خرید تجهیزاتی که این تاییده ها را دارند ریسک خرابیهای ناگهانی را در صنایع حساس به صفر میرساند.
کلاس بندی مقاومت در برابر خوردگی در استاندارد IEC 61537
استاندارد IEC 61537 محصولات را بر اساس میزان مقاومت به خوردگی به کلاسهای عددی مختلفی از 0 تا 8 تقسیم میکند. کلاسهای پایین تر مربوط به سینیهای بدون پوشش یا با آبکاریهای بسیار نازک الکترولیتی برای محیطهای داخلی تمیز است. این کلاس بندی به مهندسان ناظر کمک میکند تا به راحتی اصالت و کارایی محصول تحویلی کارفرما را بررسی کنند.
کلاسهای 5 تا 8 اختصاص به پوششهای گالوانیزه گرم سنگین دارند که قادر به تحمل صدها ساعت تست اسپری نمک مداوم هستند. این کلاسها مستقیما نشان دهنده میزان فلز روی رسوب داده شده بر روی مقاطع فولادی سینی کابل میباشند. مشخص کردن دقیق کلاس مقاومت در اسناد فنی پروژه ها زبان مشترکی بین طراحان، پیمانکاران و ناظران کارگاهی ایجاد میکند.
روشهای تست و بازرسی کیفیت پوشش در کارگاه و آزمایشگاه
بازرسی کیفیت پوشش سینی کابل شامل سه تست اصلی اندازه گیری ضخامت، تست چسبندگی لایه و تست یکنواختی پوشش است. ضخامت سنجی با دستگاههای مغناطیسی کالیبره شده بر اساس استاندارد ISO 2178 انجام میگردد که روشی غیرمخرب و دقیق است. این تست باید در نقاط مختلف سینی شامل لبه ها، کف و دیواره ها صورت پذیرد تا از یکنواختی لایه اطمینان حاصل شود.
تست چسبندگی به روش تست خراش یا ضربه زدن با ابزارهای استاندارد انجام میشود تا عدم پوسته شدن روی مشخص گردد. همچنین تست غوطه وری در محلول سولفات مس برای ارزیابی ضخامت یکنواخت و شناسایی نقاط بدون پوشش به کار میرود. انجام این تستها در محل پروژه مانع از ورود محصولات بی کیفیت کارگاهی به چرخه ساخت تاسیسات میشود.
جدول مقایسه ای مشخصات فنی آبکاری سینی کابل
برای تسهیل در تصمیم گیری مهندسان طراح، مقایسه فشرده مشخصات فنی پوششهای مختلف سینی کابل اهمیت ویژه ای دارد. این مقایسه ابعاد مختلف متالورژیکی، اقتصادی و طول عمر سیستمهای گالوانیزه سرد و گرم را در یک نگاه نشان میدهد. بررسی دقیق این پارامترها مانع از اشتباهات متداول در محاسبات بارگذاری و دوام سازه های برق میشود.
جدول زیر بر اساس آخرین ویرایش استانداردهای بین المللی و نتایج آزمایشگاهی حوزه خوردگی فلزات تنظیم شده است. با استفاده از این اطلاعات مقایسه ای میتوان بهترین توازن را بین هزینه های اولیه و طول عمر سیستم برقرار نمود. در ادامه جزییات فنی هر یک از پارامترهای مقایسه ای ارائه شده است.
| شاخص فنی مقایسه | گالوانیزه سرد (الکترولیز) | گالوانیزه گرم (غوطه وری) |
|---|---|---|
| ضخامت لایه روی (میکرون) | 10 الی 15 میکرون | 60 الی 85 میکرون |
| پیوند با فلز پایه | الکترواستاتیکی (فیزیکی) | متالورژیکی (آلیاژ آهن-روی) |
| سختی سطحی و مقاومت سایشی | پایین و آسیب پذیر | بسیار بالا به دلیل لایه های آلیاژی |
| ظاهر و کیفیت سطح | بسیار صاف، براق و یکنواخت | زبر، کدر و دارای ناهمواریهای جزئی |
| مقاومت در اتاق نمک (ساعت) | کمتر از 100 ساعت | بیش از 500 ساعت مداوم |
| کلاس محیطی مناسب (ISO 12944) | کلاس C1 و C2 | کلاس C3 الی C5 |
راهنمای عملی اصلاح محل برش و پیشگیری از شوره سفید
در هنگام نصب سینی کابل در کارگاه برشکاری و سوراخکاری شاخه ها امری اجتناب ناپذیر است که باعث از بین رفتن پوشش روی میشود. این مقاطع بدون پوشش مستعدترین نقاط برای آغاز زنگ زدگی و سرایت آن به کل سطح سینی کابل هستند. اجرای فرآیندهای اصلاحی استاندارد در کارگاه بلافاصله پس از برش سینیها طول عمر سیستم را تضمین میکند.
یکی دیگر از مشکلات شایع در نگهداری سینیهای گالوانیزه پدیده شوره سفید یا زنگ سفید روی است. این عارضه در اثر نگهداری نادرست قطعات در انبارها و عدم گردش هوا در محیطهای مرطوب رخ میدهد. با رعایت اصول انبارداری و استفاده از مواد شیمیایی محافظ میتوان به راحتی از بروز این افت کیفیت ظاهری و ساختاری پیشگیری نمود.
نحوه بازسازی لایه محافظ پس از برشکاری سینی کابل
هرگونه برشکاری، سوراخکاری یا جوشکاری روی سینیهای گالوانیزه گرم باید بلافاصله با اسپریهای غنی از روی اصلاح شود. این اسپریها حاوی بیش از 90 درصد پودر روی خالص در لایه خشک خود هستند که لایه محافظ جدیدی ایجاد میکنند. قبل از اعمال اسپری سطح مقطع برش خورده باید کاملا تمیز، بدون چربی و پلیسه و خشک باشد.
اعمال اسپری روی باید در دو یا سه لایه متوالی با فاصله زمانی مناسب جهت خشک شدن انجام گیرد. این اقدام ترمیمی ساده مانع از شروع خوردگی لبه ها و نفوذ زنگ زدگی به زیر لایه های گالوانیزه اصلی میشود. مهندسان ناظر باید در مراحل نصب سینیهای کابل توجه ویژه ای به ترمیم نقاط برش خورده توسط پیمانکاران داشته باشند.
علل ایجاد شوره سفید روی سینی گالوانیزه و روشهای پیشگیری
شوره سفید یا هیدروکسید روی زمانی تشکیل میشود که روی تازه در معرض آب باران یا کندانسیون بدون دی اکسید کربن قرار گیرد. در این شرایط لایه کربنات روی که محافظ اصلی سطح است شکل نگرفته و واکنش تخریبی اکسیداسیون ادامه می یابد. این مشکل معمولا به علت چیدمان فشرده شاخه های سینی روی یکدیگر در محیطهای مرطوب کارگاهی رخ میدهد.
برای پیشگیری از ایجاد شوره سفید باید سینیهای کابل را در مکانهای سرپوشیده، خشک و با تهویه مناسب انبار کرد. قرار دادن چوبهای فاصله انداز بین شاخه ها به جریان هوا کمک کرده و مانع از تجمع آب باران یا رطوبت شبنم میشود. در صورت بروز شوره های سطحی و خفیف میتوان با برسهای سیمی نرم یا محلولهای اسیدی ضعیف سطح را پاکسازی نمود.
راهنمای تصمیم گیری نهایی برای پروژه
انتخاب بین سینی کابل گالوانیزه سرد و گرم باید بر اساس تحلیل دقیق کلاس محیطی و بودجه بندی کل پروژه انجام شود. برای فضاهای داخلی اداری و تجاری با هوای کنترل شده سینی گالوانیزه سرد گزینه ای ارزان و با توجیه اقتصادی کامل است. اما در محیطهای صنعتی، مرطوب و نیمه باز استفاده از سینی گالوانیزه گرم به روش غوطه وری بدون شک الزامی خواهد بود.
سرمایه گذاری اولیه بر روی پوششهای گرم گرچه هزینه های ابتدایی پروژه را افزایش میدهد اما هزینه های تعمیرات را حذف میکند. ارزیابی دقیق تامین کنندگان و بررسی مدارک آزمایشگاهی نشان دهنده تعهد کارفرمایان به حفظ استانداردهای کیفی در درازمدت است. انتخاب هوشمندانه تجهیزات بر اساس استانداردهای روز دنیا متضمن ایمنی دائم شبکه های انتقال قدرت در سینی کابل تهران و سایر نقاط صنعتی کشور خواهد بود.
سوالات متداول
آیا میتوان از سینی کابل گالوانیزه سرد در محیطهای باز استفاده کرد؟
خیر، استفاده از سینیهای گالوانیزه سرد در فضاهای باز به دلیل ضخامت بسیار کم پوشش روی توصیه نمیشود. رطوبت اتمسفری، باران و تابش مستقیم نور خورشید باعث میشود این پوشش نازک در کمتر از چند ماه اکسید شده و بدنه فولادی سینی کابل دچار زنگ زدگی شدید شود.
چگونه میتوان گالوانیزه سرد را از گالوانیزه گرم تشخیص داد؟
سینی کابل گالوانیزه سرد دارای ظاهری بسیار براق، یکنواخت و نقره ای رنگ مانند ورقهای روغنی معمولی است. در حالی که سینی گالوانیزه گرم ظاهری کدر، خاکستری رنگ و سطحی کمی زبرتر دارد که ناشی از تشکیل لایه های آلیاژی ضخیم آهن و روی در دمای بالا میباشد.
حداقل ضخامت استاندارد پوشش گالوانیزه گرم چقدر باید باشد؟
بر اساس استانداردهای مرجع مانند ASTM A123 و ISO 1461 حداقل ضخامت پوشش روی برای ورقهای با ضخامت متوسط باید بین 55 تا 70 میکرون باشد. این میزان ضخامت پوشش گالوانیزه گرم تضمین کننده مقاومت بالای قطعات در کلاسهای خوردگی سخت و فضاهای باز مرطوب است.
علت اصلی زنگ زدن لبه های برش خورده سینی کابل چیست؟
در زمان برشکاری شاخه های سینی پوشش حفاظتی روی در لبه ها از بین رفته و مغز فولادی ورق مستقیما در معرض اکسیژن قرار میگیرد. در صورتی که این لبه ها بلافاصله با اسپریهای زینک ریچ ترمیم نشوند رطوبت هوا باعث ایجاد اکسید آهن و پیشروی زنگ زدگی به بخشهای دیگر میشود.
