طراحی اصولی مسیرهای انتقال نیرو در صنایع بزرگ نیازمند مدیریت دقیق فضا و توزیع مناسب هادی ها است. استفاده از قطعات تبدیل سینی کابل به مهندسان اجازه میدهد تا با کاهش یا افزایش مقطع کانال کشی، جریان کابل ها را در زوایای مختلف به صورت ایمن هدایت کنند. این فیتینگ ها از وارد آمدن هرگونه فشار مکانیکی، کشش بیش از حد و آسیب به عایق هادی های الکتریکی ممانعت به عمل می آورند.
در برآورد مالی پروژههای تاسیساتی، بررسی قیمت اتصالات سینی کابل پیش از نهایی سازی نقشه ها اهمیت ویژه ای دارد. این قطعات تغییر دهنده عرض به دلیل نیاز به محاسبات دقیق مقاومت مکانیکی و انطباق با ابعاد مقاطع ورودی و خروجی، هزینه متفاوتی نسبت به شاخه های مستقیم دارند. انتخاب نادرست هندسه تبدیل میتواند منجر به بروز گلوگاه های حرارتی و افت شدید کارایی کابل های قدرت و سیگنال در کل شبکه توزیع شود.
نقش استراتژیک قطعات تبدیل در یکپارچگی سیستم مدیریت کابل
قطعات تغییر دهنده عرض نقشی حیاتی در حفظ پیوستگی مکانیکی و ایمنی ساختار سینی های حامل کابل بر عهده دارند. در صورتی که تغییر ابعاد مسیر بدون استفاده از این فیتینگ های مهندسی ساز و به صورت دستی انجام شود، تنش های سازه ای به شدت افزایش می یابد. این قطعات بارهای وارده از سوی کابل ها را به صورت یکنواخت به بدنه و ساپورت های جانبی منتقل میکنند تا از دفرمه شدن ورق ها پیشگیری شود.
یکپارچگی سیستم زمانی حاصل میشود که تمامی اتصالات در برابر لرزش های ناگهانی محیط صنعتی و وزن سنگین هادی ها مقاومت کنند. تبدیل ها با ایجاد یک انتقال نرم و تدریجی، از تمرکز بار در یک نقطه خاص جلوگیری کرده و پایداری کل داکت های فلزی را افزایش میدهند. عدم بهره گیری از این قطعات استاندارد باعث ایجاد لبه های تیز و فلزی شده که در درازمدت عایق هادی ها را تهدید میکند.
طبقه بندی هندسی تبدیل سینی کابل و جهت تغییر مسیر
طبقه بندی مهندسی این تجهیزات بر اساس نحوه انحراف و تغییر مقطع به دسته های متقارن و نامتقارن صورت میپذیرد. فیتینگ های متقارن به صورت مستقیم و از هر دو سمت اقدام به کاهش یا افزایش پهنای کانال عبور کابل ها میکنند. این هندسه خاص به طراحان کمک میکند تا تقارن توزیع وزن را در مرکز ثقل سینی حفظ کرده و توازن نیروها را برقرار سازند.

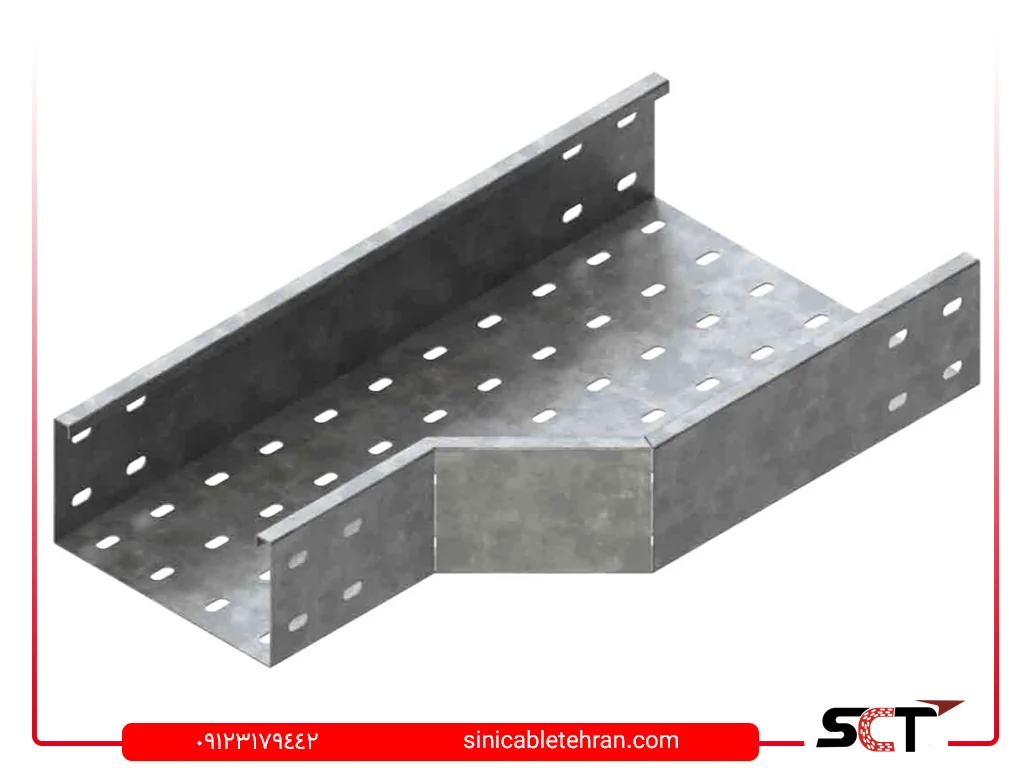

در مقابل، مدل های نامتقارن یا جانبی قرار دارند که تغییر عرض را تنها از سمت راست یا چپ اعمال میکنند. این قطعات در عبور از کنار ستون ها، لوله های تاسیساتی و دیوارهای برشی کاربرد فراوانی دارند تا مسیر با کمترین انحراف پیش برود. انتخاب هندسه مناسب بستگی مستقیم به نقشه های از پیش طراحی شده و محدودیت های فیزیکی محل اجرای پروژه های صنعتی دارد.
تفاوت عملکردی تبدیل مستقیم (مرکزی) و تبدیل های جانبی (راست و چپ)

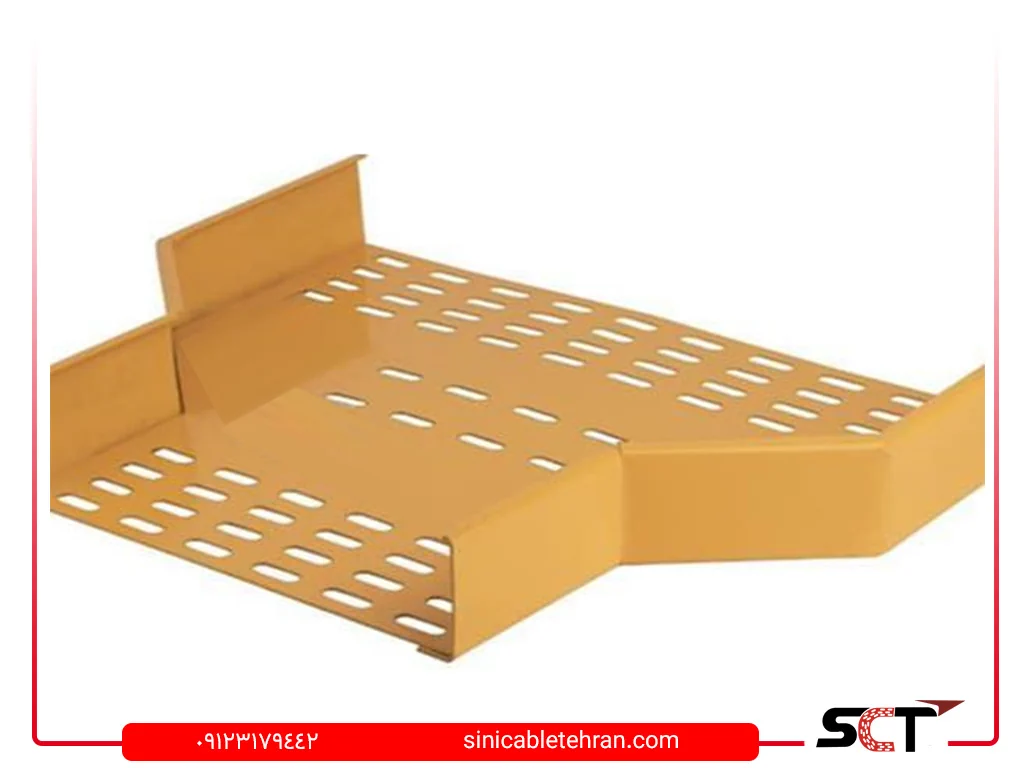

تبدیل های مستقیم وظیفه دارند عرض سینی را به طور همزمان و یکنواخت از دو طرف کم یا زیاد کنند. این عملکرد موجب میشود که کابل های عبوری کمترین میزان انحراف جانبی را تجربه کنند و در مسیر مستقیم خود باقی بمانند. در این حالت، جریان کابل ها بدون برخورد شدید با دیواره های جانبی هدایت شده و میزان سایش پوشش بیرونی به حداقل میرسد.
تبدیل های جانبی چپ و راست برای مواردی که نیاز به تراز کردن یک سمت سینی با دیوار وجود دارد، استفاده میشوند. هنگام اقدام برای خرید سینی کابل باید تعداد و نوع دقیق این تبدیل های جانبی مشخص شود تا در کارگاه مشکلی ایجاد نگردد. فیتینگ های جانبی به دلیل تمرکز بار در یک سمت، نیازمند اتصالات قوی تر و تکیه گاه های مستحکم تری نسبت به مدل های متقارن هستند.
انتخاب ابعاد تبدیل سینی کابل بر اساس ظرفیت کابل و شعاع خمش مجاز
محاسبه ابعاد دقیق دهانه ورودی و خروجی تبدیل باید بر اساس حجم فیزیکی کابل ها و استانداردهای درصد پرشدگی انجام شود. اگر ابعاد مقطع کاهنده بسیار کوچک باشد، کابل ها بر روی هم انباشته شده و تبادل حرارتی آن ها با محیط اطراف کاهش می یابد. این انباشتگی نامناسب در نهایت منجر به بالا رفتن دمای کاری هادی ها و افت راندمان انتقال جریان الکتریکی خواهد شد.
پارامتر حیاتی دیگر در تعیین ابعاد، رعایت حداقل شعاع خمش مجاز کابل های ضخیم قدرت و کابل های حساس شبکه است. شیب تبدیل باید به گونه ای طراحی شود که زاویه تغییر مسیر، هادی ها را تحت فشار خمشی غیرمجاز قرار ندهد. در صورت عدم رعایت این موضوع، هسته مسی یا فیبر نوری داخل کابل ها دچار کشیدگی یا شکستگی ساختاری داخلی میشود.
محاسبات باربری و توزیع تنش مکانیکی در نقاط تغییر عرض
نقاط اتصال فیتینگ ها به شاخه های اصلی، از نظر تحلیل های مکانیکی جزو مقاطع مستعد تنش های برشی شدید محسوب میشوند. در این نواحی، توزیع وزن کابل ها به دلیل تغییر عرض مقطع دستخوش تغییر شده و نیروهای متفاوتی به پیچ و مهره ها وارد میگردد. محاسبات باربری باید بر اساس بیشترین وزن متصور و با در نظر گرفتن بارهای جانبی مانند وزن برف یا درپوش ها انجام شود.
برای پیشگیری از ایجاد شکم دادگی در محل های اتصال، ضخامت ورق تبدیل باید متناسب با سنگین ترین بخش مسیر انتخاب گردد. تحلیل دقیق توزیع تنش مشخص میکند که نیروهای خمشی در لبه های تبدیل متمرکز میشوند و باید تقویت گردند. استفاده از ورق های ضخیم تر و با لبه های خم کاری شده، مقاومت این قطعات را در برابر دفرمه شدن بالا میبرد.
ضرورت استفاده از ساپورت اختصاصی در نقاط کاهنده و افزاینده
تغییر عرض سینی کابل به معنای تغییر ناگهانی توزیع وزن در طول مسیر است که پایداری سازه را تحت تاثیر قرار میدهد. به همین دلیل، قرار دادن ساپورت های اختصاصی دیواری یا آویزهای سقفی در مجاورت مستقیم این فیتینگ ها الزامی است. این تکیه گاه ها مانع از اعمال گشتاورهای خمشی به اتصالات پیچ و مهره ای در محل های اتصال میشوند.
فاصله مجاز ساپورت ها در نواحی تبدیل باید بسیار کمتر از فواصل استاندارد در مسیرهای مستقیم و بدون تغییر مقطع باشد. در صورت سنگین بودن کابل های عبوری، نصب دو ساپورت مجزا در طرفین ورودی و خروجی تبدیل پیشنهاد میشود. این کار از لرزش های شدید و جدا شدن اتصالات فلزی در اثر تکان های ناشی از جریان های اتصال کوتاه جلوگیری میکند.
الزامات استانداردهای NEMA VE 2 و IEC 61537 در نصب فیتینگ ها
استانداردهای بین المللی نظیر NEMA VE 2 راهکارهای جامعی را برای روش های نصب و نگهداری سیستم های توزیع کابل ارائه میدهند. طبق این استاندارد، اتصالات فلزی در محل فیتینگ ها باید مقاومت مکانیکی کافی جهت تحمل نیروهای کششی را دارا باشند. نصب نامناسب و خارج از اصول تعیین شده در این استاندارد، گارانتی تجهیزات را باطل کرده و ایمنی را به خطر میاندازد.
استاندارد IEC 61537 نیز به طور مشخص بر روی مقاومت در برابر خوردگی و ظرفیت بارگیری قطعات تبدیلی تمرکز دارد. این استاندارد سازندگان را ملزم میکند تا تست های سخت گیرانه ای را بر روی رفتار فیتینگ ها تحت بارهای سنگین انجام دهند. رعایت دقیق مفاد این استانداردها در زمان طراحی و نصب، طول عمر مفید کل سیستم کابل کشی را تضمین میکند.
تکنیک های صحیح اتصال Splice و حفظ پیوستگی الکتریکی در تبدیل ها
اتصال فیتینگ تبدیل به شاخه های مستقیم باید توسط رابط های مخصوص یا اسپلیس پلیت های استاندارد کارخانه ای انجام شود. بستن پیچ و مهره ها با گشتاور مناسب مانع از ایجاد لقی در اثر لرزش های دائمی تجهیزات صنعتی میشود. لبه های رابط ها باید کاملاً بر روی دیواره سینی منطبق شوند تا هیچگونه پله یا ناهمواری در مسیر عبور ایجاد نگردد.
حفظ پیوستگی الکتریکی در تمام طول مسیر سینی برای انتقال جریان های خطا به سیستم ارتینگ پروژه امری حیاتی است. در نقاط اتصال تبدیل، به دلیل احتمال وجود لایه های رنگ یا اکسید فلز، مقاومت الکتریکی ممکن است افزایش یابد. برای حل این مشکل، استفاده از تسمه های همبندی مسی منعطف در طرفین محل اتصال و بین بدنه ها توصیه میشود.
نقش همبندی Bonding در کاهش تداخل های الکترومغناطیسی EMI در اتصالات
همبندی موثر تمامی اجزای فلزی سینی کابل مانع از ایجاد اختلاف پتانسیل خطرناک بین بخش های مختلف سیستم مدیریت کابل میشود. اتصال مطمئن فلز به فلز در محل تبدیل ها، مسیر کم مقاومتی را برای تخلیه بارهای الکترواستاتیک فراهم میسازد. این همبندی مستمر به عنوان یک شیلد محافظ در برابر نویزهای فرکانسی و تداخل های الکترومغناطیسی عمل میکند.
در صنایعی که کابل های مخابراتی و ابزار دقیق در مجاورت کابل های فشار قوی قرار دارند، اهمیت کاهش EMI دوچندان است. عدم وجود همبندی مناسب در نقاط تبدیل میتواند سبب القای ولتاژهای ناخواسته بر روی کابل های سیگنال حساس شود. با اتصال صحیح فیتینگ ها به ارت اصلی، کارکرد بدون نویز سیستم های کنترلی و مانیتورینگ کارخانجات به طور کامل تضمین میگردد.
ملاحظات ایمنی در برش های کارگاهی و پرهیز از تضعیف ساختار فیتینگ
استفاده از تبدیل های پیش ساخته کارخانه ای همواره بر ساخت نمونه های دست ساز در کارگاه های ساختمانی ارجحیت دارد. در شرایطی که ناچار به ایجاد تغییرات یا برش های کارگاهی بر روی بدنه فیتینگ ها هستیم، رعایت اصول ایمنی ضروری است. برش کاری غیر اصولی باعث تضعیف مقاومت مکانیکی ورق گالوانیزه شده و قطعه را در برابر بارهای سنگین ناتوان میکند.
لبه های بریده شده به شدت تیز و برنده هستند و در زمان کابل کشی صدمات جدی به روکش هادی ها وارد میسازند. سوهان کاری دقیق، پرداخت لبه ها و پوشش دهی مجدد محل های برش با اسپری روی غنی شده جهت جلوگیری از زنگ زدگی الزامی است. هرگونه جوشکاری غیرمجاز روی ورق های گالوانیزه مقاومت خوردگی قطعه را از بین برده و ساختار آن را نابود میسازد.
چالش های رایج در پروژه های صنعتی و اشتباهات محاسباتی طراحی
یکی از بزرگترین اشتباهات در طراحی مسیرهای انتقال کابل، عدم پیش بینی توسعه های آتی و کابل های رزرو در محل تبدیل ها است. این خطا سبب میشود که در آینده فضایی برای افزودن هادی های جدید وجود نداشته باشد و سیستم دچار اضافه بار گردد. همچنین نادیده گرفتن نیروهای ناشی از انبساط و انقباض حرارتی کابل ها در نقاط تغییر مقطع، از چالش های رایج است.
اشتباه محاسباتی دیگر، انتخاب ورق های نازک برای کاهش وزن سازه است که منجر به پیچیدگی و خمش تبدیل ها میشود. عدم هماهنگی ابعادی بین سینی های مستقیم خریداری شده از برندهای مختلف با فیتینگ های واسطه نیز مشکلات نصب را افزایش میدهد. یک طراحی مهندسی دقیق باید تمامی تلرانس های ساخت و تغییرات دمایی محیط نصب را به دقت لحاظ کند.
خطرات ناشی از تغییر ناگهانی عرض و فشار مکانیکی به عایق کابل های قدرت
تغییر ناگهانی و بدون شیب ملایم عرض سینی کابل موجب ایجاد نقاط تمرکز فشار شدید بر روی بدنه کابل ها میشود. کابل های قدرت سنگین به دلیل وزن زیاد خود تمایل دارند در این نقاط زاویه دار به دیواره فلزی سینی تکیه کنند. این تکیه ناگهانی فشار مکانیکی مستمری را بر یک نقطه خاص از پوسته عایق کابل وارد میسازد.
در طول زمان، این فشار مداوم باعث دفرمه شدن مواد عایقی و در نهایت اتصال کوتاه بین هادی های فاز و بدنه سینی میگردد. ایجاد اتصالی در خطوط انتقال نیرو خطرات جبران ناپذیر جانی، آتش سوزی های گسترده و خاموشی های ناگهانی را در پی دارد. استفاده از تبدیل های استاندارد با زاویه های ملایم راهکار اصلی پیشگیری از این حوادث ناگوار در صنایع است.
تاثیر انتخاب نادرست متریال و ضخامت ورق در یکپارچگی اتصالات تبدیلی
متریال به کار رفته در ساخت فیتینگ ها باید با شرایط آب و هوایی و میزان رطوبت محیط نصب همخوانی کامل داشته باشد. به عنوان مثال، استفاده از ورق های با گالوانیزه سرد در محیط های به شدت مرطوب یا اسیدی منجر به خوردگی سریع اتصالات میشود. پوسیدگی تبدیل ها در نهایت باعث فروپاشی سازه و سقوط کابل های سنگین برق به زمین خواهد شد.
تفاوت ضخامت ورق فیتینگ با سینی اصلی نیز یکپارچگی اتصالات را از بین برده و نقاط ضعف ساختاری ایجاد میکند. ورق های نازک تر در اثر بارهای دینامیکی ناشی از کشش کابل ها در زمان نصب به سرعت دچار تغییر شکل میشوند. برای حفظ ایمنی، همواره باید ضخامت ورق و نوع پوشش حفاظتی فیتینگ ها با قطعات اصلی همخوانی فنی کامل داشته باشد.
جدول مقایسه فنی انواع تبدیل سینی کابل بر اساس نوع کاربری
به منظور درک بهتر تفاوت ها و انتخاب دقیق تر این فیتینگ ها در طراحی شبکه توزیع برق، مشخصات اساسی انواع تبدیل ها در جدول زیر خلاصه شده است. این جدول مقایسه ای به طراحان کمک میکند تا با سنجش دقیق محدودیت های فضایی و بودجه ای پروژه، بهترین گزینه را انتخاب کنند.
| نوع تبدیل سینی کابل | جهت انحراف مسیر | توزیع بار مکانیکی | محدودیت فضایی پروژه | نیاز به ساپورت جانبی |
|---|---|---|---|---|
| تبدیل مستقیم (متقارن) | بدون انحراف (هم راستا با مرکز) | کاملاً متوازن و یکنواخت | حداقل محدودیت فضا | استاندارد (یک ساپورت در مرکز) |
| تبدیل جانبی راست | انحراف کامل به سمت راست | ناهمگون (تمرکز بار در سمت راست) | مناسب برای عبور از کنار ستون سمت چپ | ویژه (تقویت ساپورت در دهانه خروجی) |
| تبدیل جانبی چپ | انحراف کامل به سمت چپ | ناهمگون (تمرکز بار در سمت چپ) | مناسب برای عبور از کنار ستون سمت راست | ویژه (تقویت ساپورت در دهانه خروجی) |
تحلیل داده های جدول نشان میدهد که مدل های متقارن ایمن ترین توزیع بار را دارند و اولویت اول طراحی مسیر به شمار میروند. با این حال، در محیط های پیچیده صنعتی با موانع فیزیکی متعدد، تبدیل های نامتقارن نقشی گره گشا در دور زدن موانع ایفا میکنند. مهندسان طراح باید بر اساس این پارامترها و با کمک نرم افزارهای شبیه سازی، فیتینگ نهایی را مشخص سازند.
چک لیست بازرسی فنی و کنترل کیفیت قطعات تبدیلی پیش از نصب
پیش از آغاز عملیات نصب در کارگاه، کنترل کیفیت قطعات تبدیلی بر اساس استانداردهای پذیرفته شده پروژه الزامی است. در ابتدا باید ابعاد دهانه ها، زاویه انحراف و ضخامت ورق ها با نقشه های اجرایی مصوب به طور دقیق تطبیق داده شود. وجود هرگونه ناصافی، پلیسه، لبه تیز یا خرابی در پوشش گالوانیزه قطعات باید منجر به مرجوع شدن آن ها گردد.
همچنین سوراخ های اتصال پیچ و مهره ها باید از نظر موقعیت و اندازه بررسی شوند تا نیازی به سوراخ کاری مجدد نباشد. سلامت فیزیکی قطعات و عدم وجود تاب خوردگی در بدنه تبدیل ها از دیگر موارد مهم در چک لیست کنترل کیفیت است. با خرید مستقیم تجهیزات استاندارد از مراکز معتبر توزیع سینی کابل تهران میتوان از کیفیت نهایی و ایمنی فیتینگ ها اطمینان یافت.
سوالات متداول
چرا استفاده از تبدیل های استاندارد سینی کابل در نقاط تغییر عرض الزامی است؟
استفاده از این قطعات مانع از ایجاد زوایای تیز، سایش عایق کابل ها و تمرکز تنش های مکانیکی مخرب بر روی اتصالات فلزی سیستم میشود.
تفاوت اصلی تبدیل های متقارن و نامتقارن در طراحی مسیر چیست؟
تبدیل های متقارن عرض سینی را از هر دو طرف به طور مساوی تغییر میدهند اما مدل های نامتقارن تغییر عرض را فقط از یک سمت اعمال میکنند.
برای حفظ پیوستگی ارت در محل نصب تبدیل سینی کابل چه اقدامی لازم است؟
بستن محکم پیچ و مهره های اسپلیس و استفاده از تسمه های همبندی مسی در طرفین اتصال برای انتقال جریان های خطا به زمین ضروری است.
چگونه ضخامت ورق مناسب برای تبدیل سینی کابل تعیین میشود؟
ضخامت ورق باید بر اساس بیشترین وزن کابل های عبوری، فاصله ساپورت ها و متناسب با ضخامت شاخه های مستقیم سینی انتخاب شود.
