پیچ سینی کابل فقط یک قطعه مصرفی ساده نیست. این اتصال، پایداری مکانیکی، ایمنی کابلها و پیوستگی الکتریکی مسیر را کنترل میکند. اگر نوع پیچ، گرید، رزوه یا پوشش اشتباه انتخاب شود، کل مسیر تحت بار، لرزش و خوردگی آسیب میبیند. انتخاب درست، عمر سینی را بالا میبرد و ریسک شلشدن، دفرمهشدن ورق و افت کیفیت اتصال را کم میکند.
در بسیاری از پروژهها، تصمیمگیری درباره اتصالات به مرحله خرید سینی کابل محدود نمیشود. بخش مهم ماجرا، انتخاب دقیق پیچ، مهره و واشر متناسب با جنس ورق، شرایط محیطی و الزامات نصب است. این موضوع در پروژههای صنعتی، ساختمانی و زیرساختی اهمیت بیشتری دارد، چون یک اتصال ضعیف میتواند به افت استحکام، خوردگی گالوانیکی و حتی پارگی روکش کابل منجر شود.
اهمیت اتصالات ایمن در پایداری مکانیکی و الکتریکی سینی کابل
سینی کابل یک سازه پیوسته است و هر نقطه اتصال در آن، بخشی از رفتار کل مسیر را تعیین میکند. وقتی پیچ و مهره مناسب انتخاب شود، بار به شکل یکنواخت بین بدنه، رابط و ساپورت توزیع میشود. در نتیجه، فشار موضعی کم میشود و سوراخهای اتصال در بلندمدت تغییر شکل نمیدهند. اهمیت اتصال فقط به استحکام محدود نیست. در بسیاری از طراحیها، سینی باید پیوستگی الکتریکی قابل اعتماد داشته باشد.
اگر سطح تماس ضعیف باشد، مقاومت الکتریکی بالا میرود و کیفیت bonding افت میکند. این اتفاق در فضاهای صنعتی، جایی که ارتینگ و همبندی الکتریکی مهم است، یک ضعف جدی محسوب میشود. هرچه طول مسیر بیشتر شود، نقش جزئیات اتصال پررنگتر میشود. لرزش تجهیزات، انبساط حرارتی و تنش ناشی از وزن کابلها، همگی روی نقاط اتصال متمرکز میشوند.
به همین دلیل، انتخاب پیچ سینی کابل و مهره باید بر اساس عملکرد واقعی انجام شود، نه صرفاً بر اساس قیمت یا در دسترس بودن. وقتی این نگاه فنی نادیده گرفته شود، معمولاً هزینههای پنهان پروژه بالا میرود. در این شرایط، قیمت اتصالات سینی کابل دیگر فقط یک عدد خرید نیست. این عدد، مستقیماً با دوام اتصال، ایمنی مسیر و هزینه نگهداری آینده ارتباط پیدا میکند.
بررسی انواع پیچ و مهره پرکاربرد برای سینی کابل
رایجترین اتصال در مسیرهای متداول، پیچهای متریک به همراه مهره و واشر استاندارد است. اما همه پیچها برای همه کاربردها مناسب نیستند. شکل سر پیچ، نوع گلویی، کلاس مقاومتی، جنس متریال و هماهنگی آن با بدنه سینی، نتیجه نهایی را تعیین میکند.

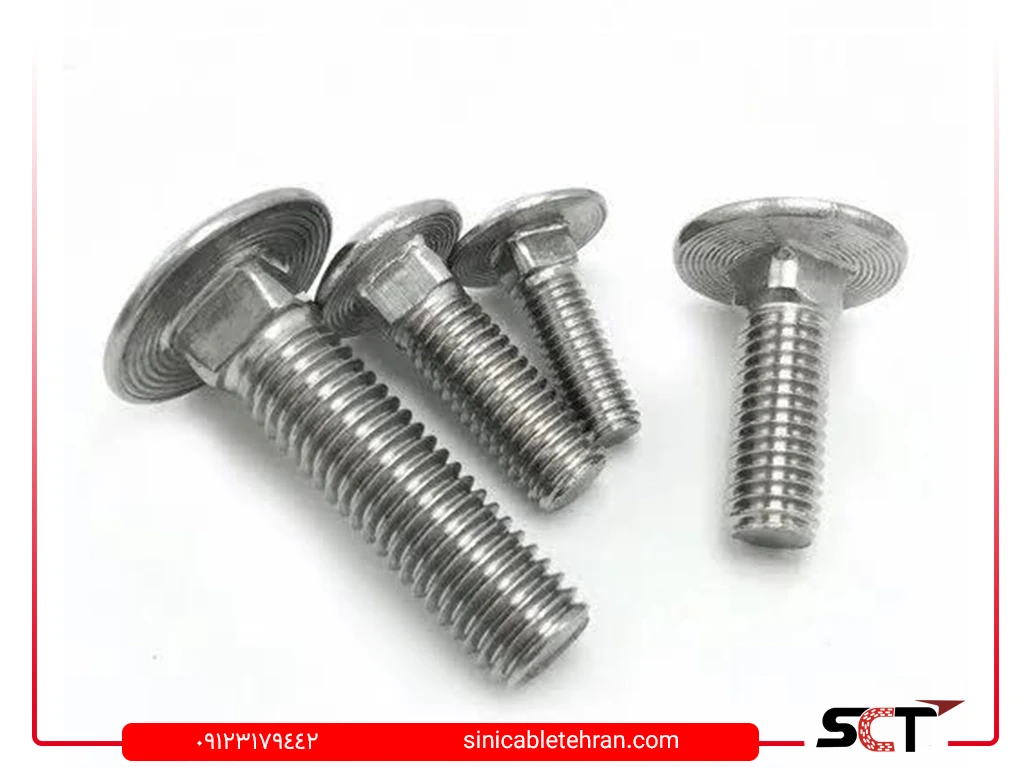

پیچ کله قارچی برای عبور ایمن کابل
در بخش داخلی سینی، بهترین انتخاب معمولاً پیچ کله قارچی است. سر محدب این پیچ سینی کابل، لبه تیز ندارد و خطر تماس خشن با روکش کابل را کم میکند. این مزیت زمانی مهمتر میشود که مسیر کابل متراکم باشد یا کابلها هنگام نصب و سرویس، روی محل اتصال کشیده شوند. گلویی چهارگوش زیر سر پیچ، مزیت دوم این مدل است. این بخش، پیچ را داخل سوراخ ثابت نگه میدارد و مانع چرخش آن هنگام سفتکردن مهره میشود.

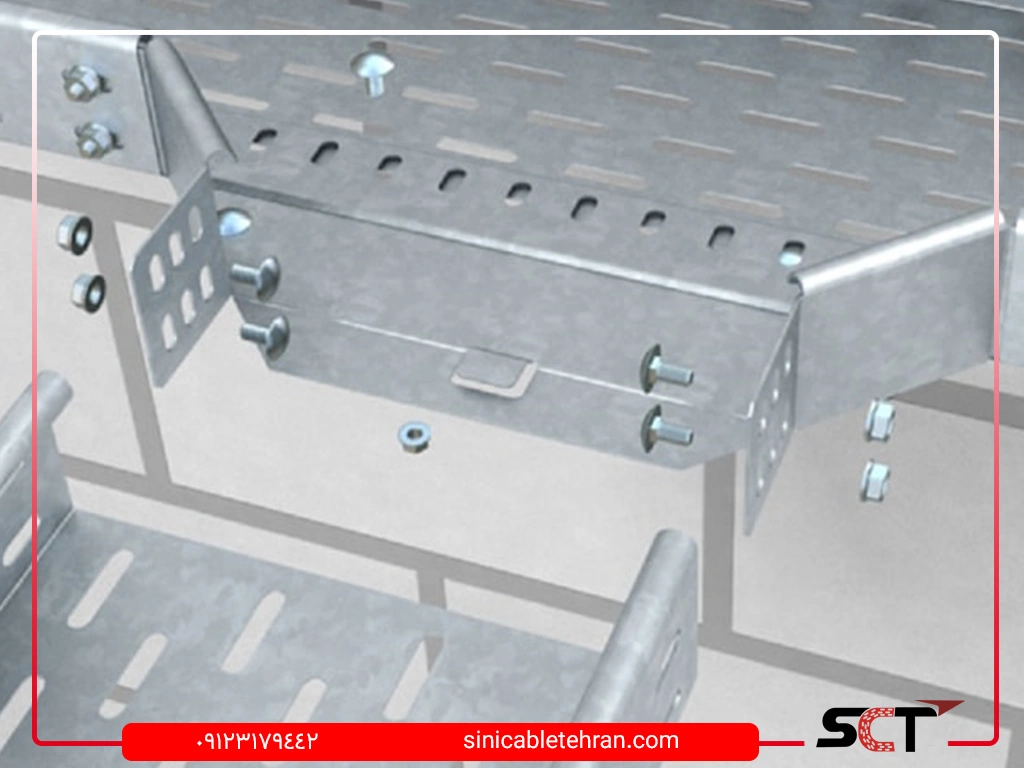

در نتیجه، نصب سریعتر انجام میشود و احتمال آسیب به پوشش بدنه کمتر خواهد بود. در اتصالات استاندارد، معمولاً سر پیچ داخل سینی قرار میگیرد و مهره در بیرون بسته میشود. این آرایش، سطح داخلی را نرمتر نگه میدارد و برای عبور ایمن کابل مناسبتر است. به همین دلیل، پیچ قارچی در بسیاری از پروژههای حرفهای، انتخاب اول برای اتصال بدنه و رابط سینی است.
پیچ ششگوش و آلن برای بخشهای سازهای
پیچهای ششگوش و آلن بیشتر در اتصالاتی استفاده میشوند که داخل بستر عبور کابل قرار ندارند. برای نمونه، در بعضی ساپورتها، براکتها یا اتصالات جانبی، این مدلها کاربرد دارند. مزیت آنها، دسترسی بهتر ابزار و امکان کنترل دقیقتر گشتاور بستن است. با این حال، استفاده از پیچ ششگوش معمولی در فضای داخلی سینی، همیشه انتخاب مناسبی نیست. سر برجسته و لبهدار پیچ سینی کابل میتواند تماس سختتری با کابل ایجاد کند. هرجا احتمال تماس مستقیم با کابل وجود دارد، باید از فرمهای ایمنتر استفاده شود.
مهره فلنجدار و مهره قفلی
مهره فلنجدار به دلیل سطح تماس بیشتر، فشار را بهتر توزیع میکند. این ویژگی روی ورقهای نازک اهمیت زیادی دارد. مهره قفلی نیز در محیطهای لرزشی مفید است، چون احتمال بازشدن تدریجی اتصال را کم میکند. در مسیرهایی که تجهیزات مکانیکی مجاور، لرزش ایجاد میکنند، استفاده از مهره قفلی تصمیم منطقیتری است. اگر این انتخاب با واشر مناسب همراه شود، دوام اتصال بهطور محسوسی بهتر میشود.
واشر تخت و واشر فنری
واشر تخت، نیروی فشاری پیچ سینی کابل را روی سطح بزرگتری پخش میکند. این قطعه ساده، از لهشدن موضعی ورق و تخریب زودهنگام پوشش جلوگیری میکند. در بسیاری از اتصالات استاندارد، حذف واشر تخت یک خطای اجرایی آشکار است. واشر فنری در محیطهایی که لرزش وجود دارد، نقش تکمیلی مهمی دارد. این واشر به حفظ تنش اتصال کمک میکند و افت گشتاور را کاهش میدهد. البته انتخاب آن باید با طراحی سازنده و شرایط واقعی پروژه هماهنگ باشد.
استانداردهای ابعادی و رزوهکاری در پیچ و مهره سینی کابل
بخش مهمی از کیفیت اتصال، به استاندارد ابعاد و رزوه بستگی دارد. در بیشتر سیستمهای سینی کابل، رزوه متریک ISO مبنای انتخاب است. این موضوع، هم دسترسی تأمین را آسان میکند و هم سازگاری قطعات مختلف را بالا میبرد. دو سایز متداول در این حوزه، M6 و M8 هستند. سایز M6 در بخش زیادی از اتصالات بدنه، رابط و درپوش کاربرد دارد. این سایز، تعادل خوبی بین استحکام، سرعت نصب و وزن اتصال ایجاد میکند.
سایز M8 بیشتر زمانی مطرح میشود که بار بالاتر باشد یا ضخامت قطعات بیشتر شود. انتخاب طول پیچ به همان اندازه مهم است. پیچ سینی کابل کوتاه، درگیری رزوه کافی ایجاد نمیکند و اتصال را ضعیف میسازد. پیچ بلند هم میتواند از سمت دیگر بیرون بزند و در فضای مجاور مزاحمت ایجاد کند. طول مناسب باید بر اساس مجموع ضخامت بدنه، رابط، واشر و مهره انتخاب شود. تلرانس رزوه نیز نباید نادیده گرفته شود. رزوه نامنظم یا بیکیفیت، باعث سایش سریع، بستن ناقص و افت گشتاور میشود. در پروژههای حساس، کنترل یکنواختی رزوه و کیفیت ساخت، بخشی از کنترل کیفی ورودی است.
| جزء | انتخاب رایج | کاربرد معمول | نکته فنی |
|---|---|---|---|
| پیچ | M6 | اتصالات عمومی بدنه و رابط | انتخاب متداول برای اغلب مسیرها |
| پیچ | M8 | اتصالات سنگینتر یا ضخیمتر | نیازمند سوراخ و طراحی متناسب |
| رزوه | متریک ISO | هماهنگی قطعات استاندارد | کیفیت رزوه روی دوام اتصال اثر مستقیم دارد |
| واشر | تخت و فنری | توزیع تنش و مقاومت در برابر لرزش | حذف آنها در بسیاری موارد خطای اجرایی است |
متالورژی و پوششهای ضدخوردگی در انتخاب اتصال مناسب
هیچ پیچ و مهرهای بدون توجه به محیط نصب انتخاب نمیشود. رطوبت، بخار شیمیایی، فضای باز، آلودگی صنعتی و اختلاف دمای شدید، روی طول عمر اتصال اثر مستقیم دارند. به همین دلیل، جنس متریال و نوع پوشش باید با محیط و با خود سینی کابل هماهنگ باشد.
گالوانیزه سرد برای محیط خشک
پیچ و مهره با پوشش گالوانیزه سرد، برای فضاهای داخلی و کمخطر مناسب است. این گزینه، اقتصادی و در دسترس است و در پروژههایی که رطوبت بالا یا شرایط خورنده وجود ندارد، عملکرد قابل قبولی ارائه میدهد. با این حال، در محیط صنعتی خشن یا فضای باز، این پوشش محدودیت دارد. اگر از آن در شرایط نامناسب استفاده شود، سرعت افت کیفیت بیشتر میشود و اتصال زودتر نیاز به بازبینی یا تعویض پیدا میکند.
گالوانیزه گرم برای محیط مرطوب و صنعتی
در فضاهای بیرونی، نیمهمرطوب یا صنعتی، گالوانیزه گرم انتخاب مطمئنتری است. ضخامت پوشش بیشتر است و مقاومت به خوردگی بالاتر میرود. این ویژگی برای پروژههایی مهم است که دسترسی سرویس دشوار دارند یا دوره بهرهبرداری طولانی تعریف شده است. تطابق پوشش پیچ سینی کابل با پوشش بدنه سینی، یک اصل مهم است. اگر بدنه سینی گالوانیزه گرم باشد، بهتر است پیچ و مهره نیز از همین خانواده انتخاب شوند. این هماهنگی، احتمال خوردگی گالوانیک را کم میکند و رفتار اتصال را پایدارتر نگه میدارد.
استنلس استیل SS304 و SS316 برای محیط فوقخورنده
وقتی پروژه در منطقه ساحلی، شیمیایی یا بسیار مرطوب اجرا میشود، استنلس استیل مطرح میشود. گرید SS304 در بسیاری از محیطهای خورنده متوسط مناسب است. اما در شرایط سختتر، SS316 مقاومت بهتری در برابر خوردگی ارائه میدهد. با وجود مزیت بالای استنلس استیل، این متریال همیشه پاسخ پیشفرض نیست. اگر با بدنهای از جنس متفاوت ترکیب شود، باید سازگاری الکتروشیمیایی آن بررسی شود.
در غیر این صورت، امکان شکلگیری خوردگی گالوانیکی وجود دارد و مزیت اولیه از بین میرود. در پروژههای حرفهای، تنها اسم متریال کافی نیست. گواهی مواد، کیفیت ساخت، یکنواختی پوشش و در برخی موارد نتایج تست سالتاسپری نیز اهمیت دارند. این دادهها، کیفیت واقعی قطعه را مشخص میکنند و ریسک انتخاب ضعیف را کم میسازند.
الزامات نصب و بازرسی بر اساس NEMA VE 2
حتی بهترین پیچ و مهره، با نصب نادرست نتیجه مطلوب نمیدهد. یکی از نکات مهم در نصب، اعمال گشتاور بستن متناسب است. اگر پیچ بیش از حد سفت شود، ورق سینی یا رابط دفرمه میشود و پوشش سطحی آسیب میبیند. اگر هم کم سفت شود، اتصال تحت لرزش و بارگذاری شل خواهد شد. چیدمان صحیح پیچها روی رابط نیز اهمیت زیادی دارد. پیچ باید در نقاط تعریفشده بسته شود تا انتقال بار یکنواخت باشد.
بستن نامتقارن یا حذف یکی از نقاط اتصال، تمرکز تنش ایجاد میکند و دوام مسیر را کاهش میدهد. در نصب حرفهای، سطح تماس قطعات باید تمیز و بدون مانع غیرضروری باشد. اگر پوشش اضافی، تاب ورق یا مونتاژ نامناسب وجود داشته باشد، تماس واقعی کاهش مییابد. نتیجه این وضعیت، هم افت کیفیت مکانیکی است و هم افزایش مقاومت الکتریکی در نقطه اتصال. پس از نصب نهایی، تست پیوستگی الکتریکی اتصالات اهمیت پیدا میکند.

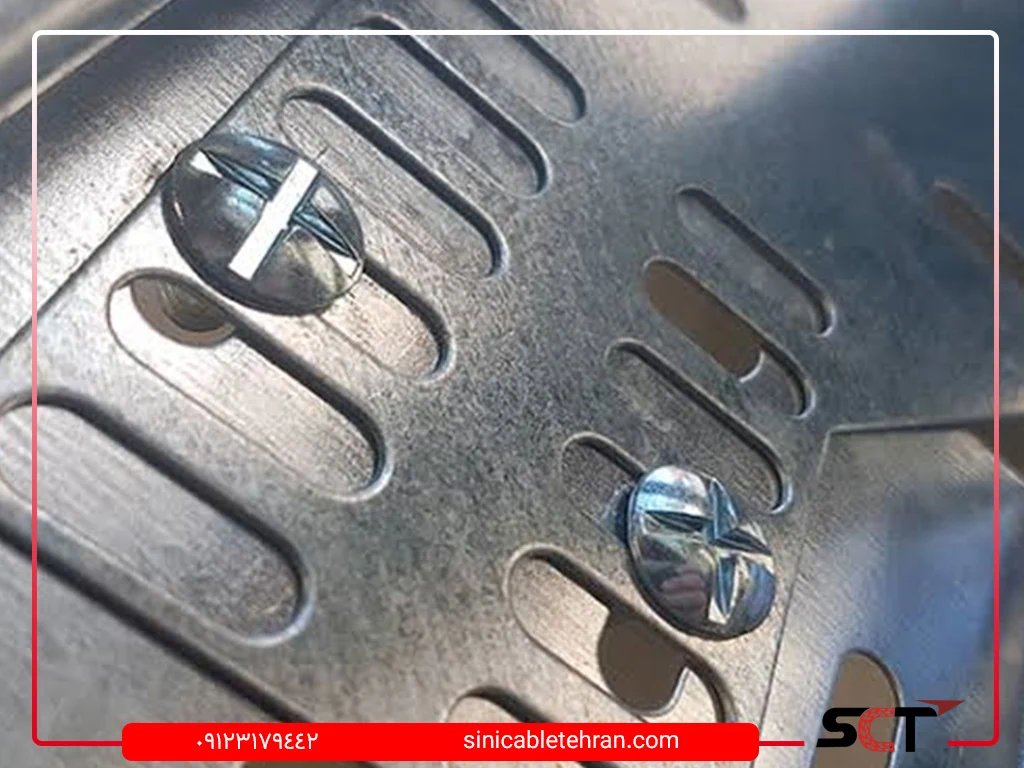

این آزمون نشان میدهد که bonding در طول مسیر حفظ شده یا نه. در پروژههایی که سینی بخشی از مسیر همبندی محسوب میشود، این کنترل نباید حذف شود. بازرسی چشمی نیز باید جدی گرفته شود. صاف بودن سر پیچ داخل سینی، درگیری کافی رزوه، سلامت واشرها، یکنواختی سفتکردن و نبود آسیب به پوشش، مواردی هستند که در کنترل نهایی بررسی میشوند.
اشتباهات متداول در انتخاب و نصب پیچ و مهره سینی کابل
یکی از خطاهای رایج، استفاده از پیچ سینی کابل سرششگوش معمولی در فضای داخلی سینی است. این انتخاب، مخصوصاً در مسیرهای متراکم، خطر تماس خشن با کابل و پارگی روکش را بالا میبرد. در چنین شرایطی، پیچ کله قارچی راهحل ایمنتری است. خطای دوم، سفتکردن بیش از حد اتصال است. بسیاری تصور میکنند هرچه اتصال سفتتر باشد، بهتر است. در عمل، این رفتار میتواند سوراخ ورق را تغییر شکل دهد، پوشش گالوانیزه را بشکند و کیفیت تماس را پایین بیاورد.
حذف واشر فنری در محیطهای دارای لرزش نیز اشتباه مهمی است. در این فضاها، اتصال بدون کنترل ارتعاش، بهمرور افت گشتاور پیدا میکند. این افت شاید در روزهای اول دیده نشود، اما در دوره بهرهبرداری مشکلساز خواهد شد. اشتباه بعدی، بیتوجهی به تطابق متریال پیچ با بدنه سینی است. ترکیب نامناسب فلزات در حضور رطوبت، زمینه خوردگی گالوانیکی را فراهم میکند. نتیجه آن، کاهش عمر اتصال و افزایش هزینه تعمیرات است.
در برخی پروژهها، تنها معیار انتخاب، قیمت پایینتر است. این نگاه کوتاهمدت، معمولاً هزینه بلندمدت بیشتری ایجاد میکند. چون اتصال بیکیفیت، سرویس، تعویض و ریسک اجرایی بیشتری به پروژه تحمیل میکند.
جمعبندی و راهنمای انتخاب بهترین پیچ و مهره برای سینی کابل
اگر هدف، یک انتخاب مطمئن و صنعتی باشد، باید ابتدا محل استفاده مشخص شود. برای اتصالات داخل بستر عبور کابل، پیچ کله قارچی معمولاً بهترین گزینه است. برای بخشهای عمومی، سایز M6 در بسیاری از پروژهها پاسخگو است و در شرایط سنگینتر، M8 بررسی میشود. اگر محیط خشک و داخلی باشد، گالوانیزه سرد میتواند کافی باشد. اگر مسیر در فضای باز یا محیط صنعتی قرار گیرد، گالوانیزه گرم انتخاب منطقیتری است. در محیطهای بسیار خورنده، SS304 و SS316 باید با توجه به شرایط واقعی پروژه ارزیابی شوند.
مهره فلنجدار یا قفلی، همراه با واشر تخت و در صورت نیاز واشر فنری، کیفیت اتصال را بالاتر میبرد. در کنار آن، گشتاور بستن، چیدمان صحیح پیچها و تست پیوستگی الکتریکی، سه عامل اجرایی تعیینکننده هستند. نتیجه نهایی این است که بهترین پیچ و مهره، لزوماً گرانترین گزینه نیست.
بهترین انتخاب، اتصالی است که با طراحی سینی، محیط نصب، نوع بارگذاری و استاندارد اجرا هماهنگ باشد. در پروژههایی که کیفیت، دوام و ایمنی اولویت دارند، این تصمیم باید با نگاه فنی و نه صرفاً تجاری انجام شود. اگر هدف شما اجرای حرفهای در بازار سینی کابل تهران است، این جزئیات همان نقطهای هستند که کیفیت واقعی محصول و نصب را از نمونههای معمولی جدا میکنند.
سوالات متداول
آیا برای همه مدلهای سینی کابل باید از پیچ کله قارچی استفاده کرد؟
نه. این مدل بیشتر برای نقاطی مناسب است که کابل با سطح داخلی سینی در تماس یا مجاورت باشد. در اتصالات سازهای جانبی، بسته به طراحی، مدلهای دیگر هم قابل استفاده هستند.
پیچ سینی کابل سایز M6 بهتر است یا M8؟
پیچ سینی کابل M6 در بسیاری از اتصالات عمومی سینی کابل استاندارد و رایج است. اما وقتی بار بیشتر شود یا قطعات ضخیمتر باشند، M8 میتواند انتخاب مناسبتری باشد.
آیا گالوانیزه سرد برای محیط بیرونی مناسب است؟
معمولاً انتخاب ایدهآلی نیست. برای فضای باز یا شرایط صنعتی، گالوانیزه گرم دوام بیشتری دارد و ریسک خوردگی را بهتر کنترل میکند.
چرا تطابق پوشش پیچ سینی کابل با بدنه سینی مهم است؟
چون عدم تطابق متریال و پوشش میتواند خوردگی گالوانیکی ایجاد کند. این پدیده، عمر اتصال را کم میکند و باعث افت عملکرد مکانیکی و الکتریکی میشود.
آیا تست پیوستگی الکتریکی بعد از نصب ضروری است؟
در پروژههایی که bonding و همبندی الکتریکی اهمیت دارد، بله. این تست نشان میدهد اتصالها از نظر الکتریکی عملکرد قابل قبول دارند و مسیر دچار ضعف نشده است.
