راهنمای جامع نصب سینی کابل سقفی؛ نکات ایمنی و انتخاب براکت مناسب

طراحی و اجرای زیرساخت‌های الکتریکی در پروژه‌های مدرن، نیازمند اتخاذ رویکردهای مهندسی است که توازن میان ایمنی، دسترسی و بهینه‌سازی فضا را برقرار کنند. در این میان، سینی کابل سقفی به عنوان یک راهکار استراتژیک برای مدیریت حجم انبوه کابل‌ها در ارتفاع شناخته می‌شود که ضمن محافظت از هادی‌ها در برابر آسیب‌های فیزیکی، نظم بصری و فنی فوق‌العاده‌ای به محیط‌های صنعتی و اداری می‌بخشد. انتخاب درست متریال و روش نصب در این سیستم، نه تنها طول عمر کابل‌کشی را افزایش می‌دهد، بلکه هزینه‌های نگهداری و عیب‌یابی را در بلندمدت به حداقل می‌رساند.

بسیاری از استراتژیست‌ها و مهندسان ناظر بر این باورند که کیفیت نهایی یک پروژه انتقال قدرت، در گرو انتخاب هوشمندانه تجهیزات از بازارهای تخصصی مانند سینی کابل تهران است. بررسی دقیق پارامترهایی نظیر ظرفیت باربری، نوع پوشش گالوانیزه و هماهنگی اتصالات سینی کابل با بدنه اصلی، از پیش‌نیازهای یک نصب استاندارد به شمار می‌رود. همچنین، آگاهی از نوسانات قیمت سینی کابل به پیمانکاران کمک می‌کند تا با مدیریت بودجه، قطعاتی با بالاترین استانداردهای ایمنی را بدون به خطر انداختن کیفیت سازه تهیه کنند.

خرید سینی کابل

سینی کابل کد TSC - 101

سینی کابل سقفی چیست و چه کاربردی دارد؟

سینی کابل سقفی یک سیستم نگهدارنده صلب و پیوسته است که برای هدایت کابل‌های برق، شبکه و فیبر نوری در زیر سقف ساختمان‌ها طراحی و اجرا می‌شود. این تجهیزات معمولاً از ورق‌های فولادی با روکش گالوانیزه یا آلومینیوم ساخته می‌شوند تا بتوانند وزن کابل‌های سنگین را در دهانه‌های طولانی تحمل کنند. استفاده از این بستر سقفی، مانع از انباشت کابل‌ها در مسیرهای پرتردد شده و ایمنی زیرساخت‌های الکتریکی را به طور چشمگیری ارتقا می‌دهد.

تعریف سینی کابل سقفی در مسیرهای تأسیساتی

در ادبیات مهندسی برق، سینی کابل سقفی به عنوان یک «بزرگراه تأسیساتی» شناخته می‌شود که وظیفه تفکیک و انتقال هادی‌های انرژی و داده را بر عهده دارد. این سیستم با استفاده از آویزهای رزوه شده و براکت‌های فولادی به دال بتنی یا تیرهای فلزی سقف متصل شده و یک مسیر معلق و امن را ایجاد می‌کند. ساختار سوراخ‌دار (Punch) در بدنه این سینی‌ها، علاوه بر کاهش وزن نهایی، امکان بستن کابل‌ها با کمربندهای مخصوص و تخلیه حرارتی هادی‌ها را فراهم می‌سازد.

تفاوت نصب سقفی با نصب دیواری و زمینی

نصب سقفی بر خلاف روش‌های دیواری، بار مکانیکی را به اسکلت اصلی ساختمان منتقل کرده و تداخل با بازشوها، پنجره‌ها و سایر تجهیزات دیواری را به صفر می‌رساند. در روش‌های زمینی، کابل‌ها همواره در معرض رطوبت، مواد شیمیایی و ضربه‌های فیزیکی ناشی از حرکت ماشین‌آلات هستند، در حالی که نصب در ارتفاع، کابل‌ها را از تمامی این مخاطرات مصون می‌دارد. همچنین، سیستم‌های سقفی اجازه می‌دهند تا از فضای بی‌استفاده بالای سر برای عبور حجم عظیمی از تأسیسات استفاده شود.

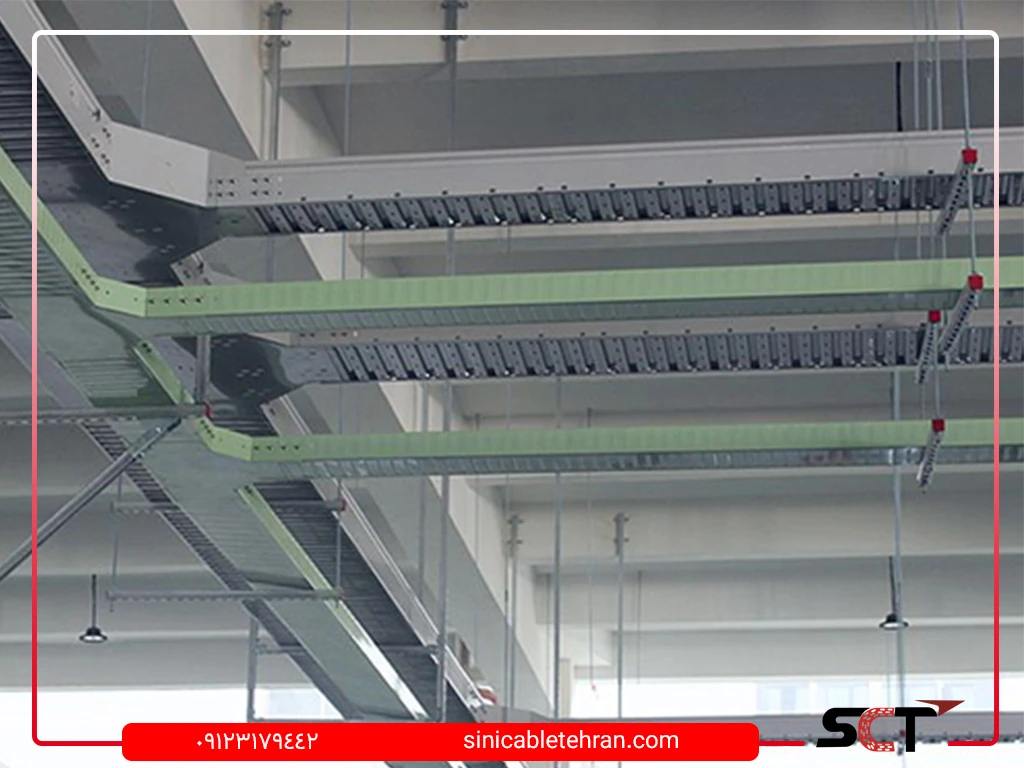

کاربرد سینی کابل سقفی در ساختمان ها و پروژه های صنعتی

در کارخانه‌ها، نیروگاه‌ها و مراکز داده که تعداد خروجی‌های برق و شبکه بسیار زیاد است، سینی کابل سقفی تنها راهکار عملی برای سازمان‌دهی کابل‌ها محسوب می‌شود. این بسترها امکان اجرای مسیرهای موازی و چندطبقه را فراهم می‌کنند که برای تفکیک کابل‌های فشار قوی از کابل‌های حساس ابزار دقیق ضروری است. در ساختمان‌های تجاری نیز، این سیستم‌ها به دلیل سهولت در تغییر چیدمان و افزودن کابل‌های جدید در آینده، محبوبیت بالایی دارند.

مقایسه فنی انواع روش های نصب و متعلقات

برای درک بهتر تفاوت‌های عملکردی در سیستم‌های نگهدارنده، بررسی مشخصات فنی و ظرفیت‌های هر روش الزامی است. جدول زیر راهنمای دقیقی برای انتخاب بهینه بر اساس شرایط محیطی و بارگذاری ارائه می‌دهد.

چه زمانی استفاده از سینی کابل سقفی بهترین انتخاب است؟

تصمیم‌گیری برای استفاده از سیستم سقفی معمولاً تحت تأثیر محدودیت‌های فضایی و نیاز به پایداری بلندمدت سیستم توزیع برق اتخاذ می‌شود. زمانی که کف ساختمان باید برای استقرار ماشین‌آلات سنگین یا تردد مداوم پرسنل کاملاً آزاد باشد، سقف به عنوان تنها بستر ایمن برای عبور کابل‌ها مطرح می‌گردد. این روش به ویژه در سازه‌هایی با سقف‌های بلند و فضاهای باز (Open Plan) راندمان بسیار بالایی از نظر مدیریت مسیر ارائه می‌دهد.

وقتی مسیر افقی روی دیوار امکان پذیر نیست

در پروژه‌های بازسازی یا ساختمان‌هایی که دیوارها از جنس پارتیشن‌های سبک و غیرباربر هستند، امکان نصب ساپورت‌های سنگین دیواری وجود ندارد. انتقال بار به سقف اصلی، از تخریب دیوارهای نازک جلوگیری کرده و پایداری سیستم را به اسکلت فلزی یا بتنی ساختمان گره می‌زند. این رویکرد همچنین از تداخل کابل‌ها با تأسیسات لوله‌کشی که معمولاً در تراز میانی دیوارها نصب می‌شوند، جلوگیری می‌کند.

وقتی باید کابل ها از مسیر بالاسری عبور کنند

در انبارها و مراکز لجستیک که از لیفتراک‌های بلند استفاده می‌شود، عبور کابل‌ها از کف یا در ترازهای پایین دیوار خطر تصادف و قطع جریان برق را به همراه دارد. با نصب سینی کابل در بالاترین تراز ممکن، ریسک آسیب‌های مکانیکی ناشی از جابه‌جایی کالاها به حداقل می‌رسد. این جداسازی فیزیکی، ضریب ایمنی محیط کار را افزایش داده و از بروز حوادث ناخواسته الکتریکی پیشگیری می‌نماید.

وقتی دسترسی، نظم و توسعه آینده اهمیت دارد

پروژه‌هایی که در فازهای مختلف اجرا می‌شوند، به زیرساختی نیاز دارند که بدون تخریب و صرف هزینه‌های گزاف، قابلیت ارتقا داشته باشد. سینی‌های سقفی به دلیل ماهیت ماژولار خود، اجازه می‌دهند تا در هر زمان، شاخه‌های جدیدی به مسیر اضافه شده یا کابل‌های قدیمی با هادی‌های با ظرفیت بالاتر جایگزین شوند. این ویژگی برای صنایعی که مدام در حال به‌روزرسانی خطوط تولید خود هستند، یک مزیت رقابتی محسوب می‌شود.

وقتی محدودیت فضا در کف یا دیوار وجود دارد

در اتاق‌های فنی پست برق یا موتورخانه‌ها که بخش بزرگی از فضا توسط دیگ‌های بخار، پمپ‌ها و تابلوهای برق اشغال شده است، سقف تنها فضای آزاد باقیمانده است. استفاده از سینی کابل سقفی در این محیط‌ها، ترافیک تأسیساتی را به سطوح بالایی منتقل کرده و فضای کافی برای تردد پرسنل تعمیرات و نگهداری در کف فراهم می‌آورد. این استراتژی، دسترسی به شیرآلات و تابلوهای کنترل را در مواقع بحرانی تسهیل می‌کند.

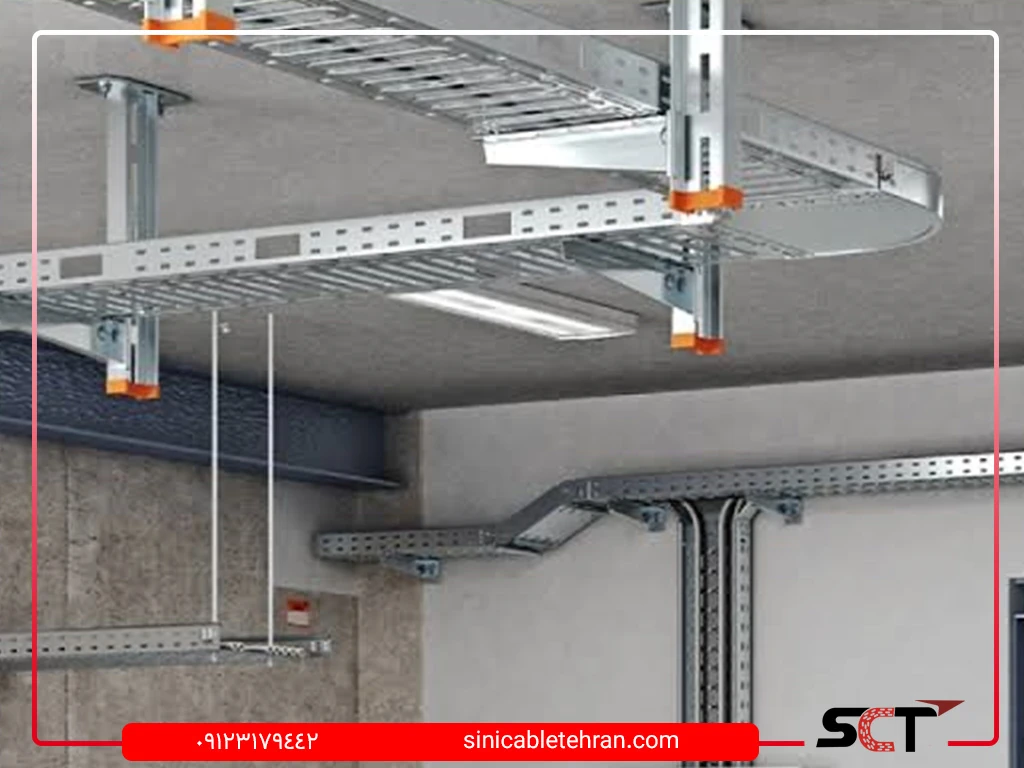

انواع براکت و ساپورت مناسب برای سینی کابل سقفی کدام اند؟

عملکرد یک سیستم نگهدارنده سقفی به شدت به نوع براکت‌ها و آویزهایی بستگی دارد که بار را از سینی به سازه سقف منتقل می‌کنند. براکت‌ها باید علاوه بر تحمل وزن استاتیکی، در برابر نیروهای دینامیکی ناشی از لرزش‌های محیطی و باد (در فضاهای نیمه‌باز) نیز مقاوم باشند. استفاده از متریال با ضخامت استاندارد و پوشش‌های ضدخوردگی در ساخت این قطعات، از افتادگی مسیر در طول زمان جلوگیری می‌کند.

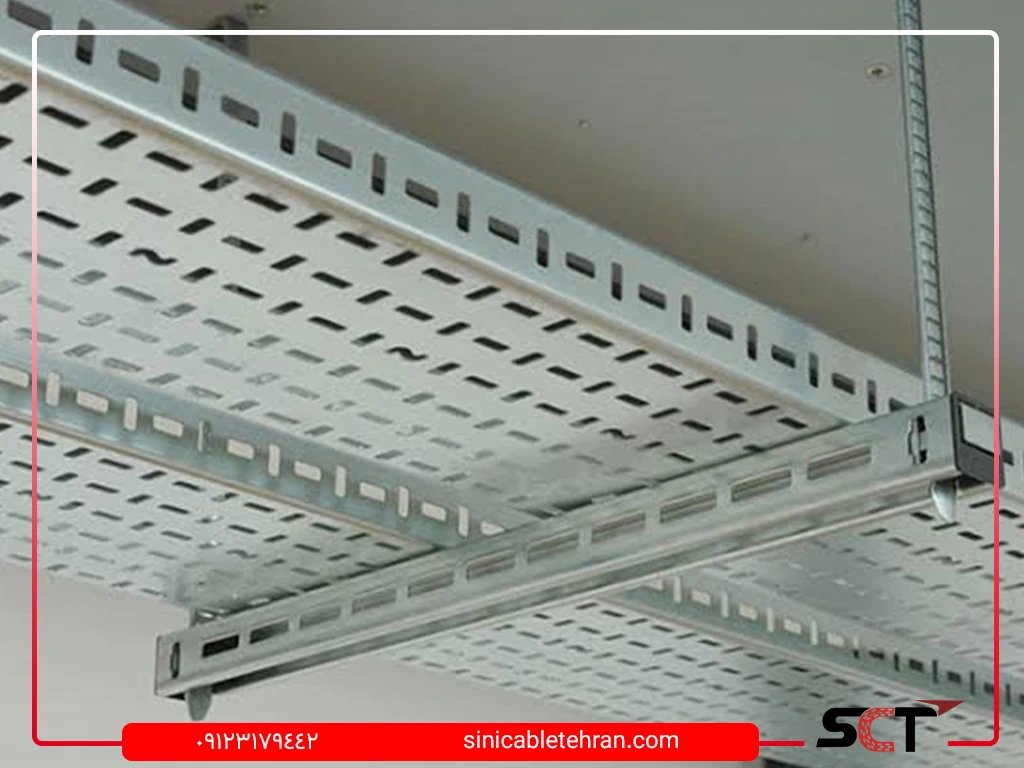

براکت ذوزنقه ای

براکت ذوزنقه‌ای که از یک پروفیل سی‌چنل (C-Channel) و دو میله آویز در طرفین تشکیل شده، مستحکم‌ترین روش برای مهار سینی‌های عریض است. این ساختار بار را به طور مساوی بین دو نقطه اتصال سقف توزیع کرده و مانع از تاب خوردگی یا انحراف عرضی سینی کابل می‌شود. برای پروژه‌هایی که کابل‌های فشار قوی با وزن بالا حمل می‌کنند، این مدل ساپورت به دلیل صلبیت بالا، انتخاب اول مهندسان است.

براکت کنسولی یا L شکل

این نوع ساپورت زمانی استفاده می‌شود که سینی کابل باید در مجاورت یک ستون یا دیوار نصب شود اما بار اصلی به سقف منتقل گردد. براکت کنسولی از یک پایه عمودی متصل به سقف و یک بازوی افقی تشکیل شده که سینی روی آن قرار می‌گیرد. به دلیل تمرکز بار در یک سمت، محاسبات مربوط به لنگر خمشی در محل اتصال این براکت به پایه عمودی بسیار حیاتی است.

ساپورت آویز با میله رزوه ای

میله‌های رزوه شده (Threading Rods) ساده‌ترین و سریع‌ترین راهکار برای آویزان کردن سینی‌های کابل سبک و متوسط از سقف‌های بتنی هستند. این میله‌ها به دلیل قابلیت رگلاژ، به نصاب اجازه می‌دهند تا تراز دقیق سینی را حتی در صورت ناهموار بودن سطح سقف، با دقت میلی‌متری تنظیم کند. استفاده از مهره‌های قفل‌شونده و واشرهای پهن در این سیستم برای جلوگیری از شل شدن اتصالات در اثر لرزش الزامی است.

انتخاب براکت بر اساس وزن، دهانه و نوع سقف

انتخاب نهایی ساپورت باید بر اساس برآیند وزن کابل (Kg/m) و فاصله بین دو تکیه‌گاه (Span) انجام شود. طبق استاندارد NEMA، افزایش فاصله ساپورت‌ها نیازمند استفاده از براکت‌هایی با ممان اینرسی بالاتر و ورق‌های ضخیم‌تر است. همچنین نوع سازه سقف (تیرآهن، دال بتنی یا سقف وافل) تعیین‌کننده نوع انکر بولت یا گیره‌ای است که براکت را به ساختمان متصل می‌کند.

جدول راهنمای ضخامت ورق و ظرفیت باربری

برای اطمینان از عدم تغییر شکل سینی کابل تحت بارگذاری، انتخاب ضخامت ورق متناسب با عرض سینی و وزن کابل‌ها ضروری است. جدول زیر مقادیر پیشنهادی برای نصب استاندارد را نشان می‌دهد.

مراحل نصب سینی کابل سقفی چگونه انجام می شود؟

اجرای یک سیستم سقفی پایدار، مستلزم رعایت توالی مراحل فنی و استفاده از ابزارهای اندازه‌گیری دقیق مانند ترازهای لیزری است. هرگونه انحراف در مراحل اولیه نصب، می‌تواند منجر به ناهماهنگی در کل مسیر و دشواری در اتصال شاخه‌ها به یکدیگر شود. دقت در علامت‌گذاری و حفاری سقف، پایه و اساس یک نصب مهندسی‌شده و ایمن را تشکیل می‌دهد.

اندازه گیری و علامت گذاری مسیر

در شروع کار، مسیر دقیق عبور سینی کابل بر روی سقف با توجه به نقشه‌های تأسیساتی علامت‌گذاری می‌شود. نصاب باید تداخلات احتمالی با لوله‌های آتش‌نشانی، کانال‌های تهویه و چراغ‌های روشنایی را بررسی کرده و نقاط بهینه برای کاشت انکرها را مشخص کند. استفاده از ریسمان‌کشی یا تراز لیزری در این مرحله برای حفظ مستقیم بودن مسیر در طول‌های زیاد الزامی است.

نصب انکر و اتصالات به سازه اصلی سقف

پس از سوراخ‌کاری سقف بتنی با مته‌های متناسب با سایز انکر، سوراخ‌ها از گردوغبار پاک شده و انکرهای انبساطی (رول‌بولت) در جای خود محکم می‌شوند. این قطعات باید عمق کاشت کافی داشته باشند تا بتوانند نیروی کششی حاصل از وزن کل سیستم را تحمل کنند. در سقف‌های فلزی، از گیره‌های مخصوص (Beam Clamps) برای اتصال بدون نیاز به سوراخ‌کاری یا جوشکاری به تیرآهن‌ها استفاده می‌شود.

مونتاژ براکت ها و ریل های نگهدارنده

پس از استقرار آویزها، پروفیل‌های افقی نگهدارنده یا براکت‌های پیش‌ساخته در ارتفاع تعیین شده روی آویزها سوار می‌شوند. تمامی پیچ‌ها و مهره‌ها باید با واشرهای فنری مجهز شوند تا در برابر ارتعاشات ساختمان شل نشوند. در این مرحله، باید از هم‌ترازی عرضی براکت‌ها اطمینان حاصل کرد تا سینی کابل به صورت کاملاً افقی روی آن‌ها مستقر شود.

تراز کردن و مهار سینی روی ساپورت

شاخه‌های سینی کابل روی براکت‌ها قرار گرفته و با استفاده از گیره‌های نگهدارنده (Hold Down Clamps) به بدنه ساپورت محکم می‌شوند. تراز بودن طولی مسیر در این مرحله مجدداً چک می‌شود تا از ایجاد پستی و بلندی در مسیر کابل‌کشی که موجب فشار به غلاف کابل می‌شود، جلوگیری گردد. مهاربندی درست سینی مانع از لغزش آن در هنگام کشیدن کابل‌های سنگین در مراحل بعدی می‌شود.

اتصال شاخه ها، فیتینگ ها و متعلقات

شاخه‌های متوالی سینی به وسیله رابط‌های مستقیم (Joint Plates) و پیچ و مهره‌های کله‌قارچی به هم متصل می‌شوند. نصب زانوها، سه‌راهی‌ها و تبدیل‌ها در نقاط تغییر جهت باید با دقت بالا انجام شود تا لبه‌های تیز در محل اتصال باقی نماند. استفاده از قطعات استاندارد کارخانه‌ای برای اتصالات، علاوه بر زیبایی، پایداری مکانیکی کل مسیر را تضمین می‌کند.

کنترل نهایی استحکام و پیوستگی

در پایان فرآیند نصب فیزیکی، کل سازه از نظر صلبیت و عدم وجود لقی در اتصالات بازرسی می‌شود. تمامی اتصالات پیچ و مهره‌ای باید با گشتاور مناسب سفت شده و از وجود پیوستگی الکتریکی در سرتاسر مسیر برای سیستم ارتینگ اطمینان حاصل شود. رفع پلیسه‌ها و لبه‌های تیز احتمالی در این مرحله، از آسیب دیدن کابل‌ها در هنگام کابل‌کشی جلوگیری می‌نماید.

در نصب سینی کابل سقفی چه نکات ایمنی باید رعایت شود؟

ایمنی در کار در ارتفاع و کار با قطعات سنگین فلزی، اولویت اصلی در هر پروژه نصب سینی کابل است. استفاده از تجهیزات حفاظت فردی کامل و اطمینان از سلامت ابزارهای برقی، ریسک حوادث کارگاهی را به حداقل می‌رساند. علاوه بر ایمنی پرسنل، ایمنی سازه‌ای سیستم نیز باید با رعایت استانداردهای بارگذاری و اتصال به نقاط باربر ساختمان تضمین شود.

عدم اتکا به سقف کاذب یا گچی

یکی از خطرناک‌ترین اشتباهات اجرایی، نصب آویزهای سینی کابل به زیرسازی سقف‌های کاذب یا رابیتس است. این سقف‌ها صرفاً برای تحمل وزن تایل‌های سبک طراحی شده‌اند و تحت وزن سینی کابل به سرعت دچار فروپاشی می‌شوند. تمام نقاط اتصال باید مستقیماً در سازه بتنی یا فلزی اصلی ساختمان کاشته شوند تا پایداری سیستم تضمین گردد.

انتخاب انکر متناسب با سازه اصلی

نوع انکر بولت باید با جنس و مقاومت فشاری بتن سقف هماهنگی کامل داشته باشد. برای بتن‌های ترک‌دار یا سقف‌های پیش‌تنیده، باید از انکرهای مخصوصی استفاده کرد که تأییدیه فنی برای این شرایط را دارا باشند. استفاده از انکرهای غیراستاندارد یا با سایز نامناسب، منجر به بیرون کشیده شدن ناگهانی آویزها تحت بارگذاری کامل می‌شود.

جلوگیری از بارگذاری بیش از حد هر ساپورت

هرگز نباید بیش از ظرفیت طراحی شده در جداول باربری، کابل در داخل سینی‌ها چیده شود. اضافه بار باعث خم شدن براکت‌ها، کشیدگی انکرها و در نهایت گسیختگی کل سیستم تعلیق می‌گردد. در صورت نیاز به افزودن کابل‌های بیشتر در طرح‌های توسعه، باید ظرفیت ساپورت‌ها از قبل پیش‌بینی شده یا ساپورت‌های کمکی جدید نصب گردند.

رعایت فاصله ایمن از تجهیزات مکانیکی

مسیر سینی کابل باید حداقل ۳۰ سانتی‌متر از لوله‌های حامل سیالات داغ، لوله‌های بخار و تجهیزات گرمایشی فاصله داشته باشد تا حرارت باعث از بین رفتن عایق کابل‌ها نشود. همچنین در نزدیکی تجهیزات با ارتعاش بالا، باید از لرزه‌گیرهای مخصوص در محل اتصال براکت به سقف استفاده کرد. این فواصل ایمنی از تداخلات مغناطیسی میان کابل‌های قدرت و سیگنال نیز جلوگیری می‌کند.

حفظ دسترسی برای بازرسی و تعمیرات

نصب سینی کابل نباید به گونه‌ای باشد که راه دسترسی به سایر تأسیسات یا خود کابل‌ها مسدود شود. باید فضای کافی در بالای سینی (حداقل ۱۵۰ میلی‌متر) برای عبور دادن کابل‌ها و عملیات بازرسی دوره‌ای در نظر گرفته شود. در سقف‌های کاذب، باید دریچه‌های بازدید در فواصل مشخص و در محل فیتینگ‌ها و جعبه‌های تقسیم پیش‌بینی گردد.

کنترل خطر سقوط در زمان نصب

در زمان نصب شاخه‌های ۳ متری سینی کابل در ارتفاع، باید محدوده زیر کار کاملاً محصور شده و از ورود افراد جلوگیری شود. استفاده از بالابرهای استاندارد یا داربست‌های چرخ‌دار ایمن، خطر سقوط پرسنل و تجهیزات را کاهش می‌دهد. تمامی ابزارهای دستی باید با بندهای محافظ به بدنه نصاب متصل باشند تا از سقوط احتمالی آن‌ها روی سر پرسنل پایین جلوگیری شود.

شرکت صنعتی تهران سینی کابل

تولید کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …

کیفیت کنترل‌شده، پشتیبانی مهندسی و تحویل سریع در تمام پروژه‌ها

مشاهده محصولات ←

تماس با ما

چه خطاهایی در نصب سینی کابل سقفی رایج است؟

شناخت خطاهای متداول در نصب، به مهندسان کمک می‌کند تا با نظارت دقیق‌تر از بروز هزینه‌های دوباره‌کاری جلوگیری کنند. بسیاری از این خطاها ناشی از نادیده گرفتن استانداردهای تدوین شده در کاتالوگ سازندگان و تکیه بر روش‌های سنتی غیراصولی است. اصلاح این خطاها در مراحل اولیه نصب، بسیار ارزان‌تر و ساده‌تر از زمانی است که کابل‌کشی کامل انجام شده باشد.

انتخاب براکت ضعیف یا نامتناسب

استفاده از براکت‌های با ورق نازک (زیر ۱ میلی‌متر) برای سینی‌های عریض، شایع‌ترین عامل شکم‌دادگی و انحراف تراز مسیر است. براکت باید صلبیتی داشته باشد که تحت بار کامل کابل‌ها، بیش از ۱/۲۰۰ طول دهانه خم نشود. انتخاب براکت‌های غیراستاندارد معمولاً برای کاهش هزینه‌های اولیه انجام می‌شود، اما در بلندمدت منجر به تخریب کل بستر کابل‌کشی می‌گردد.

فاصله گذاری نادرست ساپورت ها

رعایت نکردن فواصل یکنواخت بین ساپورت‌ها باعث می‌شود بار به صورت ناهماهنگ توزیع شده و برخی از آویزها تحت تنش بیش از حد قرار گیرند. فاصله بیش از ۱.۵ متر برای سینی‌های با ورق ضخامت کم، قطعاً منجر به دفرمگی ماندگار در بدنه سینی خواهد شد. این فاصله باید بر اساس محاسبات ممان اینرسی مقطع سینی و وزن کابل‌های عبوری تعیین گردد.

اتصال به سقف غیرسازه ای

اشتباه در تشخیص نقاط باربر سقف و کاشت انکر در بلوک‌های سفالی یا لایه‌های پوکه ریزی شده، از خطاهای بحرانی نصب است. این نقاط قدرت نگهداری انکر را ندارند و با گذشت زمان و افزایش بار کابل‌ها، انکر از جای خود خارج می‌شود. نصاب حرفه‌ای باید همواره به دنبال بتن صلب یا تیرهای اصلی سازه برای برقراری اتصال پایدار باشد.

عدم توجه به محل اتصالات و فیتینگ ها

بسیاری از نصابان فراموش می‌کنند که در محل زانوها و سه‌راهی‌ها، به دلیل تمرکز تنش و تغییر جهت کابل، نیاز به ساپورت اضافی است. عدم مهار فیتینگ‌ها باعث می‌شود که لبه‌های سینی در محل اتصال رابط‌ها باز شده و کابل‌ها در معرض لبه‌های تیز قرار گیرند. قرار دادن یک تکیه‌گاه در فاصله حداکثر ۶۰ سانتی‌متری از هر اتصال تغییر جهت، الزامی است.

حذف هم بندی و ارت

نادیده گرفتن پیوستگی الکتریکی میان شاخه‌های سینی کابل، کل سیستم را در برابر جریان‌های خطا آسیب‌پذیر می‌کند. سینی کابل فلزی باید به عنوان یک هادی حفاظتی عمل کند و در صورت اتصال کوتاه کابل با بدنه، جریان را به چاه ارت هدایت نماید. حذف سیم‌های اتصال زمین (Bonding Jumpers) در محل رابط‌ها، یک خطای جدی ایمنی است که می‌تواند منجر به برق‌داری بدنه سینی شود.

برش و نصب غیراصولی سینی

برش سینی کابل با سنگ فرز بزرگ که منجر به سوختن گالوانیزه و ایجاد لبه‌های بسیار تیز می‌شود، غیراصولی است. لبه‌های تیز در صورت عدم پلیسه‌گیری، غلاف کابل‌ها را در هنگام کشیدن پاره کرده و منجر به اتصال کوتاه می‌شوند. استفاده از قیچی‌های مخصوص یا اره‌های نواری و سپس اعمال اسپری گالوانیزه روی لبه‌های برش خورده، روش استاندارد اجرای کار است.

جنس و پوشش مناسب برای سینی و براکت سقفی کدام است؟

انتخاب متریال و پوشش سینی کابل باید با توجه به شرایط محیطی محل نصب (Class of Corrosion) انجام شود. در محیط‌های داخلی و خشک، گالوانیزه سرد گزینه‌ای اقتصادی است، اما در فضاهای مرطوب یا صنعتی، مقاومت این پوشش به سرعت از بین می‌رود. استفاده از پوشش‌های نامتناسب با اقلیم، هزینه‌های تعویض و بازسازی زودهنگام را به پروژه تحمیل می‌کند.

گالوانیزه سرد و گرم

ورق‌های گالوانیزه سرد (Pre-Galvanized) دارای پوشش نازکی از روی هستند که برای محیط‌های داخلی با رطوبت کم ایده‌آل است. در مقابل، گالوانیزه گرم (Hot Dip Galvanized) با غوطه‌وری قطعات در وان روی مذاب ساخته می‌شود و پوششی ضخیم و نفوذناپذیر ایجاد می‌کند. این نوع پوشش برای مناطق ساحلی، موتورخانه‌های مرطوب و فضاهای باز که در معرض مستقیم اتمسفر هستند، ضروری است.

استنلس استیل برای محیط های خورنده

در صنایع غذایی، دارویی و شیمیایی که استفاده از شوینده‌های قوی یا وجود گازهای اسیدی رایج است، حتی گالوانیزه گرم نیز دوام نمی‌آورد. در این شرایط، سینی کابل استنلس استیل (در دو گرید ۳۰۴ و ۳۱۶) به دلیل مقاومت ذاتی در برابر اکسیداسیون، بهترین گزینه است. این متریال علیرغم قیمت بالاتر، به دلیل حذف هزینه‌های تعمیر و تعویض در طول ۲۰ سال، در کل دوره بهره‌برداری اقتصادی‌تر است.

آلومینیوم برای پروژه های سبک تر

آلومینیوم به دلیل نسبت مقاومت به وزن بالا و مقاومت عالی در برابر خوردگی، در محیط‌های دریایی و اسکله‌ها کاربرد فراوانی دارد. وزن سبک آلومینیوم باعث می‌شود که نصب شاخه‌های سینی در ارتفاع با سهولت بیشتری انجام شده و بار کمتری به سازه سقف وارد شود. با این حال، به دلیل ضریب انبساط حرارتی بالای آلومینیوم، باید در فواصل مشخص از اتصالات انبساطی (Expansion Joints) استفاده کرد.

انتخاب پوشش بر اساس رطوبت، گردوغبار و خوردگی

یک طراحی مهندسی باید بر اساس استانداردهای بین‌المللی مانند ISO 12944، کلاس خوردگی محیط را تعیین و سپس نوع پوشش را انتخاب کند. در محیط‌های پرگردوغبار، تجمع آلودگی روی سینی می‌تواند باعث ایجاد پیل‌های غلظتی و خوردگی زیر رسوبی شود. در چنین شرایطی، استفاده از سینی‌های با پوشش پودری الکترواستاتیک روی گالوانیزه، مقاومت و طول عمر سیستم را به طور مضاعف افزایش می‌دهد.

سینی کابل سقفی در چه پروژه هایی بیشترین بازده را دارد؟

بازدهی سیستم‌های سقفی در پروژه‌هایی که با چالش محدودیت فضا و نیاز به دسترسی سریع روبرو هستند، به حداکثر می‌رسد. این سیستم‌ها به دلیل انعطاف‌پذیری در تغییرات، ستون فقرات تأسیسات الکتریکی در سازه‌های پیچیده مدرن محسوب می‌شوند. هر چه حجم کابل‌کشی و تنوع سیستم‌های جریان ضعیف و قدرت بیشتر باشد، ضرورت استفاده از سینی سقفی پررنگ‌تر می‌گردد.

ساختمان های اداری و تجاری

در مجتمع‌های تجاری بزرگ، سینی کابل سقفی امکان تفکیک مسیرهای برق اضطراری، اعلام حریق و سیستم‌های دوربین مداربسته را فراهم می‌کند. این نظم ساختاری باعث می‌شود که در صورت بروز خرابی در یک سیستم، تکنسین‌ها بدون سردرگمی مسیر مربوطه را ردیابی و تعمیر کنند. همچنین، این بسترها اجازه می‌دهند که روشنایی‌های سقفی به صورت متقارن و منظم تغذیه گردند.

مراکز داده و اتاق سرور

در دیتاسنترها که گرمای تولید شده توسط سرورها باید به سرعت دفع شود، استفاده از سینی کابل‌های سقفی مشبک (Basket Tray) به گردش آزاد هوا کمک می‌کند. عبور کابل‌های دیتا از ارتفاع، تداخلات نویز الکترومغناطیسی را کاهش داده و مدیریت کابل‌های فیبر نوری ظریف را آسان‌تر می‌سازد. در این مراکز، سینی‌های سقفی معمولاً در چندین لایه برای جداسازی کامل انواع کابل‌ها نصب می‌شوند.

کارخانه ها و سوله های صنعتی

در کارخانجات تولیدی، مسیر سینی کابل سقفی باید با جرثقیل‌های سقفی و خطوط انتقال مواد هماهنگ باشد تا تداخلی در فعالیت‌های تولیدی ایجاد نشود. این سینی‌ها بستر امنی برای انتقال برق از پست‌های فرعی به تابلوهای توزیع محلی در نزدیکی ماشین‌آلات فراهم می‌آورند. مقاومت بالای سینی‌های صنعتی در برابر لرزش‌های ناشی از کارکرد موتورهای بزرگ، ضامن پایداری شبکه برق کارخانه است.

فضاهای پرتراکم با محدودیت دیوار و کف

در ایستگاه‌های مترو، تونل‌های تأسیساتی و تصفیه‌خانه‌ها که دیوارها به شدت با لوله‌ها و تجهیزات مکانیکی اشغال شده‌اند، سقف تنها گزینه باقی‌مانده است. نصب سینی کابل سقفی در این محیط‌ها، از کابل‌ها در برابر نشت احتمالی آب و سیالات خورنده در ترازهای پایین محافظت می‌کند. همچنین در این فضاها، از سینی‌های با عمق لبه زیاد برای مدیریت حجم انبوه کابل‌های کنترل استفاده می‌شود.

جمع بندی نهایی: چگونه بهترین سیستم سینی کابل سقفی را انتخاب کنیم؟

انتخاب یک سیستم سینی کابل سقفی کارآمد، برآیندی از تحلیل دقیق نیازهای فعلی و پیش‌بینی توسعه‌های آتی پروژه است. مهندسان باید با در نظر گرفتن تمامی متغیرهای محیطی، مکانیکی و اقتصادی، بهینه‌ترین ترکیب از بدنه سینی، نوع براکت و پوشش محافظتی را برگزینند. یک انتخاب درست، نه تنها امنیت انرژی ساختمان را تضمین می‌کند، بلکه هزینه‌های بهره‌برداری را در طول عمر مفید سازه به حداقل می‌رساند.

چک لیست نهایی انتخاب براکت

قبل از خرید نهایی ساپورت‌ها، اطمینان حاصل کنید که ضخامت ورق آن‌ها با بار مرده کابل‌ها همخوانی دارد و نوع انکر بولت‌ها برای سقف پروژه تأیید شده است. بررسی کیفیت جوش‌ها در براکت‌های دست‌ساز و یکنواختی پوشش گالوانیزه در قطعات فابریک، از اولویت‌های بازرسی فنی است. همچنین، اطمینان از موجودی متعلقات جانبی مانند پیچ و مهره‌های مخصوص در بازار، سرعت اجرای پروژه را تضمین می‌کند.

معیارهای نهایی نصب ایمن و استاندارد

نصب استاندارد به معنای رعایت دقیق ترازها، فواصل ساپورت‌گذاری طبق دفترچه محاسبات و اجرای کامل سیستم ارتینگ است. پس از اتمام نصب، باید تست بارگذاری میدانی در بخش‌های حساس انجام شود تا از صلبیت آویزها و عدم خیز بیش از حد سینی‌ها اطمینان حاصل گردد. مستندسازی مسیرهای نصب شده در نقشه‌های ازبیلت (As-Built)، برای مراجعات بعدی تیم‌های نگهداری حیاتی است.

تصمیم گیری بر اساس بار، دهانه و نوع سازه

در نهایت، تصمیم‌گیری فنی باید بر پایه اعداد و ارقام استخراج شده از کاتالوگ‌های معتبر و جداول استاندارد NEMA VE 1/2 انجام شود. هرگونه تخطی از این استانداردها به بهانه کاهش هزینه، ریسک‌های مالی و جانی جبران‌ناپذیری را به همراه خواهد داشت. با خرید از منابع معتبر و نظارت دقیق بر فرآیند نصب، می‌توان از داشتن یک زیرساخت الکتریکی پایدار و ایمن برای سالیان متمادی اطمینان حاصل کرد.

سوالات متداول

آیا می توان سینی کابل سقفی را به سقف کاذب متصل کرد؟

خیر، سقف‌های کاذب توان تحمل بار سینی کابل را ندارند و تمام آویزها باید مستقیماً در دال بتنی یا تیرهای فلزی اصلی ساختمان مهار شوند.

فاصله استاندارد بین ساپورت های سینی کابل سقفی چقدر است؟

این فاصله به ضخامت ورق سینی و وزن کابل‌ها بستگی دارد، اما به طور معمول در اکثر پروژه‌های استاندارد، فواصل ۱.۵ تا ۲ متر رعایت می‌شود.

برای محیط های مرطوب چه جنسی برای سینی و براکت بهتر است؟

در محیط‌های با رطوبت بالا، استفاده از فولاد گالوانیزه گرم غوطه‌ور (Hot Dip Galvanized) یا استنلس استیل ۳۰۴ و ۳۱۶ به دلیل مقاومت بالا در برابر زنگ‌زدگی توصیه می‌شود.

آیا هم بندی در سینی کابل فلزی ضروری است؟

بله، برای جلوگیری از خطر برق‌گرفتگی و تخلیه الکتریسیته ساکن، تمامی شاخه‌های سینی کابل باید به صورت پیوسته به هم متصل و در نهایت به سیستم ارت ساختمان وصل شوند.
