وقتی صحبت از رایزر سینی کابل می شود، منظور فقط یک قطعه فلزی برای عبور کابل نیست، بلکه بخشی از زیرساخت اصلی برق و تاسیسات ساختمان است که باید انتقال عمودی کابل ها را با ایمنی، نظم و ظرفیت کافی انجام دهد. اگر رایزر به درستی طراحی نشود، وزن کابل ها به اتصالات فشار می آورد، مسیر شفت شلوغ می شود و توسعه بعدی پروژه با هزینه و توقف همراه خواهد شد. به همین دلیل، شناخت دقیق ساختار، نحوه جانمایی و اصول نصب آن برای هر پروژه ساختمانی و صنعتی ضروری است.
در پروژه هایی که هم تعداد کابل زیاد است و هم محدودیت فضا وجود دارد، رایزر سینی کابل نقش تعیین کننده ای در کنترل مسیر، تفکیک مدارها و تسهیل نگهداری دارد. در بسیاری از اجراها، هماهنگی ابعاد و متریال با شرایط واقعی پروژه از مرحله انتخاب تامین کننده سینی کابل تهران شروع می شود و تا زمان نصب ادامه دارد. اگر این مسیر از ابتدا مهندسی شده باشد، هم تصمیم گیری برای خرید سینی کابل دقیق تر خواهد بود و هم برآورد هزینه هایی مانند قیمت اتصالات سینی کابل واقعی تر انجام می شود.
رایزر سینی کابل چیست و چه کاربردی دارد؟
رایزر سینی کابل به بخشی از سیستم کابل کشی گفته می شود که برای عبور عمودی کابل ها میان طبقات، شفت های تاسیساتی، رایزرهای خدماتی و فضاهای فنی ساختمان طراحی می شود. این مسیر می تواند با سینی کابل، نردبان کابل یا ترکیبی از هر دو اجرا شود، اما هدف اصلی آن یکسان است: ایجاد بستری مطمئن برای هدایت کابل ها بدون کشش اضافه، آشفتگی مسیر و آسیب مکانیکی. در پروژه های چند طبقه، رایزر عملا ستون انتقال انرژی و داده بین طبقات محسوب می شود.
کاربرد رایزر فقط به نظم ظاهری محدود نیست. این سیستم باید بتواند وزن کابل ها را در ارتفاع کنترل کند، دسترسی برای تعمیر و توسعه را حفظ کند و از برخورد کابل با تاسیسات مکانیکی، لبه های تیز و مسیرهای ناایمن جلوگیری کند. در ساختمان های اداری، تجاری، بیمارستانی، صنعتی و مراکز داده، رایزر یکی از نقاط حساس زیرساختی است، چون هر اشتباه در این بخش می تواند روی چندین طبقه و چندین مدار اثر مستقیم بگذارد.
تعریف سیستم رایزر در انتقال عمودی کابل ها
سیستم رایزر در ساده ترین تعریف، مسیر مهندسی شده ای برای انتقال کابل ها در راستای قائم است. تفاوت آن با عبور آزاد کابل از شفت در این است که همه چیز در رایزر بر اساس ظرفیت، شعاع خم، نقاط مهار و روش ساپورت گذاری کنترل می شود. در این ساختار، کابل ها نه به صورت آویزان و نامنظم، بلکه در بستری قابل پایش و قابل نگهداری حرکت می کنند. همین موضوع باعث می شود عیب یابی، تغییرات آینده و حتی مستندسازی مسیرها با دقت بالاتری انجام شود.
تفاوت عملکردی مسیرهای عمودی با سینی گذاری افقی
در مسیر افقی، وزن کابل بیشتر به صورت توزیع شده روی کف سینی قرار می گیرد و فشار ناشی از نیروی جاذبه به شکل کششی مستقیم روی اتصالات وارد نمی شود. اما در مسیر عمودی، ماجرا کاملا متفاوت است. در این حالت، وزن کابل تمایل دارد به سمت پایین منتقل شود و اگر مهار مناسب وجود نداشته باشد، نیرو به سرکابل، گلند، زانوها و نقاط اتصال منتقل می شود. این تفاوت عملکردی، دلیل اصلی حساسیت بیشتر در طراحی و اجرای رایزر است.
نقش رایزر در شفت تاسیسات و ارتباط بین طبقات
شفت تاسیسات معمولا فضای مشترکی برای عبور لوله ها، کانال ها و مسیرهای کابل کشی است و اگر رایزر در این فضا درست جانمایی نشود، هم تداخل فنی ایجاد می شود و هم دسترسی برای سرویس های بعدی از بین می رود. رایزر استاندارد کمک می کند هر گروه کابل مسیر مشخص خود را داشته باشد و ارتباط میان تابلوها، تجهیزات و طبقات با نظمی پایدار انجام شود. این نظم در پروژه هایی که در هر طبقه بار مصرفی و کنترل مستقل دارند، اهمیت بیشتری پیدا می کند.
چرا طراحی و نصب رایزر عمودی کابل اهمیت حیاتی دارد؟
رایزر عمودی بر خلاف ظاهر ساده اش، یکی از حساس ترین بخش های سیستم مدیریت کابل است. اگر ظرفیت آن کمتر از نیاز واقعی انتخاب شود، خیلی زود با تراکم، گرمایش و محدودیت توسعه روبه رو خواهید شد. اگر اتصالات و ساپورت ها ضعیف باشند، وزن تجمعی کابل ها به مرور باعث تغییر شکل یا افتادگی مسیر می شود. بنابراین طراحی رایزر باید هم از نظر مکانیکی و هم از نظر دسترسی، ایمنی و توسعه پذیری بررسی شود.
اهمیت نصب صحیح هم کمتر از طراحی نیست. حتی بهترین سینی و اتصالات، اگر با شاقول نادرست، ساپورت ضعیف یا برش های خشن اجرا شوند، به نقطه ضعف پروژه تبدیل می شوند. در عمل، رایزر خوب باید سه ویژگی را همزمان داشته باشد: تحمل بار واقعی، دسترسی مناسب برای تعمیر و امکان گسترش بدون تخریب. این سه شاخص زمانی به دست می آید که نقشه مهندسی، شرایط شفت و واقعیت اجرایی با هم هماهنگ باشند.
مدیریت و نظم دهی به حجم بالای کابل ها
در بسیاری از پروژه ها، حجم کابل های برق، کنترل، اعلام حریق، شبکه و سیستم های هوشمند به قدری زیاد است که اگر مسیر عمودی از ابتدا ساماندهی نشود، شفت به فضای شلوغ و غیرقابل سرویس تبدیل می شود. رایزر این مشکل را حل می کند، چون برای هر دسته کابل جای مشخص تعریف می کند و مسیرها را از حالت متراکم و درهم خارج می سازد. نتیجه این است که هر مدار راحت تر شناسایی می شود و احتمال خطا در تعمیرات یا توسعه بعدی به شکل محسوسی کاهش می یابد.
توزیع مناسب وزن و جلوگیری از کشش اتصالات
یکی از مهم ترین دلایل استفاده اصولی از رایزر، توزیع مناسب وزن کابل ها در ارتفاع است. هر چه طول مسیر قائم بیشتر باشد، نیروی ناشی از وزن کابل ها بیشتر به سمت پایین منتقل می شود. اگر برای این نیرو فکری نشده باشد، فشار به گلندها، ترمینال ها و نقاط خروج تجهیزات وارد می شود. این مسئله در کابل های قدرت و کابل های چند رشته سنگین، بسیار جدی تر است و می تواند به خرابی زودرس اتصالات منجر شود.
تسهیل فرآیند تعمیر، نگهداری و عیب یابی سیستم
رایزر استاندارد فقط برای زمان نصب مفید نیست، بلکه ارزش واقعی آن در سال های بعد مشخص می شود. وقتی کابل ها با نظم، برچسب گذاری مناسب و فاصله قابل قبول در مسیر عمودی قرار گرفته باشند، تکنسین می تواند بدون اتلاف زمان، مدار معیوب را پیدا کند و آن را از سایر خطوط تشخیص دهد. این مزیت در ساختمان هایی که توقف سرویس هزینه بر است، مانند بیمارستان، هتل، دیتاسنتر یا کارخانه، اهمیت بسیار بالایی دارد.
ایجاد بستر مناسب برای توسعه کابل کشی در آینده
تقریبا هیچ ساختمان فعالی در طول عمر خود بدون تغییر نمی ماند. ظرفیت مصرف برق بالا می رود، تجهیزات جدید نصب می شوند و سیستم های کنترلی و شبکه توسعه پیدا می کنند. اگر رایزر از ابتدا فقط برای نیاز لحظه ای طراحی شده باشد، در اولین توسعه با کمبود فضا مواجه می شوید. به همین دلیل، در طراحی حرفه ای همیشه بخشی از ظرفیت برای آینده در نظر گرفته می شود تا اضافه کردن مدار جدید به تخریب و دوباره کاری منجر نشود.
شرکت صنعتی تهران سینی کابل
تولید کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …
کیفیت کنترلشده، پشتیبانی مهندسی و تحویل سریع در تمام پروژهها
انواع رایزر سینی کابل و ملاک های انتخاب آن ها
رایزرها بسته به شکل مسیر، نوع پروژه و شرایط محیطی در چند گروه اصلی قرار می گیرند. بعضی برای عبور مستقیم در مسیر کاملا قائم مناسب هستند، بعضی برای تغییر جهت میان افقی و عمودی به کار می روند و بعضی نیز با درپوش یا پوشش محافظ اجرا می شوند تا کابل در برابر رطوبت، گرد و غبار و ضربه ایمن تر بماند. شناخت این تفاوت ها کمک می کند انتخاب محصول صرفا بر اساس ظاهر یا قیمت انجام نشود.
در انتخاب نوع رایزر، باید به نوع کابل، وزن کل مسیر، شرایط خورندگی، محدودیت شفت، نیاز به دسترسی و سطح حفاظت توجه کرد. برای مثال، در یک محیط صنعتی با بخار خورنده، فقط شکل مسیر مهم نیست، بلکه جنس و پوشش قطعات نیز باید بررسی شود. همین طور در ساختمانی که توسعه آینده پیش بینی شده، نوع رایزر باید قابلیت افزودن مدار جدید را بدون اختلال جدی در بهره برداری فعلی فراهم کند.

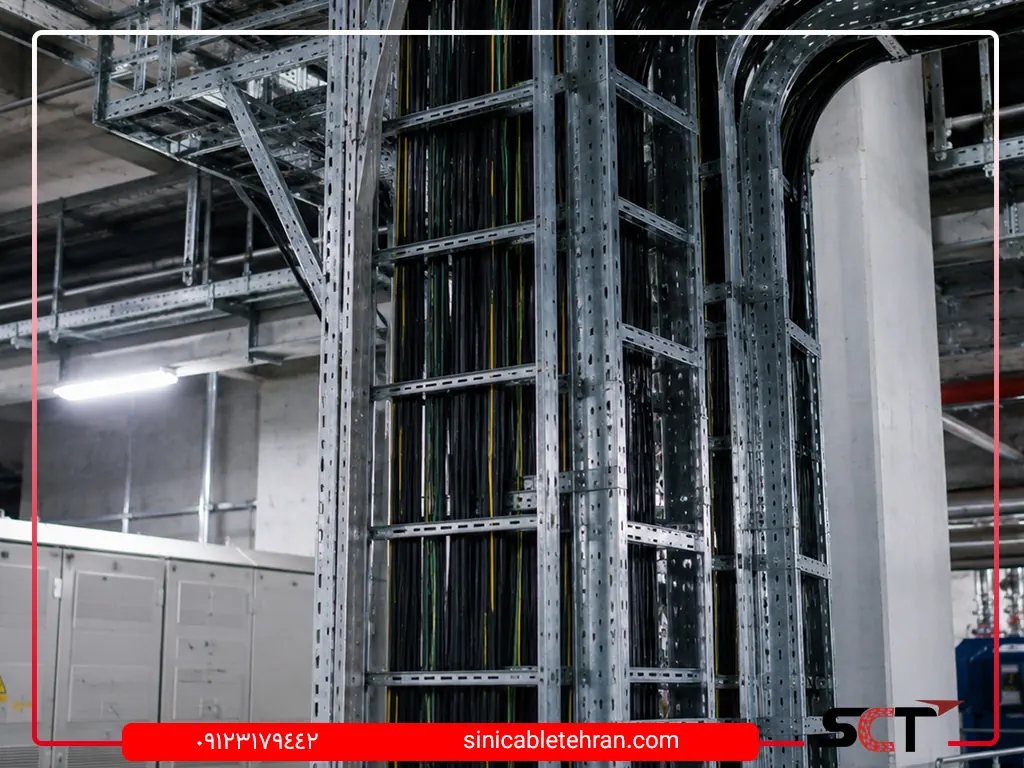

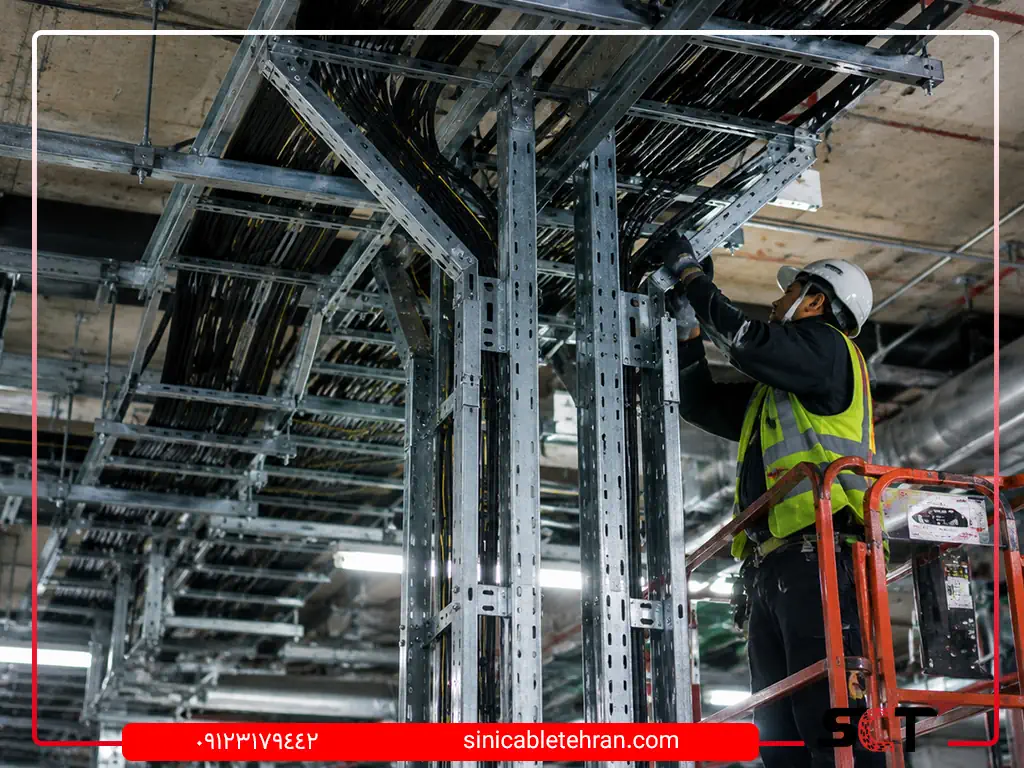

رایزر قائم (مستقیم)
رایزر قائم برای مسیرهایی استفاده می شود که کابل باید به صورت مستقیم بین ترازهای مختلف حرکت کند و تغییر جهت خاصی در مسیر وجود ندارد. این مدل از نظر اجرا ساده تر است، اما به همان نسبت نیاز بیشتری به مهار درست کابل ها دارد، چون تمام نیروی وزن به صورت پیوسته در راستای پایین اعمال می شود. اگر شفت منظم باشد و محل ساپورت ها به درستی پیش بینی شده باشد، رایزر قائم یکی از تمیزترین و اقتصادی ترین گزینه ها به شمار می رود.
رایزر زاویه دار (اتصالات تغییر جهت عمودی)
در بسیاری از پروژه ها، کابل از سقف کاذب یا مسیر افقی وارد شفت می شود یا برعکس از رایزر عمودی به سینی افقی طبقه متصل می گردد. در این نقاط، استفاده از رایزر زاویه دار یا اتصالات تغییر جهت عمودی ضروری است. نکته مهم اینجاست که این اتصالات نباید کابل را مجبور به خم تند کنند. هر چه شعاع خم واقعی به مشخصات کابل نزدیک تر باشد، ریسک آسیب به عایق، هادی و عملکرد الکتریکی کمتر خواهد شد.
رایزر درپوش دار (محافظت در برابر آسیب و رطوبت)
رایزر درپوش دار زمانی کاربرد بیشتری دارد که مسیر در معرض گرد و غبار، آلودگی، ضربه، ریزش مصالح یا پاشش رطوبت باشد. وجود درپوش می تواند سطح حفاظت مکانیکی را بالا ببرد و از نشستن مستقیم آلودگی روی کابل جلوگیری کند. البته این مزیت زمانی ارزشمند است که دسترسی برای بازدید و تهویه مناسب نیز فراموش نشود. بستن کامل مسیر بدون در نظر گرفتن گرمایش و تعمیرات بعدی، راه حل حرفه ای محسوب نمی شود.
انتخاب نوع رایزر بر اساس شرایط محیطی پروژه
انتخاب صحیح رایزر از شناخت محیط شروع می شود. در فضاهای خشک و سرپوشیده ممکن است سینی یا رایزر ساده با پوشش استاندارد کافی باشد، اما در محیط های صنعتی، مرطوب یا دارای بخارات خورنده، همان انتخاب می تواند به خوردگی سریع و افت عملکرد منجر شود. بنابراین تصمیم درست باید با بررسی شرایط واقعی محل نصب، نوع بهره برداری ساختمان و حساسیت تجهیزات برقی انجام شود، نه فقط بر اساس عرف بازار یا موجودی انبار.
اجزای تشکیل دهنده یک سیستم رایزر استاندارد
یک رایزر استاندارد از مجموعه ای از قطعات تشکیل می شود که هر کدام وظیفه مشخصی دارند. بدنه اصلی مسیر، اتصالات تغییر جهت، ساپورت ها، براکت ها، صفحات رابط، پیچ و مهره ها، نگهدارنده ها و بست های مهار کابل، همگی روی پایداری و ایمنی سیستم اثر می گذارند. ضعف در هر یک از این اجزا می تواند به مشکل در کل مسیر منجر شود. به همین دلیل، رایزر را باید یک سیستم کامل دید، نه مجموعه ای از قطعات جدا از هم.
در پروژه های حرفه ای، سازگاری ابعادی و مکانیکی اجزا اهمیت بالایی دارد. اگر ضخامت یا سوراخ کاری بدنه با نوع براکت هماهنگ نباشد، در محل اتصال ضعف ایجاد می شود. اگر بست کابل با قطر و وزن واقعی متناسب نباشد، مهار درست انجام نمی شود. بنابراین انتخاب قطعات باید بر اساس مشخصات فنی و تطابق با نقشه باشد، نه صرفا بر اساس امکان نصب ظاهری یا شباهت ابعادی.
بدنه اصلی سینی یا نردبان کابل عمودی
بدنه اصلی مسیر باید بتواند وزن خود، وزن کابل ها و تنش های ناشی از نصب و بهره برداری را تحمل کند. در رایزرهای سبک ممکن است سینی پانچ دار یا ساده پاسخگو باشد، اما در مسیرهای سنگین و بلند، نردبان کابل اغلب انتخاب مناسب تری است، چون توزیع بار بهتری ایجاد می کند و تهویه مطلوب تری دارد. انتخاب ضخامت، عرض و ارتفاع لبه ها باید بر اساس کابل لیست و شرایط واقعی پروژه انجام شود تا هم ایمنی حفظ شود و هم هزینه اضافی تحمیل نشود.
اتصالات زانویی عمودی و تبدیل ها
اتصالات زانویی و تبدیل ها در رایزر نقش بسیار مهمی دارند، چون محل تغییر جهت و اتصال بخش های مختلف مسیر هستند. این قطعات باید از نظر ابعاد، جنس، شعاع خم و استحکام، با بدنه اصلی هماهنگ باشند. استفاده از اتصال غیراستاندارد یا دست ساز در این بخش ها معمولا باعث ایجاد تنش، ناهماهنگی ظاهری و فشار نقطه ای روی کابل می شود. در پروژه دقیق، این اتصالات باید از قبل در نقشه دیده شوند، نه اینکه در کارگاه به صورت موقت جایگزین شوند.
ساپورت ها، براکت ها و نگهدارنده های دیواری
ساپورت ها در واقع اعضای انتقال بار رایزر به سازه هستند و اهمیت آنها کمتر از خود سینی نیست. در مسیر عمودی، هر براکت یا فریم باید توان تحمل وزن تجمعی مسیر و کابل ها را داشته باشد و به عضو مقاوم سازه متصل شود. اتصال به دیوار ضعیف، پوشش نما یا بخش های غیرسازه ای، خطای رایجی است که بعدها باعث لق شدن، لرزش یا جداشدگی مسیر می شود. طراحی ساپورت باید همزمان با طراحی خود رایزر انجام شود.
بست های تخصصی مهار کابل در ارتفاع
مهار کابل در ارتفاع با بست های معمولی پلاستیکی یا روش های موقت قابل اعتماد نیست. کابل در مسیر عمودی به بست هایی نیاز دارد که هم وزن را تحمل کنند و هم روکش کابل را دچار فشار نقطه ای نکنند. در کابل های قدرت سنگین، انتخاب نوع بست و فاصله مهار می تواند مستقیما روی دوام سیستم اثر بگذارد. هر چه مسیر بلندتر و کابل سنگین تر باشد، اهمیت استفاده از بست تخصصی و تایید شده بیشتر می شود.
اصول کلی طراحی و جانمایی رایزر سینی کابل
طراحی رایزر باید از تحلیل دقیق کابل لیست، نقشه طبقات، محل تابلوها، شفت های تاسیساتی و نیاز توسعه آینده شروع شود. رایزر زمانی موفق است که هم اکنون پاسخگوی نیاز پروژه باشد و هم در آینده، بدون تخریب اساسی، امکان افزایش مدارها را فراهم کند. جانمایی نادرست حتی اگر با بهترین قطعات اجرا شود، در عمل مشکل ساز خواهد بود، چون دسترسی را دشوار می کند و با سایر تاسیسات تداخل ایجاد می نماید.
در مرحله جانمایی، فقط عرض سینی مهم نیست. باید محل عبور از کف و دیوار، شعاع خم در تغییر مسیرها، فاصله از تاسیسات مکانیکی، امکان نصب براکت و فضای کار برای کابل کشی نیز در نظر گرفته شود. به همین دلیل، رایزر خوب حاصل یک تصمیم تک بعدی نیست، بلکه نتیجه هماهنگی میان برق، سازه، معماری و اجرا است. هر چه این هماهنگی در ابتدای پروژه بیشتر باشد، خطا و دوباره کاری در مرحله نصب کمتر خواهد شد.
بررسی کابل لیست و تعیین ابعاد بهینه سینی
کابل لیست مشخص می کند چه تعداد کابل با چه سطح مقطع، قطر و کاربری قرار است از مسیر عبور کنند. بدون این داده، انتخاب ابعاد رایزر بیشتر شبیه حدس است تا طراحی. ابعاد بهینه باید به گونه ای انتخاب شود که کابل ها بدون فشردگی بیش از حد، با دسترسی مناسب و امکان مهار صحیح در مسیر قرار بگیرند. سینی بیش از حد کوچک باعث تراکم و گرمایش می شود و سینی بیش از حد بزرگ نیز هزینه، فضا و وزن سازه ای را بی دلیل افزایش می دهد.
در نظر گرفتن درصد پرشدگی استاندارد و فضای رزرو
پرشدگی کامل رایزر از اشتباهات رایج در بسیاری از پروژه ها است. وقتی همه ظرفیت در همان ابتدای کار مصرف شود، نه تهویه مناسب باقی می ماند و نه فضای قابل استفاده برای توسعه بعدی. در طراحی حرفه ای، همیشه بخشی از ظرفیت به عنوان رزرو در نظر گرفته می شود تا هم نظم کابل ها حفظ شود و هم در صورت افزودن مدار جدید، نیازی به تخریب مسیر فعلی نباشد. این نگاه، هزینه اولیه را کمی افزایش می دهد، اما از هزینه های بزرگ آینده جلوگیری می کند.
رعایت حداقل شعاع خم مجاز کابل ها در تغییر مسیرها
یکی از معیارهای مهم در طراحی رایزر، کنترل شعاع خم در محل تغییر جهت است. هر کابل بسته به ساختار، نوع عایق و کاربری خود، حداقل شعاع خم مجاز دارد. اگر این حد رعایت نشود، عایق تحت تنش قرار می گیرد، هادی تغییر شکل پیدا می کند و در کابل های دیتا و فیبر، افت عملکرد نیز محتمل می شود. به همین دلیل، زانوها و تبدیل های عمودی باید بر اساس نوع کابل انتخاب شوند، نه فقط براساس محدودیت فضای نصب.
رعایت فاصله مجاز میان کابل های قدرت، کنترل و شبکه
ترکیب بی قاعده کابل های قدرت با کابل های کنترل و شبکه، زمینه ساز نویز، تداخل و دشواری سرویس در آینده است. در رایزرهای حرفه ای، این گروه ها یا در مسیرهای مجزا قرار می گیرند یا با جداکننده و فاصله مناسب از هم تفکیک می شوند. این موضوع در پروژه هایی که سیستم های BMS، شبکه، دوربین و اعلام حریق فعال دارند، بسیار مهم است. رعایت این فاصله ها فقط یک نکته سلیقه ای نیست، بلکه بخشی از کیفیت عملکرد کل سیستم به شمار می رود.
شرکت صنعتی تهران سینی کابل
تولید کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …
کیفیت کنترلشده، پشتیبانی مهندسی و تحویل سریع در تمام پروژهها

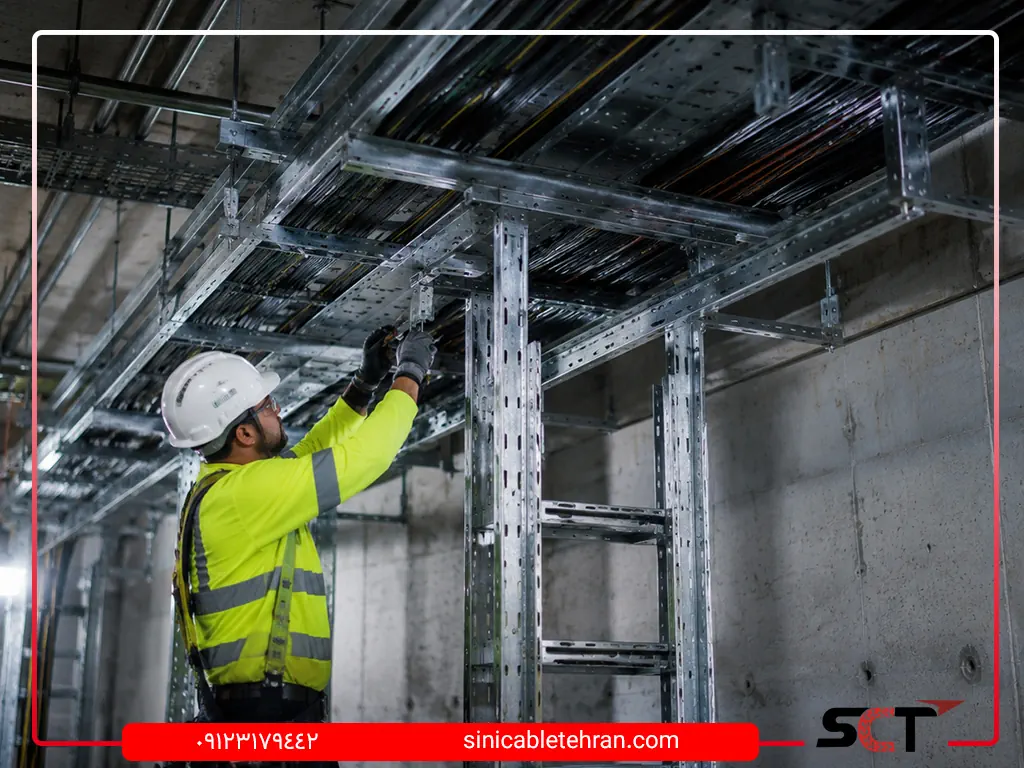

نکات کلیدی در نصب و اجرای رایزر سینی کابل
نصب رایزر مرحله ای است که کیفیت واقعی طراحی در آن سنجیده می شود. اگر مسیر بدون شاقول درست، بدون علامت گذاری دقیق و بدون بررسی محل ساپورت ها اجرا شود، کوچک ترین خطا در طبقات بالاتر چند برابر خواهد شد. همچنین در رایزرهای بلند، انحراف جزئی در تراز یا امتداد می تواند باعث فشار روی اتصالات و سخت شدن کابل کشی شود. بنابراین نصب باید با کنترل مرحله ای، ابزار مناسب و تیم اجرایی آشنا به مسیرهای عمودی انجام شود.
جزئیاتی که گاهی کم اهمیت دیده می شوند، در رایزر تعیین کننده هستند. نوع رول بولت، کیفیت برش، نحوه پلیسه گیری، ترمیم پوشش، اجرای ارت و آب بندی محل عبور از کف یا دیوار، همگی بر دوام و ایمنی مسیر اثر دارند. رایزر خوب مسیری است که پس از نصب نه فقط ظاهری تمیز، بلکه عملکردی پایدار داشته باشد و در بازدیدهای بعدی نشانه ای از لرزش، خوردگی یا فشار به کابل در آن دیده نشود.
آماده سازی، خط تراز و علامت گذاری مسیر شفت
پیش از هر گونه نصب، مسیر شفت باید برداشت دقیق شود و نقاط نصب ساپورت ها، محل تغییر جهت و تراز طبقات روی نقشه و در محل مشخص گردد. این مرحله از بروز انحراف، برخورد با سایر تاسیسات و اشتباه در جایگذاری قطعات جلوگیری می کند. رایزر چون مسیر قائم است، نسبت به خطای تراز حساس تر از سینی افقی عمل می کند. اگر مبنای اجرا دقیق نباشد، اصلاح مسیر در ارتفاع بسیار پرهزینه و زمان بر خواهد شد.
اتصال ایمن ساپورت ها به سازه اصلی ساختمان
تمام بار رایزر در نهایت باید به سازه اصلی منتقل شود، بنابراین کیفیت اتصال ساپورت ها اهمیت حیاتی دارد. اتصال به دیوارهای سبک، اجزای کاذب یا سطوح نامطمئن، در مسیر عمودی پذیرفتنی نیست. باید بر اساس نوع سازه، وزن مسیر و تعداد کابل ها، نوع پیچ، انکر و صفحه نگهدارنده انتخاب شود. اگر این بخش درست اجرا نشود، کل مسیر در برابر لرزش، نشست یا بار اضافی آسیب پذیر خواهد بود و ایمنی بهره برداری کاهش می یابد.
پلیسه گیری لبه های برش خورده و ترمیم پوشش گالوانیزه
هر برش در سینی یا اتصالات، اگر بدون پرداخت و پلیسه گیری رها شود، می تواند به روکش کابل آسیب بزند و در گذر زمان نقطه شروع خوردگی باشد. لبه های تیز به خصوص در مسیرهای عمودی خطر بیشتری ایجاد می کنند، چون در زمان کابل کشی تماس بیشتری با غلاف کابل دارند. پس از برش نیز پوشش گالوانیزه یا لایه محافظ باید ترمیم شود تا فلز پایه در معرض رطوبت و هوا قرار نگیرد. این جزئیات کوچک، مستقیما روی عمر مفید سیستم اثر می گذارند.
اصول عبور ایمن سینی از سقف ها و دیوارها (Fire Stopping)
محل عبور رایزر از کف ها، دیوارها و سقف ها، یکی از حساس ترین نقاط اجرایی است. در این بخش، علاوه بر محافظت مکانیکی و لبه گذاری مناسب، باید الزامات ایمنی حریق نیز رعایت شود. اگر فضای خالی اطراف مسیر بدون سیستم مناسب مسدود شود، ممکن است در زمان آتش سوزی راهی برای انتقال دود و شعله میان طبقات ایجاد گردد. اجرای Fire Stopping درست یعنی حفظ یکپارچگی مقاومتی جداره ها و افزایش ایمنی کلی ساختمان.
خلاصه اصول مهار کابل و توزیع بار در رایزرها
در رایزر عمودی، مهار کابل ها فقط برای نظم ظاهری نیست، بلکه بخشی از عملکرد سازه ای سیستم محسوب می شود. کابل باید در فواصل مناسب مهار شود تا وزن آن به صورت کنترل شده میان بست ها و ساپورت ها توزیع گردد و به تجهیزات انتهایی فشار وارد نشود. هر چه ارتفاع بیشتر و قطر کابل بزرگ تر باشد، اهمیت این موضوع افزایش می یابد. نادیده گرفتن مهار اصولی یکی از دلایل اصلی کشش اضافی، لغزش و آسیب موضعی در مسیرهای قائم است.
توزیع بار زمانی درست انجام می شود که محل مهارها بر اساس وزن واقعی، نوع کابل و توصیه های فنی انتخاب شده باشد. استفاده از بست نامتناسب یا فاصله گذاری بیش از حد، باعث تمرکز نیرو در چند نقطه محدود می شود. این تمرکز نیرو نه تنها به کابل، بلکه به خود سینی و اتصالات نیز فشار وارد می کند. بنابراین در هر پروژه ای که رایزر بخشی از آن است، مهار و باربری باید به عنوان یک بخش طراحی شده و نه یک اقدام اجرایی ساده دیده شود.
چرا کابل ها در مسیر عمودی به بست گذاری ویژه نیاز دارند؟
برخلاف سینی افقی که کابل بیشتر روی بستر قرار می گیرد، در مسیر عمودی نیروی جاذبه دائما تلاش می کند کابل را به سمت پایین بکشد. اگر بست گذاری مناسب وجود نداشته باشد، این نیرو به سرکابل ها، مفصل ها و اتصالات انتهایی منتقل می شود. بست ویژه کمک می کند وزن کابل در طول مسیر تقسیم شود و از فشار نقطه ای روی روکش و هادی جلوگیری گردد. در کابل های سنگین، این بست گذاری در واقع شرط لازم برای اجرای ایمن است.
فواصل استاندارد نصب بست کابل بر اساس NEMA VE 2
راهنماهای اجرایی مانند NEMA VE 2 بر این نکته تاکید دارند که در نصب عمودی، فواصل مهار کابل باید بر اساس نوع کابل، وزن، شرایط مسیر و دستورالعمل سازنده انتخاب شود. مهم این است که تکنسین بداند عدد ثابت برای همه پروژه ها وجود ندارد و فاصله گذاری باید تابع بار واقعی باشد. هر جا کابل سنگین تر، ارتفاع بیشتر یا شرایط بهره برداری سخت تر باشد، فواصل مهار نیز باید محافظه کارانه تر انتخاب شود تا از لغزش و آسیب جلوگیری گردد.
توزیع بار مکانیکی و جلوگیری از آسیب به روکش کابل
وقتی بست و ساپورت به درستی انتخاب شوند، بار مکانیکی مسیر به صورت تدریجی و یکنواخت میان نقاط نگهدارنده تقسیم می شود. این توزیع درست باعث می شود روکش کابل در یک نقطه خاص تحت فشار بیش از حد قرار نگیرد و در نتیجه خطر له شدگی، بریدگی یا تغییر شکل کاهش یابد. در رایزرهای بلند، این موضوع بسیار حیاتی است، چون کوچک ترین خطا در مهار می تواند در طول زمان به مجموعه ای از خرابی های پی در پی در کل مسیر منجر شود.
جنس و پوشش مناسب برای رایزر در شرایط محیطی مختلف
جنس و پوشش رایزر باید با محیط پروژه هماهنگ باشد، چون دوام سیستم فقط به طراحی مکانیکی وابسته نیست. رطوبت بالا، بخارات شیمیایی، آلودگی صنعتی، شستشوی مکرر، دمای محیط و حتی مجاورت با مواد اسیدی، همگی می توانند انتخاب نادرست متریال را خیلی زود آشکار کنند. در بسیاری از پروژه ها، صرفه جویی در هزینه اولیه با انتخاب متریال ضعیف، بعدا به هزینه های سنگین تعویض، توقف بهره برداری و افت ایمنی منجر می شود.
به همین دلیل، متریال رایزر باید بر اساس دوره بهره برداری واقعی انتخاب شود، نه فقط قیمت خرید اولیه. فولاد گالوانیزه، گالوانیزه گرم، استنلس استیل و آلومینیوم هر کدام مزایا و محدودیت های خود را دارند. اگر محیط خورنده باشد، متریال مقاوم تر توجیه اقتصادی دارد. اگر فضا خشک و کم تنش باشد، گزینه های عمومی تر نیز می توانند پاسخگو باشند. آنچه اهمیت دارد، تناسب میان ریسک محیطی و سطح محافظت انتخاب شده است.
رایزرهای گالوانیزه فابریک و گرم برای محیط های صنعتی
رایزرهای گالوانیزه در بسیاری از پروژه ها انتخاب رایج هستند، اما میان گالوانیزه فابریک و گالوانیزه گرم تفاوت عملکردی مهمی وجود دارد. گالوانیزه فابریک برای شرایط معمولی و فضاهای داخلی خشک، گزینه ای کاربردی و اقتصادی است. اما در محیط های صنعتی یا جاهایی که رطوبت و سایش بیشتر است، گالوانیزه گرم دوام بالاتری ارائه می دهد. در چنین فضاهایی، پوشش قوی تر می تواند از شروع زودهنگام خوردگی در بدنه و اتصالات جلوگیری کند.
سینی های استنلس استیل و آلومینیومی در شرایط خورنده
وقتی پروژه در معرض رطوبت شدید، مواد شیمیایی یا بخارات خورنده قرار دارد، استنلس استیل یکی از مطمئن ترین گزینه ها برای اجرای رایزر است. این متریال مقاومت بسیار خوبی در برابر خوردگی دارد و در محیط های حساس عمر بالایی ارائه می کند. آلومینیوم نیز به دلیل وزن کمتر و مقاومت مناسب در برابر زنگ زدگی، در برخی پروژه ها انتخاب هوشمندانه ای است. البته در هر دو حالت باید ظرفیت مکانیکی، نوع کابل و شرایط نصب نیز همزمان بررسی شوند.
معیارهای انتخاب پوشش بر اساس میزان رطوبت و اسیدیته
رطوبت و اسیدیته محیط دو عامل مهم در تخریب زودرس مسیرهای فلزی هستند. اگر محیط فقط مرطوب باشد، ممکن است پوشش گالوانیزه مناسب پاسخگو باشد، اما در حضور مواد اسیدی یا قلیایی، همان پوشش نیز ممکن است دوام کافی نداشته باشد. بنابراین انتخاب پوشش نباید فقط از روی عرف انجام شود. بررسی واقعی شرایط محیطی، حتی در حد شناخت نوع فرآیند صنعتی یا میزان شستشوی روزانه، می تواند از تصمیم اشتباه و هزینه های آتی جلوگیری کند.
اشتباهات رایج و مخرب در طراحی و اجرای رایزر کابل
بخش زیادی از مشکلات رایزر نه به دلیل پیچیدگی پروژه، بلکه به دلیل تکرار چند خطای شناخته شده ایجاد می شود. استفاده از قطعات غیراستاندارد، بی توجهی به مهار کابل، انتخاب نادرست فاصله از تاسیسات دیگر و کابل کشی شتاب زده، از رایج ترین این موارد هستند. این اشتباهات در ظاهر ممکن است کوچک به نظر برسند، اما در بهره برداری، تاثیر آنها به صورت خرابی، دشواری تعمیر، کاهش ایمنی و افزایش هزینه نگهداری کاملا آشکار می شود.
نکته مهم این است که بیشتر این خطاها قابل پیشگیری هستند. اگر طراحی با دید اجرایی انجام شود و تیم نصب نیز به اصول مسیرهای عمودی آشنا باشد، بسیاری از مشکلات هرگز به وجود نمی آیند. در مقابل، زمانی که اجرا با راه حل های موقتی و تصمیم های لحظه ای جلو برود، رایزر به تدریج به نقطه ضعف کل سیستم تبدیل می شود. به همین دلیل، شناخت خطاهای رایج برای هر مهندس، ناظر و مجری یک ضرورت واقعی است.
استفاده از اتصالات غیراستاندارد و دست ساز
اتصالات غیراستاندارد معمولا زمانی وارد پروژه می شوند که قطعه اصلی در دسترس نیست یا اجرا با شتاب پیش می رود. اما در رایزر، این تصمیم می تواند بسیار پرهزینه باشد. اتصال دست ساز ممکن است از نظر ظاهری مسیر را تکمیل کند، ولی لزوما استحکام، شعاع خم، ضخامت و هماهنگی لازم را ندارد. در نتیجه، هم بار به شکل نادرست منتقل می شود و هم کابل در محل اتصال تحت فشار قرار می گیرد. این روش در پروژه حرفه ای قابل دفاع نیست.
مهار نکردن کابل ها و اتکا به خم یا کف سینی
یکی از مخرب ترین خطاها این است که تصور شود کابل در مسیر عمودی با تکیه بر کف سینی یا خم طبیعی خود ثابت می ماند. در واقع، بدون مهار مناسب، کابل به مرور حرکت می کند و وزن آن به نقاطی منتقل می شود که برای این بار طراحی نشده اند. نتیجه می تواند آسیب به روکش، فشار به گلندها، افتادگی موضعی یا حتی پارگی اتصالات باشد. در رایزر، مهار کابل یک انتخاب اختیاری نیست، بلکه بخشی از الزامات اجرای درست است.
عدم رعایت فاصله مجاز با لوله های تاسیسات مکانیکی
در شفت های تاسیساتی، فضای محدود باعث می شود مسیرهای مختلف به هم نزدیک شوند، اما این نزدیکی نباید بدون برنامه باشد. اگر رایزر بیش از حد به لوله های آب، بخار، فاضلاب یا کانال های مکانیکی نزدیک شود، کابل در معرض رطوبت، گرما، لرزش یا آلودگی قرار می گیرد. علاوه بر این، دسترسی برای تعمیرات هر دو سیستم نیز دشوارتر می شود. رعایت فاصله مناسب و هماهنگی بین رشته ای، شرط مهم برای حفظ عملکرد و ایمنی بلندمدت است.
آسیب به کابل ها در حین کشش عمودی
کابل کشی عمودی اگر بدون کنترل نیروی کشش، بدون ابزار مناسب و بدون تقسیم مرحله ای بار انجام شود، می تواند قبل از بهره برداری به کابل آسیب بزند. این آسیب ها همیشه با چشم دیده نمی شوند و گاهی بعدا به شکل افت عملکرد یا خرابی الکتریکی خود را نشان می دهند. استفاده از روش های صحیح جابجایی، مهار موقت حین نصب و توجه به شعاع خم و فشار روی روکش، از مواردی است که باید در اجرا جدی گرفته شود، نه اینکه به تجربه عمومی واگذار شود.
جمع بندی و راهنمای سفارش تجهیزات رایزر سینی کابل
رایزر سینی کابل بخشی از زیرساختی است که اگر درست طراحی و اجرا شود، سال ها بدون دردسر کار می کند و اگر اشتباه انتخاب شود، خیلی زود به منبع مشکل تبدیل خواهد شد. در این سیستم، همه چیز به هم وابسته است: ابعاد مسیر، نوع اتصالات، روش ساپورت گذاری، متریال، نحوه مهار کابل و شرایط محیطی. بنابراین نگاه درست به رایزر، نگاه سیستمی است، نه انتخاب چند قطعه مجزا. پروژه ای موفق است که از مرحله طراحی تا اجرا، این پیوستگی را حفظ کند.
در زمان سفارش تجهیزات نیز باید به جای تمرکز صرف بر قیمت اولیه، تناسب فنی با نقشه، بار واقعی، محیط نصب و نیاز توسعه آینده بررسی شود. قطعه ای که امروز ارزان تر به نظر می رسد، ممکن است فردا به دلیل خوردگی، افتادگی یا کمبود ظرفیت، هزینه چند برابری ایجاد کند. به همین دلیل، سفارش رایزر و متعلقات آن باید بر اساس مشخصات مهندسی، نه صرفا موجودی بازار یا شباهت ظاهری انجام شود. این رویکرد هم حرفه ای تر است و هم اقتصادی تر.
معیارهای کلیدی در انتخاب و خرید قطعات رایزر
برای انتخاب قطعات رایزر باید از چند معیار اصلی شروع کرد: ظرفیت بار، ضخامت ورق، نوع پوشش، سازگاری اتصالات، کیفیت ساپورت ها و امکان مهار استاندارد کابل. اگر فقط عرض سینی یا قیمت شاخه اصلی دیده شود، تصمیم ناقص خواهد بود. در عمل، قطعات جانبی مانند براکت، رابط، زانو، بست و صفحات اتصال همان قدر مهم هستند که خود بدنه مسیر اهمیت دارد. خرید درست زمانی اتفاق می افتد که مجموعه قطعات به عنوان یک سیستم یکپارچه دیده شود.
اهمیت تطبیق مشخصات فنی تجهیزات با نقشه مهندسی
تطبیق مشخصات فنی با نقشه مهندسی، مهم ترین اصل در تامین رایزر است. حتی اختلاف ظاهرا کوچک در عرض، ارتفاع لبه، شعاع اتصال یا نوع پوشش می تواند باعث اختلال در نصب، افزایش زمان اجرا و ایجاد راه حل های موقتی در کارگاه شود. زمانی که تجهیزات دقیقا مطابق طراحی انتخاب شوند، مسیر نصب سریع تر، تمیزتر و ایمن تر پیش می رود. این تطابق، فاصله میان یک اجرای حرفه ای و یک پروژه پر از اصلاحات میدانی را مشخص می کند.
رایزر سینی کابل برای چه ساختمان هایی ضروری تر است؟
رایزر سینی کابل در ساختمان های چند طبقه، برج های اداری، مراکز تجاری، بیمارستان ها، هتل ها، کارخانه ها و مراکز داده اهمیت بیشتری دارد، چون در این پروژه ها تعداد مدارها زیاد است و ارتباط عمودی میان طبقات نقش حیاتی دارد. هر جا کابل های قدرت، کنترل و شبکه باید به شکل منظم و قابل سرویس از یک تراز به تراز دیگر منتقل شوند، رایزر به یک نیاز واقعی تبدیل می شود، نه یک انتخاب اختیاری.
آیا در رایزر عمودی همیشه باید از نردبان کابل استفاده کرد؟
خیر، انتخاب بین نردبان کابل و سینی کابل به وزن کابل ها، نوع مدار، شرایط محیطی و شیوه نگهداری بستگی دارد. نردبان کابل برای بارهای سنگین و تهویه بهتر گزینه مناسبی است، اما در برخی پروژه ها سینی پانچ دار یا مدل درپوش دار عملکرد مناسب تری ارائه می کند. مهم این است که انتخاب بر اساس نیاز واقعی انجام شود و توان تحمل بار، مهار کابل و دسترسی آینده در تصمیم نهایی لحاظ گردد.
بهترین جنس رایزر برای محیط مرطوب یا خورنده چیست؟
در محیط های مرطوب، صنعتی یا دارای بخارات خورنده، انتخاب متریال باید با دقت بیشتری انجام شود. گالوانیزه گرم در بسیاری از کاربردهای صنعتی عملکرد خوبی دارد، اما اگر شدت خورندگی بالا باشد، استنلس استیل می تواند گزینه مطمئن تری باشد. آلومینیوم نیز در برخی شرایط مزایای خوبی از نظر وزن و مقاومت در برابر زنگ زدگی دارد. بهترین انتخاب زمانی مشخص می شود که میزان رطوبت، اسیدیته، نوع فرآیند و طول عمر مورد انتظار پروژه با هم بررسی شوند.
مهم ترین نشانه یک رایزر غیراستاندارد چیست؟
مهم ترین نشانه رایزر غیراستاندارد، بی نظمی در مهار کابل و ضعف در انتقال بار است. اگر کابل ها آویزان باشند، اتصالات با قطعات نامتناسب اجرا شده باشند، فاصله مسیر با تاسیسات دیگر رعایت نشده باشد یا لبه های برش خورده بدون پرداخت رها شده باشند، باید به کیفیت کل اجرا شک کرد. رایزر استاندارد باید شاقول، منظم، قابل سرویس و از نظر مکانیکی پایدار باشد و هیچ بخش آن نباید بار کابل را به شکل ناخواسته به تجهیزات انتهایی منتقل کند.
