اتصال زمین سینی کابل چیست؟

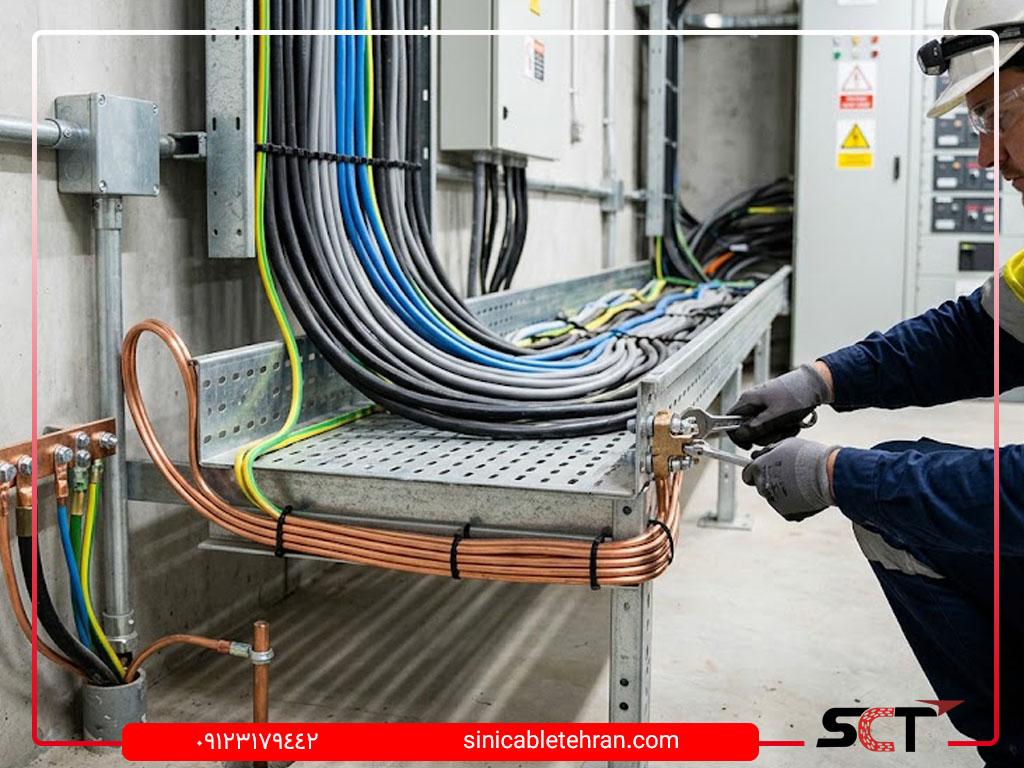

اتصال زمین سینی کابل فرآیندی فنی است که طی آن بدنه فلزی سینی ها از طریق هادی های رسانا به الکترود زمین یا چاه ارت متصل می شود. هدف از این اقدام، فراهم کردن یک مسیر بازگشت ایمن و با امپدانس بسیار کم برای جریان های اتصال کوتاه است. به این ترتیب کلیدهای حفاظتی نظیر مینیاتوری ها و کلیدهای اتوماتیک در زمان رخداد خطا به سرعت فرمان قطع صادر می کنند.
سینی های کابل به دلیل ساخته شدن از جنس فولاد گالوانیزه رسانای جریان الکتریکی هستند و می توانند حامل پتانسیل های ناخواسته شوند. در صورتی که این ساختارها به صورت پیوسته به زمین متصل نشوند، به یک خطر پنهان برای افراد تبدیل خواهند شد. اتصال زمین سینی کابل شرایطی ایجاد می کند که ولتاژ تماس سازه همواره در محدوده کمتر از ۵۰ ولت ایمن باقی بماند.
تفاوت اتصال زمین با همبندی الکتریکی
اتصال زمین به معنای اتصال فیزیکی و الکتریکی یک تجهیز به جرم کلی کره زمین برای تثبیت پتانسیل است. در این فرآیند هدف اصلی، تخلیه بارهای ساکن و اتصال کوتاه به اعماق خاک از طریق شینه و چاه ارت است. این سیستم مرجع پتانسیل صفر را برای کل شبکه توزیع ساختمان فراهم می آورد.
هم بندی الکتریکی به اتصال پایدار و دائمی تمام قطعات فلزی مجزا به یکدیگر برای هم پتانسیل سازی آنها گفته می شود. هم بندی تضمین می کند که هیچ اختلاف پتانسیلی میان سینی ها، نردبان ها، لوله های فلزی و سازه های نگهدارنده ایجاد نشود. بنابراین هم بندی پیوستگی بین قطعات را تامین می کند و اتصال زمین این مسیر پیوسته را به چاه ارت منتقل می سازد.
چرا باید سینی کابل را به زمین وصل کرد؟
سینی های کابل به عنوان ستون فقرات توزیع برق در کارخانجات و ساختمان ها عمل می کنند و همواره در معرض خطرات عایقی هستند. خرابی عایق کابل بر اثر گرما، تنش مکانیکی یا فرسایش می تواند هسته مسی برق دار را در تماس مستقیم با بدنه سینی قرار دهد. اتصال به زمین مسیر ایمنی برای جریان های ناخواسته فراهم می کند تا تجهیزات حفاظتی مدار را فورا قطع نمایند.
بر اساس استانداردهای بین المللی برق، تخلیه الکتریسیته ساکن و ولتاژهای القایی یکی دیگر از دلایل کلیدی اجرای ارتینگ است. عبور کابل های قدرت جریان بالا باعث ایجاد میدان های الکترومغناطیسی قوی و القای ولتاژ روی بدنه فلزی سینی می شود. زمین کردن سازه این ولتاژهای سرگردان را از بین می برد و مانع از آسیب به کابل های حساس شبکه می شود.
افزایش ایمنی در خطای الکتریکی
در زمان وقوع خطای فاز به بدنه، جریان اتصال کوتاه بسیار بالایی ایجاد می شود که نیازمند مسیری امن برای بازگشت است. اگر مقاومت مسیر اتصال زمین به اندازه کافی پایین نباشد، کلیدهای مغناطیسی در زمان استاندارد زیر ۴۰ میلی ثانیه تریپ نمی دهند. تاخیر در قطع مدار موجب بالا رفتن شدید دمای سینی و آتش گرفتن پوسته کابل ها می شود.
حفاظت از جان تکنسین ها و اپراتورهای مستقر در سایت حیاتی ترین دستاورد یک سیستم زمین کارآمد است. در صورت لمس یک سینی برق دار توسط انسان، اگر مقاومت زمین مناسب باشد، جریان از طریق هادی حفاظتی تخلیه می شود. این سازوکار مانع از عبور جریان های کشنده از بدن فرد و جلوگیری از ایست قلبی و سوختگی می شود.
جلوگیری از اختلاف پتانسیل بین قطعات فلزی
در تاسیسات بزرگ صنعتی، سینی های کابل در کنار لوله های آب، کانال های تهویه و اسکلت فلزی ساختمان امتداد پیدا می کنند. در صورت بروز صاعقه یا خطاهای شبکه، پتانسیل این قطعات مختلف می تواند با یکدیگر اختلاف شدیدی پیدا کند. این اختلاف ولتاژ موجب پدیده خطرناک جرقه زنی جانبی بین سازه های نزدیک به هم می شود.
هم پتانسیل سازی سینی کابل با تمامی اجزای فلزی محیط، خطر ایجاد قوس های الکتریکی مخرب را به طور کامل برطرف می سازد. هنگامی که تمام بدنه ها روی یک پتانسیل یکسان قرار گیرند، هیچ جریانی توان عبور میان آنها را نخواهد داشت. این یکپارچگی الکتریکی ایمنی کلی سایت را در برابر شوک های ناگهانی ولتاژ تضمین می نماید.
| بخش اتصال | روش اجرای همبندی | سایز هادی پیشنهادی | استاندارد حداکثر مقاومت |
|---|---|---|---|
| رابط بین شاخه ها | جامپر بافته مسی یا پیچ و مهره دندانه دار | ۱۶ میلی متر مربع | کمتر از ۰.۰۵ اهم |
| زانوها و سه راهی ها | سیم ارت افشان با کابلشو دو سوراخه | ۲۵ میلی متر مربع | کمتر از ۰.۰۵ اهم |
| درزهای انبساط حرارتی | تسمه مسی انعطاف پذیر شبیه لوپ | ۳۵ میلی متر مربع | کمتر از ۰.۱ اهم |
| اتصال اصلی به شینه ارت | کابل ارت روکش دار سبز و زرد | ۳۵ تا ۵۰ میلی متر مربع | کمتر از ۱ اهم |
اتصال زمین سینی کابل چگونه انجام میشود؟

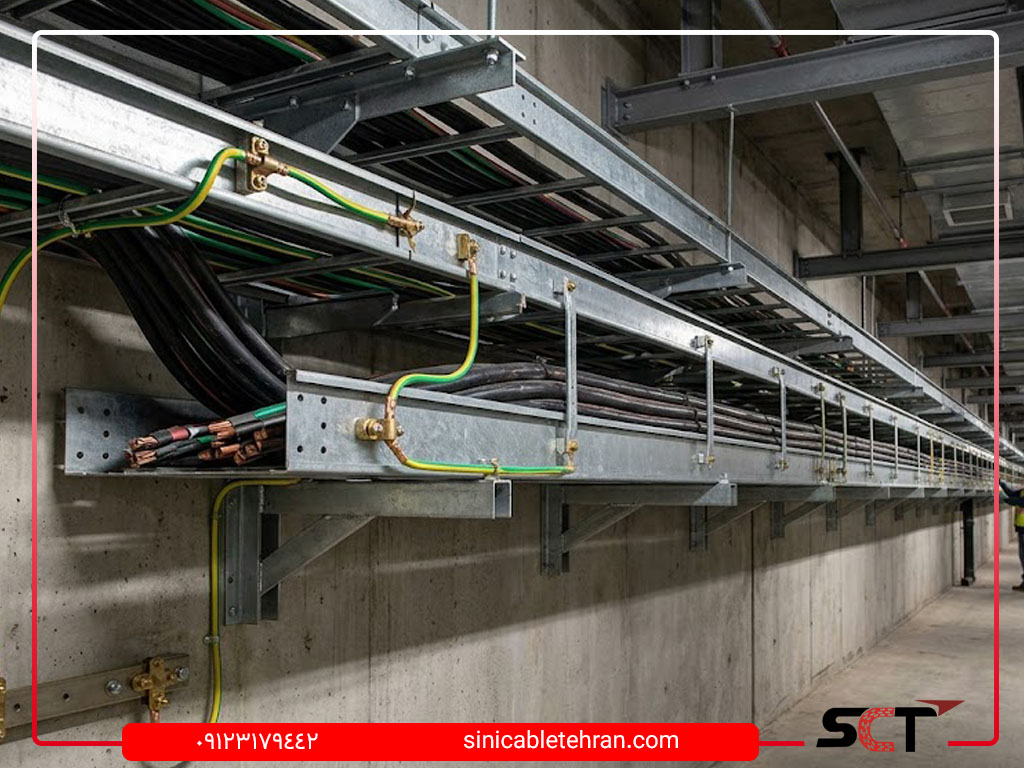

اجرای اصولی اتصال زمین سینی کابل نیازمند ایجاد مسیری پیوسته از جنس هادی های استاندارد در سراسر طول سینی است. این فرآیند از طریق نصب هادی های حفاظت به موازات مسیر کابل کشی یا استفاده از تسمه های هم بندی شکل می گیرد. بدنه سینی در فواصل مشخص توسط کلمپ های مخصوص به این هادی ارت مهار می شود.
در پایان خطوط سینی، هادی حفاظتی به نزدیک ترین شینه اصلی ارت در تابلو برق یا چاه ارت متصل می گردد. استفاده از یراق آلات آبکاری شده و واشرهای خورشیدی دندانه دار برای نفوذ به لایه های اکسید سطح فلز الزامی است. اتصالات باید به گونه ای اجرا شوند که در اثر تکان و لرزش دچار شل شدگی نشوند.
استفاده از کابل ارت یا هادی همبندی
برای برقراری اتصال زمین می توان از یک رشته سیم مسی لخت یا کابل روکش دار با سایز محاسباتی بهره برد. این هادی به موازات سینی کابل و درون آن یا در دیواره جانبی به وسیله بست های گالوانیزه محکم می شود. سایز این کابل بر اساس ظرفیت فیوز بالادست و ماکزیمم جریان اتصال کوتاه خط محاسبه می گردد.
در مسیرهای تا ۱۰۰ آمپر معمولا سیم ارت ۱۶ میلی متر مربع و در جریان های بالاتر سیم های ۲۵ تا ۵۰ میلی متر مربع کاربرد دارند. هادی هم بندی باید در هر شاخه ۳ متری حداقل در یک نقطه توسط کلمپ برنجی به بدنه سینی متصل گردد. این کار پایداری پیوستگی الکتریکی را حتی در صورت شکستگی موضعی ورق ها حفظ می نماید.
اتصال در محل وصلهها و قطعات متحرک
در محل اتصال دو شاخه سینی، مقاومت الکتریکی به دلیل لایه های اکسید روی رابط ها بالا می رود. برای حل این مشکل از جامپرهای ارت که تسمه های بافته شده مسی قلع اندود هستند استفاده می شود. این قطعات در هر دو سر دارای کابلشوهای پرسی بوده و با پیچ و مهره به شاخه های مجاور بسته می شوند.
در بخش هایی که سینی کابل از روی درزهای انقطاع ساختمان عبور می کند یا دارای لرزه گیر است، انعطاف هادی حیاتی است. جامپرهای بافته شده بدون وارد کردن فشار مکانیکی به بدنه سینی، مسیر هدایت جریان را در حین تکان ها حفظ می کنند. طول این تسمه ها باید با در نظر گرفتن حدافوذ به لایه های اکسید سطح فلز الزامی است. اتصالات باید به گونه ای اجرا شوند که در اثر تکان و لرزش دچار شل شدگی نشوند.
استفاده از کابل ارت یا هادی همبندی
برای برقراری اتصال زمین می توان از یک رشته سیم مسی لخت یا کابل روکش دار با سایز محاسباتی بهره برد. این هادی به موازات سینی کابل و درون آن یا در دیواره جانبی به وسیله بست های گالوانیزه محکم می شود. سایز این کابل بر اساس ظرفیت فیوز بالادست و ماکزیمم جریان اتصال کوتاه خط محاسبه می گردد.
در مسیرهای تا ۱۰۰ آمپر معمولا سیم ارت ۱۶ میلی متر مربع و در جریان های بالاتر سیم های ۲۵ تا ۵۰ میلی متر مربع کاربرد دارند. هادی هم بندی باید در هر شاخه ۳ متری حداقل در یک نقطه توسط کلمپ برنجی به بدنه سینی متصل گردد. این کار پایداری پیوستگی الکتریکی را حتی در صورت شکستگی موضعی ورق ها حفظ می نماید.
اتصال در محل وصلهها و قطعات متحرک
در محل اتصال دو شاخه سینی، مقاومت الکتریکی به دلیل لایه های اکسید روی رابط ها بالا می رود. برای حل این مشکل از جامپرهای ارت که تسمه های بافته شده مسی قلع اندود هستند استفاده می شود. این قطعات در هر دو سر دارای کابلشوهای پرسی بوده و با پیچ و مهره به شاخه های مجاور بسته می شوند.
در بخش هایی که سینی کابل از روی درزهای انقطاع ساختمان عبور می کند یا دارای لرزه گیر است، انعطاف هادی حیاتی است. جامپرهای بافته شده بدون وارد کردن فشار مکانیکی به بدنه سینی، مسیر هدایت جریان را در حین تکان ها حفظ می کنند. طول این تسمه ها باید با در نظر گرفتن حداکثر جابجایی سازه مقداری شل تر نصب شود.
توجه به سطوح رنگشده یا پوششدار
پوشش های رنگ پودری الکترواستاتیک و رنگ های اپرهای هم بندی بر روی تمامی رابط ها یکی از الگوهای ایمن در استانداردهای برق است. جامپرها یک مسیر جانبی کم امپدانس را به موازات رابط مکانیکی ایجاد می کنند تا پایداری الکتریکی خط حفظ شود. با این شیوه خطای انسانی در بستن صحیح پیچ و مهره ها خنثی خواهد شد.
زانوها، سهراهیها و تغییر مسیرها
در محل زانویی ها، سه راهی ها و چهارراهی های تغییر جهت، برش های متعددی در بدنه سینی ایجاد می شود. این قطعات اتصالی به دلیل شکل هندسی ویژه خود جریان های خطای عبوری را دچار شکست و افت می کنند. برای برقراری هدایت کامل، قطعات تغییر مسیر باید از هر دو سمت با جامپرهای مسی هم بندی شوند.
سه راهی ها به عنوان نقاط تقاطع کابل ها بار بسیار سنگینی را از مسیرهای فرعی دریافت می نمایند. اتصال هم بندی در این تقاطع ها باید قادر به تحمل جریان های جمع شونده چند مدار به صورت همزمان باشد. استفاده از تسمه های هم بندی ۲۵ میلی متر مربع در این بخش ها یک ضرورت مهندسی است.
درزهای انبساط و نقاط برشخورده
در خطوط طولانی سینی کابل، درزهای انبساط حرارتی برای تخلیه تنش های ناشی از گرم و سرد شدن سازه تعبیه می شوند. در محل این درزها فاصله ای فیزیکی بین دو شاخه وجود دارد که پیوستگی مکانیکی را کاملا قطع می کند. برای حفظ مسیر ارت در این نواحی، استفاده از تسمه های هم بندی انعطاف پذیر با طول کافی الزامی است.
نقاطی از سینی که در محل پروژه با فرز یا قیچی برش می خورند پوشش گالوانیزه خود را در لبه ها از دست می دهند. این لبه های برش خورده سریعا دچار زنگ زدگی شده و هدایت الکتریکی را مسدود می سازند. برای حفظ ایمنی، این بخش ها باید با زینک غنی شده اسپری شوند و کلمپ های ارت مستقیما به بدنه اصلی متصل گردند.
آیا سینی کابل میتواند بهعنوان هادی حفاظتی استفاده شود؟
بر اساس استانداردهای ملی و بین المللی مانند NEC ماده ۳۹۲، سینی کابل فلزی تحت شرایط بسیار خاص می تواند به عنوان هادی حفاظتی به کار رود. در این حالت بدنه سینی کابل نقش سیم ارت مدار را بازی می کند و نیازی به کشیدن کابل ارت جداگانه نیست. با این حال استفاده از این قابلیت نیازمند تاییدیه های کارخانه ای و محاسبات دقیق سطح مقطع فلز است.
بسیاری از آیین نامه های مهندسی استفاده از بدنه سینی به عنوان هادی حفاظتی مدار را به دلیل ریسک های احتمالی منع می کنند. اگر در طول زمان یکی از پیچ های رابط باز شود کل مسیر ارت قطع خواهد شد. بنابراین کشیدن یک رشته کابل ارت مجزا همواره روشی ایمن تر و مطمئن تر به حساب می آید.
شرطهای لازم برای استفاده بهعنوان مسیر حفاظتی
برای اینکه سینی کابل به عنوان هادی حفاظتی مجاز شناخته شود، باید سطح مقطع فلزی آن با جریان خطای مورد انتظار تناسب داشته باشد. استاندارد NEMA جدول مشخصی برای حداقل مساحت مقطع فولادی یا آلومینیومی سینی متناسب با ریتینگ فیوز بالادست ارائه داده است. ضخامت ورق سینی باید حداقل ۱.۵ تا ۲ میلی متر باشد تا در برابر شوک های حرارتی ذوب نشود.
تمام قطعات اتصال، رابط ها و متعلقات باید به صورت رسمی برای هدایت الکتریکی مداوم تست و نشانه گذاری شده باشند. همچنین تک تک اتصالات مکانیکی باید با واشرهای قفل کننده و گشتاور سنج محکم گردند. بدون وجود این تاییدیه ها، استفاده از سینی به عنوان هادی حفاظتی خطایی بزرگ و تخلف آشکار است.
چرا نباید صرفاً فلزی بودن سینی را کافی دانست؟
بسیاری از افراد ناآگاه تصور می کنند فلزی بودن بدنه سینی کابل به معنای اتصال خودکار آن به زمین است. این تصور اشتباه حوادث مرگبار زیادی را در پروژه های ساختمانی و کارگاهی رقم می زند. سینی های نصب شده بر روی آویزها به دلیل لایه های رنگ ساپورت ها یا پوشش های گالوانیزه کدر عایق می شوند.
علاوه بر این، اکسیداسیون و تشکیل سولفات روی لایه گالوانیزه، مقاومت الکتریکی سطحی بسیار بالایی به وجود می آورد. این مقاومت سطحی مانع از عبور جریان های کوچک نشتی می شود اما در ولتاژهای بالا ناگهان پدیدار می گردد. ایجاد مسیر زمین مهندسی شده تنها راه بی خطر برای مهار انرژی های مخرب است.
اشتباهات رایج در اتصال زمین سینی کابل
بررسی خرابی های رخ داده در سیستم های برق صنعتی نشان می دهد که بخش عمده ای از مشکلات ناشی از خطاهای ساده اجرایی است. نصابان ناآشنا با مباحث ارتینگ، گاهی اتصالات مکانیکی ضعیف را با اتصال الکتریکی ایمن اشتباه می گیرند. آگاهی از این اشتباهات به افزایش کیفیت نظارت های مهندسی کمک شایانی خواهد کرد.
اصلاح سیستم زمین پس از پایان مراحل پروژه و چیدمان کابل های سنگین، کاری بسیار دشوار و پرهزینه خواهد بود. پیشگیری از اشتباهات متداول در همان گام های ابتدایی نصب سینی ها موجب صرفه جویی در زمان و بودجه می شود. در ادامه سه مورد از خطرناک ترین خطاهای اجرایی مورد ارزیابی قرار می گیرد.
تکیه بر اتصال مکانیکی بدون تست پیوستگی
رایج ترین اشتباه مجریان این است که محکم بودن فیزیکی پیچ های رابط را به منزله برقرار بودن اتصال الکتریکی فرض می کنند. در بسیاری از موارد وجود پلیسه های فلزی یا زنگ زدگی های ریز مانع از برقراری تماس پیوسته دو قطعه می شود. بدون انجام تست های سنجش امپدانس با دستگاه میلی اهم متر، نمی توان از پیوستگی مسیر اطمینان یافت.
اتصالات مکانیکی ممکن است در روزهای نخست مقاومت پایینی نشان دهند اما با گذشت زمان و ارتعاش کارخانه سست شوند. عدم استفاده از واشر فنری و خورشیدی مقاومت اتصال را تا چندین برابر افزایش می دهد. تست های دوره ای تنها تضمین برای اطمینان از پیوستگی پایدار در سال های بهره برداری است.
بیتوجهی به رنگ، زنگزدگی و اکسید شدن سطوح
بستن کابلشوی ارت بر روی سینی هایی که دارای رنگ الکترواستاتیک یا رنگ کوره ای هستند خطایی فاحش است. لایه رنگ ضخامت چند ده میکرونی دارد اما عایق بسیار نیرومندی در برابر عبور جریان به شمار می رود. در این حالت با وجود اینکه ظاهرا سیم ارت بسته شده، هیچ جریانی به زمین منتقل نخواهد شد.
همچنین اکسیداسیون طبیعی روی سطوح گالوانیزه سرد مقاومت اتصال را به شدت افزایش می دهد. تکنسین ها باید پیش از بستن کلمپ ها، نقطه تماس را با سنباده نرم براق کرده و با وازلین صنعتی بپوشانند. تمیزکاری محل اتصال گامی اساسی برای عملکرد درست سیستم حفاظت به شمار می رود.
نادیده گرفتن درزهای انبساط و وصلهها
فراموش کردن جامپرهای هم بندی در محل درزهای انبساط ساختمانی، مسیر بازگشت جریان ارت را به دو نیم تقسیم می کند. در این شرایط اگر خطایی در بخش انتهایی سینی رخ دهد، جریان نمی تواند به چاه ارت بازگردد. کل نیمه انتهایی سینی کابل در اثر این خطا برق دار مانده و منتظر یک حادثه ناگوار می ماند.
نادیده گرفتن وصله های میانی و تغییر مسیرها نیز اثرات مخرب مشابهی را برای تاسیسات ایجاد می کند. نظارت بر اجرای جامپرها در تمام تقاطع ها باید در چک لیست تحویل موقت ناظران گنجانده شود. هیچ انقطاع فیزیکی نباید بدون پل الکتریکی رها گردد.
چگونه از صحت اتصال زمین سینی کابل مطمئن شویم؟
اطمینان از عملکرد صحیح سامانه زمین تنها از طریق تست های ابزار دقیق و ارزیابی های میدانی میسر می شود. مهندسان تاسیسات با استفاده از دستگاه های پیشرفته میلی اهم متر و ارت سنج، سلامت مسیر هدایت را بررسی می کنند. این ارزیابی ها نشان می دهد که آیا مقاومت ایجاد شده با حدود مجاز مقررات ملی همخوانی دارد یا خیر.
انجام آزمون های میدانی در دو مرحله تحویل موقت و تحویل قطعی به صورت کاملا سیستماتیک پیگیری می شود. تمامی اندازه گیری ها باید در دما و شرایط رطوبتی استاندارد انجام پذیرد تا خطاها به حداقل برسد. مستندسازی این فرآیندها ضامن کیفیت خدمات مهندسی در پروژه های عمرانی است.
تست پیوستگی پس از نصب
برای ارزیابی پیوستگی الکتریکی سینی کابل، از دستگاه میکرو اهم متر با جریان تزریقی حداقل ۱۰ آمپر استفاده می شود. پراب های دستگاه در ابتدا و انتهای هر شاخه متصل شده و مقاومت مسیر بر حسب میلی اهم ثبت می گردد. طبق استانداردهای IEC، مقاومت الکتریکی بین دو سر هر بخش اتصال نباید از ۰.۰۵ اهم فراتر رود.
آزمون دیگری که انجام می شود اندازه گیری مقاومت کلی سینی نسبت به شینه اصلی ارت ساختمان است. این مقدار برای کل مسیر باید همواره عددی کمتر از یک اهم را نشان دهد تا جریان های اتصال کوتاه به سرعت تخلیه شوند. در صورت مشاهده اعداد بالاتر، تمامی رابط ها و کلمپ ها باید بازبینی و اصلاح گردند.
ثبت نتیجه در تحویل نهایی پروژه
نتایج حاصل از آزمون های امپدانس و پیوستگی باید در قالب فرم های استاندارد تست و تحویل نهایی ثبت شوند. این فرم ها شامل اطلاعاتی نظیر شماره خط سینی، محل تکیه گاه ها، تاریخ تست و امضای مهندس ناظر است. گزارش های فنی ثبت شده به عنوان سوابق مهندسی در پرونده تاسیسات ساختمان بایگانی می شوند.
این مستندات در دوره های بازرسی سالیانه به عنوان مرجع مقایسه مورد استفاده قرار خواهند گرفت. هرگونه افزایش مقاومت در سال های بعد نشانه ای از فرسودگی، شل شدن اتصالات یا خوردگی فلزات خواهد بود. بازرسی منظم بر مبنای این گزارش ها حوادث برقی را به صفر می رساند.
جمعبندی اجرای اتصال زمین سینی کابل
پیاده سازی صحیح و مهندسی اتصال زمین سینی کابل ارتقادهنده سطح ایمنی، پیوستگی بهره برداری و تضمین کننده طول عمر مفید کابل های قدرت و جریان ضعیف است. پایبندی به اصول هم بندی در تمامی زانویی ها، رابط ها و درزهای انبساط مانع از ایجاد ولتاژهای تماس خطرناک و حوادث آتش سوزی می شود. استفاده از هادی های مسی مرغوب، اتصالات مقاوم در برابر خوردگی و تست های دقیق پیوستگی با دستگاه های سنجش امپدانس از الزامات بدون چشم پوشی هر پروژه است. مهندسان و پیمانکاران با به کارگیری متریال استاندارد تولید شده در کارخانجات معتبر و تکیه بر تجربه متخصصان باسابقه در سینی کابل تهران زیرساختی مطمئن، کارآمد و ایمن را برای پروژه های ساختمانی و صنعتی به ارمغان می آورند.
آیا سینی کابل گالوانیزه به تنهایی بدون سیم ارت زمین می شود؟
خیر، پوشش های اکسید سطحی، لرزش ها و اتصالات مکانیکی پیچی مانع از برقراری پیوستگی کامل می شوند و اجرای هادی ارت مجزا یا جامپرهای مسی ضروری است.
حداکثر مقاومت مجاز در تست پیوستگی سینی کابل چقدر است؟
مقاومت الکتریکی در محل هر اتصال و رابط باید کمتر از ۰.۰۵ اهم و مقاومت کل مسیر نسبت به شینه اصلی ارت باید کمتر از یک اهم باشد.
سایز مناسب سیم هم بندی سینی کابل چگونه محاسبه می شود؟
سایز هادی بر اساس حداکثر جریان خطای اتصال کوتاه و ظرفیت فیوز بالادست تعیین می شود که معمولا بین ۱۶ تا ۳۵ میلی متر مربع است.
چرا در سینی کابل رنگ شده باید محل اتصال ارت تراشیده شود؟
رنگ های الکترواستاتیک و اپوکسی عایق الکتریکی قوی هستند و بدون برداشتن لایه رنگ، هدایت جریان خطا به زمین متوقف می شود.
