طراحی و اجرای اصولی تاسیسات الکتریکی بدون بررسی دقیق رفتارهای مکانیکی بدنه ناممکن است. مفهوم بار گسترده سینی کابل اصلیترین مبنا برای سنجش ظرفیت باربری سیستم به شمار میرود. این شاخص مهندسی نشاندهنده نحوه توزیع پیوسته وزن هادیها در طول مسیر کابلکشی است. طراحان با تکیه بر این محاسبات، ضخامت ورق و فواصل استاندارد ساپورتها را تعیین میکنند.
در پروژههای عمرانی و صنعتی نیروهای مکانیکی گوناگونی به سازههای نگهدارنده وارد میآیند. دقت در انتخاب اتصالات مناسب حین خرید اتصالات سینی کابل ضامن پایداری کل شبکه کابلکشی خواهد بود. رابطها، زانوها و بستها باید توانایی مقاومت در برابر تنشهای مداوم را داشته باشند. عدم توجه به این موضوع سبب بروز شکستگی و گسستگی خطوط کابلکشی میگردد.
سازه فلزی سینی کابل باید پایداری خود را در شرایط سخت محیطی حفظ کند. بارهای مکانیکی اعمالشده عموماً به دو دسته گسترده یکنواخت و متمرکز تقسیم میشوند. هر یک از این بارها الگوهای تنش متفاوتی در ورق گالوانیزه ایجاد میکنند. واکنش متریال فولادی در مواجهه با این دو نیرو کاملاً متمایز است.
محاسبه دقیق ممان اینرسی و لنگر خمشی مانع از فرورفتگی و تغییر شکل بدنه میشود. کارشناسان بر اساس استانداردهای بینالمللی مقاومت مجاز متریال را بررسی و محاسبه مینمایند. ایمنی کابلهای حساس فشار ضعیف و قوی وابسته به دوام فیزیکی سینیها است. کمتوجهی به ضرایب ایمنی خطرات مالی و جانی سنگینی به دنبال دارد.
فاکتورهای محیطی متعددی در محاسبه نهایی ظرفیت بارگذاری تجهیزات نگهدارنده دخالت دارند. کارفرمایان باید در زمان برآورد اولیه و خرید سینی کابل ظرفیت توسعه آتی را بسنجند. در نظر گرفتن فضای خالی برای عبور کابلهای جدید از الزامات مهندسی است. این امر مانع از تحمیل اضافه بار به ساپورتها در درازمدت میشود.
تعریف جامع بار گسترده (UDL) در سیستمهای پشتیبان کابل

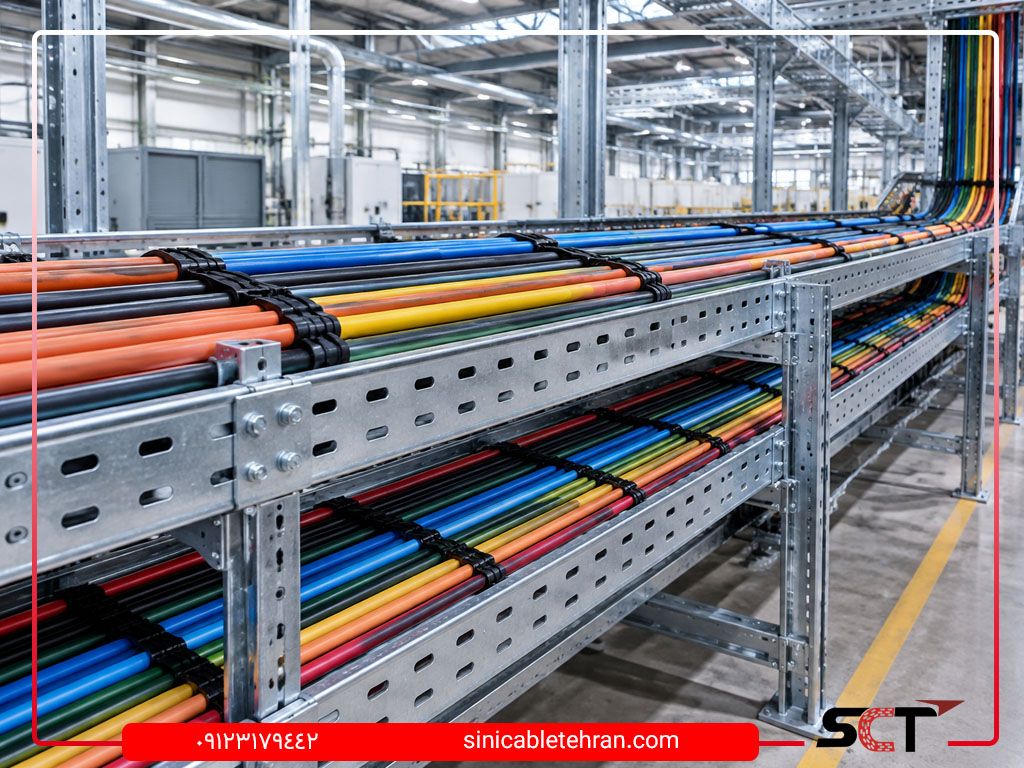

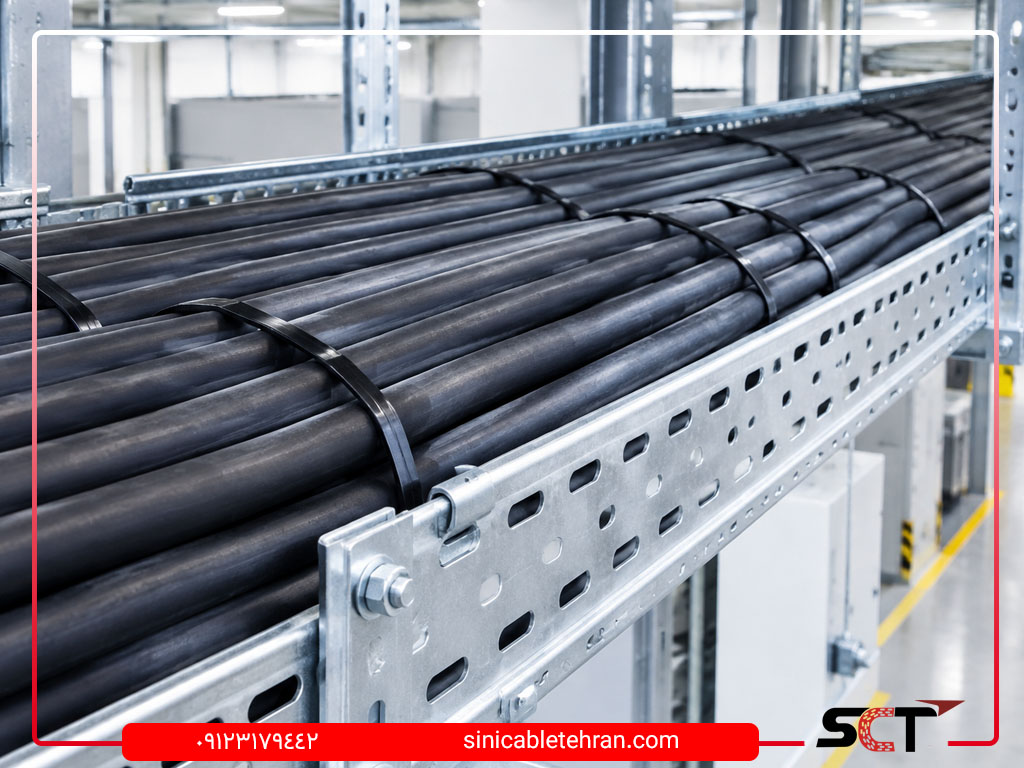

بار گسترده یکنواخت یا Uniformly Distributed Load به نیرویی گفته میشود که در تمام طول سینی پخش است. این بار فشاری همگن و مداوم بر سطح کف و دیوارهها وارد میسازد. وزن کابلهای هماندازه چیده شده در کنار یکدیگر مصداق بارز این مفهوم است. این یکنواختی مانع از تمرکز تنش در یک بخش محدود میشود.
واحدهای سنجش این شاخص در استانداردهای مهندسی معمولاً کیلوگرم بر متر یا پوند بر فوت هستند. این ارقام مرجع اصلی شرکتهای سازنده برای تعیین کلاس باربری محصولات به شمار میروند. مهندسان با تطبیق وزن خطوط با جدول کاتالوگ، سایز و ضخامت سینی را برمیگزینند. در این شرایط تمام مقاطع سینی بار را به شکلی متوازن تحمل میکنند.
توزیع یکنواخت وزن کابلها به افزایش طول عمر مفید سیستم کابلکشی کمک شایانی مینماید. زمانی که بار در طول مقطع پخش باشد، ساپورتها دچار کشیدگی نابرابر نمیشوند. این امر پایداری اتصالات پیچی و رولبولتهای متصل به سقف را حفظ میکند. مهندسان تاسیسات همواره تلاش میکنند کابلها را به صورت همگن بچینند.
مکانیزم اثرگذاری بار یکنواخت بر بدنه و لبههای سینی کابل
هنگام اعمال بار گسترده، نیروهای برشی و خمشی در سراسر طول دهانه بین ساپورتها شکل میگیرند. لبههای خمخورده کناری مانند بالهای یک تیرآهن تقویتکننده عمل میکنند. این دیوارهها لنگر خمشی ناشی از وزن کابلها را مهار و تخلیه مینمایند. طراحی دقیق لبهها و پانچهای کف مقاومت مکانیکی سینی را تعیین میکند.
بیشترین میزان خمش در شرایط بار یکنواخت دقیقاً در میانه فاصله دو تکیهگاه پدید میآید. در صورت بارگذاری بیش از حد استاندارد، دیوارهها به سمت داخل کمانش پیدا میکنند. این تغییر فرم مقطع باعث آسیبدیدگی روکش کابلها و لهیدگی لایههای عایق میگردد. استفاده از ضخامتهای ورق استاندارد مانع از بروز این آسیبها خواهد شد.
نوع پانچ کف سینی کابل نیز در نحوه انتقال تنشهای بار گسترده نقشی کلیدی دارد. پانچهای لوبیایی متقاطع انعطافپذیری و جریان هوای بهتری برای خنکسازی فراهم میآورند. اگر فاصله سوراخها به صورت غیر استاندارد طراحی شود، یکپارچگی ورق تضعیف میگردد. این مسئله منجر به تغییر شکل زودرس کف در بارهای سنگین خواهد شد.
فرمولها و نحوه محاسبه بار گسترده بر اساس استانداردهای مهندسی
محاسبه بار گسترده از طریق جمع وزن هر متر کابلهای عبوری به دست میآید. مهندسان وزن خالص هادیها، عایق و روکش را بر اساس جداول فنی سازنده جمع میزنند. معمولاً ضریب اطمینانی معادل 1.25 تا 1.5 برای جبران خطاهای نصب به بار نهایی افزوده میشود. این محاسبه مبنای تعیین کلاس سازهای استاندارد خواهد بود.
لنگر خمشی بیشینه تحت اثر بار گسترده با استفاده از رابطه زیر تعیین میشود:
Mmax = (w × L2) / 8
در رابطه فوق پارامتر w نشاندهنده بار بر واحد طول و L بیانگر فاصله بین دو ساپورت است. همانطور که مشخص است، فاصله پایهها به توان دو در فرمول اثر میگذارد. کاهش جزئی در فاصله بین ساپورتها لنگر خمشی را به شدت کاهش خواهد داد.
میزان خیز یا افتادگی الاستیک سینی تحت بار یکنواخت با رابطه زیر سنجیده میشود:
δmax = (5 × w × L4) / (384 × E × I)
در این رابطه E مدول الاستیسیته فولاد و I ممان اینرسی مقطع سینی کابل است. ممان اینرسی بالاتر به معنی مقاومت بیشتر در برابر هرگونه انحراف و خیز خواهد بود.
بار نقطهای یا متمرکز (Point Load) در سینی کابل چیست؟
بار نقطهای نیرویی است که در یک موقعیت مکانی بسیار محدود بر سطح سینی وارد میشود. این بار بر خلاف بارهای گسترده، در سطح سازه پخش و توزیع نمیگردد. اعمال بار متمرکز جهش ناگهانی تنش و لنگر خمشی را به دنبال خواهد داشت. نادیده گرفتن این بارها زمینهساز شکستهای ناگهانی در سیستم است.
لنگر خمشی ناشی از بار متمرکز در وسط دهانه بسیار شدیدتر از بار گسترده معادل است. علت این امر عدم مشارکت کل طول سینی در جذب و استهلاک نیروی وارده است. تمرکز تنش در نقطهای خاص میتواند از حد تسلیم ورق فولادی فراتر رود. در چنین حالتی ورق دچار دفرمگی دائمی و غیر قابل بازگشت خواهد شد.
در بسیاری از حوادث صنعتی، تغییر شکلهای شدید سینی به دلیل بارهای متمرکز رخ میدهد. این بارها تمرکز تنش موضعی ایجاد کرده و اتصالات مجاور را تحت کشش قرار میدهند. گسیختگی در محل پیچها یکی از پیامدهای رایج این نیروها است. شناخت منشا این بارها گام نخست در مهار آنها است.
عوامل اصلی ایجاد بارهای نقطهای در محیطهای صنعتی
یکی از مهمترین منابع بار متمرکز، وزن تکنسینها و نصابان در زمان کابلکشی است. بالا رفتن افراد از نردبان یا سینی کابل تنش نقطهای شدیدی تحمیل میکند. افتادن یا قرار دادن ابزارآلات سنگین در حین کار عامل دیگر محسوب میشود. سازه سینی باید توانایی مقاومت در برابر این بارهای موقت را داشته باشد.
خروج ناگهانی یک دسته کابل ضخیم از یک مقطع نیز نیروی نقطهای ایجاد میکند. همچنین نصب تجهیزات سنگین مانند جعبه تقسیمهای چدنی بر بدنه سینی بار متمرکز است. پایههای ترانسفورماتورهای کوچک یا تابلوهای واسط نمونههای بارز این نیروها هستند. در این مقاطع حتماً باید ساپورتهای کمکی تعبیه گردد.
شوکهای دینامیکی ناشی از کشش کابل با دستگاه وینچ نیز بار نقطهای میسازند. زاویهدار شدن کابل در زمان کشش لنگرهای پیچشی موضعی ایجاد خواهد کرد. این نیروها مستقیماً به لبهها و پلههای سینی کابل فشار میآورند. مهار این تکانهها نیازمند تقویت مقاطع با بریسهای فلزی است.
رفتار مکانیکی سینی کابل تحت تنشهای متمرکز و موضعی
تحت بار متمرکز، تنش برشی در نزدیکی نقطه بار به حداکثر مقدار خود جهش میکند. در این حالت کف سینی دچار فرورفتگی موضعی شده و لبهها به بیرون متمایل میشوند. این فرورفتگی فشاری غیر استاندارد به لایه عایق کابلهای عبوری وارد میسازد. از بین رفتن پوشش گالوانیزه در اثر کشش ورق از پیامدهای این حالت است.
تنش تسلیم فولاد در مجاورت نقطه اعمال بار نقطهای به سرعت رد میشود. این موضوع باعث افتادگی موضعی و ایجاد زاویه نامناسب در مسیر عبور هادیها میگردد. در اثر این افتادگی، درپوشها به درستی جفت نشده و آببندی مسیر مختل میشود. ورود رطوبت به داخل مسیر فرآیند زنگزدگی را تسریع میبخشد.
علاوه بر این، بار متمرکز اتصالات پیچی طرفین را تحت برش شدید قرار میدهد. اگر ضخامت ورق سینی یا براکت ضعیف باشد، سوراخهای پیچ کشیده و گشاد میشوند. این گشادی باعث لقی سازه در برابر ارتعاشات ماشینآلات صنعتی میگردد. در نهایت امکان باز شدن قطعات از یکدیگر وجود دارد.
تفاوتهای بنیادین بار گسترده و بار نقطهای از نگاه استاندارد
استانداردهای مهندسی رویکرد متفاوتی در تحلیل بارهای گسترده و متمرکز اتخاذ میکنند. استانداردهایی نظیر NEMA VE 1 و IEC 61537 چارچوبهای سختگیرانهای برای هر یک دارند. جدول زیر تفاوتهای اصلی این دو رفتار مکانیکی را نمایش میدهد.
| شاخص ارزیابی | بار گسترده یکنواخت (UDL) | بار نقطهای متمرکز (Point Load) |
|---|---|---|
| الگوی توزیع نیرو | یکنواخت و ممتد در کل طول | محدود به یک مقطع مشخص |
| عامل اصلی به وجود آورنده | وزن کابلهای چیده شده | وزن افراد، تجهیزات و ابزارآلات |
| فرمول لنگر خمشی بیشینه | Mmax = (w × L2) / 8 | Mmax = (P × L) / 4 |
| راهکار مقابله مهندسی | تنظیم فاصله عمومی ساپورتها | تعبیه ساپورت کمکی و براکت تقویتی |
مقایسه دو فرمول نشان میدهد که بار نقطهای متمرکز لنگر خمشی بسیار بزرگتری ایجاد مینماید. اگر بار کل یکسان باشد، لنگر بار نقطهای در وسط دهانه دو برابر بار گسترده است. این موضوع حساسیت بالای مهار بارهای متمرکز را در سازههای صنعتی اثبات میکند. طراحان باید هر دو پارامتر را در محاسبات لحاظ نمایند.
تحلیل دیاگرام لنگر خمشی و نیروی برشی در دو حالت
در شرایط بار گسترده، دیاگرام لنگر خمشی به صورت یک منحنی سهمی متقارن ترسیم میشود. اوج این منحنی در میانه دهانه و کمترین مقدار آن روی تکیهگاهها است. دیاگرام نیروی برشی نیز خطی شیبدار با بیشترین مقدار در نزدیکی پایهها است. این توزیع متقارن، تعادل مکانیکی کل خطوط را حفظ میکند.
در حالت بار متمرکز، دیاگرام لنگر خمشی شکلی کاملاً مثلثی با راسی تیز به خود میگیرد. بیشترین مقدار لنگر دقیقاً زیر محل اعمال نیروی متمرکز قرار دارد. نمودار نیروی برشی در دو طرف بار ثابت بوده و در نقطه اثر دچار تغییر علامت ناگهانی میشود. این تغییرات تند، تنشهای برشی شدیدی در اتصالات به وجود میآورد.
اثرات تخریبی هر بار بر خیز مجاز (Deflection)
خیز یا انحراف سازه از راستای افقی معیاری تعیینکننده در استاندارد بهرهبرداری است. استاندارد NEMA VE 1 حداکثر خیز مجاز را کسری از طول دهانه یعنی نسبت L به 200 تعریف مینماید. فراتر رفتن از این آستانه نشاندهنده رفتار ناایمن سیستم نگهدارنده است. بارهای متمرکز معمولاً عامل اصلی عبور از این حد مجاز هستند.
رابطه محاسبه افتادگی و خیز ناشی از بار متمرکز در میانه دهانه به شرح زیر است:
δmax = (P × L3) / (48 × E × I)
در این رابطه P نشاندهنده مقدار بار متمرکز است. افتادگی بیش از حد سبب کشیدگی کابلها، جدا شدن بستها و تجمع آب در نقاط پست میگردد. این آسیبها در طول زمان منجر به بروز اتصالی و تخریب فیزیکی هادیها خواهند شد.
تحلیل استانداردهای NEMA VE 1 و IEC 61537 در بارگذاری سینی کابل
استاندارد معتبر NEMA VE 1 مرجع اصلی تعیین کلاسهای باربری و انجام آزمونهای مقاومت سازهای است. این استاندارد ظرفیت باربری را بر مبنای فاصله تکیهگاهها دستهبندی مینماید. برای نمونه کلاس 12C توانایی نگهداری بارهای بسیار سنگین در دهانههای 12 فوتی را دارد. سازندگان موظف هستند نمونههای تولیدی را تحت آزمونهای سختگیرانه تست کنند.
استاندارد بینالمللی IEC 61537 رویکرد جامعی به ظرفیت بار کاری ایمن (SWL) ارائه میدهد. این استاندارد عملکرد سیستم را تحت شوکهای محیطی و تغییرات دمایی بررسی میکند. رعایت الزامات این مراجع بینالمللی در پروژههای نفت، گاز و پتروشیمی الزامی است. تاییدیه این آزمونها باید توسط مراکز معتبر بازرسی صادر شود.
تست بار متمرکز 200 پوندی طبق استاندارد NEMA
بر اساس بند 5.4 استاندارد NEMA VE 1، آزمون بار متمرکز برای کلیه سینیها اجباری است. در این آزمون وزنهای به وزن 200 پوند (حدود 90 کیلوگرم) در بحرانیترین نقطه قرار میگیرد. این وزن دقیقاً معادل وزن یک نفر تکنسین به همراه تجهیزات نصب است. سازه باید توانایی مهار این نیرو را بدون وقوع شکست کامل داشته باشد.
آزمون بار متمرکز در حالی انجام میشود که سینی تحت بار گسترده طراحی نیز قرار دارد. این ترکیب بارها بدترین سناریوی محتمل در زمان بهرهبرداری و نگهداری را شبیهسازی میکند. در صورت عدم بروز تغییر شکل دائمی، محصول آزمون را با موفقیت پشت سر میگذارد. این تست مبنایی معتبر برای سنجش کیفیت ساخت است.
روشهای آزمایشگاهی تعیین ظرفیت باربری ایمن (Safe Working Load)
تعیین ظرفیت بار کاری ایمن از طریق بارگذاری یکنواخت با کیسههای بار استاندارد انجام میشود. نمونه سینی کابل بر روی دو تکیهگاه با فاصله نامی سوار میگردد. بارها در چند مرحله پیوسته تا رسیدن به مقدار مورد نظر اضافه میشوند. حسگرهای دقیق میزان انحراف و خیز را در تمام مراحل ثبت مینمایند.
سازه استاندارد باید بدون تغییر شکل غیر الاستیک حداقل 1.5 برابر بار نامی را تحمل کند. این ضریب اطمینان ایمنی شبکه را در زمان اضافه بارهای ناگهانی تضمین مینماید. خروجی این آزمایشها در قالب نمودارهای بار بر حسب خیز در کاتالوگ سازندگان درج میگردد. مهندسان طراح با استفاده از این منحنیها محصول مناسب را انتخاب میکنند.
محاسبات گامبهگام و انتخاب فاصله ساپورتها
تعیین فاصله ساپورتها نیازمند تعادل دقیق میان پایداری فنی و صرفه اقتصادی است. افزایش فاصله پایهها اگرچه هزینه نصب را کاهش میدهد، اما تنشها را تشدید میسازد. برعکس، فواصل بیش از حد کوتاه هزینههای پروژه را بدون توجیه بالا میبرد. مهندسان محاسب با بررسی مجموع بارهای وارده، بهترین گام ساپورت را مشخص میکنند.
در محاسبه بارهای کل باید وزن سنگینترین کابلهای انتخابی مبنا قرار گیرد. وزن تجهیزات جانبی نظیر درپوشها، سپریتورها و بستها نیز به این مقدار اضافه میشود. در محیطهای بیرونی، بارهای ناشی از وزش باد و بارش برف نیز محاسبه میگردد. مجموع این عوامل بار کل را تعیین خواهد کرد.
فرمول محاسبه ضخامت ورق سینی کابل بر اساس حجم بار
ضخامت ورق رابطه مستقیمی با ممان اینرسی مقطع و لنگر مقاوم سینی کابل دارد. برای تعیین ضخامت بهینه از رابطه تنش خمشی استفاده میشود:
σ = (M × y) / I
در رابطه فوق σ تنش خمشی، M بیشترین لنگر خمشی، y فاصله دورترین تار از محور خنثی و I ممان اینرسی است. هر چه ضخامت ورق و ارتفاع لبه سینی بیشتر باشد، ممان اینرسی مقطع افزایش مییابد. در نتیجه تنش در ورق کاهش یافته و مقاومت سیستم بالا میرود.
سینیهای ساختهشده با ورقهای نازک در دهانههای طولانی دچار موجافتادگی لبهها میشوند. برای دهانههای فراتر از 2 متر، انتخاب ورقهای با ضخامت کمتر از 1.5 میلیمتر توصیه نمیشود. در بارهای سنگین صنعتی، استفاده از ضخامتهای 2 و 2.5 میلیمتر دوام سازه را تضمین میکند. این انتخاب مانع از بروز خمشهای زودرس در بدنه خواهد شد.
جدول راهنمای فواصل ساپورت بر اساس ضخامت و بار کابل
تعیین فاصله تکیهگاهها باید با در نظر گرفتن عمق سینی و ضخامت ورق صورت پذیرد. جدول زیر راهنمای مناسبی برای تعیین گامهای استاندارد ساپورتگذاری است.
| ضخامت ورق (میلیمتر) | کلاس بار کابل | حداکثر فاصله ساپورت (متر) | نوع ساپورت پیشنهادی |
|---|---|---|---|
| 1.0 تا 1.25 | سبک (کمتر از 30 کیلوگرم بر متر) | 1.2 تا 1.5 | براکت دیواری سبک یا راد آویز |
| 1.5 | متوسط (30 تا 60 کیلوگرم بر متر) | 1.5 تا 1.8 | ساپورت U شکل با سیچنل |
| 2.0 | سنگین (60 تا 100 کیلوگرم بر متر) | 2.0 تا 2.5 | ساپورت دروازهای با پروفیل تقویت |
| 2.5 و بیشتر | فوق سنگین (بیش از 100 کیلوگرم بر متر) | 2.5 تا 3.0 | استراکچر فولادی صنعتی اختصاصی |
رعایت فواصل مندرج در جدول بالا از بروز پدیده خیز نامطلوب جلوگیری مینماید. در مناطقی که خطوط کابل تغییر مسیر میدهند، فواصل پایهها باید کوتاهتر باشد. این رویکرد ایمنی شبکه را در برابر ارتعاشات حفظ میکند.
راهکارهای تقویت سازه و جلوگیری از تغییر شکل سینی کابل
به کارگیری تکنیکهای مهندسی مانع از آسیبدیدگی سینیها در برابر بارهای ناخواسته میشود. نخستین و کارآمدترین روش، نصب ساپورتهای کمکی در نقاط اعمال بارهای سنگین است. این اقدام سریعاً طول موثر دهانه را کاهش داده و ظرفیت باربری را بالا میبرد. راهکار دیگر استفاده از پروفیلهای زیرین کمکی در دهانههای طویل است.
ایجاد خمهای تقویتی در لبههای کناری سینی کابل مقاومت خمشی را به شکل چشمگیری افزایش میدهد. خمهای دوبل یا اصطلاحاً لبههای 6 خم سختی مقطع را تا دو برابر ارتقا میبخشند. این خمها مقاومت مقطع در برابر بارهای متمرکز را به طور محسوسی بهبود میدهند. در نتیجه نیاز به افزایش ضخامت ورق کاهش مییابد.
روشهای اصولی توزیع بار در سینیهای پانچشده و نردبان کابل
در سینیهای مشبک و نردبانهای کابل نحوه چیدمان کابلها نقشی اساسی در توزیع تنش دارد. کابلهای قطور و سنگین باید در دو طرف و چسبیده به دیوارههای سینی کابل مستقر گردند. دیوارهها به دلیل داشتن فرم قائم، بیشترین مقاومت خمشی را تامین مینمایند. کابلهای سبکتر و خطوط سیگنال باید در مرکز سینی گسترده شوند.
استفاده از بستهای چنگالی مناسب مانع از جابهجایی کابلها در تکانههای الکتریکی میشود. در نردبانهای کابل، فاصله پلهها نباید بیشتر از 25 الی 30 سانتیمتر در نظر گرفته شود. پلههای جوشکاریشده با لبههای عمیق صلبیت بسیار بالاتری در برابر خمش نشان میدهند. رعایت فاصله هوایی میان کابلها علاوه بر تهویه بهتر، به توزیع متوازن بار کمک میکند.
نقش براکتها، رادهای آویز و اتصالات در مهار بارهای متمرکز
براکتهای کنسولی دیواری باید توان مهار لنگرهای واژگونی را داشته باشند. استفاده از پیچها و مهرههای استاندارد با گرید مقاومتی بالا در اتصالات الزامی است. رادهای آویز با قطر نامی 10 و 12 میلیمتر پایداری سازه را تضمین مینمایند. در دهانههای سنگین، رادها باید در هر دو طرف سینی مهار شوند.
در محل زانوها، سهراهیها و قطعات تبدیل همواره باید ساپورت اختصاصی اجرا گردد. این اتصالات به دلیل تغییر جهت جریان کابلها تحت تاثیر نیروهای متمرکز قرار دارند. مهار ممتد این بخشها با انکر بولتهای استاندارد از لقی سازه جلوگیری میکند. این اقدامات طول عمر مفید مسیرهای کابلکشی را افزایش خواهد داد.
سوالات متداول
آیا میتوان بر روی سینی کابل نصبشده راه رفت یا بار سنگین قرار داد؟
خیر، راه رفتن یا قرار دادن بارهای سنگین متفرقه بر روی سینی کابل به هیچ عنوان مجاز نیست. گرچه سینیها طبق استاندارد برای تحمل بار متمرکز 200 پوندی تست میشوند، اما این معیار صرفاً یک حاشیه اطمینان موقت است. اعمال مکرر بار متمرکز باعث خمش دائمی، گسستگی اتصالات و آسیب جدی به روکش کابلهای برق میگردد.
چگونه بار ناشی از وزن پرسنل در محاسبات سینی کابل لحاظ میشود؟
استاندارد NEMA VE 1 مهندسان را ملزم میسازد که بار متمرکز یک فرد را معادل 90 کیلوگرم (200 پوند) در وسط دهانه لحاظ کنند. این بار نقطهای در بحرانیترین مقطع و همزمان با بار گسترده نامی کابلها ارزیابی میشود. سازه استاندارد باید بتواند این بارگذاری ترکیبی را بدون فروریزی یا کمانش دیوارهها تحمل کند.
تفاوت ظرفیت باربری سینی کابل گالوانیزه گرم با فابریک در چیست؟
روش گالوانیزاسیون تاثیری بر مقاومت مکانیکی اولیه فولاد ندارد و مشخصات الاستیک هر دو ورق یکسان است. با این وجود، گالوانیزه گرم ضخامت پوشش روی بسیار بالاتری ایجاد کرده و مانع از زنگزدگی ورق در هوای آزاد میشود. در محیطهای صنعتی، سینی فابریک به سرعت دچار خوردگی شده و با افت ضخامت مفید، ظرفیت باربری آن به شدت کاهش مییابد.
بهترین فاصله بین ساپورتهای سینی کابل چقدر است؟
فاصله استاندارد ساپورتها کاملاً به حجم بار کابلها و ضخامت ورق سینی بستگی دارد. در مصارف متداول صنعتی و ساختمانی، فواصل 1.5 تا 1.8 متر تعادل ایدهآلی میان هزینه و استحکام سازه برقرار میسازد. در صورت استفاده از کابلهای فوق سنگین یا ورقهای نازک، فاصله ساپورتها باید به 1.2 متر کاهش یابد تا از افتادگی غیرمجاز جلوگیری شود.
نتیجهگیری و جمعبندی مهندسی
تحلیل دقیق تفاوتهای بار گسترده و بار نقطهای، گام پایهای در طراحی استاندارد تاسیسات برقی است. بارهای گسترده تعیینکننده ضخامت ورق و رده باربری اسمی سیستم به شمار میروند. در مقابل، بارهای نقطهای کنترلکننده خیزهای بحرانی و مشخصکننده محل نصب پایههای تقویتی هستند. بیتوجهی به هر یک از این دو مولفه خسارات جبرانناپذیری برای شبکه انتقال برق به همراه دارد.
دستیابی به حداکثر بهرهوری نیازمند بهرهگیری از محاسبات اصولی و تامین تجهیزات استاندارد صنعتی است. ارزیابی دقیق شرایط پروژه پیش از سفارشگذاری، ضامن بقا و ایمنی طولانیمدت سیستم خواهد بود. سازندگان معتبر با رعایت استانداردهای ملی و بینالمللی تجهیزاتی مطمئن تولید میکنند. برای اجرای مطمئن پروژهها و دستیابی به بالاترین سطح کیفیت، بررسی مقاطع تولیدی در بورس سینی کابل تهران راهکاری ایدهآل برای تامین بسترهای کابلکشی بادوام است.
