کلاس بار سینی کابل مشخصه ای فنی و استاندارد است که حداکثر وزن مجاز کابل ها را بر حسب کیلوگرم بر متر در یک دهانه ساپورت معین تعریف می کند. مهندسان برق برای جلوگیری از دفرمگی سازه و افتادگی سینی ها، پیش از طراحی تاسیسات باید این مشخصه مکانیکی را بر اساس وزن دسته های کابل و فاصله ساپورت ها تعیین کنند. انتخاب درست این رده باربری تضمین می کند که سازه نگهدارنده در طول دوره بهره برداری دچار خمش غیرمجاز، شکست اتصالات و آسیب به روکش هادی ها نشود.

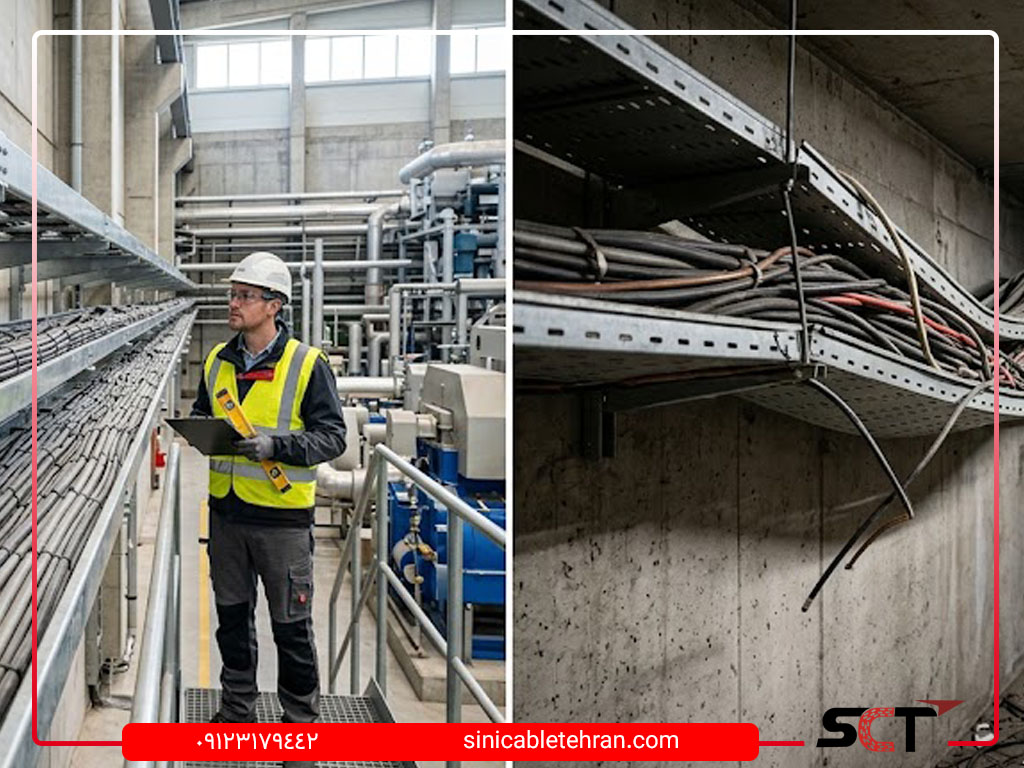

نادیده گرفتن این معیار کلیدی خطرات مالی و جانی فراوانی به همراه دارد. انتخاب رده ضعیف تر از بار واقعی سازه، موجب شکم دادن ورق و اعمال تنش کششی به اتصالات الکتریکی می شود. از سوی دیگر، انتخاب رده های بسیار سنگین برای کابل کشی های سبک ساختمانی، وزن مرده سازه را بالا می برد و مصالح فولادی را هدر می دهد. شناخت دقیق رفتارهای باربری سینی ها مانع از بروز خسارت در شبکه های توزیع انرژی می شود.
در برآوردهای مالی و تدارکاتی پروژه، قیمت سینی کابل با ارتقای رده باربری و افزایش ضخامت ورق گالوانیزه تغییر می کند. دستیابی به نقطه بهینه مهندسی نیازمند تطبیق دقیق بارهای کابل با مشخصات مکانیکی تجهیزات است. به همین علت، تحلیل رده های باربری به عنوان مبنای اصلی سفارش متریال در پروژه های زیربنایی شناخته می شود.
سازه های نگهدارنده کابل نه تنها وزن هادی های مسی و آلومینیومی را حمل می کنند، بلکه باید در برابر بارهای باد، یخ و ارتعاشات مقاومت کنند. در استانداردسازی بین المللی، این توان تحمل در قالب کدهای مشخص تعریف شده است. بررسی عمیق این استانداردها ابهام در نقشه های اجرایی را به طور کامل برطرف می سازد.
مهندسان طراح با تکیه بر اطلاعات ابعادی و وزنی کابل ها، مسیرهای عبور را به بخش های مجزا تقسیم بندی می کنند. هر بخش بر اساس فاصله ستون ها و تراکم کابل ها، نیازمند سازه ای با مشخصات مکانیکی منحصر به فرد است. این رویکرد سیستماتیک، پایداری تاسیسات الکتریکی را در سخت ترین شرایط محیطی تضمین می نماید.
برای حفظ پیوستگی مکانیکی و توزیع یکنواخت بارها، خرید اتصالات سینی کابل استاندارد مانند رابط ها، زانویی ها و ساپورت های تقویتی اهمیت بالایی دارد. ضعف در اتصالات می تواند توان باربری کل مسیر کابل کشی را حتی در صورت استفاده از بهترین ورق های گالوانیزه به شدت تضعیف کند. اجرای اصولی تاسیسات همواره بر مبنای هماهنگی کامل بدنه سینی با اجزای اتصال دهنده شکل می گیرد.

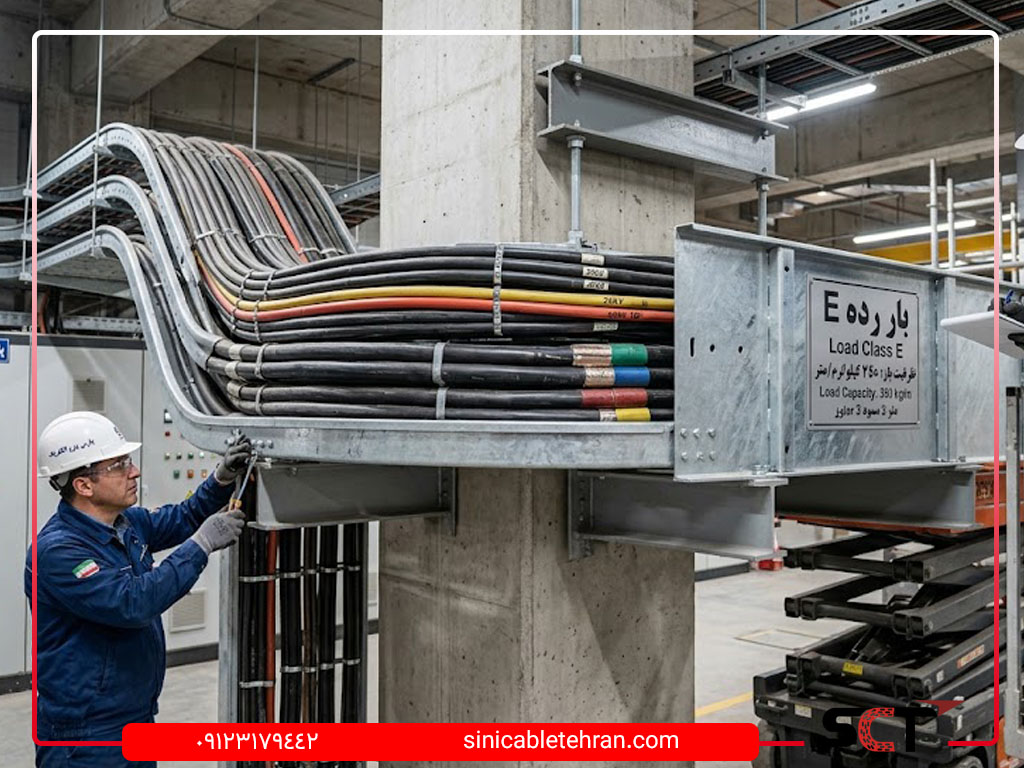

کلاس بار سینی کابل چیست؟
کلاس بار سینی کابل یک استاندارد مهندسی برای دسته بندی سینی ها و نردبان های کابل بر مبنای میزان بار مکانیکی مجاز در فواصل معین تکیه گاهی است. این سیستم طبقه بندی به خریدار و طراح نشان می دهد که یک سینی کابل خاص تا چه میزان وزن کابل را در واحد طول بدون خطر خمش سازه ای حمل می کند. این کلاس ها به صورت ترکیب حروف و اعداد بیان می شوند تا ظرفیت تحمل بار در دهانه های مختلف به سادگی قابل استخراج باشد.
در تاسیسات ساختمانی و صنعتی، کابل ها با قطرهای گوناگون در کنار یکدیگر قرار می گیرند. مجموع جرم این کابل ها یک بار گسترده یکنواخت را روی سطح مقطع سینی ایجاد می کند. تعیین دقیق رده باربری به پیمانکار اطمینان می دهد که سینی های نصب شده توان تحمل این بارهای دینامیکی و استاتیکی را در تمام طول عمر مفید ساختمان خواهند داشت.
تفاوت کلاس بار با ظرفیت بار مجاز
کلاس بار یک نام گذاری استاندارد و طبقه بندی شده مانند رده های NEMA است، در حالی که ظرفیت بار مجاز عدد دقیق وزنی بر حسب کیلوگرم بر متر در یک دهانه ساپورت خاص است. کلاس بار یک مشخصه کلی و چارچوب صنعتی به شمار می رود که دامنه ای از تحمل وزن را تعیین می کند. ظرفیت بار مجاز مستقیما از تست های بارگذاری واقعی در کارخانه و محاسبات ممان اینرسی به دست می آید.
به عنوان مثال ممکن است یک سینی کابل دارای ظرفیت بار مجاز 75 کیلوگرم بر متر در دهانه ساپورت 2 متر باشد. این عدد دقیق ظرفیت بار مجاز است، اما این محصول در دسته بندی های استاندارد ذیل یک کلاس بار استاندارد تعریف شده قرار می گیرد. طراحان باید همواره ظرفیت بار مجاز دقیق دیتاشیت را با بار محاسباتی خط مطابقت دهند و صرفا به عنوان کلی کلاس اکتفا نکنند.
کلاس بار سینی کابل بر چه اساسی تعیین میشود؟
کلاس بار سینی کابل بر پایه انجام آزمون های تجربی تخریب و خمش و همچنین محاسبات مکانیک جامدات بر روی مقاطع فولادی تعیین می شود. سازندگان معتبر مقاطع سینی را تحت بارگذاری یکنواخت قرار می دهند تا رفتار تسلیم فولاد، خیز و تغییر شکل پلاستیک را ارزیابی کنند. این محاسبات تضمین می کند که سازه تحت بار نامی با ضریب اطمینان استاندارد پایدار باقی بماند.
مبنای اصلی این رده بندی ها بر تعادل میان فاصله تکیه گاه ها و جرم کابل های عبوری استوار است. هرچه دهانه میان دو ساپورت افزایش یابد، ممان خمشی در مرکز دهانه به توان دو افزایش می یابد و این امر ظرفیت باربری مقطع را پایین می آورد. استانداردهای معتبر جهانی دستورالعمل های یکپارچه ای را برای محاسبه75 کیلوگرم بر متر در دهانه ساپورت 2 متر باشد. این عدد دقیق ظرفیت بار مجاز است، اما این محصول در دسته بندی های استاندارد ذیل یک کلاس بار استاندارد تعریف شده قرار می گیرد. طراحان باید همواره ظرفیت بار مجاز دقیق دیتاشیت را با بار محاسباتی خط مطابقت دهند و صرفا به عنوان کلی کلاس اکتفا نکنند.
کلاس بار سینی کابل بر چه اساسی تعیین میشود؟
کلاس بار سینی کابل بر پایه انجام آزمون های تجربی تخریب و خمش و همچنین محاسبات مکانیک جامدات بر روی مقاطع فولادی تعیین می شود. سازندگان معتبر مقاطع سینی را تحت بارگذاری یکنواخت قرار می دهند تا رفتار تسلیم فولاد، خیز و تغییر شکل پلاستیک را ارزیابی کنند. این محاسبات تضمین می کند که سازه تحت بار نامی با ضریب اطمینان استاندارد پایدار باقی بماند.
مبنای اصلی این رده بندی ها بر تعادل میان فاصله تکیه گاه ها و جرم کابل های عبوری استوار است. هرچه دهانه میان دو ساپورت افزایش یابد، ممان خمشی در مرکز دهانه به توان دو افزایش می یابد و این امر ظرفیت باربری مقطع را پایین می آورد. استانداردهای معتبر جهانی دستورالعمل های یکپارچه ای را برای محاسبه این مشخصه ها تدوین کرده اند.
نقش استاندارد NEMA
استاندارد NEMA VE 1 یکی از معتبرترین مراجع تعیین کلاس بار سینی کابل در جهان است که سیستم طبقه بندی شفافی را ارائه می دهد. در این استاندارد، کلاس های بار معمولا با یک عدد نشان دهنده فاصله ساپورت بر حسب فوت و یک حرف نشان دهنده ظرفیت بار تعریف می شوند. به عنوان مثال کلاس های A و B و C به ترتیب بیانگر توان تحمل 50 و 75 و 100 پوند بر فوت هستند.
در استاندارد نما، ترکیب این کدها مانند 8C یا 12B یا 20C به مهندس نشان می دهد که سازه در چه فاصله ای چه باری را تحمل می کند. به، ضخامت و عرض سینی
خواص مکانیکی متریال اولیه تاثیر بی واسطه ای بر کلاس بار نهایی سینی کابل دارد. ورق های فولادی با تنش تسلیم بالا مقاومت خمشی بهتری ایجاد می کنند و در نتیجه سینی در رده باربری بالاتری قرار می گیرد. ضخامت ورق نقش اصلی را در ممان اینرسی مقطع ایفا می کند، به طوری که افزایش ضخامت از 1.25 میلی متر به 2 میلی متر ظرفیت باربری را به طور چشمگیری مضاعف می سازد.
عرض سینی کابل و ارتفاع لبه های کناری آن دیگر متغیرهای تعیین کننده هندسه سازه هستند. لبه های بلندتر به منزله تیرهای جانبی قوی تر عمل کرده و مقاومت مقطع در برابر لنگر خمشی را به شدت افزایش می دهند. در سینی های با عرض زیاد، برای جلوگیری از کمانش کف سینی، باید از ضخامت های بیشتر یا الگوهای فرم دهی تقویتی استفاده شود.
| کلاس استاندارد NEMA | فاصله ساپورت (متر / فوت) | ظرفیت بار مجاز (kg/m) | کاربرد متداول در تاسیسات |
|---|---|---|---|
| 8A | 2.4 متر (8 فوت) | 74 کیلوگرم بر متر | کابل های فرمان، شبکه و تاسیسات روشنایی |
| 12B | 3.6 متر (12 فوت) | 112 کیلوگرم بر متر | کابل های برق عمومی ساختمان ها و مجتمع ها |
| 12C | 3.6 متر (12 فوت) | 149 کیلوگرم بر متر | کابل های تغذیه فشار ضعیف و نیمه سنگین |
| 20C | 6.0 متر (20 فوت) | 149 کیلوگرم بر متر | صنایع نفت، گاز، پتروشیمی و نیروگاه ها |
کلاس بار سینی کابل چگونه خوانده میشود؟
برای خواندن صحیح مشخصات باربری باید به مستندات فنی و جداول ارائه شده توسط شرکت های سازنده مراجعه کرد. کد کلاس بار معمولا در برگه اطلاعات محصول در قالب ترکیب عدد و حرف یا در قالب نمودارهای بار-دهانه درج می شود. خواندن این پارامتر نیازمند تطبیق واحدهای اندازه گیری طول دهانه با جرم بر واحد طول کابل ها است.
یک مهندس حرفه ای پیش از تایید خرید، ابتدا کد سینی را تجزیه می کند تا مشخص شود ظرفیت اعلامی در چه فاصله تکیه گاهی معتبر است. عدم درک ارتباط میان فاصله تکیه گاه ها و ظرفیت مجاز، به خطاهای محاسباتی خطرناک در پروژه می انجامد. بررسی همزمان شرایط تکیه گاهی و نوع اتصالات گام بعدی در خواندن این مشخصات است.
بررسی جدول یا کد کلاس در دیتاشیت سازنده
دیتاشیت سازندگان معتبر حاوی جدولی جامع از ابعاد، ضخامت ورق و ظرفیت باربری در دهانه های مختلف است. در این جداول برای هر عرض سینی، مقدار بار مجاز بر حسب کیلوگرم بر متر در فواصل 1.5 و 2 و 3 متر ذکر می شود. با افزایش فاصله تکیه گاه ها در ردیف های جدول، ظرفیت باربری به سرعت افت می کند.
در برخی دیتاشیت ها نمودارهای بار کاری ایمن ترسیم شده اند که منحنی نزولی ظرفیت را با افزایش طول دهانه نشان می دهند. برای انتخاب صحیح، نقطه تقاطع فاصله ساپورت مورد نظر و خط افقی بار کابل ها باید پایین تر از منحنی مجاز سازنده قرار گیرد. این خوانش تصویری ضریب اطمینان طراحی را به طور دقیق آشکار می سازد.
توجه به فاصله ساپورت و نوع اتصال
مقدار بار مجاز مندرج در کلاس بار همواره وابسته به نحوه مهاربندی و فاصله ساپورت ها است. اگر در دیتاشیت یک سینی کابل دارای ظرفیت 100 کیلوگرم بر متر در دهانه 2 متر معرفی شود، با افزایش این فاصله به 3 متر ظرفیت باربری به کمتر از نصف تقلیل می یابد. بنابراین خواندن کلاس بار بدون در نظر گرفتن فاصله ساپورت ها کاملا بی معنا خواهد بود.
علاوه بر این، محل قرارگیری رابط ها و وصله ها نسبت به تکیه گاه ها تاثیر مستقیمی بر مقاومت سازه دارد. بر اساس اصول مهندسی، رابط ها نباید در وسط دهانه یعنی نقطه ای با بیشترین لنگر خمشی نصب شوند. اتصال مناسب رابط در فاصله یک چهارم دهانه از ساپورت، امکان بهره برداری از حداکثر کلاس بار طراحی را فراهم می کند.
چه عواملی روی کلاس بار واقعی اثر میگذارند؟
کلاس بار واقعی سازه پس از نصب در محل پروژه می تواند با مقادیر تئوری کاتالوگ تفاوت داشته باشد. عوامل متعددی در سایت وجود دارند که ظرفیت باربری واقعی سیستم نگهدارنده را تحت تاثیر قرار می دهند. شناخت این پارامترهای میدانی به طراحان اجازه می دهد تا ضرایب اطمینان مناسب را در محاسبات خود اعمال نمایند.
عواملی نظیر تغییرات فاصله تکیه گاه ها در زمان نصب به دلیل تداخل با سایر لوله های تاسیساتی، ظرفیت سیستم را دستخوش تغییر می کند. کیفیت مونتاژ اتصالات، زاویه شاخه های فرعی و نحوه مهاربندی در برابر لرزش نیز در این دسته قرار می گیرند. در ادامه مهم ترین متغیرهای اثرگذار بر ظرفیت واقعی بررسی می شوند.
دهانه ساپورت
فاصله تکیه گاه ها یا دهانه ساپورت تعیین کننده ترین عامل در لنگر خمشی اعمال شده به سینی کابل است. بر اساس قوانین مکانیک، لنگر خمشی ایجاد شده در یک تیر دو سر ساده با توان دوم طول دهانه رابطه مستقیم دارد. یعنی دو برابر کردن فاصله ساپورت ها، تنش خمشی را چهار برابر افزایش می دهد.
این رابطه غیرخطی نشان می دهد که حتی افزایش اندک در فاصله ساپورت ها می تواند رده باربری واقعی را به شدت تنزل دهد. پیمانکاران برای صرفه جویی در تعداد ساپورت ها نباید فواصل را خارج از حدود کلاس بار مجاز افزایش دهند. تنظیم دقیق فواصل تکیه گاهی پایداری مکانیکی سازه را در کل طول مسیر حفظ می کند.
وزن کابلها
وزن هادی های عبوری بار اصلی وارد بر سطح مقطع سینی کابل را تشکیل می دهد. کابل های قدرت با هادی های مسی قطور و روکش های چند لایه عایق، بار خطی بسیار بالایی تولید می کنند. کابل های کنترل و شبکه سبک تر هستند اما در صورت چیدمان چند لایه، مجموع جرم آن ها عدد قابل توجهی خواهد شد.
برای محاسبه بار واقعی، باید وزن تک تک کابل های موجود در یک مقطع جمع آوری شود و حداقل 20 تا 30 درصد بار مازاد برای توسعه آتی خطوط در نظر گرفته شود. بی توجهی به وزن کابل های اضافه شده در سال های بعد، می تواند سیستم را از کلاس بار ایمن خارج کرده و وارد محدوده شکست سازه ای کند.
نوع سینی کابل و شکل مقطع
هندسه سینی کابل اثر مستقیمی بر مقاومت مقطع در برابر لنگرهای خمشی و پیچشی بر جای می گذارد. سینی های با لبه های بلندتر و فرم دهی لبه های به سمت داخل مقاومت خمشی بالاتری نسبت به لبه های ساده دارند. نردبان های کابل به دلیل ریل های جانبی با م و شبکه سبک تر هستند اما در صورت چیدمان چند لایه، مجموع جرم آن ها عدد قابل توجهی خواهد شد.
برای محاسبه بار واقعی، باید وزن تک تک کابل های موجود در یک مقطع جمع آوری شود و حداقل 20 تا 30 درصد بار مازاد برای توسعه آتی خطوط در نظر گرفته شود. بی توجهی به وزن کابل های اضافه شده در سال های بعد، می تواند سیستم را از کلاس بار ایمن خارج کرده و وارد محدوده شکست سازه ای کند.
نوع سینی کابل و شکل مقطع
هندسه سینی کابل اثر مستقیمی بر مقاومت مقطع در برابر لنگرهای خمشی و پیچشی بر جای می گذارد. سینی های با لبه های بلندتر و فرم دهی لبه های به سمت داخل مقاومت خمشی بالاتری نسبت به لبه های ساده دارند. نردبان های کابل به دلیل ریل های جانبی با ممان اینرسی بالا، کلاس بار بسیار قدرتمندتری را در دهانه های طولانی پوشش می دهند.
از سوی دیگر، سینی های پانچ شده با الگوی سوراخ کاری فشرده مقداری از سطح مقطع مفید فولاد را از دست می دهند. این کاهش سطح مقطع در محاسبات باربری لحاظ می شود و ظرفیت باربری را نسبت به سینی های ساده بدون پانچ تعدیل می کند. انتخاب درست نوع سینی بر اساس شکل مقطع، باربری مطمئن را فراهم می سازد.
شرایط نصب و خیز مجاز
خیز یا شکم دادن وسط دهانه یکی از شاخص های اصلی در ارزیابی کلاس بار سینی کابل است. طبق استانداردهای مهندسی، میزان افتادگی وسط دهانه معمولا نباید از یک دویستم فاصله تکیه گاه ها تجاوز کند. در صورتی که خیز از این مقدار بیشتر شود، حتی اگر شکست مکانیکی رخ ندهد، تاسیسات از لحاظ استانداردهای بهره برداری مردود خواهد بود.
شرایط محیطی نصب نظیر ارخراج کند و سپس با توجه به محدودیت های ساختمانی فاصله ساپورت ها را مشخص سازد. در گام بعدی، انتخاب کلاس بار و ضخامت سینی کابل متناسب با این شرایط انجام می شود.
انتخاب کلاس مناسب برای یک مسیر نمونه
در این پروژه نمونه، 6 رشته کابل قدرت 185*1 مسی هر کدام به وزن تقریبی 2.5 کیلوگرم بر متر و 10 رشته کابل کنترل هر کدام به وزن 0.3 کیلوگرم بر متر عبور می کنند. مجموع وزن کابل های اولیه برابر با 18 کیلوگرم بر متر به دست می آید. با در نظر گرفتن 30 درصد بار رزرو برای توسعه آتی، بار طراحی نهایی به حدود 24 کیلوگرم بر متر می رسد.
با توجه به فاصله ستون های سالن، فاصله ساپورت ها 2.5 متر تعیین می شود. با مراجعه به کاتالوگ استاندارد NEMA، کلاس 8A با ظرفیت 74 کیلوگرم بر متر در دهانه 2.4 متر کاملا پاسخگوی نیاز این پروژه خواهد بود. سینی کابل پانچ شده با عرض 400 میلی متر و ضخامت ورق 1.5 میلی متر به سادگی این بار را با خیز بسیار ناچیز حمل می نماید.
تطبیق کلاس بار با شرایط پروژه
پس از محاسبه بار و تعیین کلاس تئوری، مهندس باید شرایط محیطی را در انتخاب نهایی دخالت دهد. اگر این مسیر در فضای باز و در معرض باد شدید یا بارش برف قرار داشته باشد، بار یخ و فشار باد به عنوان بار محیطی به جرم کابل ها اضافه می گردد. در این صورت ممکن است طراح به جای کلاس 8A از کلاس 8B یا ورق با ضخامت 2 میلی متر استفاده کند.
همچنین در صورتی که مسیر از روی سقف های سبک عبور کند و امکان نصب ساپورت در فواصل کمتر از 4 متر نباشد، باید سیستم به نردبان کابل با کلاس 12B یا 16B تغییر یابد. این تطبیق فنی تضمین می کند که سازه تحت تاثیر شرایط غیرقابل پیش بینی دچار ناپایداری نشود.
اشتباهات رایج در انتخاب کلاس بار سینی کابل
در اجرای پروژه های برق رسانی، برخی اشتباهات مکرر در مرحله انتخاب سینی کابل منجر به هزینه های گزاف تعمیرات و بازسازی می شود. شناخت این خطاهای رایج به طراحان و مجریان کمک می کند تا از تکرار تصمیمات غیراصولی جلوگیری به عمل آورند. بسیاری از این اشتباهات ناشی از ساده انگاری فرآیند محاسبات سازه ای تجهیزات کابل کشی است.
اصلاح مسیرهای کابل کشی پس از پایان پروژه و استقرار کابل ها بسیار دشوار و پرهزینه خواهد بود. بنابراین توجه به نکات فنی پیش از خرید تجهیزات از اهمیت بالایی برخوردار است. در ادامه به سه مورد از رایج ترین خطاهای اجرایی اشاره می شود.
یکسان فرض کردن کلاس بار در همه برندها
یکی از بزرگ ترین اشتباهات این است که تصور شود نام گذاری کلاس های بار در همه تولیدکنندگان کیفیت و مقاومت یکسانی را ارائه می دهد. استاندارد تولید، نوع فولاد مورد استفاده، فرمینگ لبه ها و دقت برش کاری در کارخانجات مختلف تفاوت های بارزی با یکدیگر دارند. یک سینی با ضخامت اسمی یکسان در صورت استفاده از ورق بی کیفیت، باربری به مراتب کمتری خواهد داشت.
مهندسان باید همواره گواهی های آزمون بارگذاری معتبر و تایپ تست های آزمایشگاهی را از سازنده مطالبه کنند. اتکا به ادعاهای شفاهی بدون بررسی نتایج آزمون خمش، ریسک بزرگی در تاسیسات حساس به شمار می رود. خرید از مراکز معتبر تولیدی این خطرات را به حداقل می رساند.
تکیه بر نام کلاس بدون بررسی دهانه ساپورت
خطای متداول دیگر این است که خریدار یک کلاس بار مشخص را بدون توجه به فاصله ساپورت های موجود در ساختمان انتخاب می کند. به عنوان مثال اگر سینی برای دهانه 1.5 متر تست شده باشد، نصب آن در دهانه های 3 متری ظرفیت باربری را به شکل فاجعه باری تقلیل می دهد. کلاس بار و دهانه ساپورت دو مفهوم به هم پیوسته هستند که هرگز نباید جدا از یکدیگر بررسی شوند.
پیمانکاران موظف هستند نقشه های سازه ای را پیش از نهایی کردن سفارش بررسی کنند تا تطابق فواصل تکیه گاه ها با رده باربری تایید شود. در صورت نیاز به افزایش فواصل ساپورت، کلاس بار سینی باید متناسب با دهانه جدید ارتقا یابد تا ایمنی خط حفظ گردد.
نادیده گرفتن خیز و بار واقعی کابلها
بسیاری از طراحان مبتدی فقط به عدم شکست سازه فکر می کنند و مقدار خیز وسط دهانه را نادیده می گیرند. افتادگی سینی ها علاوه بر ایجاد ظاهر ناخوشایند، باعث تجمع آب و گرد و غبار شده و کابل ها را در معرض تنش های موضعی قرار می دهد. خیز بیش از حد مجاز نشانه ای از نزدیک شدن سازه به آستانه ناپایداری مکانیکی است.
همچنین تخمین دست پایین وزن کابل ها و فراموش کردن کابل های رزرو آینده از دیگر اشتباهات بحرانی است. اگر وزن واقعی هادی ها 50 درصد بیشتر از برآورد اولیه باشد، سینی به سرعت دچار تغییر شکل دائمی خواهد شد. اعمال ضرایب اطمینان مناسب از بروز این خطرات پیشگیری می کند.
جمعبندی: برای انتخاب کلاس بار به چه اطلاعاتی نیاز داریم؟
انتخاب اصولی و دقیق کلاس بار سینی کابل نیازمند گردآوری اطلاعات کاملی از مشخصات فیزیکی کابل ها، هندسه سازه و الزامات محیطی پروژه است. طراحان در وهله نخست باید وزن دقیق تمامی کابل های عبوری در هر متر را با احتساب ظرفیت توسعه آتی محاسبه نمایند. سپس با بررسی محدودیت های معماری، فاصله بهینه میان ساپورت ها را مشخص کنند تا لنگر خمشی وارد بر مقطع تعیین شود. در نهایت با انطباق این داده ها با استانداردهای مرجع نظیر NEMA VE 1 یا IEC 61537 و تطبیق با ضخامت و ابعاد سینی، رده باربری ایمن انتخاب می گردد. بهره گیری از مشاوره کارشناسان مجرب و تامین مستقیم تجهیزات باکیفیت از تولیدکنندگان تخصصی نظیر سینی کابل تهران راهکاری مطمئن برای اجرای ایمن، استاندارد و پایدار تاسیسات الکتریکی در پروژه های عمرانی و صنعتی به شمار می رود.
کلاس بار سینی کابل چه تفاوتی با ظرفیت باربری دارد؟
کلاس بار یک رده بندی استاندارد و کلاسه بندی شده بر پایه استانداردهایی نظیر NEMA است، اما ظرفیت باربری عدد دقیق جرم مجاز بر حسب کیلوگرم بر متر در یک دهانه ساپورت مشخص است.
افزایش فاصله ساپورت ها چه تاثیری بر کلاس بار دارد؟
با افزایش فاصله ساپورت ها، لنگر خمشی به صورت غیرخطی افزایش می یابد و در نتیجه توان حمل بار سینی به شدت کاهش پیدا می کند و نیاز به سینی با کلاس بار بالاتر خواهد بود.
چرا خیز مجاز در تعیین کلاس بار اهمیت دارد؟
خیز بیش از حد مجاز باعث تغییر شکل ظاهری، تجمع آلودگی و اعمال تنش های کششی ناخواسته به هادی ها می شود، حتی اگر سازه دچار شکست کامل مکانیکی نشود.
استاندارد NEMA کلاس های بار را چگونه نام گذاری می کند؟
استاندارد NEMA از ترکیب یک عدد نشان دهنده فاصله ساپورت بر حسب فوت و یک حرف الفبا نشان دهنده ظرفیت بار بر حسب پوند بر فوت برای تعریف رده ها استفاده می کند.
