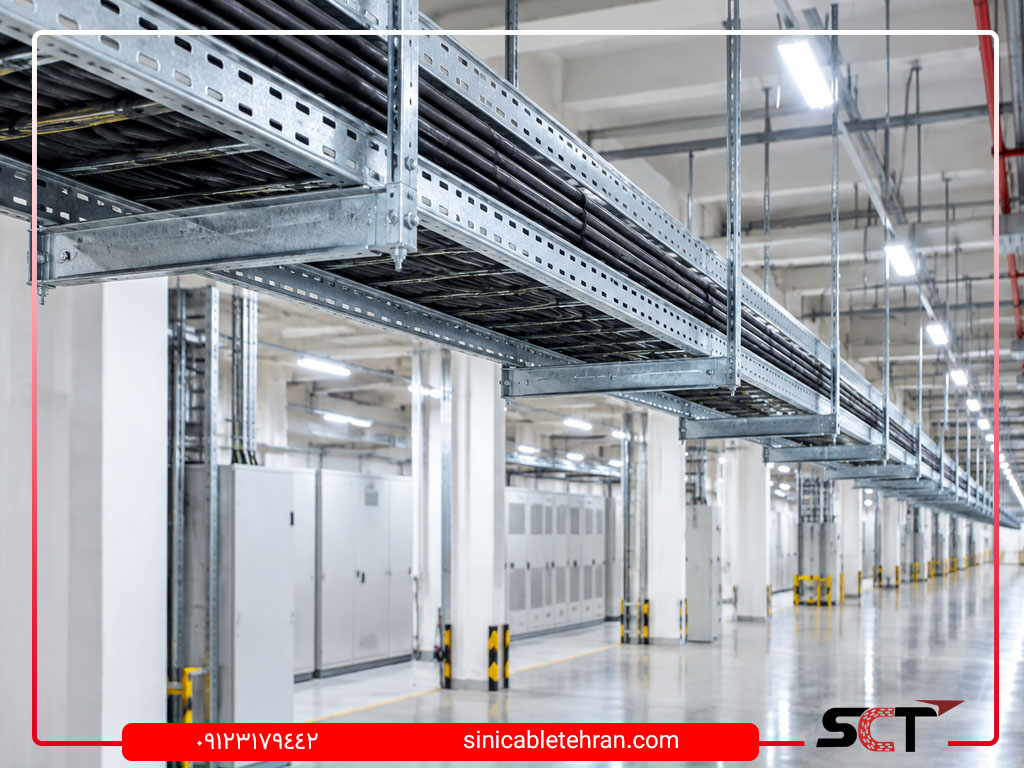

هر مسیر کابل کشی، روی دهانه هایی که بین دو تکیه گاه باقی می ماند، تحت وزن کابل ها کمی خم می شود. این خمیدگی که در اصطلاح فنی به آن خیز سینی کابل گفته می شود، یکی از مهم ترین شاخص های کنترل کیفیت در پروژه های برقی است. اگر مقدار آن از حد مجاز عبور کند، هم ایمنی کابل ها به خطر می افتد و هم ظاهر اجرای پروژه خراب می شود. در این مطلب با تعریف دقیق خیز، عدد مجاز آن بر اساس استانداردهای روز و راهکارهای عملی کنترل آن آشنا می شوید.
خیز یک پدیده فیزیکی و کاملاً قابل اندازه گیری است، نه یک ایراد ذهنی. سازندگان معتبر برای هر مقطع و هر ضخامت ورق، جدول ظرفیت بار و خیز متناظر با آن را منتشر می کنند. اجراکننده نیز باید بداند کجا اندازه گیری انجام دهد و با چه عددی مقایسه کند. همراه با این مباحث، شناخت اتصالات سینی کابل هم اهمیت دارد؛ چون محل نصب بست ها و پیچ ها روی توزیع خیز اثر مستقیم می گذارد.
خیز سینی کابل چیست؟
خیز سینی کابل به میزان پایین آمدن عمودی کف سینی در دهانه بین دو تکیه گاه گفته می شود. وقتی کابل ها روی سینی قرار می گیرند، وزن آن ها باعث خم شدن ورق در ناحیه وسط دهانه می شود. این پایین آمدگی با واحد میلی متر بیان می شود و معمولاً در دقیقاً وسط دهانه بیشترین مقدار را دارد.
در پروژه های صنعتی، خیز یک معیار پذیرش است. ناظر اجرا با تراز یا فاصله سنج مقدار آن را می گیرد و با عدد مجاز مقایسه می کند. اگر خیز بیشتر از حد باشد، به معنای آن است که سینی، دهانه یا بارگذاری با محاسبات سازنده همخوانی ندارد. به همین دلیل قبل از نصب نهایی کابل ها، کنترل خیز جزو چک لیست اصلی است.
خیز در کدام قسمت سینی کابل اندازه گیری می شود؟
مرجع اندازه گیری، کف کانال در وسط دهانه است؛ یعنی نقطه ای که فاصله آن با دو تکیه گاه مجاور برابر است. در این نقطه، لبه های سینی از نظر هندسی سخت تر عمل می کنند و بیشترین خمیدگی در وسط رخ می دهد. برای اندازه گیری، یک نخ صاف یا لیزر تراز بین دو تکیه گاه کشیده می شود و فاصله پایین ترین نقطه کف تا خط مبنا خوانده می شود.
نکته مهم این است که خیز روی کف خوانده می شود، نه روی لبه های کناری. اگر سینی پیچ خورده یا کج نصب شده باشد، خواندن از لبه خطا ایجاد می کند. در مسیرهای طولانی بهتر است اندازه گیری در هر دهانه تکرار شود؛ چون یک دهانه ضعیف می تواند کل مسیر را نامنظم نشان دهد.
تفاوت خیز سینی کابل با تغییر مسیر عمودی یا رایزر
بعضی افراد خیز را با خم شدن عمودی مسیر اشتباه می گیرند. این دو کاملاً متفاوت هستند. خیز یک تغییر شکل ناخواسته و ناشی از بار است؛ اما تغییر مسیر عمودی یا نصب رایزر یک تصمیم طراحی محسوب می شود که با قطعه خم مخصوص یا تغییر جهت ساپورت اجرا می شود.
از نظر اندازه هم تفاوت بزرگی وجود دارد. خیز معمولاً بین چند میلی متر تا حدود چند ده میلی متر است. اما یک رایزر عمودی ممکن است ده ها سانتی متر ارتفاع بگیرد. ناظری که این دو را با هم اشتباه بگیرد، ممکن است یک مسیر سالم را ضدانضباطی گزارش کند یا برعکس، خیز زیاد را اجرای معمولی فرض کند.
حد مجاز خیز سینی کابل چقدر است؟
عدد مرجع در استانداردهای بین المللی کاملاً مشخص است. طبق استاندارد IEC 61537 و نیز NEMA VE 1، حداکثر خیز طولی در بار کاری نباید از یک صدم طول دهانه بیشتر شود. یعنی برای دهانه استاندارد ۲۴۰۰ میلی متری، خیز مجاز ۲۴ میلی متر است. در استاندارد IEC 61537 همچنین برای خیز عرضی حدی معادل یک بیستم عرض سینی تعریف شده استاهp>
| طول دهانه بین تکیه گاه ها | حداکثر خیز مجاز (یک صدم دهانه) |
|---|---|
| ۱۰۰۰ میلی متر | ۱۰ میلی متر |
| ۱۵۰۰ میلی متر | ۱۵ میلی متر |
| ۲۰۰۰ میلی متر | ۲۰ میلی متر |
| ۲۴۰۰ میلی متر (دهانه استاندارد) | ۲۴ میلی متر |
| ۳۰۰۰ میلی متر | ۳۰ میلی متر |
مفهوم نسبت خیز به طول دهانه
چرا حد مجاز به شکل نسبت بیان می شود و نه یک عدد ثابت؟ پاسخ ساده است: سینی بلندتر، در همان بار، خیز بیشتری می گیرد. رفتار خمشی تیرها نشان می دهد که خیز با توان سوم طول دهانه رابطه دارد؛ یعنی دو برابر کردن دهانه، خیز را حدوداً هشت برابر می کند. بنابراین یک عدد ثابت برای همه دهانه ها بی معنی است.
این نسبت یک مزیت عملی هم دارد: کارفرما می تواند بدون توجه به نوع محصول و اندازه دهانه، یک معیار واحد برای پذیرش تعریف کند. برای مثال در دهانه ۱۵۰۰ میلی متری، اگر اندازه گیری ۱۵ میلی متر نشان دهد، مسیر در مرز مجاز است و هر عدد بیشتر یعنی نیاز به اصلاح دارد.
تفاوت حد خیز مجاز در استاندارد و دیتاشیت سازنده
استانداردها سقف کلی را تعیین می کنند، اما سازندگان معتبر دیتاشیت دقیق تری ارائه می دهند. در کاتالوگ های معتبر، برای هر مقطع و هر ضخامت، جدولی وجود دارد که ظرفیت بار در دهانه های مختلف و خیز متناظر با آن را نشان می دهد. ممکن است سازنده برای حفظ ظاهر مسیر، خیز مجاز را سخت گیرانه تر از یک صدم دهانه اعلام کند.
تفاوت دیگری هم وجود دارد: در برخی کاتالوگ ها، خیز L/100 در بار آزمون نهایی محقق می شود، نه در بار کاری اسمی. یعنی اگر بار کاری با ضریب اطمینان ۱٫۵ تا ۱٫۷ اعلام شده باشد، خیز در بار کاری معمولاً کمتر از حد استاندارد خواهد بود. پس پیش از قضاوت، حتماً باید مشخص شود عدد جدول به کدام بار مربوط است.
چرا خیز سینی کابل مهم است؟
بعضی مدیران پروژه خیز را فقط یک موضوع ظاهری می دانند. این نگاه خطرناک است. خیز زیاد نشانه فشار بیش از حد روی مقطع است و پشت آن، مسائل جدی تری مثل خستگی فلز، آسیب کابل و باز شدن اتصالات قرار دارد. هزینه اصلاح بعد از نصب کابل ها چند برابر هزینه اصلاح در زمان نصب سینی است.
از دید استاندارد های حفاظتی هم خیز مهم است. مسیر کابل کشی باید در طول عمر پروژه، معمولاً بیست سال یا بیشتر، عملکرد پایدار داشته باشد. خیز کنترل نشده به مرور بیشتر می شود؛ چون کابل های اضافه شده در آینده بار را بالا می برند و فلز هم تحت بار دائمی کمی تغییر شکل پلاستیک می دهد.
اثر خیز بر ایمنی کابل ها و اتصالات
کابل هایی که روی یک سینی با خیز زیاد قرار می گیرند، در ناحیه وسط دهانه کشیده تر و در نقاط تکیه گاه فشرده تر می شوند. این کشیدگی در کابل های حساس مثل کابل کنترل و ابزار دقیق باعث تغییر مشخصات الکتریکی و خطای سیگنال می شود. در کابل های تک رشته توان هم فشار موضعی روی عایق در نقاط تماس خطرناک است.
اتصالات هم آسیب می بینند. پیچ ها و بست هایی که در نواحی پرتنش قرار دارند، تحت لرزش و ارتعاش شل می شوند. یکی از علائم هشدار در بازرسی های دوره ای، خوردگی اضافی یا جابه جایی پیچ ها در دهانه هایی است که خیز بالایی دارند. در گره های اتصال دو قطعه سینی، خیز زیاد باعث ایجاد پله و در نتیجه ساییدگی غلاف کابل می شود.
اثر خیز بر ظاهر و پایداری مسیر کابل کشی
در پروژه هایی که بازدید مشتری یا ممیزی کیفیت دارند، مسیر کابل کشی بخشی از چهره پروژه است. یک خط صاف و هم سطح، اجرای حرفه ای را نشان می دهد؛ در حالی که موج های میانی بین تکیه گاه ها، حس بی دقتی منتقل می کند. حتی وقتی ایمنی تأمین شده باشد، خیز نامنظم باعث رد شدن پروژه در بازدید نهایی می شود.
پایداری مسیر هم تحت تأثیر قرار می گیرد. سینی با خیز بالا در برابر بار دینامیکی، مثل نیروی اتصال کوتاه یا ارتعاش دستگاه ها، رفتار ناپایدارتری دارد. این پدیده باعث صدای تق تق در محل تکیه گاه ها و در طول زمان، باز شدن تدریجی اتصالات نگهدارنده می شود.
چه عواملی خیز سینی کابل را افزایش می دهند؟
خیز حاصل ضرب چند عامل در هم است. هیچ کدام از این عوامل به تنهایی لزوماً مشکل ساز نیست، اما ترکیب آن ها می تواند عدد خیز را از حد مجاز عبور دهد. شناخت این عوامل به طراح و اجراکننده کمک می کند قبل از وقوع مشکل، آن را پیش بینی و کنترل کند.
تجربه پروژه های صنعتی نشان می دهد بیشتر مشکلات خیز از سه مسیر می آیند: دهانه بیش از حد، مقطع ضعیف و بارگذاری غیرمتوازن. در ادامه هر کدام را با جزئیات بررسی می کنیم.
افزایش دهانه بین ساپورت ها
مؤثرترین عامل، فاصله تکیه گاه ها است. همان طور که گفته شد، خیز با توان سوم طول دهانه افزایش می یابد. یک مثال ملموس: سینی که با دهانه ۱٫۵ متری خیز ۱۰ میلی متری می گیرد، اگر ساپورت ها به فاصله ۳ متر نصب شوند، خیز آن می تواند به بیش از ۸۰ میلی متر برسد؛ یعنی بیش از سه برابر حد مجاز دهانه ۳ متری.
گاهی افزایش دهانه یک انتخاب طراحی است تا تعداد ساپورت و هزینه کاهش یابد. اما این صرفه جویی فقط وقتی مجاز است که سازنده در دیتاشیت، ظرفیت بار و خیز مربوط به همان دهانه بزرگ را تأیید کرده باشد. در غیر این صورت، کاهش یک ساپورت در هر ده متر، خرابی کل مسیر را رقم می زند.

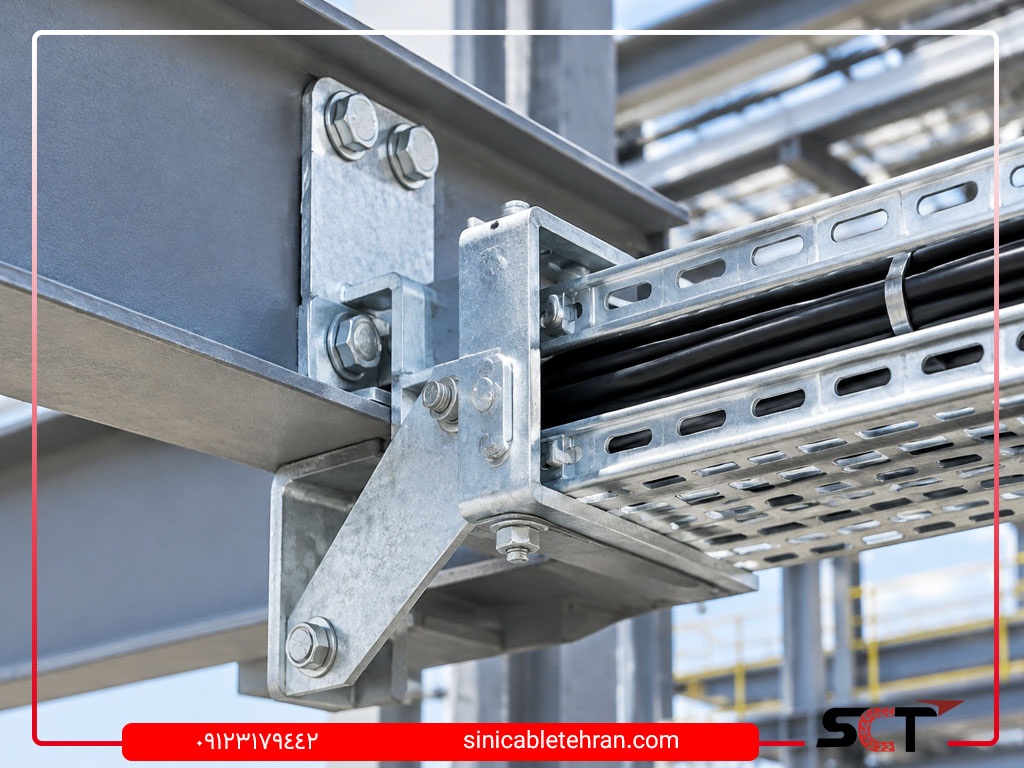

آرایش نامناسب ساپورت ها و اتصالات
حتی اگر فاصله ساپورت ها درست باشد، محل نصب بست ها و اتصالات اثرگذار است. طبق توصیه استاندارد NEMA VE 1، بهتر است اتصال دو قطعه سینی در فاصله یک چهارم دهانه از هر تکیه گاه قرار گیرد، نه دقیقاً وسط دهانه. وقتی اتصال در وسط می افتد، ناحیه ای که از نظر خمشی ضعیف ترین جوش و پیچ را دارد، بیشترین خیز را هم تجربه می کند.
ناهماهنگی ارتفاعی ساپورت ها هم مشکل آفرین است. اگر یکی از تکیه گاه ها چند میلی متر پایین تر نصب شده باشد، دهانه بعدی شیب مصنوعی پیدا می کند و خیز ظاهری آن بیشتر دیده می شود. کنترل تراز ساپورت ها با تراز لیزری قبل از بستن سینی، از بسیاری از اختلافات بعدی جلوگیری می کند.
کاهش سختی مقطع سینی کابل
سختی مقطع به دو عامل بستگی دارد: ضخامت ورق و ارتفاع لبه کناری. یک سینی با ضخامت ۲ میلی متر در برابر خیز، رفتار بسیار بهتری نسبت به مدل ۱ میلی متری دارد؛ در بارهای برابر، خیز آن می تواند به یک سوم یا حتی کمتر برسد. ارتفاع لبه هم نقش پررنگی دارد؛ افزایش ارتفاع لبه از ۴۰ به ۱۰۰ میلی متر، مقاومت خمشی را چند برابر می کند.
نکته ای که گاهی نادیده گرفته می شود، تفاوت ساختارهای یکپارچه و پله ای است. سینی های نردبانی با تیرهای عرضی تقویت شده، سختی بالاتری دارند. در مقابل، مدل های کانالی سبک با ورق نازک برای دهانه های بلند مناسب نیستند. انتخاب مقطع باید بر اساس دهانه و بار واقعی انجام شود، نه صرفاً قیمت ورق.
بارگذاری نامتوازن یا متمرکز کابل ها
استانداردها ظرفیت را برای بار یکنواخت توزیع شده تعریف می کنند. اما در عمل گاهی چند کابل سنگین روی هم یا در یک نقطه جمع می شوند. یک کابل تک رشته ۱۲۰ میلی متری می تواند به تنهایی وزنی معادل چندین متر کابل کنترل داشته باشد. تمرکز این بار در وسط دهانه، خیز موضعی ایجاد می کند که با عدد جدول سازنده قابل مقایسه نیست.
بارگذاری نامتوازن در محل تغییر مسیر و شاخه های فرعی هم اتفاق می افتد. وقتی شاخه ها همگی در یک نقطه به مسیر اصلی وصل شوند، آن ناحیه تحت فشار مضاعف قرار می گیرد. توزیع نقاط انشعاب در طول مسیر و رعایت فاصله بین طبقات کابل، ساده ترین راه پیشگیری است.
خیز سینی کابل چگونه بررسی می شود؟
بررسی خیز یک روش مشخص و قابل تکرار دارد. ابزار لازم ساده است: نخ صاف یا لیزر تراز، خط کش یا کولیس عمق سنج و جدول حد مجاز. زمان مناسب برای اندازه گیری، بعد از نصب کامل سینی و ترجیحاً بعد از قرار گرفتن بخشی از بار کابل است؛ چون سینی خالی تقریباً بدون خیز است و عدد واقعی را نشان نمی دهد.
مستندسازی هم بخشی از بررسی است. ثبت مقدار خیز هر دهانه در فرم کنترل کیفیت، مبنای تحویل به کارفرما و مرجع مقایسه در بازرسی های دوره ای بعدی می شود. اگر در سال دوم بهره برداری عدد خیز بیشتر شده باشد، نشانه افزایش بار یا افت مقطع است.
اندازه گیری خیز در مرکز دهانه
ابتدا خط مبنای افقی بین دو تکیه گاه ایجاد می شود. ساده ترین روش کشیدن نخ موم اندود است که با کمی کشش، خط صافی می دهد. در فضاهای صنعتی که نخ کاربرد ندارد، لیزر خط تراز جایگزین می شود. سپس فاصله عمودی از خط مبنا تا پایین ترین نقطه کف سینی در وسط دهانه خوانده می شود.
برای دقت بیشتر، اندازه گیری دو بار تکرار می شود و اختلاف بیش از یک میلی متر یعنی خطای اجرا. اگر دهانه چند دهانه پشت سر هم است، نمودار نقطه ای از خیز همه دهانه ها ترسیم کنید. دهانه هایی که از الگو خارج می شوند، معمولاً مشکل ساپورت یا اتصال دارند، نه مشکل مقطع.
مقایسه مقدار اندازه گیری شده با حد مجاز
عدد خوانده شده را بر طول دهانه تقسیم کنید. اگر حاصل کمتر یا مساوی یک صدم بود، مسیر در محدوده مجاز است. برای دهانه ۲ متری، عدد ۱۸ میلی متر یعنی ۰٫۹ درصد و قابل قبول؛ اما عدد ۲۶ میلی متر یعنی ۱٫۳ درصد و خارج از حد استاندارد. همین محاسبه ساده، تصمیم پذیرش یا اصلاح را مشخص می کند.
در پروژه های دارای دیتاشیت سازنده، مقایسه باید با عدد جدول سازنده انجام شود، نه فقط حد استاندارد. چون ممکن است سازنده برای همان مقطع، عدد سخت گیرانه تری اعلام کرده باشد. همچنین اگر بار فعلی کمتر از بار کاری اسمی است، خیز متناظر با همان بار واقعی ملاک است، نه خیز در بار کامل.
ارجاع به جدول ظرفیت بار سینی کابل برای کنترل بارگذاری
وقتی خیز خارج از حد است، اولین منبعی که باید بررسی شود جدول ظرفیت بار سازنده است. این جدول مشخص می کند در دهانه فعلی، سینی چند کیلوگرم بر متر تحمل می کند. جمع وزن کابل های نصب شده را با این عدد مقایسه کنید. وزن کابل ها از دیتاشیت کابل به راحتی قابل جمع زدن است.
یک مثال واقعی: سینی ۳۰۰ میلی متری با ضخامت ۲ میلی متر معمولاً در دهانه ۲ متری حدود ۹۰ تا ۱۱۰ کیلوگرم بر متر ظرفیت دارد. اگر مجموع کابل ها به ۷۰ کیلوگرم بر متر رسیده باشد، فقط حدود ۲۰ درصد ذخیره باقی است و اضافه شدن هر شاخه جدید باید با محاسبه انجام شود. کنترل قیمت سینی کابل در زمان خرید بدون دیدن این جدول، انتخاب اقتصادی را به انتخاب پرخطر تبدیل می کند.
راهکارهای کاهش خیز سینی کابل
بخش خوب خبر این است که خیز بالا تقریباً همیشه با اقدامات ساده قابل حل است. راهکارها به سه دسته تقسیم می شوند: اصلاح هندسه تکیه گاه ها، ارتقای مقطع و اصلاح بارگذاری. انتخاب راهکار به علت اصلی بستگی دارد؛ پس قبل از اقدام، عامل ایجادکننده را دقیق پیدا کنید.
در بیشتر موارد، ترکیب دو راهکار کم هزینه تر و مؤثرتر از یک راهکار سنگین است. مثلاً افزودن ساپورت در چند نقطه بحرانی، معمولاً کافی است و نیازی به تعویض کل مسیر نیست.
کاهش فاصله ساپورت ها
مؤثرترین و سریع ترین راهکار همین است. با اضافه کردن یک ساپورت در وسط دهانه های مشکل دار، خیز به شکل چشمگیری کم می شود؛ چون طول مؤثر هر دهانه نصف و خیز متناسب با آن به حدود یک هشتم می رسد. هزینه یک ساپورت و اجرای آن در مقایسه با ریسک خرابی مسیر و آسیب کابل، ناچیز است.
برای پروژه هایی که در طراحی اولیه، فاصله ساپورت را حداقلی در نظر گرفته اند، بهتر است نقاطی که بار متمرکز دارند یا اتصالات در آن قرار می گیرد، شناسایی و در همان نقاط ساپورت اضافه شود. این روش هدفمند، با حداقل تغییر، بیشترین بهبود را می دهد.
انتخاب مقطع با سختی بیشتر
اگر دهانه به دلایل معماری یا سازه ای قابل کاهش نیست، باید مقطع قوی تر انتخاب شود. افزایش ضخامت ورق از ۱٫۵ به ۲ میلی متر و افزایش ارتفاع لبه، هر دو سختی خمشی را بالا می برند. در مسیرهای سنگین، استفاده از سینی نردبانی با تیر عرضی تقویت شده یا کف با پروفیل تقویتی، گزینه استاندارد است.
در انتخاب مقطع قوی تر، به نکته اقتصادی هم توجه کنید. گاهی انتخاب مقطع بالاتر، نیاز به ساپورت بیشتر را حذف می کند و در مجموع هزینه تمام شده کمتر می شود. مقایسه باید بر مبنای هزینه کل مسیر شامل ساپورت، نصب و نگهداری انجام شود، نه فقط قیمت متر مربع ورق.
اصلاح بارگذاری و محل اتصال شاخه ها
اگر اندازه گیری نشان دهد مشکل از بار است، بازآرایی کابل ها اولین اقدام است. کابل های سنگین را در نزدیکی تکیه گاه ها و نه وسط دهانه قرار دهید. در سینی های چند طبقه، توزیع وزن بین طبقات و جلوگیری از انباشت در یک نقطه، خیز موضعی را کاهش می دهد. استفاده از بست های مناسب به جای تکیه مستقیم کابل روی هم، فشار موضعی را تقسیم می کند.
محل اتصال شاخه های فرعی را هم بازنگری کنید. نقاط انشعاب را در فواصل مختلف طول مسیر پخش کنید تا بار متمرکز ایجاد نشود. اگر شاخه ها مجبورند در یک ناحیه جمع شوند، یک ساپورت کمکی زیر همان ناحیه اضافه کنید تا فشار مستقیم به سازه اصلی منتقل شود.
چه زمانی خیز سینی کابل نشانه انتخاب یا اجرای نادرست است؟
خیز به خودی خود عیب نیست؛ اما چند نشانه وجود دارد که خیز را به یک هشدار جدی تبدیل می کند. اگر خیز از حد یک صدم دهانه عبور کرده باشد، یا اگر بعد از مدت کوتاهی از بهره برداری افزایش محسوسی دیده شود، مشکل انتخاب مقطع یا اجرای تکیه گاه ها است. تغییر شکل دائمی بعد از برداشتن بار، یعنی فلز وارد ناحیه تغییر شکل پلاستیک شده و مقطع دیگر قابل اعتماد نیست.
نشانه های همراه هم مهم اند. صدای تق در محل تکیه گاه ها، خوردگی موضعی در نواحی پرتنش، شل شدن پیچ ها و ایجاد پله در محل اتصالات، همگی نشان می دهند خیز در حال تبدیل شدن به خرابی است. در این شرایط کنترل سریع و اصلاح، از توقف خط تولید و هزینه تعمیر سنگین جلوگیری می کند.
در پایان، کنترل خیز یک کار یک باره نیست؛ بخشی از نگهداری دوره ای مسیر کابل کشی است. اگر در حال طراحی یا خرید هستید، جدول ظرفیت سازنده را ملاک قرار دهید و اگر مسیر شما نصب شده، یک بازرسی ساده با نخ و خط کش وضعیت فعلی را روشن می کند. برای تهیه مقاطع استاندارد با دیتاشیت دقیق در بازار پایتخت، فروشگاه های معتبر سینی کابل تهران گزینه مناسبی برای مقایسه فنی و قیمت هستند.
سوالات متداول
حداکثر خیز مجاز سینی کابل چند میلی متر است؟
عدد ثابتی وجود ندارد و ملاک، یک صدم طول دهانه است. برای دهانه استاندارد ۲۴۰۰ میلی متری، حداکثر خیز مجاز ۲۴ میلی متر و برای دهانه ۲ متری، ۲۰ میلی متر است.
خیز سینی کابل را با چه ابزاری اندازه می گیرند؟
با کشیدن نخ صاف یا لیزر تراز بین دو تکیه گاه و اندازه گیری فاصله عمودی تا پایین ترین نقطه کف در وسط دهانه. خط کش عمقی یا کولیس برای خواندن دقیق استفاده می شود.
آیا خیز زیاد به کابل ها آسیب می زند؟
بله. خیز زیاد باعث کشیدگی کابل در وسط دهانه و فشار موضعی روی عایق در نقاط تکیه گاه می شود و در کابل های کنترل و ابزار دقیق می تواند خطای سیگنال ایجاد کند.
سریع ترین راه کاهش خیز سینی کابل چیست؟
افزودن ساپورت در وسط دهانه های مشکل دار. با نصف شدن طول دهانه، خیز به حدود یک هشتم مقدار قبلی می رسد و معمولاً ارزان ترین راه حل محسوب می شود.
