وقتی مسیر کابل ها فشرده است و حجم مدارها رو به افزایش می رود، سینی کابل دو طبقه می تواند راه حل دقیق تری از یک مسیر ساده باشد. این مدل هم برای نظمدهی بهتر مفید است و هم برای تفکیک کابلهای حساس، بدون آنکه لزوماً به فضای افقی بیشتری نیاز داشته باشید؛ بااینحال، در انتخاب چنین سیستمی فقط ظاهر نصب مهم نیست.
ظرفیت سازه، ارتفاع مفید، تهویه، دسترسی و نوع ساپورت هم تعیین کننده اند. در بازار امروز، مقایسه مشخصات فنی، قیمت سینی کابل و قیمت اتصالات سینی کابل باید همراه با ظرفیت واقعی سازه انجام شود. اگر تامین از سینی کابل تهران انجام شود، هماهنگی ابعاد و زمان تحویل هم اهمیت بیشتری پیدا می کند.
خرید سینی کابل
سینی کابل دو طبقه چیست و چه تفاوتی با سینی تکطبقه دارد؟

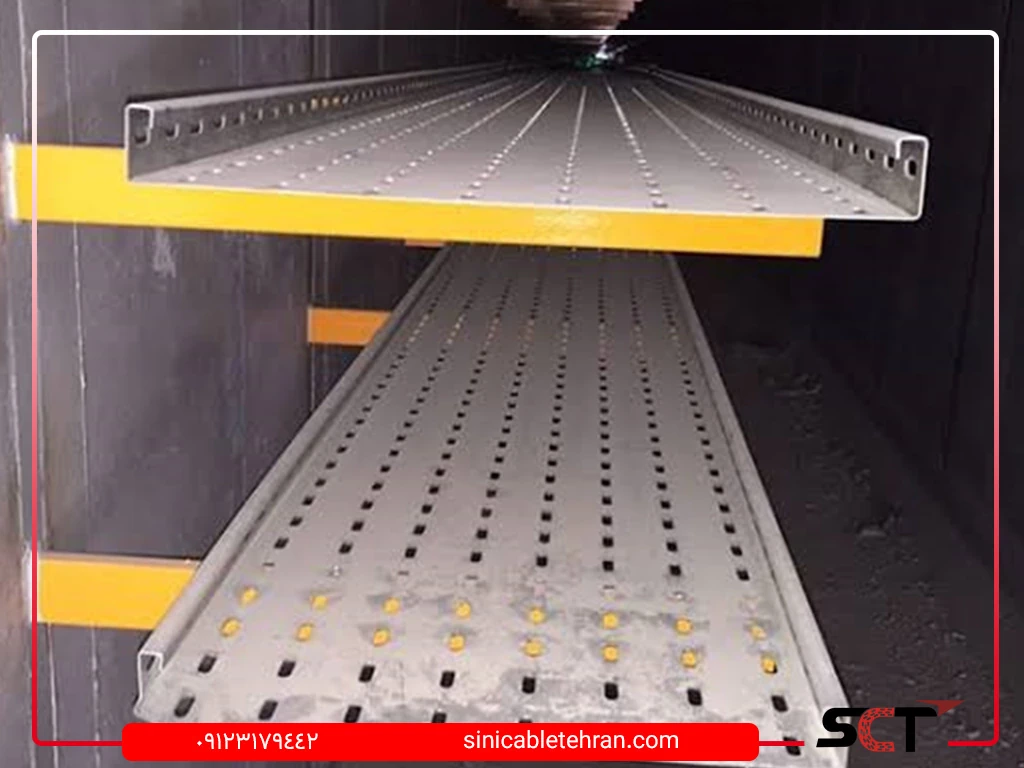

سینی کابل دو طبقه یعنی دو مسیر موازی برای عبور کابل ها، که در یک آرایش عمودی یا نیمه عمودی روی یک فریم مشترک قرار می گیرند. این ساختار برای زمانی ساخته می شود که چند گروه کابل باید در یک مسیر محدود، اما با نظم و جداسازی مناسب عبور کنند.
در عمل، این مدل مسیر را فشرده نگه می دارد و از شلوغی زودهنگام جلوگیری می کند. تفاوت اصلی آن با سینی تک طبقه، فقط اضافه شدن یک ردیف نیست. در مدل دو طبقه، بار سازه ای، تهویه، دسترسی و روش مهار کابل ها پیچیده تر می شود. بنابراین طراحی آن باید از ابتدا بر پایه محاسبه و جانمایی دقیق باشد، نه صرفا بر اساس کمبود فضا یا تصمیم لحظه ای در کارگاه.
تعریف ساختار دوطبقه در مسیرهای کابلکشی
در این ساختار، یک طبقه برای عبور بخشی از کابل ها و طبقه دیگر برای گروهی متفاوت استفاده می شود. این دو سطح می توانند هم عرض باشند یا بسته به پروژه، در ارتفاعی متفاوت نصب شوند. هدف اصلی، مدیریت بهتر فضا و کنترل رفتار کابل ها در یک مسیر مشترک است.
تفاوت عملکردی، فضایی و اجرایی با سینی تکطبقه
سینی تک طبقه ساده تر، ارزان تر و سریع تر نصب می شود. اما سینی دو طبقه ظرفیت استفاده از فضا را بالا می برد و امکان تفکیک کابل ها را بهتر فراهم می کند. از سوی دیگر، اجرای آن حساس تر است و به ساپورت گذاری دقیق تری نیاز دارد.
سینی کابل دو طبقه در چه پروژههایی کاربرد بیشتری دارد؟
این مدل در ساختمان های پرتراکم، اتاق های برق، مراکز داده، کارخانه ها و پروژه های دارای مسیر مشترک، بسیار کاربردی است. هر جا تعداد کابل ها زیاد باشد و مسیر افقی محدود، سینی دو طبقه به یک انتخاب منطقی تبدیل می شود.
چه زمانی سینی کابل دو طبقه انتخاب بهتری است؟
این انتخاب زمانی درست است که پروژه با محدودیت فضا روبه رو باشد، اما نیاز به ظرفیت بیشتر همچنان باقی بماند. در چنین شرایطی، افزودن طبقه دوم کمک می کند مسیر کابل کشی توسعه پیدا کند، بدون اینکه عرض شفت یا داکت به شکل زیادی افزایش یابد. همچنین وقتی چند نوع کابل باید از یک ناحیه عبور کنند، این ساختار به ساماندهی کمک می کند. اگر از ابتدا توسعه آینده هم در نظر گرفته شود، سینی دو طبقه می تواند هزینه های تغییرات بعدی را به شکل محسوسی کاهش دهد. این مزیت در پروژه های حرفه ای بسیار مهم است.
وقتی عرض مسیر محدود است و فضای افقی کافی نداریم
در بسیاری از شفت ها، امکان پهن کردن مسیر وجود ندارد. در این حالت، دو طبقه کردن مسیر به جای عریض کردن آن، راه حل بهتری است. این کار، بهره برداری از فضای موجود را بهینه می کند و فشار معماری را هم کمتر می سازد.
وقتی حجم کابلها زیاد است اما باید مسیر فشرده بماند
در پروژه هایی که کابل های زیادی در یک محور عبور می کنند، سینی تک طبقه خیلی زود پر می شود. دو طبقه کردن مسیر باعث می شود تراکم پایین بیاید و کابل ها بدون فشردگی بیش از حد جانمایی شوند. این موضوع در دوام و سرویس پذیری هم اثر مستقیم دارد.
وقتی جداسازی کابلهای قدرت، کنترل و مخابرات ضروری است
ترکیب بی نظم کابل های قدرت با کنترل و مخابرات، ریسک تداخل و اختلال را بالا می برد. دو طبقه کردن مسیر، یک راه ساده و عملی برای تفکیک این گروه ها است. این کار هم نظم می دهد و هم عیب یابی آینده را راحت تر می کند.
وقتی توسعه آینده و افزایش ظرفیت کابلکشی پیشبینی میشود
اگر پروژه از نظر بار الکتریکی یا شبکه در حال رشد باشد، مسیر دو طبقه آینده نگرانه تر است. این طراحی اجازه می دهد در زمان توسعه، فقط بخشی از مسیر تکمیل شود و نیاز به تخریب کامل نباشد. در نتیجه، هزینه تغییرات بعدی کاهش می یابد.
وقتی مسیرهای عبور بهصورت مشترک و پرتراکم طراحی شدهاند
در ساختمان هایی که چند مسیر به یک شفت مشترک می رسند، فشردگی اجتناب ناپذیر است. دو طبقه کردن سینی، کمک می کند توزیع کابل ها منطقی تر شود. این کار از درهم ریختگی، فشار موضعی و سخت شدن دسترسی جلوگیری می کند.
چه زمانی نباید از سینی کابل دو طبقه استفاده کرد؟
با وجود مزایا، این سیستم همیشه بهترین گزینه نیست. وقتی ظرفیت باربری سازه یا ساپورت محدود باشد، اجرای دو طبقه می تواند خطرناک شود. در چنین وضعیتی، طراحی باید ساده تر و سبک تر باشد تا ایمنی فدای افزایش ظرفیت نشود. همچنین اگر فضای مفید ارتفاعی کم باشد، طبقه دوم عملا مزاحمت ایجاد می کند. در بعضی پروژه ها، تهویه حرارتی هم آن قدر مهم است که تقسیم فضای عمودی به دو سطح می تواند به تجمع گرما منجر شود. در این موارد، مسیر مستقل بهتر است.
وقتی بار کابلها از ظرفیت سازه و ساپورت بیشتر میشود
اگر وزن کابل ها و خود سینی از تحمل سازه بیشتر شود، طبقه دوم نه تنها مفید نیست، بلکه خطرساز هم می شود. در این حالت، باید یا مسیر ساده تر شود یا ساپورت ها از نو محاسبه شوند. ایمنی همیشه اولویت دارد.
وقتی ارتفاع مفید مسیر برای اجرای دو طبقه کافی نیست
دو طبقه شدن فقط به عرض مربوط نیست. اگر ارتفاع در دسترس کم باشد، کابل ها برای تهویه، خم و دسترسی فضای کافی ندارند. در چنین شرایطی، مدل دو طبقه باعث محدودیت اجرایی و مشکل در بهره برداری می شود.
وقتی نیاز به تهویه حرارتی بسیار بالا وجود دارد
در بعضی مدارهای قدرت، دفع حرارت اهمیت زیادی دارد. اگر دو طبقه کردن مسیر باعث نزدیکی بیش از حد کابل ها شود، دمای محیط بالا می رود. این موضوع در بارهای سنگین، خطر افت عملکرد و کاهش عمر کابل را بالا می برد.
وقتی دسترسی، تعمیرات یا تغییرات بعدی دشوار میشود
اگر مسیر طوری طراحی شود که دسترسی به طبقه بالا یا پایین سخت باشد، نگهداری بعدی دشوار می شود. در پروژه های حساس، این ضعف بعدها هزینه زیادی ایجاد می کند. پس اگر سرویس پذیری پایین می آید، انتخاب دو طبقه مناسب نیست.
وقتی تفکیک کامل مدارها باید با مسیرهای مستقل انجام شود
بعضی پروژه ها، مخصوصا در بخش های حساس، به جداسازی کامل نیاز دارند. در این حالت، دو طبقه کردن یک مسیر مشترک کافی نیست. باید برای هر گروه کابل، مسیر جداگانه تعریف شود تا استاندارد ایمنی و بهره برداری حفظ شود.
شرکت صنعتی تهران سینی کابل
تولید کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …
کیفیت کنترلشده، پشتیبانی مهندسی و تحویل سریع در تمام پروژهها

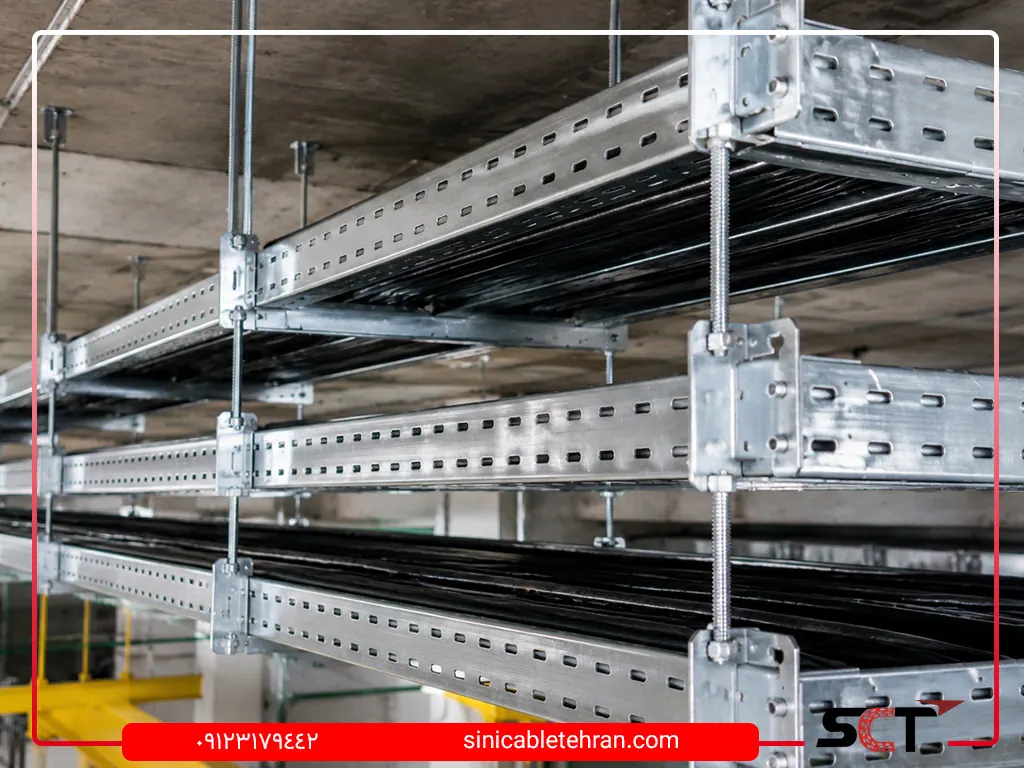

ساختار ساپورت سینی کابل دو طبقه چگونه طراحی میشود؟
ساپورت در این سیستم فقط نگهدارنده نیست، بلکه ستون اصلی پایداری کل مسیر است. اگر فریم دو طبقه درست طراحی نشود، بار طبقه بالا به شکل نامناسب به طبقه پایین منتقل می شود. این موضوع، خمش، لرزش و افت ایمنی را به دنبال دارد. طراحی درست ساپورت باید بر اساس وزن واقعی، دهانه مجاز، نوع اتصال و شرایط محیطی انجام شود. در پروژه های حرفه ای، ساپورت بخشی از سازه است، نه یک قطعه جانبی. بنابراین انتخاب آن باید با محاسبه و جزئیات اجرایی دقیق همراه باشد.

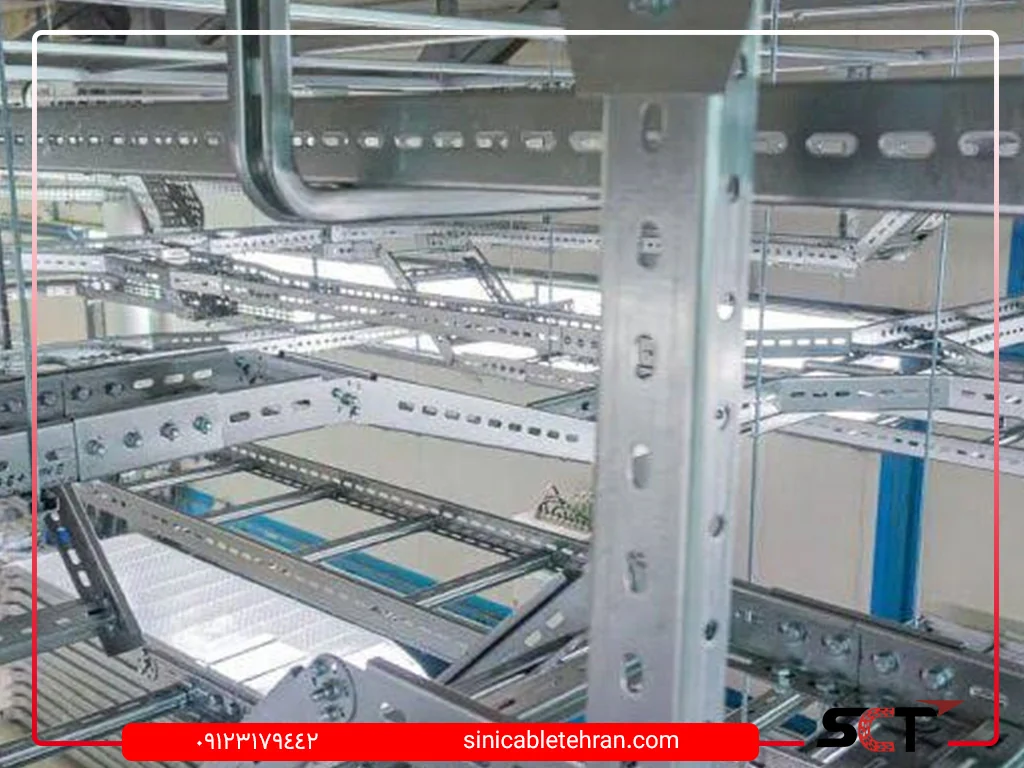

اجزای اصلی فریم دوطبقه
فریم دوطبقه معمولا از ستون اصلی، بازوی نگهدارنده، ریل افقی و اتصالات مهاری تشکیل می شود. هر کدام از این اجزا نقش مستقلی دارند و ضعف در یکی از آنها کل سیستم را تحت تاثیر قرار می دهد. هماهنگی این بخش ها برای پایداری ضروری است.
نقش ستون، راد رزوهای، بازو و ریل افقی
ستون، بار را به سازه منتقل می کند. راد رزوه ای، ارتفاع و تراز را تنظیم می کند. بازو، طبقه ها را در جای خود نگه می دارد و ریل افقی، تکیه گاه اصلی سینی است. اگر این اجزا درست انتخاب شوند، مسیر در برابر خمش و لرزش مقاوم می شود.
چرا دو طبقه نباید به هم متصل و آویزان از هم اجرا شوند؟
آویزان کردن یک طبقه از طبقه دیگر، بار را به شکل غیر اصولی منتقل می کند. در این حالت، هر مشکل در طبقه پایین می تواند طبقه بالا را هم تحت تاثیر قرار دهد. اجرای درست یعنی هر طبقه، اتکای سازه ای مستقل و قابل محاسبه داشته باشد.
تفاوت ساپورت سقفی، دیواری و زمینی در آرایش دوطبقه
ساپورت سقفی برای فضاهای باز و شفت های مناسب کاربرد دارد. ساپورت دیواری در مسیرهای محدودتر مفید است و ساپورت زمینی در بارهای بالا یا فضاهای صنعتی کاربرد بیشتری دارد. انتخاب میان این سه، به سازه، بار و دسترسی بستگی دارد.
در طراحی سینی کابل دو طبقه چه پارامترهایی باید بررسی شود؟
طراحی این مسیر بدون محاسبه، ریسک بالایی دارد. وزن کابل ها، وزن سینی، طول دهانه و نوع اتصال، همگی روی نتیجه نهایی اثر می گذارند. حتی تفاوت کوچک در تعداد کابل می تواند رفتار سازه را تغییر دهد. در کنار بار مرده و زنده، شرایط محیطی هم مهم است. اگر مسیر در معرض لرزش، زلزله یا رطوبت باشد، باید طراحی محافظه کارانه تری انجام شود. این موضوع در پروژه های صنعتی و تاسیساتی بسیار تعیین کننده است.
وزن واقعی کابلها و وزن خود سینی
وزن نهایی فقط وزن کابل نیست. خود سینی، اتصالات، بست ها و فریم هم به بار اضافه می شوند. اگر این جمع واقعی دیده نشود، ساپورت ها ضعیف انتخاب می شوند و مسیر در طول زمان دچار افتادگی می شود.
فاصله بین ساپورتها و طول دهانه مجاز
دهانه بلندتر، خمش بیشتری ایجاد می کند. به همین دلیل، فاصله ساپورت ها باید با بار واقعی و دستور سازنده هماهنگ باشد. در دو طبقه، این موضوع حساس تر است، چون بار روی یک فریم متمرکزتر می شود.
ارتفاع مفید بین دو طبقه
اگر فاصله عمودی کم باشد، کابل ها روی هم فشار می آورند و تهویه هم ضعیف می شود. ارتفاع مفید باید طوری باشد که کابل ها بدون فشردگی و با امکان عبور و بازبینی قرار بگیرند. این فاصله، کیفیت کل مسیر را تعیین می کند.
ظرفیت باربری انکر، راد، بازو و اتصالات
هر قطعه در زنجیره بار باید ظرفیت مشخصی داشته باشد. اگر انکر یا راد ضعیف باشد، حتی با سینی مناسب هم مسیر ایمن نمی ماند. در دو طبقه، بررسی تک تک اجزای باربر ضروری است و نباید فقط به بدنه سینی توجه کرد.
شرایط لرزهای، ارتعاشی و محیط نصب
در ساختمان های صنعتی یا مناطق لرزه خیز، ارتعاش و حرکت سازه باید در طراحی دیده شود. اگر این عوامل نادیده گرفته شوند، اتصال ها در طول زمان شل می شوند. انتخاب درست ساپورت و فاصله گذاری، پایداری مسیر را بالا می برد.
کابلها را در سینی دو طبقه چگونه باید جانمایی کرد؟
جانمایی کابل ها در سینی دو طبقه باید بر اساس کاربری، سطح ولتاژ و حساسیت مدار انجام شود. همه کابل ها نباید در یک سطح قرار بگیرند، چون این کار هم خوانایی مسیر را کم می کند و هم عیب یابی را سخت تر می سازد. نظم در این بخش بسیار مهم است. در کنار تفکیک فنی، باید به تهویه و شعاع خمش هم توجه شود. کابل ها اگر بیش از حد فشرده چیده شوند، گرما بالا می رود و عمر مفیدشان کاهش پیدا می کند. جانمایی درست، هم به عملکرد کمک می کند و هم به نگهداری آینده.
جداسازی کابلهای قدرت، کنترل و مخابرات
کابل های قدرت بهتر است از کابل های کنترل و مخابرات جدا باشند. این جداسازی، تداخل و نویز را کم می کند و باعث می شود مسیرها واضح تر باشند. در پروژه های حساس، این اصل نباید نادیده گرفته شود.
رعایت شعاع خمش مجاز در مسیرهای ورودی و خروجی
در نقاط ورود و خروج، کابل ها بیشتر در معرض آسیب هستند. اگر شعاع خمش کم باشد، عایق و هادی آسیب می بینند. بنابراین باید قبل از ورود کابل به طبقه یا خروج از آن، فضای کافی برای خم استاندارد در نظر گرفته شود.
توزیع یکنواخت کابلها برای کاهش تمرکز بار
انباشت کابل در یک نقطه، بار موضعی ایجاد می کند. توزیع یکنواخت باعث می شود وزن بهتر تقسیم شود و فشار از روی یک بخش برداشته شود. این کار از افتادگی و تغییر شکل سینی هم جلوگیری می کند.
رعایت تهویه و جلوگیری از تراکم بیش از حد
کابل های فشرده، حرارت را نگه می دارند. اگر مسیر بیش از حد پر شود، دمای سیستم بالا می رود و بهره برداری در بلندمدت آسیب می بیند. تهویه کافی در هر دو طبقه، یکی از شرط های اصلی انتخاب این مدل است.
اصول ساپورتگذاری سینی کابل دو طبقه چیست؟
ساپورت گذاری اصولی، پایه ای ترین بخش اجرای این سیستم است. اگر محل نصب، فاصله تکیه گاه ها و محل اتصال درست نباشد، حتی بهترین سینی هم عملکرد پایدار نخواهد داشت. در واقع، ساپورت است که به سینی معنا و دوام می دهد. در دو طبقه، همزمان باید بار هر دو مسیر دیده شود. این نکته باعث می شود طراحی فقط بر اساس یک طبقه انجام نشود. هماهنگی میان محل ساپورت، نوع اتصال و تراز نصب، کیفیت نهایی را تعیین می کند.
محل صحیح نصب ساپورتهای اصلی
ساپورت اصلی باید در نقاطی نصب شود که بار به شکل مطمئن به سازه منتقل گردد. انتخاب محل تصادفی، ریسک تغییر شکل و لرزش را بالا می برد. جایابی دقیق، اساس عملکرد پایدار مسیر است.
فاصله مناسب بین تکیهگاهها بر اساس بار و سازنده
فاصله تکیه گاه ها نباید سلیقه ای باشد. وزن کابل، عرض سینی و توصیه سازنده تعیین کننده این فاصله است. هر چه بار بیشتر باشد، تکیه گاه ها باید نزدیک تر و مقاوم تر انتخاب شوند.
اهمیت قرارگیری splice plate نزدیک تکیهگاه
محل اتصال شاخه ها اگر نزدیک تکیه گاه نباشد، تنش در وسط دهانه بالا می رود. قرارگیری درست splice plate باعث می شود نیروها بهتر پخش شوند. این جزئیات کوچک، از خمش و لق شدن جلوگیری می کند.
کنترل تغییر شکل و خمش سازه در بارگذاری
در زمان بارگذاری، ممکن است سازه کمی خمش داشته باشد. اگر این خمش از حد مجاز بیشتر شود، باید طراحی اصلاح شود. کنترل تغییر شکل، به اندازه انتخاب متریال اهمیت دارد و نباید بعد از نصب فراموش شود.
الزام بررسی همزمان بار هر دو طبقه
بار طبقه بالا و پایین باید با هم سنجیده شود. اگر فقط یکی از آنها محاسبه شود، تصویر واقعی از فشار سازه به دست نمی آید. در پروژه دو طبقه، این بررسی مشترک یک اصل غیر قابل حذف است.
شرکت صنعتی تهران سینی کابل
تولید کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …
کیفیت کنترلشده، پشتیبانی مهندسی و تحویل سریع در تمام پروژهها
در نصب سینی کابل دو طبقه چه نکات اجرایی مهمی وجود دارد؟
در مرحله نصب، دقت اجرایی از طراحی هم مهم تر می شود. کوچک ترین خطا در تراز، اتصال یا برش، در مسیر دو طبقه چند برابر اثر می گذارد. بنابراین تیم نصب باید با جزئیات این نوع سیستم آشنا باشد.
اجرای تمیز، فقط زیبایی ندارد. نصب درست به سرویس پذیری، ایمنی و عمر مفید هم کمک می کند. در پروژه های پرتراکم، هر میلی متر خطا می تواند در ادامه دردسر ایجاد کند.
تراز کردن کامل فریم و طبقات
اگر فریم تراز نباشد، توزیع بار هم ناهماهنگ می شود. در دو طبقه، این موضوع به سرعت خودش را نشان می دهد. تراز دقیق، پیش شرط عملکرد درست و ظاهری حرفه ای است.
جلوگیری از اتصال مستقیم طبقه بالا به سینی پایین
طبقه بالا نباید روی طبقه پایین تکیه کند. هر طبقه باید مسیر انتقال بار مستقل داشته باشد. این اصل از انتقال تنش ناخواسته و تغییر شکل ناگهانی جلوگیری می کند.
پلیسهگیری و ترمیم محل برش
لبه های برش خورده اگر تیز بمانند، به روکش کابل آسیب می زنند. همچنین در صورت آسیب به پوشش، خوردگی زودتر شروع می شود. پلیسه گیری و ترمیم سطح، بخشی از نصب استاندارد است.
کنترل فاصله از دیوار، سقف و تجهیزات مجاور
اگر مسیر بیش از حد به دیوار یا سقف نزدیک باشد، دسترسی سخت می شود. نزدیکی زیاد به تجهیزات دیگر هم خطر برخورد و تداخل را بالا می برد. فاصله کافی، هم ایمنی را بهتر می کند و هم تعمیرات را آسان تر.
حفظ دسترسی برای بازرسی و تعمیرات
مسیر دو طبقه نباید به گونه ای نصب شود که بازدید دوره ای سخت شود. اگر دسترسی محدود باشد، نگهداری با تاخیر انجام می شود و ایرادهای کوچک به مشکل بزرگ تبدیل می شوند. دسترسی خوب، بخشی از طراحی خوب است.
انتخاب جنس و پوشش مناسب برای ساپورت دوطبقه چگونه انجام میشود؟
جنس ساپورت باید با محیط پروژه هماهنگ باشد. اگر محیط خشک و سبک باشد، یک پوشش ساده ممکن است کافی باشد. اما در محیط های مرطوب یا صنعتی، انتخاب متریال مقاوم تر ضروری است. پوشش مناسب فقط ظاهر بهتر نمی دهد. دوام، مقاومت در برابر خوردگی و ماندگاری اتصالات را هم بالا می برد. در پروژه دو طبقه که بار بیشتری دارد، این موضوع اهمیت دو چندان پیدا می کند.
گالوانیزه سرد و گرم
گالوانیزه سرد برای شرایط معمولی و فضاهای داخلی قابل قبول است. گالوانیزه گرم مقاومت بیشتری در برابر خوردگی دارد و برای محیط های سخت تر مناسب تر است. انتخاب بین این دو، به شرایط بهره برداری بستگی دارد.
فولاد ضدزنگ در محیطهای خورنده
در محیط هایی که رطوبت، بخار یا مواد شیمیایی وجود دارد، فولاد ضدزنگ انتخاب مطمئن تری است. این متریال دوام بالاتری دارد و در برابر زنگ زدگی مقاوم تر است. در پروژه های حساس، این مزیت بسیار مهم است.
آلومینیوم در پروژههای سبکتر
آلومینیوم برای مسیرهای سبک تر و فضاهایی که وزن سازه اهمیت دارد، گزینه مناسبی است. وزن کمتر آن، نصب را آسان تر می کند. البته باید ظرفیت باربری و شرایط واقعی پروژه هم بررسی شود.
انتخاب پوشش بر اساس رطوبت، خوردگی و شرایط صنعتی
اگر پروژه در محیط مرطوب یا خورنده قرار دارد، پوشش مقاوم تر باید انتخاب شود. در فضاهای صنعتی، همین انتخاب ساده می تواند عمر سیستم را چند برابر کند. تناسب پوشش با محیط، یک تصمیم فنی است نه سلیقه ای.
خطاهای رایج در اجرای سینی کابل دو طبقه کداماند؟
بخش زیادی از خرابی ها از چند اشتباه تکراری شروع می شود. وقتی محاسبه بار انجام نشود یا از قطعات غیراستاندارد استفاده شود، مسیر خیلی زود دچار مشکل می شود. این خطاها در ظاهر کوچک اند، اما پیامدشان بزرگ است. در پروژه دو طبقه، هر خطا سریع تر خود را نشان می دهد. چون بار بیشتر، تراکم بالاتر و نیاز به نظم بیشتر وجود دارد. بنابراین اجرای دقیق، از بروز هزینه های بعدی جلوگیری می کند.
طراحی بدون محاسبه بار واقعی
اگر بار واقعی کابل ها دیده نشود، کل طراحی روی فرضیات می ماند. این کار خطرناک است، چون ساپورت ها و اتصالات برای بار کمتر انتخاب می شوند. نتیجه، خمش، افتادگی یا حتی شکست سازه است.
آویزان کردن طبقه دوم از طبقه اول
این یکی از بدترین خطاهاست. طبقه دوم باید تکیه گاه مستقل داشته باشد، نه اینکه از طبقه اول آویزان شود. چنین اجرای نادرستی، بار را به شکل خطرناک منتقل می کند و ایمنی را پایین می آورد.
نادیده گرفتن جداسازی کابلها
وقتی کابل های مختلف بدون تفکیک در یک سطح قرار بگیرند، تداخل، گرما و بی نظمی بیشتر می شود. جداسازی، هم عملکرد را بهتر می کند و هم مسیر را قابل فهم تر می سازد. این اصل در عمل بسیار مهم است.
کمتوجهی به ارتفاع مفید و شعاع خمش
اگر ارتفاع کم باشد یا شعاع خمش رعایت نشود، کابل ها تحت فشار قرار می گیرند. این فشار می تواند به عایق و عملکرد مدار آسیب بزند. در دو طبقه، این خطا سریع تر از مدل ساده خودش را نشان می دهد.
استفاده از ساپورت و اتصالات غیراستاندارد
ساپورت و اتصال غیراستاندارد شاید در لحظه نصب مشکل ایجاد نکند، اما در بلندمدت بسیار پرهزینه است. چنین قطعاتی تحمل بار واقعی را ندارند و مسیر را ناپایدار می کنند. انتخاب قطعه درست، بخش مهمی از ایمنی است.
سینی کابل دو طبقه در چه پروژههایی بیشترین بازده را دارد؟
بیشترین بازده این مدل در پروژه هایی دیده می شود که فضا محدود و نیاز به کابل کشی زیاد است. در چنین شرایطی، دو طبقه کردن مسیر هم نظم ایجاد می کند و هم از افزایش بی رویه عرض جلوگیری می کند. هر چه پروژه پیچیده تر و مسیرها پرتراکم تر باشند، ارزش این ساختار بیشتر می شود. البته بازده بالا فقط زمانی رخ می دهد که طراحی و ساپورت گذاری هم درست انجام شده باشد.
ساختمانهای تجاری و اداری پرتراکم
در این ساختمان ها، مسیرهای برق و دیتا زیاد هستند و فضای شفت معمولا محدود است. دو طبقه کردن سینی، کمک می کند کابل ها با نظم بیشتر از یک مسیر مشترک عبور کنند. این کار در بهره برداری هم موثر است.
مراکز داده و اتاقهای سرور
در مراکز داده، تفکیک، دسترسی و نظم از هر چیز مهم تر است. سینی دو طبقه کمک می کند مسیرها مرتب تر شوند و کابل های حساس کمتر در معرض شلوغی قرار بگیرند. این ویژگی برای نگهداری بسیار مفید است.
کارخانهها و سولههای صنعتی
در محیط های صنعتی، حجم کابل ها بالا و شرایط محیطی سخت تر است. سینی دو طبقه در این فضاها می تواند مسیرها را سامان دهد و تعمیرات را آسان تر کند. البته جنس و پوشش هم باید مناسب انتخاب شود.
پروژههای دارای محدودیت فضایی یا مسیر مشترک
هر جا چند مسیر باید در یک شفت مشترک عبور کنند، این سیستم ارزش بیشتری پیدا می کند. دو طبقه کردن سینی، فضا را بهتر مدیریت می کند و از تداخل مسیرها می کاهد. این مزیت در پروژه های فشرده بسیار مهم است.
جمعبندی نهایی: آیا سینی کابل دو طبقه برای پروژه شما مناسب است؟
اگر پروژه شما با محدودیت فضا، حجم بالای کابل و نیاز به تفکیک مدار روبه رو است، سینی کابل دو طبقه می تواند انتخاب مناسبی باشد. این سیستم زمانی بهترین نتیجه را می دهد که از ابتدا برای بار، تهویه، دسترسی و توسعه آینده طراحی شده باشد. اما اگر ارتفاع مفید کم است، بار زیاد است یا سرویس پذیری دشوار می شود، باید محتاط بود. در نهایت، انتخاب درست نه از روی ظاهر مسیر، بلکه بر اساس محاسبه، جانمایی و کیفیت ساپورت مشخص می شود. اگر این سه بخش درست باشند، مسیر دو طبقه می تواند هم ایمن باشد و هم اقتصادی.
چکلیست نهایی تصمیمگیری
قبل از انتخاب، باید بار واقعی، فضای موجود، نوع کابل ها، شرایط محیطی و نیاز توسعه آینده بررسی شود. اگر حتی یکی از این موارد مبهم باشد، تصمیم نهایی هم مبهم می ماند. انتخاب خوب، همیشه از ارزیابی دقیق شروع می شود.
زمان مناسب برای انتخاب مسیر تکطبقه یا دوطبقه
اگر کابل ها کم هستند و فضا کافی است، مسیر تک طبقه منطقی تر است. اما اگر تراکم بالا است و نظم و تفکیک اهمیت دارد، دو طبقه انتخاب بهتری خواهد بود. معیار اصلی، نیاز واقعی پروژه است.
نکات کلیدی برای طراحی ایمن و استاندارد
طراحی ایمن یعنی بار، ارتفاع، تهویه، فاصله ساپورت ها و جنس متریال همزمان دیده شوند. اگر این عناصر با هم هماهنگ باشند، مسیر دو طبقه عملکردی پایدار خواهد داشت. در غیر این صورت، بهتر است راهکار ساده تری انتخاب شود.
سینی کابل دو طبقه بهتر است یا تکطبقه؟
پاسخ این سوال به فضا، تعداد کابل ها و سطح جداسازی مورد نیاز بستگی دارد. اگر مسیر محدود و پرتراکم است، دو طبقه بهتر عمل می کند. اگر ظرفیت کم و دسترسی ساده مدنظر باشد، تک طبقه منطقی تر است.
برای ساپورتگذاری سینی کابل دو طبقه چه چیزی مهم تر است؟
مهم ترین موضوع، محاسبه بار واقعی و انتقال درست نیرو به سازه است. بعد از آن، فاصله تکیه گاه ها، نوع اتصال و کیفیت فریم اهمیت پیدا می کند. ساپورت خوب، پایه کل سیستم است.
آیا میتوان کابلهای قدرت و مخابرات را در یک مسیر دوطبقه قرار داد؟
بله، اما فقط با جداسازی اصولی و رعایت فاصله مناسب. اگر شرایط پروژه حساس باشد، مسیر مستقل گزینه مطمئن تری است. در غیر این صورت، دو طبقه می تواند تفکیک قابل قبولی ایجاد کند.
مهمترین خطای اجرایی در سینی کابل دو طبقه چیست؟
شایع ترین خطا، آویزان کردن طبقه دوم از طبقه اول و نادیده گرفتن بار واقعی است. این اشتباه، کل سازه را ناپایدار می کند. در چنین سیستمی، هر طبقه باید تکیه گاه و محاسبه مستقل داشته باشد.
