در دنیای پیچیده تأسیسات الکتریکی، سینی کابل به عنوان ستون فقرات انتقال ایمن و منظم کابلها عمل میکند. اما صرف انتخاب یک سینی کابل با کیفیت، تضمینکننده عملکرد بینقص سیستم نیست. یکی از مهمترین و در عین حال اغلب نادیده گرفته شدهترین جنبهها، فاصله استاندارد ساپورت سینی کابل است.
این فاصله، نقشی حیاتی در حفظ استحکام سازهای، جلوگیری از آسیب به کابلها و تضمین ایمنی کلی تأسیسات ایفا میکند. تنظیم نادرست آن میتواند منجر به هزینههای هنگفت تعمیرات، خطرات ایمنی جدی و کاهش عمر مفید سیستم شود. در این مقاله، به بررسی عمیق و کاربردی عوامل مؤثر بر تعیین این فاصله، استانداردهای رایج و نکات کلیدی نصب خواهیم پرداخت تا شما را در اجرای پروژههایتان یاری رسانیم.
درک صحیح اصول فاصلهگذاری ساپورتها، تنها به رعایت یک استاندارد فنی محدود نمیشود، بلکه سرمایهگذاری هوشمندانهای در جهت افزایش طول عمر، کاهش ریسک و بهینهسازی هزینههای نگهداری سیستمهای کابلکشی است. با توجه به تنوع سینیهای کابل و شرایط محیطی متفاوت در پروژههای مختلف، تعیین این فاصله نیازمند دانش فنی و دقت کافی است.
ما در این مقاله سعی داریم تا با زبانی ساده و کاربردی، تمامی جوانب این موضوع را پوشش دهیم تا مهندسان، طراحان و مجریان تأسیسات، با اطمینان خاطر بیشتری نسبت به اجرای صحیح سیستمهای سینی کابل اقدام نمایند. خرید سینی کابل با کیفیت، تنها گام اول است؛ نصب اصولی آن، تضمینکننده بهرهوری بلندمدت خواهد بود.

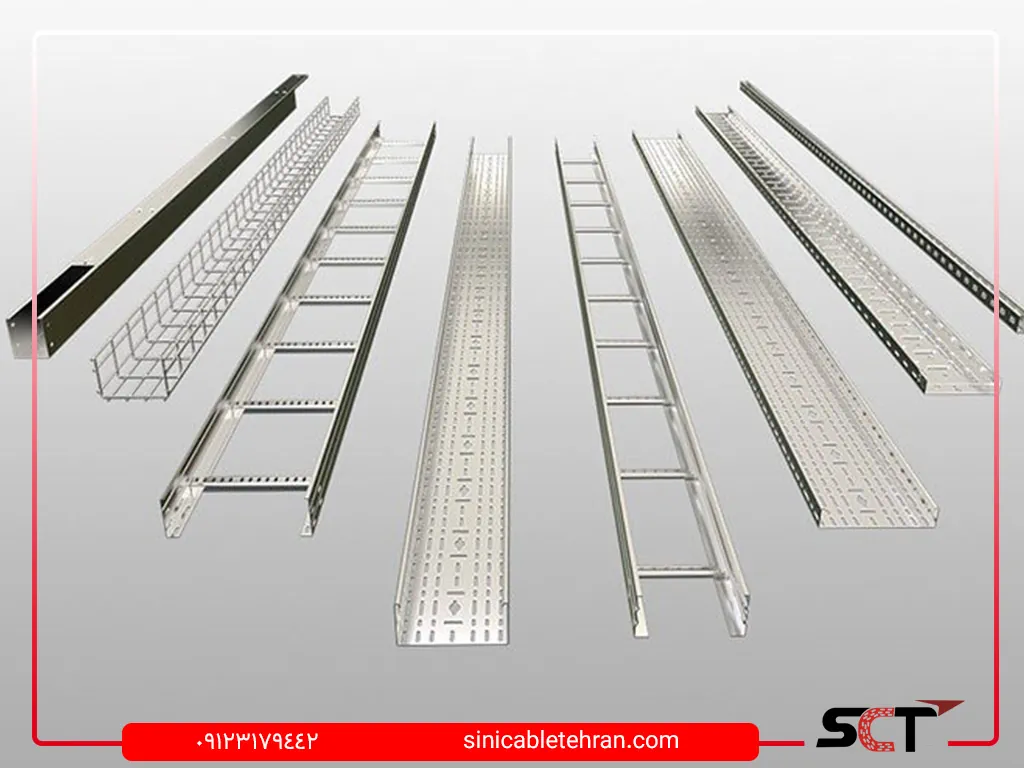

خرید سینی کابل

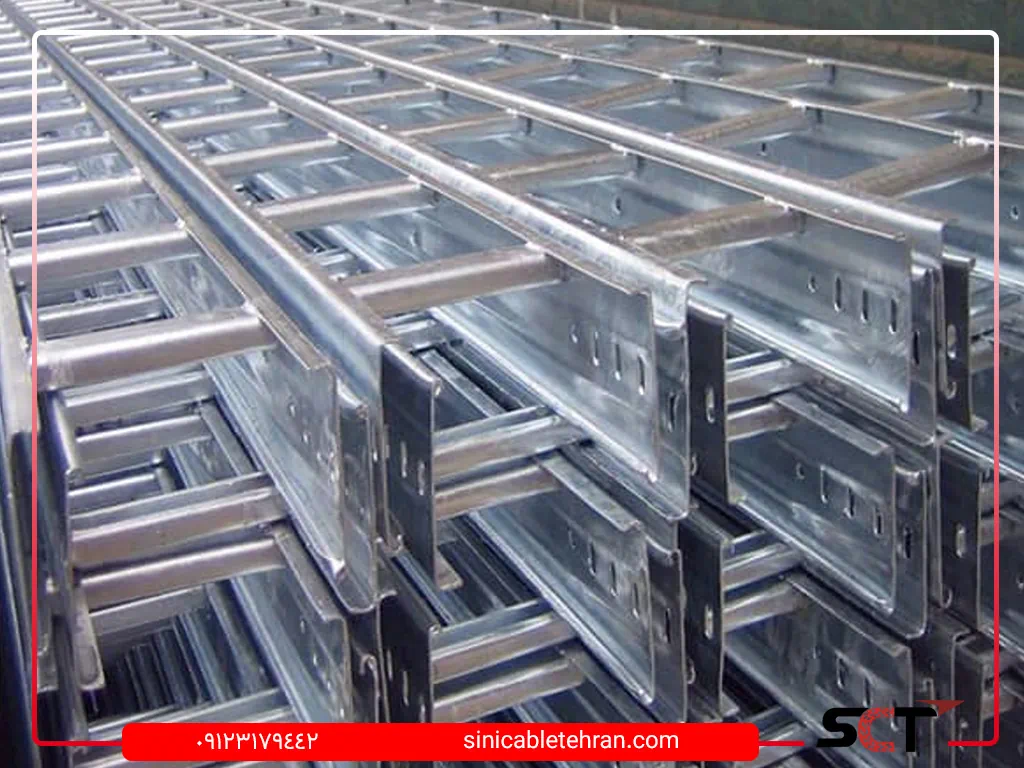

فاصله استاندارد ساپورت سینی کابل چقدر است؟
اهمیت فاصله ساپورتها در ایمنی و دوام سینی کابل
تعیین فاصله استاندارد ساپورت سینی کابل، بیش از یک توصیه فنی، یک الزام اساسی برای تضمین ایمنی و دوام کلی سیستم است. سینی کابل، وظیفه تحمل وزن مجموع کابلهای عبوری را بر عهده دارد و این وزن، از طریق ساپورتها به سازه اصلی منتقل میشود. در صورتی که فاصله بین این نقاط اتکا بیش از حد استاندارد باشد، بخش میانی سینی تحت تنش خمشی قابل توجهی قرار میگیرد.
این تنش میتواند منجر به تغییر شکل دائمی، افتادگی سینی و حتی در موارد بحرانی، شکستگی آن شود. چنین وضعیتی نه تنها ظاهر تأسیسات را ناخوشایند میکند، بلکه مهمتر از آن، میتواند به عایق کابلها آسیب رسانده و خطر اتصال کوتاه، نشتی جریان و بروز آتشسوزی را به شدت افزایش دهد.
رعایت فواصل استاندارد، توزیع یکنواخت بار را بر روی سینی تضمین میکند. این امر از تمرکز تنش در نقاط خاص جلوگیری کرده و اطمینان میدهد که سینی کابل قادر به تحمل وزن طراحی شده خود در طول عمر مفیدش خواهد بود. در محیطهای صنعتی که ارتعاشات و لرزشهای محیطی نیز به بار اضافه وارد میشود، اهمیت فواصل دقیق و نصب صحیح ساپورتها دوچندان میشود. این فواصل به پایداری بیشتر سیستم کمک کرده و از آسیبدیدگی کابلها در اثر حرکات ناخواسته جلوگیری میکنند. انتخاب ساپورتهای مناسب و نصب دقیق آنها، بخشی حیاتی از فرایند اجرای ایمن و پایدار سیستمهای کابلکشی است.
علاوه بر این، شرایط محیطی مانند نوسانات دما نیز میتواند بر تنشهای وارده بر سینی کابل تأثیر بگذارد. انبساط و انقباض حرارتی اجزای سیستم، در صورت عدم پیشبینی صحیح فواصل ساپورتها، میتواند تنشهای مضاعفی را به سیستم تحمیل کند. فواصل استاندارد، با در نظر گرفتن این تغییرات احتمالی، به سیستم اجازه میدهد تا با حداقل تنش اضافی، دماهای مختلف را تحمل کند.
این پایداری حرارتی، به طول عمر سیستم کمک کرده و از بروز مشکلاتی مانند شل شدن اتصالات یا ترک خوردگی مواد جلوگیری مینماید. در نهایت، همه این عوامل دست به دست هم میدهند تا یک سیستم کابلکشی امن، قابل اعتماد و با دوام حاصل شود.
جلوگیری از خمیدگی و آسیب به کابلها
یکی از شایعترین و ملموسترین پیامدهای ناشی از رعایت نکردن فاصله استاندارد ساپورت سینی کابل، پدیده خمیدگی یا افتادگی سینی است. وقتی فاصله بین نقاط اتکای ساپورتها بیش از حد مجاز باشد، نیروی وزن کابلها باعث ایجاد یک قوس یا خمش در بخش میانی سینی میشود.
این خمیدگی نه تنها از نظر زیباییشناسی نامطلوب است، بلکه اثرات مخربی بر کابلهای عبوری دارد. فشار مداوم ناشی از این خمش، میتواند به مرور زمان باعث ترک خوردن یا سست شدن عایق کابلها شود. این آسیبپذیری، احتمال بروز اتصال کوتاه، نشتی جریان و حتی آتشسوزی را به طرز چشمگیری افزایش میدهد. بنابراین، جلوگیری از این خمیدگیهای مضر، یکی از دلایل اصلی تعیین فواصل استاندارد است.
علاوه بر خمیدگی، افتادگی سینی میتواند منجر به ایجاد نقاطی شود که کابلها در آنجا به شدت فشرده شده یا تحت کشش قرار گیرند. این وضعیت به ویژه برای کابلهای با قطر زیاد، کابلهای حساس مانند کابلهای فیبر نوری، یا کابلهایی که نیاز به تهویه مناسب دارند، بسیار مضر است.
رعایت فواصل استاندارد ساپورت، یک سطح صاف و یکنواخت را برای قرارگیری کابلها فراهم میآورد و از وارد آمدن تنشهای ناخواسته و آسیبزا به آنها جلوگیری میکند. این امر به حفظ عملکرد صحیح و پایدار کابلها در طول عمر مفیدشان کمک شایانی مینماید.
هنگام تعیین فاصله ساپورتها، در نظر گرفتن وزن واقعی کابلها امری حیاتی است. هرچه وزن کابلها بیشتر باشد، فاصله بین ساپورتها باید کمتر در نظر گرفته شود تا از خمش بیش از حد جلوگیری گردد. تولیدکنندگان سینی کابل معمولاً جداول باربری دقیقی ارائه میدهند که حداکثر فاصله مجاز ساپورت را بر اساس وزن کابل، عرض سینی و ضخامت ورق آن مشخص میکند. پایبندی دقیق به این جداول، تضمینکننده عملکرد ایمن و قابل اعتماد سیستم کابلکشی خواهد بود و از بروز خسارات احتمالی جلوگیری میکند.
تاثیر فاصله ساپورت بر تحمل بار و استحکام
فاصله بین ساپورتها، یکی از پارامترهای کلیدی است که مستقیماً بر ظرفیت تحمل بار و استحکام کلی سینی کابل تأثیر میگذارد. در فواصل کمتر، بار وارد بر هر نقطه از سینی کاهش یافته و این امکان را فراهم میآورد که سینی وزن بیشتری را تحمل کند. در مقابل، هرچه فاصله ساپورتها افزایش یابد، میزان خمش و تنش در مرکز دهانه بین دو ساپورت به طور نمایی بیشتر میشود و در نتیجه، ظرفیت تحمل بار سینی به طور قابل توجهی کاهش مییابد. بنابراین، انتخاب فاصله مناسب، شرط اساسی اطمینان از این است که سینی کابل میتواند وزن پیشبینی شده کابلها را بدون هیچگونه مشکل یا کاهش عملکردی تحمل کند.
استحکام کلی یک سیستم کابلکشی، نه تنها به کیفیت اجزای منفرد، بلکه به نحوه اتصال و پشتیبانی آنها از یکدیگر بستگی دارد. فواصل استاندارد ساپورتها تضمین میکنند که خود سینی کابل، به عنوان یک عضو سازهای مهم، عملکرد مطلوبی از خود نشان دهد.
ساپورتهایی که در فواصل استاندارد نصب شدهاند، بار را به طور مؤثر و ایمن به سازه اصلی ساختمان یا تأسیسات منتقل میکنند و از تمرکز تنش که میتواند منجر به شکست سازهای شود، جلوگیری مینمایند. این موضوع به ویژه در پروژههای بزرگ صنعتی، نیروگاهی یا مراکز داده که حجم کابلها بسیار زیاد است، اهمیت حیاتی پیدا میکند.
تولیدکنندگان معتبر سینی کابل، از جمله شرکتهایی مانند سینی کابل تهران، معمولاً حداکثر فاصله مجاز بین ساپورتها را بر اساس نوع سینی (مشبک، ساده، نردبانی)، ضخامت ورق، جنس ماده (گالوانیزه، استیل، رنگی) و ابعاد آن تعیین میکنند. این مقادیر، نتیجه محاسبات دقیق مهندسی و آزمایشهای استاندارد هستند. پایبندی به این مقادیر تعیین شده توسط سازنده، اطمینان حاصل میکند که سینی کابل مطابق با استانداردهای طراحی عمل کرده و استحکام و ایمنی لازم را برای سالها فراهم میآورد. استفاده از ساپورتهایی با مقاومت کافی و نصب صحیح آنها، مکمل این استانداردها برای یک سیستم پایدار است.
| نوع سینی کابل / شرایط مسیر و محیط | فاصله استاندارد ساپورت (متر) | توضیحات فنی و نکات کلیدی نصب |
|---|---|---|
| سینی کابل مشبک (سوراخدار) | 1.0 to 1.5 | به دلیل ساختار سوراخدار و توزیع مناسب تنش، وزن کمتری دارد و تهویه بهتری فراهم میکند. در صورت بار سنگین یا ورق نازک، فاصله باید کاهش یابد. |
| سینی کابل ساده (فولادی بدون سوراخ) | 0.8 to 1.2 | سطح یکپارچه دارد و در برابر خمش حساستر است. برای توزیع بار مناسب و جلوگیری از افتادگی، فواصل تکیهگاهها کوتاهتر در نظر گرفته میشود. |
| پیچها، زوایا و نقاط عطف مسیر | کمتر از حد استاندارد (نصب ساپورت کمکی) | در نقاط تغییر جهت (مانند پیچهای 90 درجه)، علاوه بر طرفین، نصب ساپورت در خود نقطه اتصال برای مهار تنشهای خمشی الزامی است. |
| محیطهای صنعتی و دارای ارتعاش | فواصل کوتاهتر (نزدیک به حداقل بازه) | ارتعاشات مداوم تجهیزات و لرزش محیطی نیاز به صلبیت بیشتری دارد؛ تعداد ساپورتها باید افزایش یافته و از اتصالات گالوانیزه گرم یا استیل استفاده شود. |
| بارگذاری سنگین / کابلهای قطور | کاهش فاصله بر اساس دفترچه سازنده | وزن کابل رابطه معکوس با فاصله ساپورت دارد. هر چه وزن خطی کابلها بیشتر باشد، فاصله بین ساپورتها باید کمتر شود تا از خمش دائمی جلوگیری گردد. |
فاصله استاندارد ساپورت بر اساس نوع سینی کابل
سینی کابل مشبک: فاصله ساپورت معمولاً بین ۱ تا ۱.۵ متر
سینی کابل مشبک، به دلیل ساختار سوراخدار و توزیع یکنواخت تنش در نقاط مختلف، معمولاً اجازه میدهد تا فواصل بیشتری بین نقاط اتکای ساپورت در نظر گرفته شود. به طور کلی، برای سینیهای کابل مشبک استاندارد و با بارگذاری معمولی کابل، فاصله ساپورت بین ۱ تا ۱.۵ متر توصیه میشود. طراحی سوراخدار این نوع سینیها به کاهش وزن کلی آن کمک کرده و همچنین امکان تهویه بهتر کابلها را فراهم میآورد. این ویژگیها باعث میشود که سینی مشبک در برابر خمش مقاومتر عمل کند و بتواند فواصل بیشتری را بین ساپورتها تحمل نماید.
با این حال، این محدوده فاصلهگذاری یک مقدار تقریبی است و همیشه باید با در نظر گرفتن مشخصات فنی دقیق سینی، از جمله عرض، ارتفاع، ضخامت ورق و همچنین وزن و قطر کابلهای عبوری، تعدیل شود. برای مثال، اگر سینی مشبک از ورق نازکتری ساخته شده باشد یا قرار باشد تعداد زیادی کابل با وزن بالا درون آن قرار گیرد، ممکن است لازم باشد فاصله ساپورتها را کاهش داد تا از هرگونه خمیدگی یا تغییر شکل ناخواسته جلوگیری شود. مراجعه به جداول مشخصات فنی ارائه شده توسط تولیدکننده، برای تعیین حداکثر فاصله مجاز ساپورت برای هر مدل خاص، امری ضروری است.
علاوه بر مشخصات سینی و بارگذاری، مسیر نصب نیز میتواند بر فواصل ساپورت تأثیر بگذارد. در مسیرهای مستقیم و بدون مانع، ممکن است بتوان از حداکثر فاصله مجاز استفاده کرد، اما در مسیرهایی که دارای پیچها، زوایا یا تغییر ارتفاع هستند، نیاز به ساپورتهای بیشتری برای حفظ پایداری و جلوگیری از اعمال تنشهای اضافی به نقاط اتصال است. این امر به ویژه در سینیهای مشبک که انعطافپذیری بیشتری دارند، اهمیت پیدا میکند.
سینی کابل ساده یا فولادی: فاصله ساپورت بین ۰.۸ تا ۱.۲ متر
سینی کابل ساده، که اغلب از ورقهای فولادی بدون سوراخکاری ساخته میشود، به دلیل سطح یکپارچه و عدم وجود سوراخهای تهویه، ممکن است در مقایسه با سینی مشبک، نیاز به پشتیبانی بیشتری داشته باشد. به همین دلیل، فاصله استاندارد ساپورت برای این نوع سینیها معمولاً کمی کمتر در نظر گرفته میشود، که اغلب در محدوده ۰.۸ تا ۱.۲ متر قرار دارد. این محدوده فاصلهگذاری، با فرض بارگذاری استاندارد و استفاده از ورق با ضخامت مناسب، تعادل خوبی بین استحکام سازهای و هزینه اجرا برقرار میکند.
ماهیت یکپارچه سینی کابل ساده، آن را در برابر خمش در نقاط میانی دهانه، نسبت به سینی مشبک، آسیبپذیرتر میسازد، به خصوص اگر ضخامت ورق آن کم باشد. بنابراین، اطمینان از اینکه فاصله ساپورتها در محدوده توصیه شده باقی میماند، حیاتی است. این امر به توزیع مناسب بار کمک کرده و از تمرکز تنش در مرکز دهانه جلوگیری میکند. همچنین، نصب صحیح ساپورتها و اطمینان از اتصال محکم آنها به سینی، نقش کلیدی در حفظ استحکام کلی سیستم ایفا میکند.
در نظر گرفتن جزئیات اجرایی مانند نوع اتصال سینیها به ساپورتها (مثلاً استفاده از بستهای مناسب) و همچنین مقاومت خود ساپورتها در برابر خوردگی و بارگذاری، اهمیت ویژهای دارد. برای محیطهای صنعتی یا مرطوب، استفاده از سینیهای ساده گالوانیزه یا استیل ضد زنگ همراه با ساپورتهای مقاوم، توصیه میشود. در چنین شرایطی، اطمینان از رعایت دقیق فواصل استاندارد، ضریب ایمنی سیستم را به طور قابل توجهی افزایش میدهد.
تاثیر وزن کابل و قطر سینی بر کاهش یا افزایش فاصله ساپورت
وزن کلی کابلهای عبوری از سینی، یکی از مهمترین عوامل تعیینکننده فاصله ساپورتها است. هرچه وزن کابلها بیشتر باشد، نیروی وارده بر سینی افزایش یافته و در نتیجه، احتمال خمش و تغییر شکل آن بیشتر میشود. برای مقابله با این وضعیت، لازم است فاصله بین ساپورتها کاهش یابد تا بار به طور مؤثرتری توزیع شده و تنش در نقاط مختلف سینی کاهش یابد. به عنوان یک قاعده کلی، برای سینیهای با ظرفیت باربری بالاتر یا وزن کابل بیشتر، فواصل کوتاهتر ساپورت مورد نیاز است.
قطر یا عرض سینی کابل نیز نقش مهمی در تعیین فاصله ساپورت ایفا میکند. سینیهای با عرض بیشتر، معمولاً استحکام بیشتری دارند و میتوانند فواصل بیشتری را تحمل کنند، اما این موضوع به ضخامت ورق و نوع سینی نیز بستگی دارد. به عنوان مثال، یک سینی با عرض زیاد اما ورق نازک، ممکن است به اندازه یک سینی باریکتر با ورق ضخیم، توانایی تحمل بار در فواصل طولانی را نداشته باشد. تولیدکنندگان معمولاً در مشخصات فنی محصولات خود، حداکثر فاصله مجاز ساپورت را برای ترکیبهای مختلف عرض، ضخامت و نوع سینی ارائه میدهند.
در عمل، توصیه میشود همیشه به جداول بارگذاری و فواصل پیشنهادی سازنده مراجعه شود. این جداول، نتایج محاسبات مهندسی دقیق و آزمایشهای عملی هستند و اطمینان حاصل میکنند که سیستم کابلکشی شما، چه با کابلهای سبک و چه با کابلهای سنگین، از ایمنی و پایداری لازم برخوردار باشد. در نظر گرفتن ضریب اطمینان اضافی، به ویژه در سیستمهایی که ممکن است در آینده نیاز به افزایش بار داشته باشند، میتواند اقدامی هوشمندانه باشد.
نکات مهم در نصب ساپورت سینی کابل
در نظر گرفتن مسیر صاف یا دارای پیچ و خم
یکی از اولین و مهمترین ملاحظات در نصب ساپورت سینی کابل، شکل هندسی مسیر عبور سینی است. در مسیرهای مستقیم و طولانی، فاصله بین ساپورتها میتواند بر اساس استانداردهای کلی و مشخصات فنی سینی تعیین شود. اما در مسیرهایی که شامل پیچها، زوایا، تغییر جهت یا بالا و پایین رفتن هستند، نیاز به دقت و ملاحظات بیشتری است. در محل پیچها و زوایا، تنشهای بیشتری به سینی و اتصالات وارد میشود، بنابراین لازم است ساپورتها در فواصل نزدیکتری نصب شوند تا پایداری لازم حفظ گردد.
نصب صحیح ساپورت در نقاط عطف مسیر، از وارد آمدن فشار اضافی به نقاط اتصال و همچنین از ایجاد تنشهای خمشی در سینی جلوگیری میکند. به عنوان مثال، در یک پیچ ۹۰ درجه، علاوه بر ساپورتهای استاندارد در دو طرف پیچ، ممکن است نیاز به نصب یک ساپورت اضافی در خود نقطه اتصال دو قطعه سینی باشد تا از افتادگی یا جدا شدن احتمالی جلوگیری شود. این امر به ویژه در سینیهای سنگین یا مسیرهایی با تغییرات جهت متعدد، اهمیت پیدا میکند.
همچنین، در مسیرهایی که سینی کابل از موانع عبور میکند یا نیاز به تغییر ارتفاع دارد، باید اطمینان حاصل شود که ساپورتها به درستی در محلهای مناسب و با استحکام کافی نصب شدهاند. این امر نه تنها به حفظ یکپارچگی سازهای سینی کمک میکند، بلکه از وارد آمدن آسیب به کابلهای عبوری در اثر برخورد با موانع یا تنشهای ناشی از تغییر مسیر جلوگیری مینماید. درک کامل مسیر و شناسایی نقاط حساس، کلید نصب ایمن و کارآمد است.
بررسی میزان بارگذاری و نوع کابلها
میزان بارگذاری، یعنی وزن کلی کابلهایی که قرار است از سینی عبور کنند، یکی از حیاتیترین عوامل در تعیین فاصله ساپورتهاست. هرچه بار کلی بیشتر باشد، فاصله بین ساپورتها باید کوتاهتر باشد تا از خمش بیش از حد سینی و آسیب احتمالی به کابلها جلوگیری شود. تولیدکنندگان معمولاً جداولی ارائه میدهند که حداکثر بار مجاز برای هر متر طول سینی را در فواصل مختلف ساپورت مشخص میکند. این جداول، نقطه شروعی برای محاسبات دقیق هستند.
علاوه بر وزن، نوع کابلها نیز در تعیین فاصله ساپورت نقش دارد. برخی کابلها، مانند کابلهای فیبر نوری یا کابلهای با عایق نرم، به فشار و خمش حساستر هستند و نیاز به پشتیبانی بیشتری دارند. در این موارد، حتی اگر وزن کلی کابلها زیاد نباشد، ممکن است لازم باشد فاصله ساپورتها را کاهش داد تا از وارد آمدن تنشهای مضر به این نوع کابلها جلوگیری شود. همچنین، کابلهای با قطر زیاد، فضای بیشتری را اشغال کرده و وزن بیشتری را به سینی تحمیل میکنند.
پیشبینی بارهای آینده نیز امری مهم است. در زمان طراحی، باید این احتمال را در نظر گرفت که ممکن است در آینده کابلهای بیشتری به سینی اضافه شوند. در چنین شرایطی، بهتر است از ابتدا فاصلهگذاری ساپورتها را با در نظر گرفتن حداکثر بار احتمالی آینده انجام داد تا از نیاز به بازنگری و تقویت سیستم در آینده جلوگیری شود. این رویکرد، به بهینهسازی هزینهها و اطمینان از پایداری بلندمدت سیستم کمک میکند.
استفاده از ساپورتهای مقاوم و استاندارد برای محیطهای صنعتی
در محیطهای صنعتی، تأسیسات الکتریکی با چالشهای بیشتری نسبت به محیطهای اداری یا مسکونی روبرو هستند. عواملی مانند ارتعاشات مداوم ماشینآلات، احتمال برخورد فیزیکی، رطوبت بالا، گرد و غبار و مواد شیمیایی خورنده، همگی میتوانند بر استحکام و دوام سینی کابل و ساپورتهای آن تأثیر بگذارند. به همین دلیل، انتخاب ساپورتهای مقاوم و استاندارد، امری حیاتی در این محیطها محسوب میشود.
ساپورتهای مورد استفاده در محیطهای صنعتی باید از مواد با کیفیت بالا، مانند فولاد گالوانیزه گرم یا استیل ضد زنگ ساخته شده باشند تا در برابر خوردگی و زنگزدگی مقاومت کافی داشته باشند. همچنین، طراحی آنها باید به گونهای باشد که بتوانند بارهای سنگینتر و ارتعاشات محیطی را تحمل کنند. اتصالات محکم و استفاده از پیچ و مهرههای مناسب، نقش مهمی در حفظ پایداری کل سیستم ایفا میکنند. توجه به جزئیات در انتخاب و نصب ساپورت، میتواند از بروز حوادث جدی جلوگیری کند.
علاوه بر مقاومت فیزیکی، رعایت دقیق فاصله استاندارد ساپورت سینی کابل در محیطهای صنعتی اهمیت دوچندان دارد. با توجه به احتمال وجود لرزش و تکانهای شدید، فواصل کوتاهتر و تعداد ساپورتهای بیشتر، به پایداری کلی سیستم کمک کرده و از جدا شدن ناگهانی سینی یا آسیب دیدن کابلها جلوگیری میکند. مشاوره با متخصصان و تولیدکنندگان معتبر، مانند تهران سینی کابل، برای انتخاب بهترین نوع ساپورت و تعیین فواصل مناسب در شرایط صنعتی، اکیداً توصیه میشود.
سوالات متداول درباره فاصله ساپورت سینی کابل
آیا میتوان فاصله ساپورت را بیشتر از استاندارد تعیین کرد؟
به طور کلی، تعیین فاصله بیشتر از مقادیر استاندارد توصیه شده توسط تولیدکنندگان و استانداردهای مهندسی، به هیچ عنوان توصیه نمیشود. این استانداردها بر اساس محاسبات دقیق باربری و رفتار مواد در شرایط مختلف تعیین شدهاند و افزایش فاصله میتواند منجر به خمش بیش از حد سینی، آسیب به کابلها، کاهش ایمنی و حتی شکست سازهای شود. تنها در صورتی که محاسبات دقیقی توسط مهندس صلاحیتدار انجام شود و اطمینان حاصل گردد که سینی و کابلها قادر به تحمل بار در فواصل بیشتر هستند، میتوان این کار را انجام داد، اما این امر نادر است و نیازمند توجیه فنی قوی است.
چگونه فاصله ساپورت را برای مسیرهای طولانی محاسبه کنیم؟
برای مسیرهای طولانی، محاسبه فاصله ساپورت باید با دقت بیشتری انجام شود. ابتدا باید حداکثر بار خطی (وزن کابل در هر متر طول) را محاسبه کرد. سپس با مراجعه به جداول باربری تولیدکننده سینی کابل، حداکثر فاصله مجاز ساپورت برای آن بار خطی و نوع سینی مشخص گردد. در مسیرهای طولانی، معمولاً لازم است از تعداد ساپورتهای بیشتری استفاده شود تا بار به طور مؤثرتری توزیع گردد. همچنین، در نظر گرفتن نقاط تکیهگاهی اضافی در طول مسیر، مانند ستونها یا دیوارها، میتواند به حفظ استحکام و کاهش نیاز به فواصل کمتر کمک کند.
آیا جنس ساپورت بر فاصله استاندارد تاثیر دارد؟
جنس ساپورت به طور مستقیم بر فاصله استاندارد ساپورت سینی کابل تأثیر نمیگذارد، اما بر ظرفیت باربری کلی سیستم و دوام آن تأثیرگذار است. استانداردهای فاصلهگذاری معمولاً بر اساس مشخصات خود سینی کابل تدوین میشوند. با این حال، در محیطهای خاص (مانند محیطهای خورنده یا نیازمند مقاومت بالا در برابر حرارت)، انتخاب ساپورت از جنس مقاومتر (مانند استیل ضد زنگ) ضروری است. این انتخاب، اطمینان از پایداری و ایمنی سیستم را در طول زمان افزایش میدهد، حتی اگر فاصله ساپورتها مطابق با استاندارد اولیه سینی باشد.
چه عواملی غیر از وزن کابل بر فاصله ساپورت تاثیر میگذارند؟
عوامل متعددی غیر از وزن کابل بر فاصله ساپورت تأثیر میگذارند. این عوامل شامل نوع سینی کابل (مشبک، ساده، نردبانی)، جنس و ضخامت ورق سینی، عرض و ارتفاع سینی، شرایط محیطی (مانند دما، رطوبت، وجود ارتعاشات)، مسیر عبور سینی(مستقیم یا دارای پیچ و خم)، و نوع کاربری تأسیسات (صنعتی، تجاری، مسکونی) میباشند. همه این عوامل باید در کنار هم و با مشورت با استانداردهای فنی و توصیههای تولیدکننده در نظر گرفته شوند تا فاصله بهینه و ایمن ساپورت تعیین گردد.
در جمعبندی، تعیین و رعایت فاصله استاندارد ساپورت سینی کابل، فراتر از یک الزام فنی صرف، یک اصل کلیدی در تضمین ایمنی، دوام و کارایی سیستمهای کابلکشی است. این فاصله، به طور مستقیم بر استحکام سازهای سینی، سلامت کابلهای عبوری و کاهش ریسک خطراتی چون آتشسوزی تأثیر میگذارد. عواملی چون نوع سینی، وزن و نوع کابلها، و شرایط محیطی، همگی در تعیین این فاصله نقش اساسی دارند و نادیده گرفتن هر یک از آنها میتواند عواقب ناگواری به همراه داشته باشد.
استفاده از جداول باربری تولیدکنندگان، رعایت مسیر نصب، و انتخاب ساپورتهای مقاوم، به ویژه در محیطهای صنعتی، گامهای ضروری برای اجرای صحیح هستند. در نهایت، درک عمیق این اصول و پایبندی به آنها، سرمایهگذاری هوشمندانهای است که از هزینههای گزاف تعمیرات و خسارات احتمالی در آینده جلوگیری کرده و طول عمر مفید تأسیسات را تضمین مینماید. انتخاب و نصب صحیح، کلید یک سیستم کابلکشی ایمن و پایدار است.
