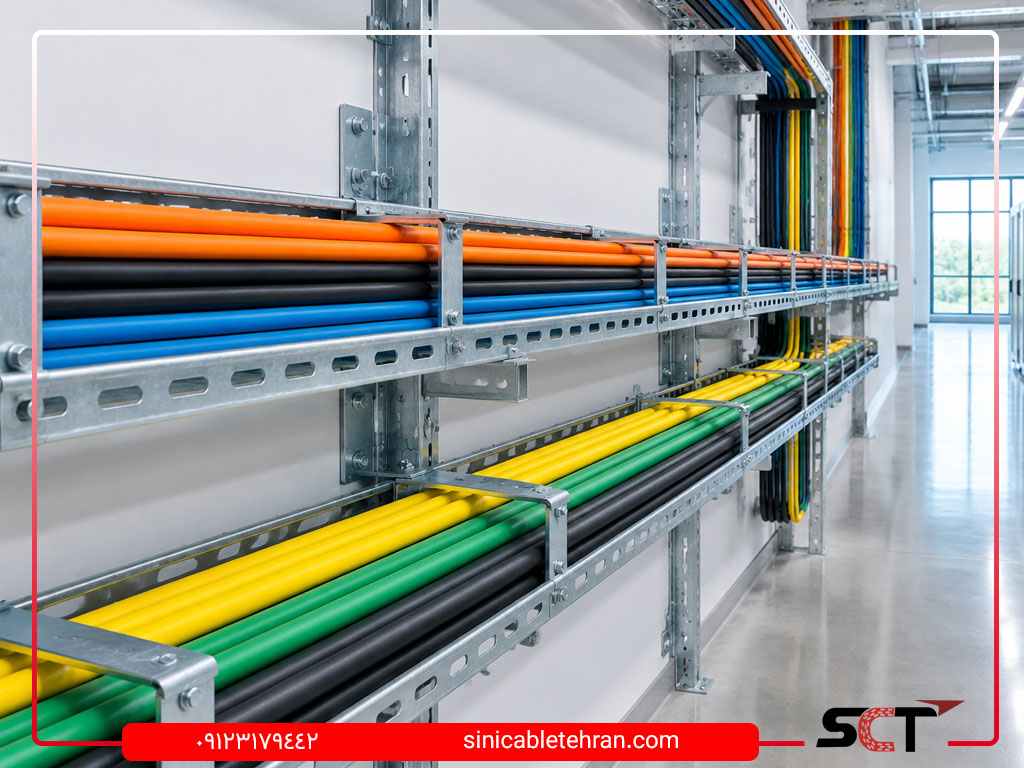

ظرفیت بار سینی کابل مهم ترین شاخص فنی در طراحی اصولی تاسیسات الکتریکی و سیستم های انتقال نیرو است. این مشخصه مهندسی نشان می دهد که یک سینی در هر متر طول چه میزان وزن کابل را بدون تغییر شکل یا افتادگی تحمل می کند. انتخاب درست این سازه های فلزی پایداری خطوط کابل کشی را در طول سال ها بهره برداری به طور کامل تضمین می نماید. با محاسبه صحیح بار، از خسارات سنگین ناشی از سقوط سینی ها و قطعی کابل ها پیشگیری می شود
استفاده از اتصالات سینی کابل باکیفیت و مهندسی ساز همراه با ورق های استاندارد، ایمنی و دوام کل شبکه را تثبیت می کند. مهندسان طراح با جمع آوری لیست کابل ها، مجموع بارهای وارد بر متر طول را ارزیابی می نمایند. هنگامی که انتخاب تجهیزات بر اساس استانداردهای بین المللی انجام گیرد، شبکه الکتریکی عملکردی بدون نقص خواهد داشت. این رویکرد علمی، امنیت سازه های صنعتی و مجتمع های بزرگ تجاری را در برابر بارهای مکانیکی تضمین می کند.
ارزیابی مشخصات مکانیکی سینی ها نیازمند بررسی همزمان ابعاد هندسی، ضخامت ورق و نوع پوشش محافظ در برابر خوردگی است. در محیط های کارگاهی و خطوط تولید، تنش های لرزشی و شرایط اقلیمی نیز بارهای جانبی مضاعفی به سازه تحمیل می کنند. شناخت دقیق این متغیرها به مهندسان کمک می کند تا از تجهیزات ضعیف یا خرید های نامناسب دوری نمایند. رعایت این اصول در مرحله طراحی، هزینه های نگهداری خطوط را به طور محسوسی کاهش می دهد.
طراحی استاندارد مسیرهای انتقال سیم و کابل علاوه بر تضمین ایمنی، کارایی تهویه حرارتی سیستم را نیز ارتقا می بخشد. اگر کابل ها بر روی یک بستر استاندارد چیده شوند، جریان هوای محیطی به راحتی حرارت ناشی از عبور جریان برق را دفع می کند. این دفع حرارت از گرم شدن بیش از حد عایق هادی ها و بروز افت ولتاژ در مسیر خطوط جلوگیری به عمل می آورد. بنابراین ظرفیت باربری مناسب مستقیما بر راندمان الکتریکی کابل ها اثرگذار است.
عوامل گوناگونی بر قیمت سینی کابل اثر می گذارند که نوع متریال مصرفی و ضخامت ورق فولادی اصلی ترین آنها هستند. خرید کالای ارزان و غیر استاندارد ممکن است در ابتدا هزینه های اولیه را کم کند اما ریسک شکست سازه را به شدت بالا می برد. خریداران باید در کنار برآوردهای مالی پروژه، مقاومت مکانیکی و تاییدیه های آزمایشگاهی محصول را به دقت بررسی نمایند. ایجاد تعادل پایدار میان کیفیت ساخت و توجیه اقتصادی، ضامن موفقیت درازمدت تاسیسات برق به شمار می رود.
ظرفیت بار سینی کابل چیست و با چه واحدی بیان میشود؟
ظرفیت بار سینی کابل به حداکثر مقدار وزنی گفته می شود که یک سینی می تواند در واحد طول به صورت پایدار حمل کند. این شاخص در استانداردهای جهانی بر اساس واحدهای کیلوگرم بر متر (kg/m) یا نیوتن بر متر (N/m) مشخص می گردد. در مستندات مهندسی بر پایه استانداردهای آمریکایی نظیر NEMA VE 1 این پارامتر با واحد پوند بر فوت تعریف می شود. شناخت این واحدها به مهندسان برق امکان می دهد تا بار مجاز تجهیزات را با اوزان کابل ها تطبیق دهند.
بار وارده از سوی کابل ها روی سطح سینی به شکل بار یکنواخت گسترده در طول مسیر توزیع می شود. سینی کابل باید بتواند در برابر لنگر خمشی ناشی از وزن هادی ها بدون ایجاد تغییر شکل غیر قابل بازگشت مقاومت کند. شرکت های معتبر سازنده این تجهیزات تست های استاتیکی دقیقی را مطابق با آیین نامه IEC 61537 روی محصولات خود انجام می دهند. نتایج حاصل از این آزمون ها در جداول بارگذاری جهت استفاده طراحان سیستم های انتقال درج می گردد.
تفاوت ظرفیت بار مجاز با وزن قابل تحمل لحظهای
ظرفیت بار مجاز یا بار کاری ایمن (SWL)، مقداری است که سازه می تواند در کل دوره کاری خود به صورت ایمن نگهداری کند. در مقابل، وزن قابل تحمل لحظه ای یا بار نهایی شکستی به نقطه ای اشاره دارد که سازه دچار خمش دائم یا تسلیم فیزیکی می شود. در طراحی مهندسی خطوط برق هیچ گاه نباید محاسبات بر مبنای بار لحظه ای یا آستانه شکست فلز قرار گیرد. تکیه بر بار مجاز تضمین می کند که سازه همواره در محدوده الاستیک باقی مانده و دفرمه نشود.
استانداردهای بین المللی ساخت همواره یک ضریب ایمنی معادل ۱.۵ تا ۱.۷ برابر را در محاسبه بار مجاز اعمال می کنند. وجود این ضریب اطمینان به سیستم اجازه می دهد در برابر ضربات ناگهانی و بارهای موقت پیش بینی نشده آسیب نبیند. در صورتی که وزن خطوط کابل به حد نهایی شکست نزدیک شود، افتادگی شدید سینی روکش کابل ها را دچار ساییدگی می کند. این آسیب های فیزیکی به روکش کابل ها در ادامه منجر به خطرات آتش سوزی و اتصالی های شدید می شود.
ظرفیت بار سینی کابل به چه عواملی بستگی دارد؟
توان باربری یک سینی کابل تحت تاثیر عوامل مختلف سازه ای، هندسی و شرایط محیطی حاکم بر پروژه قرار دارد. تغییر در هر کدام از این متغیرها می تواند مقاومت کلی سامانه هدایت کابل را به میزان چشمگیری کم یا زیاد کند. طراحان باید توجه داشته باشند که صرفا پهن تر بودن سینی به معنی توانایی بالاتر در تحمل وزن نخواهد بود. تحلیل دقیق عوامل موثر بر پایداری سینی، امکان انتخاب سیستمی بهینه و متناسب با نیازهای پروژه را فراهم می کند.
جنس ورق فولادی، روش گالوانیزاسیون و مشخصات فیزیکی محیط نصب نیز تاثیر تعیین کننده ای بر ظرفیت باربری دارند. در فضاهای بیرونی نیروهای محیطی مانند وزش بادهای شدید و وزن ناشی از بارش برف به بارهای کابل اضافه می گردند. مهندسان مجرب با لحاظ کردن تمامی این بارهای استاتیکی و دینامیکی، سیستم ساپورت گذاری متناسب را انتخاب می نمایند. نادیده گرفتن هر یک از این عوامل می تواند سبب تخریب مسیر سینی گذاری در طول دوره بهره برداری شود.
عرض، ارتفاع و ضخامت ورق سینی کابل
ضخامت ورق فولادی مصرفی پایه ترین مولفه در تعیین استحکام مکانیکی و بالا بردن مقاومت تسلیم سینی به شمار می رود. سینی های تولید شده با ورق های ۱.۵ یا ۲ میلی متری ظرفیت باربری به مراتب بیشتری نسبت به ورق های ۱ میلی متری دارند. ارتفاع دیواره یا لبه کناری سینی نیز همانند یک تیر باربر عمل کرده و مانع از خمش طولی سازه در دهانه ها می شود. بالا بردن ارتفاع دیواره از ۴۰ به ۱۰۰ میلی متر ممان اینرسی سیستم را چندین برابر افزایش می دهد.
عرض سینی کابل مساحت کف را تعیین کرده و فشار ناشی از وزن کابل ها را در سطح مقطع پخش می کند. اگر از سینی هایی با عرض بسیار زیاد و ضخامت ورق پایین استفاده شود، کف سینی به سرعت دچار شکم دادگی خواهد شد. به همین علت در سینی های با عرض بالای ۴۰ سانتیمتر باید از پانچ های تقویتی و ورق های با ضخامت بالاتر بهره گرفت. رعایت تناسب میان این سه پارامتر هندسی، استحکام و پایداری سازه را در کل پروژه تضمین می نماید.
فاصله بین ساپورتها و محل اتصال شاخهها
فاصله تکیه گاه ها یا همان دهانه نصب (Span) کلیدی ترین عامل بیرونی موثر بر تحمل وزن سینی کابل است. هر اندازه فاصله میان دو ساپورت متوالی بیشتر شود، مقاومت خمشی سینی به صورت نمایی افت پیدا می کند. به عنوان نمونه سینی کابلی که در فاصله ساپورت ۱.۵ متری ظرفیت ۹۰ کیلوگرم دارد، در فاصله ۳ متری کمتر از ۲۵ کیلوگرم بار می برد. از این رو کاهش فاصله ساپورت ها ساده ترین شیوه برای مهار خطوط کابل کشی بسیار سنگین محسوب می شود.
محل نصب رابط ها و اتصالات شاخه های سینی نسبت به ساپورت ها نیز نقش اساسی در حفظ پایداری سیستم دارد. استاندارد NEMA به روشنی تاکید می کند که اتصالات شاخه ها بهتر است در فاصله یک چهارمی دهانه از ساپورت قرار گیرند. بستن رابط ها دقیقا در نقطه وسط دهانه که لنگر خمشی بیشترین مقدار را دارد، مقاومت سازه را به شدت تضعیف می کند. رعایت دقیق محل اتصالات از بروز اعوجاج و انحراف سینی در طول مسیرهای طولانی جلوگیری به عمل می آورد.
وزن کابلها، نوع بارگذاری و ضریب توسعه آینده
تعداد و نوع کابل های عبوری مقدار بار واقعی تحمیل شده به هر شاخه از سینی کابل را مشخص می کنند. کابل های فشار قوی چند رشته ای با هادی های مسی ضخیم، بار وزنی بسیار سنگین تری نسبت به کابل های دیتا یا کنترل دارند. همچنین چیدمان کابل ها به صورت چند لایه روی یکدیگر سبب ایجاد تمرکز بار در بخش های خاصی از بستر سینی می گردد. مهندسان باید این توزیع نامتقارن بار را با محاسبات مکانیکی به دقت ارزیابی و کنترل نمایند.
در پروژه های صنعتی مدرن همواره باید درصدی از ظرفیت باربری برای گسترش تاسیسات در آینده ذخیره نگه داشته شود. اضافه کردن کابل های جدید در سال های بعد به سینی های با ظرفیت پر، خطرات جدی سقوط سازه را رقم می زند. اختصاص دادن ضریب توسعه مناسب مانع از صرف هزینه های سنگین جهت بازسازی و تعویض زیرساخت های کابل کشی خواهد شد. این تدبیر هوشمندانه سبب پایداری خطوط برق رسانی در تمام دوران کاری کارخانجات می گردد.
نحوه محاسبه وزن کابلها روی سینی کابل
برای انتخاب علمی سینی کابل، نخستین اقدام محاسبه دقیق وزن واقعی تمام کابل هایی است که روی آن قرار می گیرند. کارشناسان برای این برآورد از کاتالوگ های استاندارد سازندگان کابل که وزن هر متر طول را ارائه می دهند استفاده می کنند. در صورت عدم دسترسی به جداول کارخانه، می توان وزن کابل ها را بر پایه مساحت سطح مقطع مس و ضخامت عایق تخمین زد. دستیابی به اوزان دقیق پایه گذار محاسبات مهندسی و انتخاب ابعاد مناسب سینی خواهد بود.
محاسبه اصولی وزن کابل ها مانع از خمش های پیش بینی نشده شده و فاصله گذاری دقیق ساپورت ها را ممکن می سازد. وزن به دست آمده به شکل یک بار گسترده در تمام طول مسیر فرض می شود تا امنیت سیستم در تمام فواصل یکنواخت باشد. در تاسیسات بزرگ که کابل های چندگانه قدرت و ابزار دقیق هم مسیر هستند، تفکیک دقیق وزن هر رده الزامی است. تمام این داده های عددی پیش از مرحله خرید باید به صورت یک نقشه محاسباتی مدون تهیه شوند.
محاسبه وزن کل کابلها بر حسب kg/m
برای به دست آوردن بار کلی، ابتدا وزن یک متر از هر مدل کابل در تعداد کل رشته های آن مدل ضرب می شود. پس از آن اعداد حاصل شده از تمامی مدل های کابل با یکدیگر جمع می گردند تا مجموع بار خطی مشخص گردد. فرمول این محاسبه به گونه ای است که وزن واحد طول تمام کابل های موجود از ۱ تا n با هم جمع می شوند. عدد نهایی بیانگر بار خالص کابل ها بر حسب کیلوگرم بر متر (kg/m) خواهد بود.
به عنوان مثال اگر تعداد ۶ رشته کابل ۴ در ۵۰ با وزن ۲ کیلوگرم در هر متر روی سینی نصب شود، بار آن ۱۲ کیلوگرم بر متر است. اگر ۴ رشته کابل تک رشته ای با وزن ۱.۵ کیلوگرم بر متر نیز به آن اضافه شود، ۶ کیلوگرم دیگر اضافه می گردد. در این صورت بار کل خالص کابل ها برابر با ۱۸ کیلوگرم بر هر متر طول سینی خواهد بود. این عدد به عنوان پایه اصلی در جداول بارگذاری سازندگان سینی کابل مورد استفاده قرار می گیرد.
افزودن ضریب اطمینان و ظرفیت رزرو برای کابلهای آینده
پس از مشخص شدن وزن خالص کابل ها، باید یک ضریب اطمینان مهندسی به بار محاسباتی افزوده گردد. استانداردهای معتبر برق صنعتی توصیه می کنند که ضریب ایمنی معادل ۲۰ تا ۳۰ درصد به بار خالص کابل ها اضافه شود. این حاشیه اطمینان اثرات ناشی از نشست گرد و غبار، لرزش های محیطی و خطاهای احتمالی در محاسبات اولیه را پوشش می دهد. جهت اعمال این فاکتور ایمنی، کافی است وزن خالص به دست آمده در ضریب ۱.۲۵ ضرب شود.
همچنین باید فضایی جهت قرارگیری کابل های جدید در فازهای توسعه خط تولید داخل محاسبات گنجانده شود. با لحاظ کردن این ذخیره وزنی، سیستم در آینده نیز بدون نیاز به تقویت سازه پذیرای کابل های جدید خواهد بود. در نظر گرفتن این بارهای آتی از تحمیل مخارج سنگین اصلاح تاسیسات در زمان توسعه کارخانجات جلوگیری می کند. این متد استاندارد بالاترین میزان پایداری و امنیت را برای خطوط کابل کشی به ارمغان می آورد.
چگونه ظرفیت بار مجاز سینی کابل را از جدول سازنده انتخاب کنیم؟
کارخانجات استاندارد تولید سینی کابل نمودارها و جداول مشخصی از توان باربری محصولات خود ارائه می نمایند. در این جداول برای هر سایز سینی با ضخامت های متنوع، حداکثر بار مجاز در دهانه های مختلف قید شده است. طراحان با در دست داشتن بار نهایی کابل ها و فاصله مورد نظر بین ساپورت ها سینی متناسب را انتخاب می کنند. ارزیابی صحیح این داده ها از خطاهای محاسباتی و خرید سازه های نامناسب به طور کامل جلوگیری می کند.
به کارگیری این جداول مستلزم شناخت مفاهیمی مانند بار گسترده یکنواخت و حداکثر خیز مجاز در دهانه های مختلف است. همواره محصولی باید برای پروژه انتخاب گردد که بار مجاز آن در دهانه انتخابی بالاتر از بار کابل های محاسباتی باشد. اگر بار کابل ها نزدیک به مرز ظرفیت کاتالوگ باشد، توصیه می شود ضخامت ورق یک گام بالاتر انتخاب شود. این شیوه مهندسی ضامن انتخاب ایمن و بدون ریسک در سیستم های هدایت کابل است.
| عرض سینی (mm) | ضخامت ورق (mm) | فاصله ساپورت (m) | ظرفیت بار مجاز (kg/m) | حداکثر خیز مجاز (mm) |
|---|---|---|---|---|
| ۲۰۰ | ۱.۲۵ | ۱.۵ | ۴۵ | ۷.۵ |
| ۳۰۰ | ۱.۵ | ۱.۵ | ۷۰ | ۷.۵ |
| ۳۰۰ | ۱.۵ | ۲.۰ | ۴۰ | ۱۰.۰ |
| ۴۰۰ | ۲.۰ | ۱.۵ | ۱۱۰ | ۷.۵ |
| ۵۰۰ | ۲.۰ | ۲.۰ | ۷۵ | ۱۰.۰ |
| ۶۰۰ | ۲.۰ | ۱.۵ | ۱۳۰ | ۷.۵ |
تطبیق وزن محاسبهشده کابلها با ظرفیت مجاز جدول
برای انطباق اطلاعات، ابتدا ستون فاصله ساپورت ها را در جدول سازنده پیدا کرده و فاصله مورد نظر را علامت می زنیم. سپس در همان ردیف، بار مجاز سازه را با وزن کل کابل های به دست آمده از محاسبات مقایسه می کنیم. قانون بنیادین این است که ظرفیت بار مجاز درج شده در کاتالوگ همواره باید بزرگتر از بار واقعی کابل ها باشد. رعایت این قاعده ایمنی سیستم را در طول سال های بهره برداری تضمین می نماید.
در شرایطی که بار کابل ها از عدد مندرج در جدول فراتر رود، دو راهکار مهندسی در اختیار مجریان قرار دارد. روش اول نزدیک تر کردن ساپورت ها به یکدیگر است که ظرفیت مکانیکی مسیر را افزایش می دهد. روش دوم ارتقای ضخامت ورق سینی یا انتخاب مدل هایی با ارتفاع دیواره بلندتر خواهد بود. تعیین بهترین گزینه بر اساس شرایط معماری ساختمان و محدودیت های مالی پروژه انجام می شود.
کنترل خیز مجاز سینی کابل در دهانه موردنظر
خیز یا افتادگی به مقدار انحراف عمودی سینی کابل در مرکز دهانه تحت بارگذاری کامل هادی ها اطلاق می شود. مطابق استانداردهای NEMA و IEC، حداکثر افتادگی طولی مجاز سینی معادل یک دویستم طول دهانه (L/200) تعیین شده است. بر این اساس در یک دهانه ۲ متری، مقدار خیز در وسط دهانه هرگز نباید از ۱۰ میلی متر بیشتر شود. رعایت این میزان خیز از تخریب های سازه ای و ناهمگونی در نمای ظاهری تاسیسات پیشگیری می کند.
علاوه بر خیز طولی، کنترل خیز عرضی کفی سینی نیز از الزامات طراحی اصولی محسوب می گردد. بر اساس ضوابط فنی، خیز عرضی کف سینی نباید از یک بیستم عرض سینی (W/20) تجاوز نماید. افتادگی عرضی بیش از این حد سبب متراکم شدن کابل ها روی هم و عدم تبادل حرارتی مناسب می شود. کنترل دقیق خیز طولی و عرضی عمر مفید کابل های برق را در طول زمان افزایش می دهد.
مثال عملی انتخاب ظرفیت بار سینی کابل
بررسی یک نمونه واقعی بهترین روش برای درک عمیق محاسبات ظرفیت باربری و انتخاب سینی کابل است. فرض کنید در یک مجتمع صنعتی قصد داریم کابل کشی برق میان تابلوی اصلی و ماشین آلات را اجرا کنیم. در این مسیر تعدادی کابل سنگین تغذیه به همراه کابل های فرمان روی یک سینی مشترک قرار می گیرند. تمام مراحل گام به گام محاسبه بار و گزینش محصول استاندارد را پیاده سازی می کنیم.
این مدل سازی تجربی نشان می دهد که چگونه داده های تئوری به تصمیمات دقیق کارگاهی تبدیل می شوند. اجرای این ارزیابی دقیق، کارفرما را از پرداخت هزینه های غیرضروری نجات داده و کیفیت کار را بالا می برد. تمام محاسبات در این سناریو بر اساس اعداد واقعی موجود در کاتالوگ های صنعتی انجام می پذیرد. در بخش بعدی جزئیات این فرآیند با مقادیر مشخص تشریح شده است.
محاسبه وزن کابلها و انتخاب سینی بر اساس فاصله ساپورت
فرض کنید مسیر شامل ۸ رشته کابل قدرت با وزن هر متر ۳ کیلوگرم و ۱۲ رشته کابل فرمان با وزن هر متر ۰.۵ کیلوگرم است. ابتدا وزن کابل های قدرت محاسبه می شود که حاصل آن برابر ۲۴ کیلوگرم بر متر خواهد بود. سپس وزن کابل های فرمان را محاسبه می نماییم که برابر ۶ کیلوگرم بر متر می شود. با جمع بستن این دو عدد، وزن کل خالص کابل ها برابر ۳۰ کیلوگرم بر متر به دست می آید.
اک تبادل حرارتی مناسب می شود. کنترل دقیق خیز طولی و عرضی عمر مفید کابل های برق را در طول زمان افزایش می دهد
مثال عملی انتخاب ظرفیت بار سینی کابل
بررسی یک نمونه واقعی بهترین روش برای درک عمیق محاسبات ظرفیت باربری و انتخاب سینی کابل است. فرض کنید در یک مجتمع صنعتی قصد داریم کابل کشی برق میان تابلوی اصلی و ماشین آلات را اجرا کنیم. در این مسیر تعدادی کابل سنگین تغذیه به همراه کابل های فرمان روی یک سینی مشترک قرار می گیرند. تمام مراحل گام به گام محاسبه بار و گزینش محصول استاندارد را پیاده سازی می کنیم.
این مدل سازی تجربی نشان می دهد که چگونه داده های تئوری به تصمیمات دقیق کارگاهی تبدیل می شوند. اجرای این ارزیابی دقیق، کارفرما را از پرداخت هزینه های غیرضروری نجات داده و کیفیت کار را بالا می برد. تمام محاسبات در این سناریو بر اساس اعداد واقعی موجود در کاتالوگ های صنعتی انجام می پذیرد. در بخش بعدی جزئیات این فرآیند با مقادیر مشخص تشریح شده است.
محاسبه وزن کابلها و انتخاب سینی بر اساس فاصله ساپورت
فرض کنید مسیر شامل ۸ رشته کابل قدرت با وزن هر متر ۳ کیلوگرم و ۱۲ رشته کابل فرمان با وزن هر متر ۰.۵ کیلوگرم است. ابتدا وزن کابل های قدرت محاسبه می شود که حاصل آن برابر ۲۴ کیلوگرم بر متر خواهد بود. سپس وزن کابل های فرمان را محاسبه می نماییم که برابر ۶ کیلوگرم بر متر می شود. با جمع بستن این دو عدد، وزن کل خالص کابل ها برابر ۳۰ کیلوگرم بر متر به دست می آید.
اکنون ضریب اطمینان ۲۵ درصدی را با ضرب عدد ۳۰ در ۱.۲۵ بر روی بار پروژه اعمال می نماییم. بار نهایی طراحی به عدد ۳۷.۵ کیلوگرم بر متر طول سینی می رسد. اگر فاصله ساپورت ها بر مبنای ستون های سوله برابر ۲ متر باشد، به جدول بار سازنده رجوع می کنیم. طبق جدول، سینی کابل با عرض ۳۰۰ میلی متر و ضخامت ۱.۵ میلی متر در دهانه ۲ متری توان می کند و بدون ضخامت ورق مناسب فاقد مقاومت باربری است.
سینی های پهن بدون ضخامت کافی، در میانه دهانه دچار افتادگی عمیق و جمع شدگی لبه ها می شوند. این خمیدگی کابل ها را به یکدیگر فشرده کرده و مانع از تبادل دمایی مناسب آنها با هوای آزاد می شود. تجمع حرارت در هسته کابل ها به تدریج روکش عایق را از بین برده و ریسک حریق را بالا می برد. انتخاب اصولی سینی کابل باید همزمان بر پایه مساحت چینش و مقاومت خمشی انجام گیرد.
بیتوجهی به فاصله ساپورت و وزن توسعه آتی کابلها
خطای رایج دیگر زیاد کردن خودسرانه فاصله بین ساپورت ها جهت کاهش هزینه های نصب و آهن کشی است. برخی مجریان فاصله تکیه گاه ها را بدون محاسبه از ۱.۵ متر به ۳ متر افزایش می دهند. این کار توانایی باربری سینی را تا بیش از ۷۰ درصد کاهش داده و خطر سقوط را چندین برابر می کند. تکیه گاه ها ستون های نگهداری بار هستند و کم کردن آنها بدون بازبینی محاسباتی مخاطره آمیز است.
همچنین عدم توجه به بار ناشی از طرح های توسعه در آینده یک اشتباه اساسی در کابل کشی است. معمولا در سال های بعدی کابل های جدید روی سینی های موجود انداخته می شوند بدون آنکه ظرفیت آن بازبینی شود. این انباشتگی بی رویه موجب می شود سازه تحت تنش غیر مجاز قرار گرفته و دچار فروریختگی شود. همواره باید مقداری ظرفیت مازاد برای سینی ها منظور گردد تا اضافه شدن کابل های جدید بدون خطر انجام شود.
برای محاسبه ظرفیت سینی کابل پروژه خود چه اطلاعاتی لازم است؟
برای آغاز محاسبات دقیق سینی کابل، باید اطلاعات فنی و مهندسی پروژه به طور کامل استخراج گردند. کارشناسان به چک لیستی از مشخصات الکتریکی، معماری و محیطی نیاز دارند تا بتوانند انتخابی مطمئن انجام دهند. نخستین مورد ضروری، جدول کابل ها (Cable Schedule) شامل سایز، نوع، تعداد، قطر خارجی و وزن واحد طول کابل ها است. بدون در دست داشتن وزن تک تک کابل ها محاسبه بارهای خطی غیرممکن خواهد بود.
دومین مورد، نقشه سازه ای محل نصب جهت تعیین بیشترین فاصله مجاز بین پایه ها و ساپورت ها است. موقعیت ستون ها، سقف و موانع ساختمانی تعیین می کند که امکان استقرار ساپورت ها در چه فواصلی وجود دارد. همچنین شرایط اقلیمی مانند محیط های روباز، میزان رطوبت، ارتعاشات ماشین آلات و میزان بار برف باید لحاظ شوند. تجمیع این داده ها مهندسان را در انتخاب ابعاد و ضخامت صحیح سینی ها یاری می رساند.
در نهایت باید اشاره کرد که ارزیابی دقیق بار کابل ها ضامن دوام، ایمنی و بهره وری تاسیسات الکتریکی است. مهندسان با در نظر گرفتن ابعاد سینی، ضخامت ورق و فاصله ساپورت ها خطوطی ایمن و پایدار طراحی می نمایند. برای دستیابی به سازه های استاندارد و مقاوم، تامین تجهیزات از مراکز باسابقه تولید سینی کابل تهران راهکاری مطمئن جهت دستیابی به محصولاتی با تاییدیه های کیفی معتبر در پروژه های صنعتی خواهد بود.
واحد اندازه گیری ظرفیت بار سینی کابل چیست؟
این شاخص مهندسی در استانداردهای معتبر بین المللی بر حسب کیلوگرم بر متر (kg/m) یا نیوتن بر متر (N/m) اندازه گیری می شود که نشان دهنده حداکثر وزن قابل تحمل در هر متر طول است.
حداکثر خیز مجاز سینی کابل در دهانه چقدر است و چگونه اندازه گیری می شود؟
خیز مجاز حداکثر افتادگی عمودی سینی در مرکز دهانه تحت بارگذاری کامل است که طبق استاندارد NEMA حداکثر باید معادل یک دویستم طول دهانه (L/200) باشد تا از تغییر شکل همیشگی سازه جلوگیری گردد.
آیا می توان کابل های قدرت و کنترل را روی یک سینی کابل قرار داد؟
بله به شرطی که وزن کل هر دو دسته کابل در ظرفیت مجاز سینی محاسبه شده باشد و برای جلوگیری از نویز الکترومغناطیسی از یک دیوایدر یا جداکننده فلزی استاندارد میان کابل ها استفاده شود.
چگونه ضخامت ورق مناسب برای سینی کابل را مشخص کنیم؟
ضخامت ورق بر اساس عرض سینی، وزن کابل ها در هر متر و فاصله بین ساپورت ها با استفاده از جداول بارگذاری تولیدکننده و استانداردهای صنعتی مانند IEC 61537 تعیین می شود.
