برای انتخاب دقیق سایز سینی کابل، عوامل متعددی باید مورد بررسی قرار گیرند. یکی از این عوامل، تعداد کابلهاست. هرچه تعداد کابلها بیشتر باشد، سایز سینی کابل نیز باید بزرگتر باشد. همچنین، قطر کابلها و نوع آنها نیز میتواند بر سایز سینی تأثیر بگذارد. در این فصل، به تشریح این عوامل پرداخته خواهد شد.
خرید سینی کابل
تأثیر تعداد کابلها در تعیین سایز سینی کابل
یکی از مهمترین عوامل در زمان خرید سینی کابل و انتخاب سایز مناسب سینی کابل، تعداد کابلهایی است که روی آن قرار خواهند گرفت. هرچه تعداد کابلها بیشتر باشد، فضای بیشتری برای جایگیری آنها نیاز است و در نتیجه سینی کابل باید عرض و ظرفیت بزرگتری داشته باشد. البته فقط تعداد کابلها نیست که اهمیت دارد؛ بلکه نحوه چینش و فاصله مجازی بین کابلها نیز نقش کلیدی در تعیین سایز دارد تا از فشار بیش از حد روی کابلها و آسیب به عایق آنها جلوگیری شود.
نقش قطر کابلها در تعیین عرض و ارتفاع سینی کابل
قطر هر کابل نیز مؤلفهای موثر در محاسبه سایز سینی کابل است. کابلها با قطرهای بزرگتر فضای بیشتری اشغال میکنند و امکان دارد نیاز به فاصلهگذاری بیشتری برای جلوگیری از گرمازدگی و افزایش طول عمر کابلها داشته باشند. به همین دلیل علاوه بر تعداد کابلها، جمع قطرهای آنها باید در محاسبات لحاظ شود تا سینی انتخابی بتواند بهخوبی کابلها را در بر گیرد و مکان کافی برای تهویه و فضای آزاد جهت حرکت و تعویض کابلها را فراهم نماید.
تاثیر نوع کابلها و مشخصات فنی بر اندازهگیری سایز
نوع کابل نیز تأثیر مهمی بر سایز سینی کابل دارد. کابلهای قدرت، مخابراتی، فیبر نوری و غیره هرکدام با ویژگیهای فنی متفاوتی همراه هستند که ممکن است بر ظرفیت بارگذاری یا فاصلهگذاری کابلها در داخل سینی تأثیرگذار باشد. به عنوان نمونه، کابلهای فیبر نوری نیازمند فضای مناسب برای جلوگیری از خمیدگی بیش از حد هستند و بنابراین سایز سینی و نحوه چینش باید به گونهای باشد که این کابلها تحت فشار قرار نگیرند.
اهمیت فواصل استاندارد و فضای اضافی در محاسبات سایز سینی کابل
علاوه بر محاسبه فضای لازم برای کابلها، باید فواصل استاندارد میان کابلها رعایت شود. این فواصل به منظور جلوگیری از انتقال حرارت زیاد، افزایش عمر عایقها و سهولت در بازرسی و نگهداری تعیین میشوند. همچنین فضایی برای امکان توسعه آینده و افزودن کابلهای جدید باید در نظر گرفته شود تا سینی کابل در دراز مدت پاسخگوی نیازهای پروژه باقی بماند.
جدول نمونهای از تأثیر تعداد و قطر کابلها بر ابعاد سینی کابل
| تعداد کابل | قطر متوسط کابل (میلیمتر) | حداقل عرض سینی (میلیمتر) | حداقل ارتفاع سینی (میلیمتر) |
|---|---|---|---|
| 5 | 10 | 150 | 30 |
| 10 | 15 | 250 | 45 |
| 20 | 20 | 400 | 60 |
| 30 | 25 | 600 | 75 |
با توجه به این عوامل، انتخاب دقیق سایز سینی کابل کمک میکند تا کابلها در شرایط ایمن و بهینه قرار گیرند، عملکرد سیستم برقرسانی بهبود یافته و از خرابی و آسیبهای احتمالی جلوگیری شود.
شرکت صنعتی سینی کابل تهران با تخصص در تولید انواع سینی کابل در ابعاد مختلف و ارائه مشاوره فنی، میتواند همراه قابل اعتمادی در انتخاب و تامین سایز سینی کابل متناسب با پروژههای شما باشد.
فرمول و روش محاسبه سایز سینی کابل
در این بخش، به بررسی فرمولهای مختلف برای محاسبه سایز سینی کابل خواهیم پرداخت. یکی از روشهای معمول، استفاده از نسبتهای خاص برای تعیین ابعاد سینی بر اساس قطر کابلها است. همچنین، به ارزیابی نیازهای حرارتی و شرایط محیطی نیز خواهیم پرداخت که میتواند بر انتخاب سایز تأثیر بگذارد.
مروری بر روشهای محاسبه سایز سینی کابل
برای تعیین سایز مناسب سینی کابل، اندازهگیری دقیق حجم مورد نیاز کابلها براساس قطر و تعداد آنها، یک مرحله اساسی است. استفاده از فرمولها و نسبتهای استاندارد کمک میکند تا بتوانیم ابعاد بهینهای برای عرض و ارتفاع سینی کابل انتخاب کنیم که قابلیت نگهداری کابلهای پروژه را داشته و در عین حال فضای کافی برای تهویه و توسعه آتی را فراهم آورد.
روش استاندارد محاسبه براساس جمع قطر کابلها
یکی از روشهای معمول، جمع کردن قطر تمام کابلهای موجود و افزودن درصدی از فضا برای فاصله میان کابلها و تهویه است. به طور مثال، برای کابلهایی با قطر متوسط d و تعداد n، جمع قطرها به صورت n × d محاسبه میشود. سپس، با توجه به استانداردهای فنی، معمولا ۲۰ تا ۳۰ درصد فضای اضافی برای تهویه و امکان نصب راحتتر کابلها در نظر گرفته میشود. عرض سینی کابل باید حداقل برابر مجموع این مقدار باشد تا مشکلات گرمایی یا فشار فیزیکی به کابلها وارد نشود.
تأثیر عوامل حرارتی و شرایط محیطی در محاسبه سایز
علاوه بر قطر و تعداد کابلها، شرایط حرارتی محیط و نیاز به تبادل حرارت نیز در محاسبه سایز موثر است. در فضاهای با دمای بالا یا زمانی که کابلها توان بالایی دارند و دمای خود را افزایش میدهند، باید فضای اضافی برای جریان هوا فراهم گردد. این امر به کاهش دمای کابلها کمک کرده و از آسیب حرارتی به عایقها جلوگیری میکند. در برخی موارد ممکن است نیاز باشد عرض سینی تا ۳۰ درصد بیشتر از حداقل محاسبه شده باشد.
روشهای رایج و نسبتهای کاربردی در محاسبه ابعاد
برای محاسبه عرض سینی کابل معمولا از فرمولهایی استفاده میشود که بر پایه ابعاد مقطعی کابلها و تعداد آنها هستند. به عنوان نمونه، برخی استانداردها برای تعیین عرض سینی به صورت زیر عمل میکنند:
- عرض سینی ≥ (تعداد کابل × قطر متوسط کابل) × ضریب اطمینان 1.2 تا 1.5
- ارتفاع سینی نیز مطابق با تعداد رشتهها و نوع کابل، اغلب یک سوم تا یک دوم عرض در نظر گرفته میشود.
این نسبتها کمک میکنند تا سینی کابل بتواند شرایط استاندارد نصب و عملکرد مطلوب را فراهم نماید.
جدول نمونه درصد فضای اضافی مورد نیاز بر اساس شرایط محیطی
| شرایط محیطی | درصد فضای اضافی پیشنهادی |
|---|---|
| محیطهای استاندارد و کنترلشده | ۲۰% |
| محیطهای گرم با نیاز تهویه قوی | ۳۰-۴۰% |
| محیطهای با تغییرات دمایی شدید یا فضای باز | ۴۰-۵۰% |
در انتخاب سایز سینی کابل توجه به این عوامل و استفاده از فرمولها و ضریبهای امنیتی، باعث میشود کابلها به صورت ایمن و بدون فشار اضافی نصب شوند و عملکرد سیستم برقرسانی با کیفیت بالا ادامه یابد.
شرکت صنعتی تهران سینی کابل با بهرهگیری از دانش تخصصی و تولیدات متنوع خود، میتواند در ارائه راهکارهای فنی و محاسبات دقیق سایز سینی کابل به پروژههای شما کمک کند تا اجرا بهینه و اقتصادی انجام پذیرد.
جدول نمونه ظرفیت سینی کابل بر اساس عرضهای متداول
جدوال ظرفیت سینیها بر اساس عرضها و انواع مختلف کابلها یکی از منابع ارزشمند برای مهندسان و پیمانکاران است. در این فصل، جدولهای مشخصات سینی کابل بر اساس عرضهای مختلف و تعداد کابلها بررسی میشود تا به انتخاب بهتر کمک کند.
اهمیت جداول ظرفیت سینی کابل برای انتخاب ابعاد
جداول ظرفیت سینی کابل که بر اساس عرضهای متداول و انواع کابلها تنظیم شدهاند، یکی از ابزارهای کاربردی و حیاتی برای مهندسان برق و پیمانکاران است. این جداول به آنها کمک میکند تا با دقت و بر اساس دادههای واقعی، ابعاد مناسب برای سینی کابل انتخاب کنند و از ایجاد مشکلاتی نظیر جمعشدگی کابلها یا فشار بیش از حد بر روی آنها جلوگیری شود.
معیارهای اصلی در تدوین جداول ظرفیت
این جداول معمولاً عرضهای مختلف سینی کابل را در ستونها و تعداد کابلها را در ردیفها نمایش میدهند و ظرفیت پیشنهادی برای هر عرض و تعداد کابل را به صورت حجم یا مساحت سطح مقطع مفید اعلام میکنند. معیارهایی همچون قطر متوسط کابل، نوع کابل (قدرتی، مخابراتی، فیبر نوری) و شرایط نصب (فضای داخلی یا محیطهای باز) در تدوین این جداول لحاظ میشود.
اطلاع از ظرفیت مناسب و جلوگیری از اشباع فضای سینی کابل
با توجه به اینکه هر سینی کابل توان بارگذاری محدود و حجم فضای مشخصی دارد، استفاده از جداول ظرفیت به مهندسان این امکان را میدهد که متناسب با نیاز پروژه، بهترین تصمیم را در انتخاب عرض سینی اتخاذ کنند. این موضوع علاوه بر حفظ کیفیت نصب، تأثیر مثبتی بر مدیریت جریان حرارت و سهولت دسترسی به کابلها برای بازرسی و نگهداری دارد.
جدول نمونه ظرفیت سینی کابل بر اساس عرض و تعداد کابل
| عرض سینی کابل (میلیمتر) | تعداد کابل با قطر متوسط 10 میلیمتر | تعداد کابل با قطر متوسط 15 میلیمتر | تعداد کابل با قطر متوسط 20 میلیمتر |
|---|---|---|---|
| 100 | 5-7 | 3-4 | 2 |
| 200 | 15-20 | 10-12 | 6-7 |
| 300 | 30-35 | 20-25 | 15-18 |
| 400 | 50-60 | 35-40 | 25-28 |
| 600 | 95-110 | 65-75 | 45-50 |
مطالعه و استفاده موثر از این جداول به مهندسان کمک میکند تا با رعایت اصول فنی، سایز سینی کابل را انتخاب کنند که نه تنها پاسخگوی نیاز فعلی بلکه امکان توسعه آینده کابلکشی را نیز خواهد داشت.
شرکت صنعتی تهران سینی کابل که با استفاده از فناوریهای پیشرفته و تیم مهندسی مجرب فعالیت میکند، جداول ظرفیت دقیقی را متناسب با استانداردهای بینالمللی برای محصولات خود ارائه میدهد. این امر سبب میشود مشاوران و مجریان پروژهها بتوانند تصمیمگیریهای دقیقتر و سریعتری داشته باشند و پروژهها را با کیفیت و استاندارد بالا اجرا کنند.
نکات اجرایی در انتخاب سایز مناسب
انتخاب سایز مناسب سینی کابل علاوه بر محاسبات فنی، نیازمند ملاحظات اجرایی نیز است. در این فصل، نکات اجرایی دیگری چون نحوه نصب و ایمنی کابلها مورد توجه قرار خواهد گرفت. این نکات میتواند به شما در پیادهسازی یک سیستم کابلکشی موفق کمک کند.

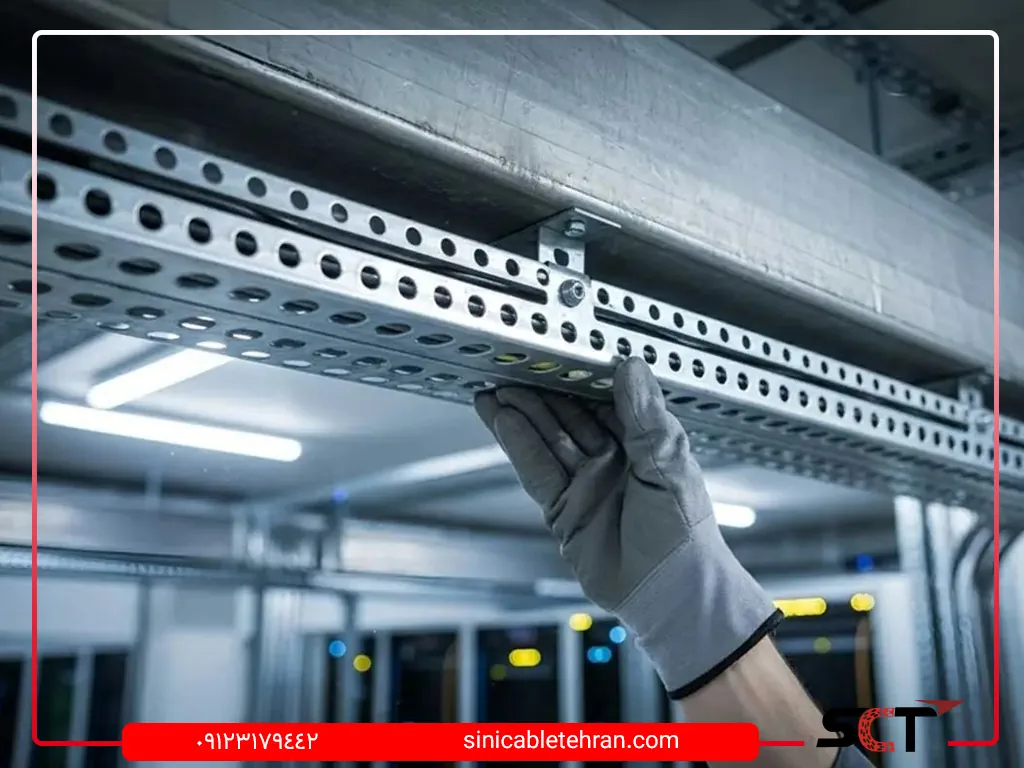

توجه به شرایط نصب و فضای استفاده در انتخاب سایز سینی کابل
علاوه بر محاسبات فنی، نکات اجرایی نقش بسیار مهمی در انتخاب سایز مناسب سینی کابل دارند. فضای در دسترس برای نصب سینی، محدودیتهای پیرامونی مانند دیوارها، ستونها و سایر تجهیزات از جمله مواردی هستند که باید در هنگام انتخاب سایز و نوع سینی کابل مد نظر قرار گیرند. انتخاب سایز نامناسب که با محدودیتهای فضا تناسب نداشته باشد، میتواند به مشکلات عملی از جمله دشواری در نصب و نگهداری کابلها منجر شود.
اهمیت رعایت اصول ایمنی در نصب کابلها روی سینی
رعایت استانداردهای ایمنی خصوصاً در نحوه قرارگیری کابلها در سینی اهمیت زیادی دارد. افزایش بارگذاری بیش از ظرفیت سینی یا فشردهسازی کابلها میتواند منجر به آسیب دیدن عایقها و افزایش خطرات حرارتی شود. از این رو، سایز انتخاب شده باید به گونهای باشد که کابلها فضای کافی برای تهویه و انتقال حرارت داشته باشند و امکان دسترسی برای بازدید و تعمیرات فراهم گردد.
تأثیر نوع سیستم کابلکشی و مسیر بر انتخاب سایز
نوع سیستم کابلکشی (عمودی، افقی، یا سقفی) و شرایط مسیر کابلکشی از جمله عوامل مهم اجرایی در زمانی است که سایز سینی کابل انتخاب میشود. به عنوان مثال، در مسیرهای طولانی یا مکانهای دارای پیچ و خم، نیاز به فضای بیشتری برای جلوگیری از فشار و اضافه تنش روی کابلها وجود دارد. همچنین، در مسیرهای افقی باید توجه شود که وزن کابلها به درستی توزیع شده و سینی توانایی تحمل بار را داشته باشد.
جدول نکات اجرایی کلیدی برای انتخاب سایز مناسب سینی کابل
| نکته اجرایی | توضیح |
|---|---|
| مطابقت با فضای نصب | ارزیابی دقیق فضای موجود و انتخاب سایزی متناسب با محدودیتها |
| رعایت فضای تهویه | تعیین سینی با قابلیت گردش هوا و جلوگیری از گرمازدگی کابلها |
| توزیع یکنواخت بار | اطمینان از توزیع مناسب وزن کابلها برای پیشگیری از آسیب به ساختار سینی |
| سهولت دسترسی و نگهداری | انتخاب سایز و نوع سینی که امکان بازدید، تعمیر و گسترش کابلها را فراهم کند |
| رعایت استانداردهای ایمنی | ممانعت از بارگذاری بیش از حد و انتخاب محصولات با کیفیت بالا |
با در نظر گرفتن این نکات اجرایی در کنار محاسبات فنی و استفاده از جداول ظرفیت، میتوان سیستم کابلکشی مطمئن، ایمن و موثر طراحی و پیادهسازی کرد که ضمن حفظ کیفیت تجهیزات، عمر مفید کابلها را افزایش دهد.
شرکت صنعتی تهران سینی کابل نیز با ارائه مشاوره فنی تخصصی و محصولات متنوع، میتواند در تعیین سایز و انتخاب بهترین تجهیزات مدیریت کابل، همراهی مطمئن برای مهندسان و پیمانکاران باشد.
چطور شرکت صنعتی تهران سینی کابل میتواند در این مسیر به شما کمک کند
شرکت صنعتی تهران سینی کابل با ارائه مشاوره فنی و طراحی مسیرهای کابلکشی، میتواند به شما در انتخاب سایز مناسب سینی کابل کمک کند. این شرکت با محصولات با کیفیت خود و تیم متخصص، راهکارهای سفارشیسازی را برای پروژههای خاص ارائه میدهد. استفاده از محصولات با کیفیت و تجهیزات مناسب، میتواند تأثیر زیادی بر مدت زمان و هزینه پروژههای شما داشته باشد.
مشاوره تخصصی در انتخاب سایز دقیق سینی کابل
در مسیر انتخاب سایز مناسب برای سینی کابل، شرکت صنعتی تهران سینی کابل به عنوان یک شریک فنی قدرتمند، خدمات مشاوره تخصصی و طراحی مسیرهای کابلکشی را به مشتریان خود ارائه میدهد. این مشاوره شامل بررسی دقیق نیازهای پروژه، از جمله تعداد کابلها، قطر آنها، شرایط محیطی و محدودیتهای فضایی بوده و راهکارهای بهینهای را جهت انتخاب دقیقترین اندازه سینی کابل پیشنهاد میدهد. استفاده از این خدمات تخصصی باعث میشود تا پروژهها با کمترین خطا و بیشترین بهرهوری اجرا شوند.
تولید محصولات با کیفیت و استانداردهای بینالمللی
شرکت صنعتی تهران سینی کابل با بهرهگیری از تکنولوژیهای بهروز و تیم مهندسی مجرب، انواع سینی کابل را با کیفیتی ممتاز و مطابق با استانداردهای بینالمللی تولید میکند. این محصولات تنوع زیادی در ابعاد، جنس و نوع پوشش دارند که امکان سفارشیسازی مطابق با نیاز خاص هر پروژه را فراهم میآورد. کیفیت بالای محصولات تضمین کننده دوام، ایمنی و سهولت نصب در پروژههای مختلف است.
راهکارهای سفارشیسازی برای پروژههای خاص
شرکت صنعتی تهران سینی کابل توانایی ارائه راهکارهای سفارشیسازی منحصر به فردی دارد که پروژههای با شرایط خاص را به خوبی پوشش میدهد. از تغییر ابعاد تا نوع پوششهای محافظتی ویژه، تمامی این خدمات براساس نیازهای فنی و محیطی هر پروژه طراحی و تولید میشوند. این انعطافپذیری در تولید، یکی از دلایل تمایز این شرکت در بازار تجهیزات برق صنعتی به شمار میرود.
تأثیر استفاده از محصولات با کیفیت بر کاهش هزینهها و مدت زمان پروژه
یکی دیگر از مزیتهای همکاری با شرکت صنعتی تهران سینی کابل، عرضه مستقیم محصولات از کارخانه به مشتری است که باعث کاهش هزینههای جانبی و زمان تأمین تجهیزات میشود. استفاده از سینی کابلهای با کیفیت و تجهیزات مناسب، اجرای سریعتر و بدون مشکل پروژه را تضمین میکند و از بروز مشکلات فنی و تعمیرات مکرر جلوگیری مینماید، که در نتیجه هزینههای کلی پروژه به صرفهتر خواهد شد.
جدول معرفی خدمات کلیدی شرکت صنعتی تهران سینی کابل
| خدمات / محصول | توضیح |
|---|---|
| مشاوره فنی و طراحی | بررسی نیازهای پروژه و پیشنهاد بهترین راهکار در انتخاب سایز و نوع سینی کابل |
| تولید محصولات استاندارد و سفارشی | تنوع در ابعاد، جنس و پوشش، مطابق با استانداردهای بینالمللی |
| عرضه مستقیم محصولات | کاهش هزینهها و افزایش سرعت تأمین تجهیزات |
| پشتیبانی فنی و خدمات پس از فروش | همراهی مشتریان در طول اجرای پروژه و ارائه راهنماییهای تخصصی |
شرکت صنعتی تهران سینی کابل با در اختیار داشتن تکنولوژی پیشرفته، دانش فنی بالا و محصولات باکیفیت، بهترین انتخاب برای مهندسان و پیمانکارانی است که به دنبال اجرای پروژههای کابلکشی موفق و بهینه هستند.
