انتخاب صحیح سینی کابل، نقشی حیاتی در تضمین عملکرد بهینه و طول عمر کابلهای فیبر نوری ایفا میکند. برخلاف کابلهای مسی که در برابر برخی تنشها و خمیدگیها مقاومت بیشتری دارند، کابلهای فیبر نوری بسیار حساس بوده و کوچکترین فشار یا خمیدگی نامناسب میتواند منجر به افت کیفیت سیگنال، افزایش تلفات نوری، و حتی قطع کامل ارتباط شود. بنابراین، استفاده از سینی کابل برای فیبر نوری که با دقت برای حفاظت از این رشتههای ظریف طراحی شده، امری ضروری است.
در این مقاله، به بررسی جامع ویژگیها، جنسها، و نکات نصب سینی کابل مناسب برای کابلهای فیبر نوری میپردازیم. هدف ما ارائه راهنمایی کاربردی است تا متخصصان و مهندسان بتوانند با انتخاب درست، از سرمایه ارزشمند خود در حوزه ارتباطات محافظت کرده و از انتقال دادهها با بالاترین سرعت و کمترین افت اطمینان حاصل کنند. توجه به جزئیات در این زمینه، تفاوت میان یک سیستم ارتباطی پایدار و یک سیستم پر از اشکال را رقم میزند.
خرید سینی کابل

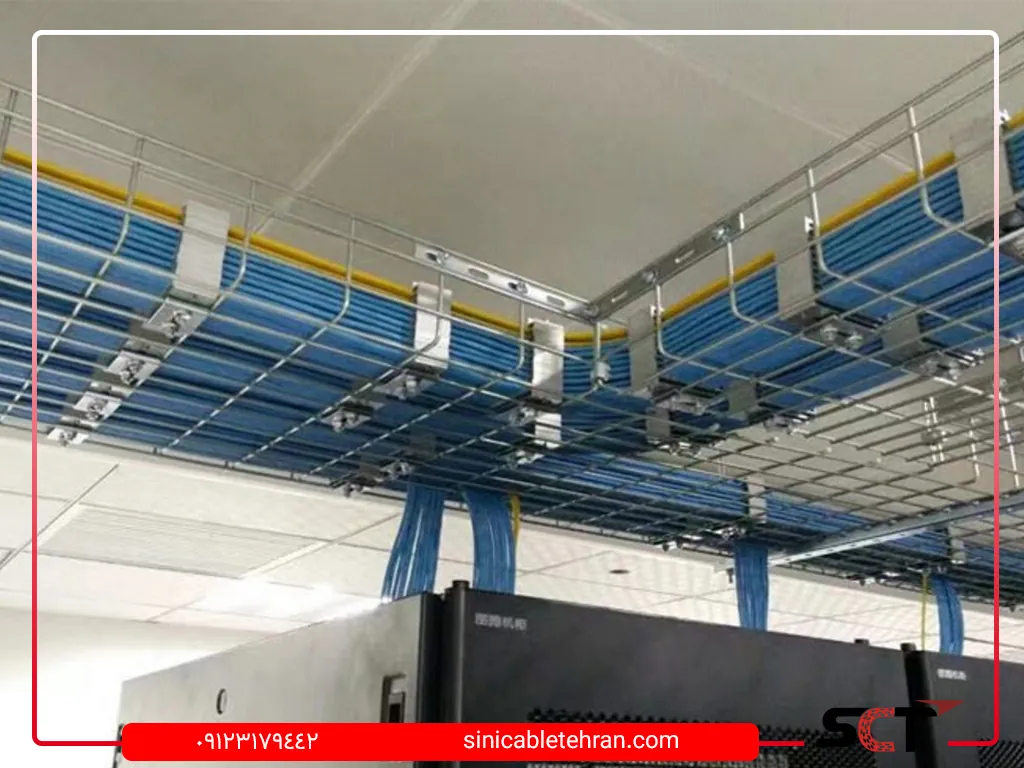

سینی کابل مناسب برای کابل فیبر نوری
اهمیت انتخاب سینی کابل مناسب برای فیبر نوری
کابلهای فیبر نوری، با وجود سرعت و پهنای باند فوقالعاده خود، در برابر تنشهای مکانیکی و خمیدگیهای نامناسب بسیار حساس هستند. رشتههای شیشهای یا پلاستیکی ظریف درون این کابلها، با کوچکترین فشار بیش از حد، دچار ترکخوردگی یا شکستگی میشوند که این امر مستقیماً بر کیفیت انتقال دادهها تأثیر میگذارد. انتخاب سینی کابل نامناسب میتواند منجر به اعمال فشار نقطهای، کشش بیش از حد، یا خمیدگی با شعاع کم شود که همگی برای فیبر نوری مضر هستند. بنابراین، سینی کابل باید به گونهای طراحی شود که از این رشتههای حساس محافظت کند.
یک سینی کابل ایدهآل برای فیبر نوری، باید سطحی صاف و بدون هیچگونه لبه تیز یا ناهمواری داشته باشد تا از خراشیدگی یا فشردگی کابل جلوگیری کند. همچنین، باید فضای کافی برای عبور کابلها با حفظ شعاع خمش مجاز فراهم کند. در نظر گرفتن تهویه مناسب نیز برای جلوگیری از تجمع حرارت که میتواند بر عملکرد کابل تأثیر بگذارد، اهمیت دارد. خرید سینی کابل مناسب، اولین قدم برای تضمین پایداری و کارایی شبکه فیبر نوری شماست.
جلوگیری از خمیدگی بیش از حد و آسیب رشتههای نوری
شعاع خمش مجاز کابلهای فیبر نوری یکی از مهمترین پارامترهایی است که باید در انتخاب و نصب سینی کابل رعایت شود. این شعاع معمولاً توسط سازنده کابل تعیین میشود و عبور از آن میتواند باعث تغییر در ساختار داخلی کابل، افزایش تلفات نوری، و کاهش عمر مفید آن گردد. سینی کابل باید به گونهای طراحی شود که مسیر عبور کابلها، امکان حفظ این شعاع خمش را فراهم آورد.
استفاده از خمها و زانوهای با شعاع بزرگ در مسیر سینی کابل، و همچنین نصب ساپورتها با فواصل مناسب، به جلوگیری از خمیدگیهای ناگهانی و تند کمک میکند. باید اطمینان حاصل شود که کابلها در هیچ نقطهای تحت کشش یا فشار بیش از حد قرار نمیگیرند. این دقت در نصب، تضمینکننده حفظ یکپارچگی فیزیکی رشتههای نوری و در نتیجه، کیفیت بالای انتقال داده خواهد بود.
حفظ کیفیت سیگنال و کاهش افت نوری
هرگونه آسیب فیزیکی به کابل فیبر نوری، مستقیماً بر کیفیت سیگنال و میزان افت نوری تأثیر میگذارد. خمیدگیهای شدید، فشار نقطهای، یا خراشیدگی روی روکش کابل، باعث پراکندگی نور و جذب آن در نقاط غیرضروری میشود که این امر به عنوان “افت نوری” شناخته میشود. در شبکههای فیبر نوری، که انتقال دادهها بر پایه پالسهای نوری صورت میگیرد، حتی کاهش اندک در شدت سیگنال نیز میتواند منجر به خطا در انتقال دادهها یا کاهش سرعت شود.
سینی کابل مناسب با فراهم کردن یک مسیر امن، صاف، و با شعاع خمش کافی، به طور مؤثری از این آسیبها جلوگیری میکند. با انتخاب جنسی مناسب و نصب اصولی، میتوان اطمینان حاصل کرد که کابلهای فیبر نوری در بهترین شرایط خود قرار دارند و کیفیت سیگنال در طول مسیر حفظ میشود. این امر برای کاربردهایی که نیاز به پهنای باند بالا و تأخیر کم دارند، مانند شبکههای مخابراتی و مراکز داده، حیاتی است.
ویژگیهای سینی کابل مناسب فیبر نوری
سطح صاف و بدون لبه تیز برای جلوگیری از آسیب به کابل
یکی از مهمترین ویژگیهای سینی کابل مناسب برای فیبر نوری، داشتن سطحی کاملاً صاف و بدون هیچگونه لبه تیز، زائده فلزی، یا ناهمواری است. این ویژگی تضمین میکند که هنگام عبور کابل از داخل سینی یا هنگام نصب و جابجایی، هیچگونه خراشیدگی یا فشاری به روکش و ساختار داخلی کابل وارد نشود. لبههای تیز میتوانند به مرور زمان باعث فرسایش روکش شده و در نهایت به رشتههای نوری آسیب بزنند.
در هنگام انتخاب سینی، باید به دقت سطح داخلی و لبههای آن را بررسی کرد. سینیهایی که با فرآیندهای دقیق تولید شده و دارای پوششهای محافظ یکنواخت هستند، معمولاً این ویژگی را دارا میباشند. اطمینان از صافی سطح، به خصوص در نقاط اتصال قطعات سینی و خمها، اهمیت ویژهای دارد تا مسیری یکپارچه و امن برای کابل فراهم شود. این جزئیات کوچک، تفاوت بزرگی در طول عمر و عملکرد کابل فیبر نوری ایجاد میکنند.
تهویه مناسب برای جلوگیری از تجمع حرارت
اگرچه کابلهای فیبر نوری به اندازه کابلهای مسی در برابر حرارت حساس نیستند، اما تجمع بیش از حد گرما در محیط اطراف آنها میتواند بر عملکردشان تأثیر منفی بگذارد. حرارت بالا میتواند باعث انبساط و انقباض متناوب مواد کابل شده و در طولانی مدت، به رشتههای نوری آسیب برساند یا باعث تغییر در مشخصات انتقال سیگنال گردد. بنابراین، تهویه مناسب در سینی کابل اهمیت دارد.
سینیهای کابل مشبک (Perforated) یا سبدی (Basket) به دلیل داشتن منافذ و فضای باز، تهویه بهتری نسبت به سینیهای بستهبندی شده (Solid Tray) فراهم میکنند. این طراحی به جریان یافتن هوا در اطراف کابلها کمک کرده و از انباشت حرارت جلوگیری میکند. انتخاب نوع سینی با توجه به شرایط محیطی و تراکم کابلها، میتواند به حفظ دمای عملیاتی مطلوب برای کابلهای فیبر نوری کمک کند.
ظرفیت مناسب برای تعداد و قطر کابلهای فیبر
کابلهای فیبر نوری، بسته به نوع کاربرد (مثلاً کابلهای مخابراتی، شبکه، یا قدرت)، دارای قطرهای متفاوتی هستند. همچنین، در یک مسیر، ممکن است تعداد زیادی کابل فیبر نوری عبور کند. سینی کابل باید از ظرفیت کافی برای جای دادن تمامی کابلها، با در نظر گرفتن فضای لازم برای مدیریت و جلوگیری از فشردگی، برخوردار باشد. انتخاب سینی با عرض و عمق مناسب، از اهمیت بالایی برخوردار است.
باید اطمینان حاصل شود که سینی انتخابی، نه تنها گنجایش کابلهای فعلی را دارد، بلکه فضایی برای توسعه آتی شبکه را نیز پیشبینی کند. فشردگی بیش از حد کابلها در سینی، علاوه بر ایجاد فشار، مانع از گردش هوا و افزایش دما میشود. محاسبه دقیق تعداد و ابعاد کابلها، پیش از انتخاب سینی، یک گام ضروری در طراحی سیستم است. سینی کابل تهران، طیف وسیعی از سینیها با ابعاد مختلف را ارائه میدهد.
جنسهای پیشنهادی برای سینی کابل فیبر نوری
آلومینیوم سبک و مقاوم در برابر خوردگی
آلومینیوم یکی از بهترین گزینهها برای سینی کابل فیبر نوری، به ویژه در محیطهایی است که نیاز به سبکی و مقاومت در برابر خوردگی وجود دارد. آلومینیوم وزن بسیار کمی دارد که نصب آن را آسانتر میکند و فشار کمتری به سقف وارد میآورد. همچنین، به طور طبیعی در برابر زنگزدگی و خوردگی مقاوم است، که این ویژگی آن را برای استفاده در محیطهای مرطوب یا دارای مواد شیمیایی ملایم مناسب میسازد.
سطح صاف و پرداخت شده آلومینیوم، خطر آسیب رساندن به کابلهای حساس فیبر نوری را به حداقل میرساند. علاوه بر این، آلومینیوم خاصیت دفع حرارت خوبی دارد که میتواند به خنک نگه داشتن کابلها کمک کند. این جنس، تعادل خوبی بین وزن، استحکام، مقاومت در برابر خوردگی، و ایمنی برای کابلهای فیبر نوری برقرار میکند و انتخاب محبوبی در بسیاری از تأسیسات مدرن است.
گالوانیزه با پوشش مناسب برای محیطهای صنعتی
سینیهای کابل فولادی گالوانیزه، به دلیل استحکام بالا و مقاومت خوب در برابر ضربه، گزینه مناسبی برای محیطهای صنعتی هستند. فرآیند گالوانیزاسیون (پوششدهی با فلز روی) از خوردگی فولاد جلوگیری میکند. با این حال، برای استفاده در محیطهای بسیار خورنده یا مرطوب، ممکن است نیاز به پوششهای اضافی مانند پوشش پودری (Powder Coating) یا رنگ اپوکسی باشد تا حداکثر محافظت را فراهم آورد.
هنگام انتخاب سینی گالوانیزه برای فیبر نوری، باید دقت کرد که سطح داخلی آن تا حد امکان صاف و بدون پلیسه باشد تا از آسیب به کابلها جلوگیری شود. وزن بیشتر سینیهای فولادی نسبت به آلومینیوم، نیازمند توجه بیشتر به استحکام سازه سقف و فواصل ساپورتها است. با این حال، استحکام بالای آنها، امکان تحمل بارهای سنگینتر را فراهم میکند.
فایبرگلاس برای محیطهای خورنده و مرطوب
فایبرگلاس (GRP – Glass Reinforced Plastic) مادهای ایدهآل برای ساخت سینی کابل در محیطهای بسیار خورنده، شیمیایی، یا مرطوب است. این ماده در برابر طیف وسیعی از مواد شیمیایی مقاوم بوده و زنگ نمیزند. سینیهای فایبرگلاس بسیار سبک هستند و در عین حال، استحکام مکانیکی قابل قبولی دارند. سطح داخلی آنها معمولاً صاف و بدون لبههای تیز است.
به دلیل مقاومت عالی در برابر خوردگی و رطوبت، سینیهای فایبرگلاس نیازی به پوششهای محافظ اضافی ندارند و برای استفاده در پالایشگاهها، کارخانجات شیمیایی، یا محیطهای ساحلی که خوردگی شدید است، گزینه بسیار مناسبی محسوب میشوند. این جنس، حفاظت بلندمدت و قابل اعتمادی را برای کابلهای فیبر نوری فراهم میکند.
سینی کابل کامپوزیت برای محیطهای صنعتی
مواد کامپوزیت، که ترکیبی از الیاف مقاوم (مانند فایبرگلاس یا کربن) با رزینهای پلیمری هستند، خواص مکانیکی و مقاومت شیمیایی فوقالعادهای را ارائه میدهند. سینیهای کابل کامپوزیت، سبکی وزن، استحکام بالا، مقاومت عالی در برابر خوردگی و حرارت را همزمان دارند. این ویژگیها آنها را برای کاربردهای صنعتی سنگین و محیطهای چالشبرانگیز ایدهآل میسازد.
سطح صاف و یکپارچه این سینیها، حفاظت حداکثری را از کابلهای فیبر نوری به عمل میآورد. اگرچه هزینه اولیه سینیهای کامپوزیت ممکن است بالاتر باشد، اما دوام بسیار بالا و نیاز به حداقل نگهداری، آنها را به گزینهای اقتصادی در بلندمدت تبدیل میکند. این جنس، نهایت اطمینان را برای حفاظت از سرمایه ارتباطی شما فراهم میآورد.
انتخاب بین سینی مشبک و سبد کابل برای فیبر نوری
مزایای سینی کابل مشبک برای تهویه و نصب کابل
سینی کابل مشبک (Perforated Cable Tray) دارای سوراخهای منظمی در کف و دیوارههای خود است که امکان تهویه بسیار خوبی را فراهم میکند. این تهویه به خنک نگه داشتن کابلها، به خصوص در محیطهایی که تراکم کابل بالاست یا دمای محیط بالاست، کمک شایانی میکند. همچنین، این سوراخها امکان عبور کابلها از کنار یا پایین سینی را فراهم کرده و نصب بستها و نگهدارندههای کابل را نیز آسانتر میکنند.
سطح نسبتاً صاف سینی مشبک، خطر آسیب به کابلهای فیبر نوری را کاهش میدهد، هرچند که لبههای سوراخها باید صاف و بدون زائده باشند. این نوع سینی برای مسیرهایی که نیاز به عبور کابلهای متعدد با قطرهای مختلف دارند و تهویه اولویت دارد، گزینه مناسبی است. وزن سبکتر آن نسبت به سینیهای یکپارچه، نصب را نیز تسهیل میکند.
کاربرد سبد کابل برای مسیرهای ثابت و محافظت بیشتر
سبد کابل (Cable Basket)، که معمولاً از مفتولهای فلزی بافته شده ساخته میشود، ساختاری باز و شبکهای دارد. این ساختار، علاوه بر تهویه عالی، امکان عبور آسان کابلها از هر جهتی را فراهم میکند و نصب و تغییرات را بسیار سریع و انعطافپذیر میسازد. سبد کابل معمولاً استحکام خوبی دارد و میتواند وزن بالایی را تحمل کند.
به دلیل ساختار شبکهای، سبد کابل محافظت فیزیکی کمتری نسبت به سینیهای جامد یا مشبک در برابر ضربات مستقیم یا اشیاء خارجی فراهم میکند. با این حال، برای مسیرهایی که کابلها در معرض ضربه نیستند و نیاز به انعطافپذیری بالا در نصب و مدیریت کابل است، سبد کابل گزینه بسیار خوبی است. البته، باید دقت شود که لبههای مفتولها صاف و بدون تیزی باشند تا به کابل فیبر نوری آسیب نرسانند.
کدام نوع برای فیبر نوری بهتر است؟
برای کابلهای فیبر نوری، اولویت اصلی، حفاظت از رشتههای حساس در برابر هرگونه فشار، کشش، یا خمیدگی نامناسب است. در این میان، سینی کابل مشبک با سطح صاف و تهویه مناسب، اغلب گزینه ارجح محسوب میشود. این نوع سینی تعادل خوبی بین حفاظت، تهویه، و سهولت نصب برقرار میکند.
سبد کابل نیز میتواند مورد استفاده قرار گیرد، به شرطی که لبههای آن کاملاً صاف باشند و از ایجاد فشار بر کابلها جلوگیری شود. در محیطهایی که نیاز به حفاظت فیزیکی بیشتری است، ممکن است سینیهای کامپوزیت یا فایبرگلاس با ساختار یکپارچه یا مشبک، انتخاب بهتری باشند. در نهایت، انتخاب نهایی باید بر اساس ارزیابی دقیق شرایط محیطی، نوع کابلها، و الزامات پروژه صورت گیرد. مشاوره با متخصصان سینی کابل در این زمینه راهگشا خواهد بود.
نکات نصب و نگهداری برای کابل فیبر نوری
جلوگیری از خم شدن ناگهانی و زاویههای تند
همانطور که بارها تأکید شد، جلوگیری از خمیدگیهای شدید و ناگهانی، حیاتیترین نکته در نصب کابلهای فیبر نوری است. این امر باید هم در انتخاب مسیر سینی و هم در نحوه عبور دادن کابلها رعایت شود. باید از مسیرهایی استفاده کرد که امکان ایجاد قوسهای ملایم و با شعاع خمش مجاز را فراهم کنند.
در نقاطی که نیاز به تغییر جهت وجود دارد، باید از خمها و زانوهای مخصوص با شعاع بزرگ استفاده کرد و از خم کردن مستقیم کابل خودداری نمود. همچنین، هنگام کشیدن کابل در سینی، باید کشش را به حداقل رساند و از ابزارهای کمکی برای هدایت کابل استفاده کرد تا از وارد آمدن نیروی اضافی به رشتههای نوری جلوگیری شود. هرگونه تنش یا فشار نامناسب میتواند به طور دائمی به عملکرد کابل آسیب بزند.
حفظ فاصله مناسب ساپورتها برای جلوگیری از فشار
فاصله بین نقاط اتکای سینی کابل (ساپورتها) باید به گونهای انتخاب شود که از افتادگی یا خم شدن سینی تحت وزن کابلها جلوگیری کند. اگرچه فیبر نوری به خودی خود وزن زیادی ندارد، اما تجمع کابلها و نیاز به حفظ شعاع خمش، باعث میشود که سینی همچنان نیاز به ساپورتهای مناسب داشته باشد. فاصلههای دور از حد ساپورتها میتواند باعث ایجاد نقاط فشار روی کابلها شود.
باید دستورالعملهای سازنده سینی کابل را برای تعیین حداکثر فاصله مجاز ساپورتها، با در نظر گرفتن وزن کابلها و الزامات شعاع خمش، رعایت کرد. استفاده از ساپورتهای متعدد و با فواصل کمتر، به ویژه در مسیرهایی که کابلها به صورت فشرده عبور میکنند، ایمنی و پایداری سیستم را افزایش میدهد. این امر به توزیع یکنواخت وزن و جلوگیری از تمرکز تنش کمک میکند.
دسترسی آسان برای تست و نگهداری کابلهای فیبر
مانند هر سیستم کابلکشی دیگری، کابلهای فیبر نوری نیز نیازمند تستهای دورهای و در برخی موارد، نگهداری یا تعمیرات هستند. طراحی مسیر سینی کابل به گونهای که دسترسی به نقاط مختلف آن آسان باشد، فرآیند تست و نگهداری را بسیار سادهتر و سریعتر میکند. این امر به ویژه در شبکههای بزرگ و پیچیده اهمیت دارد.
باید اطمینان حاصل شود که پنلهای سقف کاذب یا موانع دیگر، به راحتی قابل باز شدن هستند تا بتوان به کابلها و اتصالات دسترسی پیدا کرد. همچنین، در نظر گرفتن فضای کافی در اطراف سینی برای استفاده از ابزارهای تست فیبر نوری (مانند OTDR) میتواند مفید باشد. این سهولت دسترسی، زمان عیبیابی را کاهش داده و از بروز اختلالات طولانیمدت در شبکه جلوگیری میکند.
سوالات متداول درباره سینی کابل برای فیبر نوری
آیا سینی کابل برق برای فیبر نوری مناسب است؟
به طور کلی، سینی کابلهایی که برای کابلهای برق طراحی شدهاند، ممکن است برای فیبر نوری مناسب باشند، مشروط بر اینکه الزامات کلیدی حفاظت از فیبر نوری را برآورده کنند. این الزامات شامل سطح صاف بدون لبه تیز، شعاع خمش کافی، و جلوگیری از فشار مستقیم بر کابل است. سینیهای برق که دارای لبههای تیز، سوراخهای نامناسب، یا ساختار فشرده هستند، ممکن است به کابل فیبر نوری آسیب بزنند. در صورت استفاده از سینی برق، باید اطمینان حاصل شود که تمامی استانداردهای لازم برای حفاظت از فیبر نوری رعایت شده است.
چقدر شعاع خم برای کابل فیبر نوری باید رعایت شود؟
شعاع خمش مجاز برای کابلهای فیبر نوری بسته به نوع و ساختار کابل متفاوت است و معمولاً توسط سازنده کابل مشخص میشود. به عنوان یک قاعده کلی، شعاع خمش در حالت عادی (بدون کشش) نباید کمتر از 10 تا 20 برابر قطر خارجی کابل باشد. در شرایط اضطراری یا هنگام نصب، این مقدار ممکن است کمتر باشد (مثلاً 10 برابر قطر خارجی). همیشه به دیتاشیت (Datasheet) کابل مراجعه کنید تا عدد دقیق را بیابید. رعایت نکردن این شعاع، اصلیترین عامل آسیب به کابل فیبر نوری است.
چه جنسی بیشترین دوام را برای فیبر نوری دارد؟
دوام یک سینی کابل به عوامل محیطی و نوع کاربرد بستگی دارد. اما به طور کلی، سینیهای ساخته شده از فایبرگلاس (GRP) یا مواد کامپوزیت، به دلیل مقاومت فوقالعاده در برابر خوردگی، رطوبت، و مواد شیمیایی، دوام بسیار بالایی را در محیطهای چالشبرانگیز ارائه میدهند. سینیهای آلومینیومی نیز به دلیل مقاومت طبیعی در برابر خوردگی، دوام خوبی دارند. سینیهای فولادی گالوانیزه در محیطهای خشک و معمولی دوام خوبی دارند، اما در معرض رطوبت شدید یا مواد شیمیایی خورنده، ممکن است نیاز به پوششهای محافظ اضافی داشته باشند تا دوام خود را حفظ کنند.
آیا برای کابل فیبر نوری به سینی کابل خاصی نیاز است؟
بله، در بسیاری از موارد، استفاده از سینی کابل طراحی شده ویژه برای فیبر نوری، توصیه میشود. اگرچه برخی سینیهای کابل برق عمومی ممکن است با رعایت احتیاطات لازم قابل استفاده باشند، اما سینیهای مخصوص فیبر نوری معمولاً دارای ویژگیهای کلیدی مانند سطح کاملاً صاف، لبههای گرد شده، شعاع خمش مناسب در اتصالات، و گاهی تقسیمبندیهای داخلی برای جداسازی کابلها هستند. این ویژگیها به طور خاص برای حفاظت از رشتههای نوری حساس طراحی شدهاند و خطر آسیب را به حداقل میرسانند.
