اگر شما در صنعت برق مشغول به کار هستید و به دنبال تجهیزات مناسب برای نصب سیستمهای کابل هستید، زانویی عمودی خارجی ۴۵ درجه سینی کابل کد TSC – 122 یکی از اجزای کلیدی است که میتواند به شما کمک کند. این ابزار کاربردی، قابلیت تغییر مسیر کابل را به صورت عمودی و با کمترین دردسر فراهم میکند.
در این مقاله، به بررسی جامع زانویی عمودی خارجی ۴۵ درجه خواهیم پرداخت. ما مشخصات، مزایا، و نحوه نصب این محصول را مورد تحلیل قرار خواهیم داد تا شما بتوانید تصمیم بهتری برای خرید و استفاده از آن بگیرید.
از آنجا که این زانویی میتواند به بهبود نظم و کارایی در سیستم کابل شما کمک کند، ارزش دارد تا در مورد ویژگیهای آن بیشتر بیاموزید و از مزایای آن بهرهمند شوید.

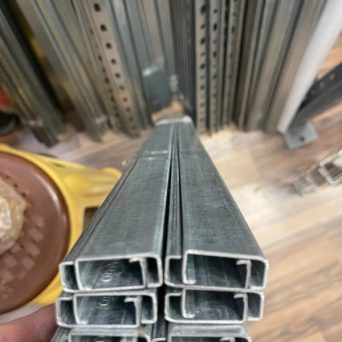

گروه صنعتی تهران سینی کابل، تولیدکننده سینی کابل و نردبان کابل، لوله فلکسیبل برق، لوله فولادی برق، ریل چنگالی و بست چنگالی ، و انواع جعبهتقسیم گالوانیزه و آلومینیومی با کنترل کیفیت سختگیرانه و پشتیبانی مهندسی با تکیه بر تجربه تیم متخصص، از طراحی تا تحویل سریع کنار پروژهی شما هستیم و محصولات ما مورد تأیید کارشناسان صنعت برق کشور است

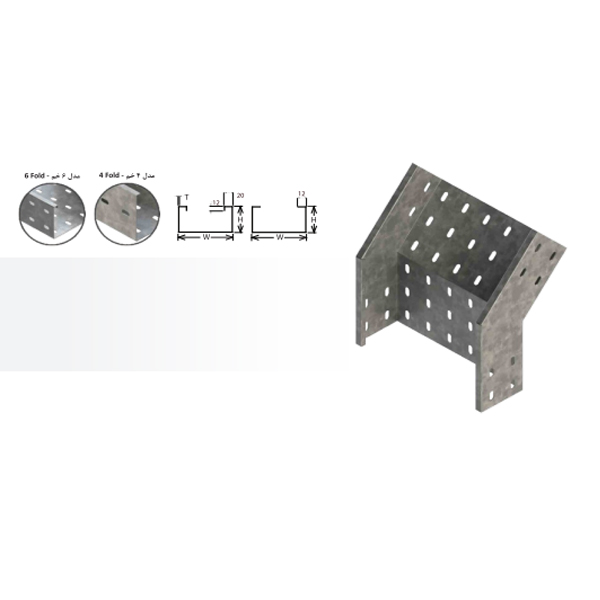

زانویی عمودی خارجی ۴۵ درجه سینی کابل TSC–122 برای تغییر جهت کابلها در مسیرهای عمودی با شیب ملایم کاربرد دارد. این زانویی به مهندسان سیستمهای کابل امکان میدهد تا با کمترین فشار بر کابلها، مسیر انتقال را تغییر دهند بدون اینکه به کابلها آسیب برسد یا فضای اضافی اشغال شود. استفاده از زاویه ۴۵ درجه به جای ۹۰ درجه، تنش مکانیکی روی کابل را کاهش میدهد و طول عمر سیستم کابل را افزایش میدهد.
در سیستمهای کابلکشی که فضای نصب محدود یا پیچیدگی در مسیر عبور کابلها وجود دارد، این زانویی کاربرد فراوان دارد. به ویژه در کارخانهها، مراکز داده و ساختمانهای تجاری که مسیرهای عمودی نیازمند گردشهای دقیق با حفظ استانداردهای حفاظتی هستند، زانویی ۴۵ درجه امکان اجرای مسیرهای منظم و ایمن را فراهم میکند. این ویژگی باعث میشود نصب و نگهداری آسانتر شود و از خم شدن یا فشار ناخواسته به کابلها جلوگیری شود.
مشخصات و قیمت اتصالات نردبان کابل (رابط، کاهنده، نگهدارنده)
در پروژههای بزرگ که شبکه کابلکشی چند سطحی دارند، این زانویی باعث میشود تغییرات جهت کابل به صورتی کنترل شده و با انعطاف انجام گیرد. این اتصال به حفظ یکپارچگی سیستم و همچنین تسهیل دسترسی برای تعمیرات و توسعه آینده کمک میکند. استفاده از زانویی TSC–122 باعث میشود که بار مکانیکی روی کابلها کاهش یافته و احتمال آسیبدیدگی کم شود.
زانویی عمودی خارجی ۴۵ درجه TSC–122 شرکت صنعتی تهران سینی کابل در انواع مختلفی از جمله آلومینیومی، فولادی و فایبرگلاس تولید میشود تا پاسخگوی نیازهای محیطهای متفاوت باشد. بهعنوان مثال در محیطهای با رطوبت بالا یا فضای بیرونی، مدلهای فایبرگلاس و آلومینیومی با مقاومت در برابر خوردگی گزینههای ایدهآل هستند. انتخاب صحیح جنس همچنین موجب کاهش وزن کل سیستم و سهولت نصب میشود.
این زانویی با طراحی دقیق و استفاده از مواد اولیه مرغوب، همزمان مقاومت مکانیکی بالا و سهولت نصب را تضمین میکند. سیستم نصب سریع و استاندارد این محصول باعث میشود تکنسینهای نصب بتوانند در کمترین زمان و با کمترین ابزار، اتصالات قوی و مطمئنی ایجاد کنند. این ویژگی به ویژه در پروژههایی با زمان محدود اهمیت زیادی دارد.
| ویژگی | کاربرد یا مزیت |
|---|---|
| زاویه ۴۵ درجه | کاهش فشار مکانیکی روی کابلها، امکان تغییر مسیر ملایم |
| جنسهای متنوع (آلومینیوم، فولاد، فایبرگلاس) | مطابقت با شرایط محیطی مختلف و افزایش مقاومت در برابر خوردگی |
| سهولت نصب | صرفهجویی در زمان و هزینه نصب، تسهیل در نگهداری و توسعه |
| کاربری در مسیرهای پیچیده | اجرای دقیق و منظم مسیرهای کابل در فضاهای محدود |
زانویی عمودی خارجی ۴۵ درجه کد TSC–122 برای تغییر جهت کابلها در مسیرهای عمودی با زاویه ثابت ۴۵ درجه طراحی شده است. این زاویه به گونهای انتخاب شده تا تغییر مسیر ملایم و بدون فشار اضافی روی کابلها فراهم شود، به ویژه در مواقعی که خمکردن کابل با زاویه ۹۰ درجه به کابلها آسیب میرساند. دامنه زاویه ثابت این اتصال، موجب سهولت در برنامهریزی مسیر و استانداردسازی در پروژههای مختلف میشود.
طراحی دقیق زانویی TSC–122 به گونهای است که علاوه بر حفظ زاویه ۴۵ درجه، هماهنگی کامل با مقاطع استاندارد سینی کابل را دارد. این سازگاری باعث میشود که نصب در کنار سایر قطعات سیستم به راحتی صورت بگیرد و ایجاد اتصالات مستحکم و بدون لرزش تضمین شود. در واقع، این محصول برای استفاده در مسیرهای عمودی خارجی که نیاز به تغییر جهت مطمئن و با زاویه محدود دارند، ایدهآل است.
یکی از مهمترین مزایای استفاده از زاویه ۴۵ درجه، کاهش فشار و تنش مکانیکی روی کابلهاست که باعث افزایش دوام و جلوگیری از آسیبهای مکرر میشود. این زاویه باعث میشود کابلها کمتر خم شده و طول عمر عایقها و هادیها افزایش یابد، خصوصاً در نصبهای بلند مدت و سیستمهای چندطبقه که تغییر جهتهای متعددی رخ میدهد.
| ویژگی | شرح |
|---|---|
| زاویه ثابت | ۴۵ درجه ±۰ |
| نوع اتصال | عمودی خارجی |
| جنس | آلومینیوم، فولاد، فایبرگلاس (قابل انتخاب) |
| کاربری | تغییر مسیر ملایم و کنترل شده در سیستمهای سینی کابل |
| مقاومت مکانیکی | طراحی شده برای تحمل فشارهای مکانیکی متوسط به بالا |
| نصب | سهولت نصب با ابزار استاندارد و اتصال سریع |
استاندارد IEC 61537 یکی از مهمترین استانداردهای بینالمللی در زمینه طراحی، ساخت و ارزیابی اتصالات سیستمهای سینی کابل از جمله زانویی عمودی خارجی ۴۵ درجه است. این استاندارد تضمین میکند که محصول مورد استفاده باید توانایی تحمل بارهای مکانیکی، مقاومت در برابر خوردگی و پایداری سایزی را داشته باشد تا عملکرد ایمن و طول عمر مفید سیستم حفظ شود. رعایت این استاندارد برای جلوگیری از آسیب به کابلها در حین تغییر مسیر الزامی است و به مهندسان اطمینان میدهد که اتصال انتخابی مناسب محیط و شرایط کاری است.
یکی از مهمترین الزامات ایمنی در استفاده از زانویی عمودی خارجی، رعایت اصول ارت و اتصال زمین مناسب است. طبق استاندارد IEC 61537 و مقررات برق صنعتی، تمامی اتصالات فلزی باید به سیستم زمین متصل شوند تا در صورت بروز خطاهای الکتریکی، احتمال ایجاد جرقه یا شوک الکتریکی کاهش یابد. همچنین نصب صحیح و محکم زانویی باید توسط تکنسینهای مجرب انجام گیرد تا از لغزش یا حرکت غیرمجاز که ممکن است به کابلها آسیب وارد کند، جلوگیری شود.
استاندارد IEC 61537 معیارهای دقیقی در خصوص تحمل بار مکانیکی زانویی را مشخص میکند. این محصول باید قادر باشد وزن کابلها را بدون تغییر شکل یا شکست تحمل کند، حتی در شرایط فشار زائد یا ضربههای ناگهانی. برای اطمینان از کیفیت، تستهای فشاری، خمش و خوردگی بر روی نمونههای تولید شده انجام میشود. شرکت صنعتی تهران سینی کابل با رعایت این استاندارد، اطمینان میدهد که زانویی TSC–122 در برابر شرایط محیطی و بارهای کاربری مقاوم است.
خرید اتصالات سینی کابل (رابط، زانویی، سه راهی) با کیفیت
برای اطمینان از تأمین الزامات استاندارد IEC 61537، محصولات باید آزمایشهای کیفی متعددی را پشت سر بگذارند و گواهیهای مربوطه را دریافت کنند. گواهینامههای بینالمللی و ملی نشاندهنده انطباق کامل با الزامات ایمنی و فنی هستند که پس از تستهای آزمایشگاهی، مقاومت در برابر خوردگی و بارگذاری، ارائه میشوند. این گواهیها اطمینان مشتری را در خرید محصولی مطمئن و با کیفیت بالا افزایش میدهند.
| الزام یا آزمون | شرح |
|---|---|
| تطابق با IEC 61537 | رعایت الزامات طراحی، مواد و تستهای تحمل بار و خوردگی |
| اتصال زمین (ارت) | ایمنسازی در برابر خطرات الکتریکی با اتصال ثابت به سیستم زمین |
| تست بار مکانیکی | تأیید مقاومت در برابر فشار و ضربههای وارد شده در نصب |
| آزمایش خوردگی | تضمین پایداری در محیطهای مرطوب یا خورنده |
| گواهیهای کیفیت | صدور مدارک استاندارد برای اطمینان خریدار از کیفیت محصول |
زانویی عمودی خارجی ۴۵ درجه سینی کابل کد TSC–122 از متریال فولاد و آلومینیوم در ابتدا و به صورت گسترده تولید میشود؛ این دو جنس به دلیل مقاومت مکانیکی بالا و قابلیت شکلدهی مناسب رایجترین انتخابها هستند. همچنین در برخی موارد برای محیطهای خاص، از متریال فایبرگلاس استفاده میشود که در برابر خوردگی و شرایط محیطی سخت بسیار مقاوم است. شرکت صنعتی تهران سینی کابل با بهرهگیری از مواد اولیه مرغوب، تضمین کیفیت و طول عمر محصول را میسر میسازد.
برای افزایش مقاومت زانویی در برابر خوردگی به ویژه در محیطهای مرطوب یا صنعتی، از دو نوع فینیش سطح استفاده میشود:
انتخاب فینیش متناسب با نوع محیط نصب، باعث بهبود عمر مفید و کاهش نیاز به تعمیر و نگهداری میشود.
| ویژگی | پیشگالوانیزه | گالوانیزه گرم |
|---|---|---|
| مقاومت به خوردگی | خوب، مناسب برای محیطهای کم رطوبت | بسیار عالی، مناسب برای محیطهای مرطوب و صنعتی |
| ضخامت پوشش | نازک و یکنواخت | ضخیم و مقاومتر |
| دوام | متوسط، تا چند سال کارایی | طولانیمدت، کارایی چندین دهه |
| قابلیت بازسازی | محدود | قابلیت تعمیر و بازسازی بهتر |
| هزینه تولید | مناسبتر | گرانتر ولی با ضمانت طولانیتر |
متریال و نوع فینیش سطح تأثیر مستقیمی بر وزن، استحکام و سهولت نصب زانویی دارد. برای نمونه، آلومینیوم با فینیش گالوانیزه پیشساخته، وزن کمتری دارد که نصب آن را در پروژههای با محدودیت فضا و ارتفاع آسانتر میکند. از سوی دیگر، فولاد با گالوانیزه گرم بیشتر در محیطهای صنعتی و فضای باز که تحمل بالا در برابر عوامل خورنده لازم است، استفاده میشود. انتخاب ترکیب مناسب این دو عامل یکی از فاکتورهای مهم در تضمین عملکرد بهینه و دوام سیستم سینی کابل است.
ابعاد تعیینکننده زانویی عمودی خارجی ۴۵ درجه شامل سه پارامتر کلیدی است: عرض سینی کابل، ارتفاع لبه (برآمدگی جانبی) و ضخامت ورق سازنده. عرض سینی معمولاً بر اساس ظرفیت و نوع کابلهای عبوری انتخاب میشود و از حدود ۵۰ میلیمتر تا ۳۰۰ میلیمتر متغیر است. ارتفاع لبه که معمولاً ۳۰ تا ۵۰ میلیمتر است، نقش مهمی در جلوگیری از افتادن کابلها دارد. ضخامت ورق نیز برای تضمین مقاومت مکانیکی بین ۱ تا ۳ میلیمتر است و بر اساس جنس ورق (آلومینیوم، فولاد) و نوع کاربرد تعیین میشود.
انواع سینی کابل (مشبک، پانچ، گالوانیزه) | قیمت و خرید
کدگذاری سفارش زانویی عمودی خارجی ۴۵ درجه بر اساس ابعاد و جنس انتخابی انجام میشود تا فرآیند سفارشدهی دقیق و بدون اشتباه صورت گیرد. این کد معمولاً شامل پیششماره TSC، عدد مشخصکننده عرض سینی (بر حسب میلیمتر)، ارتفاع لبه، ضخامت ورق و نوع جنس (A برای آلومینیوم، S برای فولاد، F برای فایبرگلاس) است. برای مثال، کد TSC-150-40-2-S نشاندهنده زانویی با عرض ۱۵۰ میلیمتر، ارتفاع لبه ۴۰ میلیمتر، ضخامت ورق ۲ میلیمتر و جنس فولادی است.
انتخاب دقیق ابعاد زانویی باعث سهولت در نصب و کاهش فشار مکانیکی روی کابلها میشود. در مثالهای میدانی، استفاده از زانویی با عرض کمتر از ظرفیت کابل باعث فشار آوردن به کابلها و احتمال آسیبدیدگی میگردد. همچنین، ضخامت ورق مناسب از پیچخوردگی و شکست قطعه جلوگیری میکند و ارتفاع لبه کافی محافظت کابلها را تضمین میکند. توصیه میشود در سفارشها، حتماً ابعاد دقیق محیط نصب و قطر کابلها به دقت اعلام شود تا زانویی متناسب انتخاب گردد.
| کد محصول | عرض سینی (میلیمتر) | ارتفاع لبه (میلیمتر) | ضخامت ورق (میلیمتر) | جنس |
|---|---|---|---|---|
| TSC-100-35-1.5-A | ۱۰۰ | ۳۵ | ۱.۵ | آلومینیوم |
| TSC-150-40-2-S | ۱۵۰ | ۴۰ | ۲ | فولاد |
| TSC-200-50-2-F | ۲۰۰ | ۵۰ | ۲ | فایبرگلاس |
در پروژههای صنعتی، علاوه بر ابعاد استاندارد، نیاز به ابعاد مخصوص با اندازههای سفارشی وجود دارد تا زانویی به صورت دقیق با شرایط نصب هماهنگ باشد. برای مثال در مسیرهای پیچیده یا با کابلهایی با قطر نامتعارف، ابعاد سفارشی همراه با کدگذاری اختصاصی تعریف میشود. همکاری با شرکت صنعتی تهران سینی کابل، با ارائه مشاوره تخصصی و ثبت دقیق ابعاد، از بروز مشکلات نصب و خرابیهای احتمالی جلوگیری میکند و تضمین کیفیت و انطباق با استانداردهای ملی و بینالمللی را فراهم میآورد.
شرکت صنعتی تهران سینی کابل با تیمی از مهندسان مجرب، شما را در انتخاب دقیق و متناسب زانویی عمودی خارجی ۴۵ درجه کد TSC – 122 با توجه به نیازهای خاص پروژهتان همراهی میکند. این مشاورهها شامل تحلیل ظرفیت سینی کابل، شرایط محیطی نصب، و ویژگیهای فنی کابلها است تا انتخابی بهینه صورت گیرد که هم دوام کابلها حفظ شود و هم نصب به سادگی انجام شود.
این شرکت با ارائه اطلاعات کامل در مورد مشخصات فنی، جنسهای مختلف، و گزینههای پوششدهی مانند گالوانیزه گرم و پیشگالوانیزه، به شما امکان میدهد خریدی آگاهانه و مطمئن داشته باشید. تمامی محصولات از مواد اولیه باکیفیت و مطابق استانداردهای ملی و بینالمللی تولید میشوند که تاییدیههای مربوطه را نیز دارا هستند.
تهران سینی کابل تعهد بالایی به تحویل به موقع محصولات دارد و در صورت بروز هرگونه مشکل پس از خرید، خدمات پس از فروش تخصصی ارائه میدهد. این خدمات شامل پشتیبانی فنی، راهنمایی در نصب، و پاسخگویی به نیازهای احتمالی تعمیر یا تعویض محصول میشود که موجب اطمینان خاطر مشتری در تمامی مراحل استفاده میگردد.
تجربه و سابقه طولانی این شرکت در تأمین تجهیزات سیستمهای سینی کابل باعث شده که پروژههای متعددی با موفقیت و بدون نقص اجرا شود. انتخاب زانویی عمودی خارجی ۴۵ درجه از تهران سینی کابل، به معنای کاهش احتمال خطاهای فنی و افزایش طول عمر شبکه کابلکشی است که به طور مستقیم هزینههای نگهداری و تعمیر را کاهش میدهد.
این شرکت برای پاسخگویی به نیازهای خاص، امکان سفارش ابعاد و مواد خاص را فراهم کرده است. با ارائه مشخصات دقیق پروژه، کارشناسان تهران سینی کابل میتوانند محصولی سفارشی و منطبق با استانداردهای صنعتی در اختیار شما قرار دهند. این خدمات شامل تعیین دقیق اندازهها، جنس و نوع پوشش زانویی میشود.
