وقتی مسیر کابل کشی به چند شاخه تقسیم می شود، انتخاب چهار راهی سینی کابل دیگر یک جزئیات فرعی نیست. این قطعه، نقطه تقاطع را منظم می کند، بار را بهتر پخش می کند و از آشفتگی در مسیرهای افقی جلوگیری می کند. اگر انشعاب درست طراحی نشود، هم نصب سخت تر می شود و هم نگهداری آینده پرهزینه تر خواهد شد. در پروژه های حرفه ای، چهارراهی فقط یک اتصال فلزی نیست.
این قطعه باید با عرض سینی، ضخامت ورق، نوع پوشش، مسیر توسعه و نوع بار کابل هماهنگ باشد. در عمل، همین هماهنگی است که کیفیت اجرا را بالا می برد و خطر خمش، لق شدن یا فشار موضعی را کم می کند. به همین دلیل، درک درست از مسیر، قبل از اجرا ضروری است.
در زمان خرید سینی کابل، بسیاری فقط به طول شاخه توجه می کنند، اما اتصالات تعیین می کنند که مسیر در میدان چگونه رفتار کند. چهارراهی اگر با بدنه، لبه ها و ساپورت های درست انتخاب شود، بهره برداری را ساده تر می کند و زمان توقف تعمیرات را پایین می آورد.
این موضوع در پروژه های صنعتی و ساختمانی، تفاوتی واقعی ایجاد می کند. همین منطق در خرید اتصالات سینی کابل هم صدق می کند. اتصال استاندارد باید با مسیر، محیط و ظرفیت کابل همخوان باشد. اگر این هماهنگی نادیده گرفته شود، انشعاب گیری برق به جای یک راه حل مهندسی، به یک نقطه ضعف در شبکه تبدیل می شود. انتخاب درست، از همان ابتدا، هزینه های پنهان را کم می کند.
چهار راهی سینی کابل چیست و چه نقشی در انشعاب گیری دارد؟

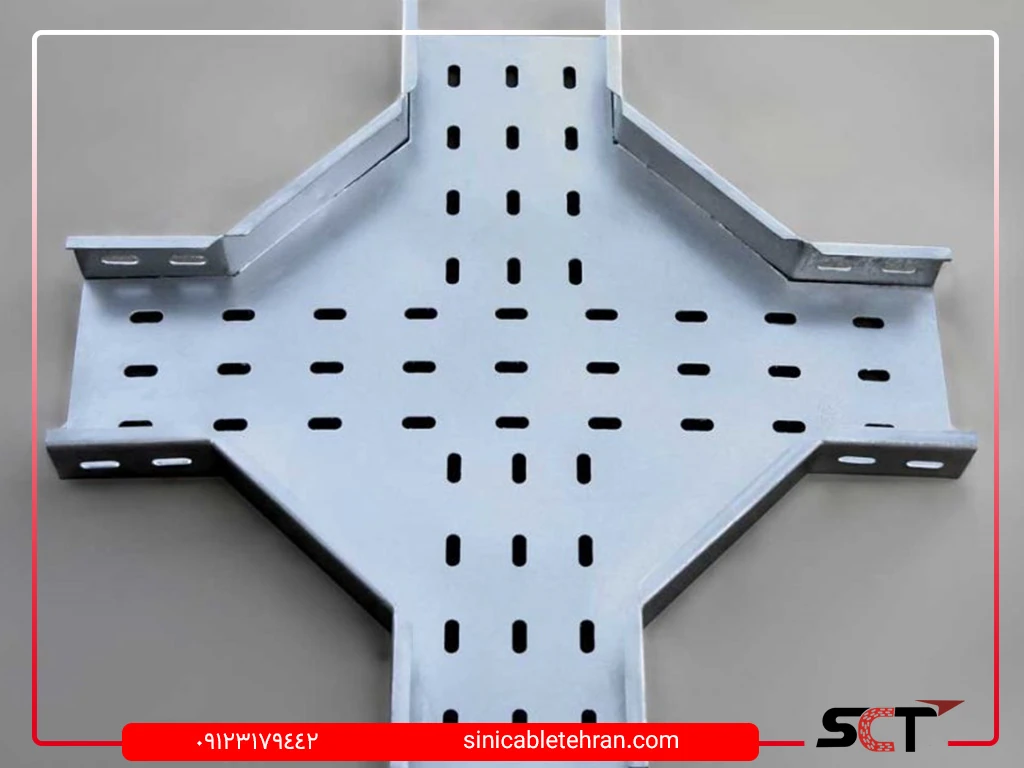

چهار راهی سینی کابل قطعه ای است که چهار مسیر را در یک نقطه به هم متصل می کند یا از یک تقاطع مرکزی، مسیرهای تازه ایجاد می کند. این قطعه در پروژه هایی کاربرد دارد که کابل ها باید از یک خط اصلی به چند ناحیه مختلف بروند. در چنین حالتی، چهارراهی نظم هندسی مسیر را حفظ می کند و از برش های پراکنده و وصله های نامطمئن جلوگیری می کند. نقش اصلی این قطعه، فقط تغییر مسیر نیست.
چهارراهی، تمرکز بار در نقطه تقاطع را کنترل می کند و امکان عبور کابل با شعاع مناسب را فراهم می سازد. اگر این بخش درست طراحی شود، کابل ها کمتر تحت فشار خم، سایش و ضربه قرار می گیرند. در نتیجه، هم نصب تمیزتر می شود و هم عیب یابی آینده سریع تر پیش می رود.
چهارراهی در مسیرهای افقی چه تفاوتی با سه راهی و زانویی دارد؟
سه راهی برای ایجاد یک انشعاب جانبی کافی است، اما چهارراهی زمانی به کار می آید که مسیر اصلی باید به چند شاخه همزمان تقسیم شود. زانویی فقط جهت را عوض می کند و در واقع، مسیر را می چرخاند نه اینکه آن را منشعب کند. بنابراین، چهارراهی از نظر هندسه و بارگذاری، پیچیده تر از دو اتصال دیگر است.
چه زمانی استفاده از چهارراهی به جای چند فیتینگ جداگانه منطقی است؟
وقتی مسیرهای خروجی از یک نقطه مشترک آغاز می شوند، چهارراهی از چند اتصال جداگانه بهتر عمل می کند. این کار تعداد وصله ها را کم می کند، زمان نصب را پایین می آورد و احتمال ناهمراستایی را کاهش می دهد. در پروژه های شلوغ، همین موضوع باعث می شود مسیر خواناتر، دقیق تر و قابل سرویس تر باشد.
انواع چهار راهی سینی کابل بر اساس ساختار و محل کاربرد
چهارراهی ها را می توان بر اساس فرم بدنه، محل نصب و نوع سینی دسته بندی کرد. انتخاب درست، فقط به ظاهر قطعه بستگی ندارد، بلکه باید با نوع سینی، وزن کابل و شرایط محیطی هماهنگ باشد. در محیط های مرطوب، صنعتی یا دارای ارتعاش، کیفیت ساخت و پوشش سطحی اهمیت بیشتری پیدا می کند.
برای درک بهتر تفاوت ها، جدول زیر یک مقایسه فنی ساده ارائه می دهد. این مقایسه کمک می کند انتخاب قطعه، بر پایه کاربرد واقعی باشد نه فقط موجودی انبار یا قیمت اولیه. در پروژه های حرفه ای، همین تصمیم ساده می تواند از دوباره کاری های بعدی جلوگیری کند.
| نوع چهارراهی | کاربرد اصلی | مزیت مهم |
|---|---|---|
| چهارراهی افقی | مسیرهای هم سطح | حفظ تراز و نظم تقاطع |
| چهارراهی هم مرکز | تقاطع متقارن | توزیع متعادل مسیرها |
| چهارراهی نامتقارن | محدودیت های معماری | انعطاف در جانمایی |
| چهارراهی مخصوص نردبانی، پانچ دار و توری | سازه های خاص کابل کشی | تناسب با نوع بدنه سینی |
چهارراهی افقی در مسیرهای هم سطح
این مدل برای زمانی مناسب است که هر چهار شاخه در یک تراز حرکت می کنند. در مسیرهای افقی، حفظ هم ارتفاعی اهمیت زیادی دارد، چون هر اختلاف کوچک می تواند در نصب درپوش، ساپورت یا عبور کابل ایجاد مشکل کند. چهارراهی افقی اگر دقیق تولید شده باشد، اتصال نرم تر و چیدمان تمیزتری خواهد داشت.
چهارراهی هم مرکز و چهارراهی نامتقارن در طراحی مسیر
چهارراهی هم مرکز برای تقاطع هایی مناسب است که چهار مسیر از یک نقطه متعادل خارج می شوند. این مدل در نقشه های منظم و فضاهای باز کاربرد بیشتری دارد. در مقابل، چهارراهی نامتقارن زمانی انتخاب می شود که یکی از شاخه ها محدودیت فضایی دارد یا مسیرها از نظر فیزیکی در یک نقطه مرکزی قابل تقسیم نیستند.

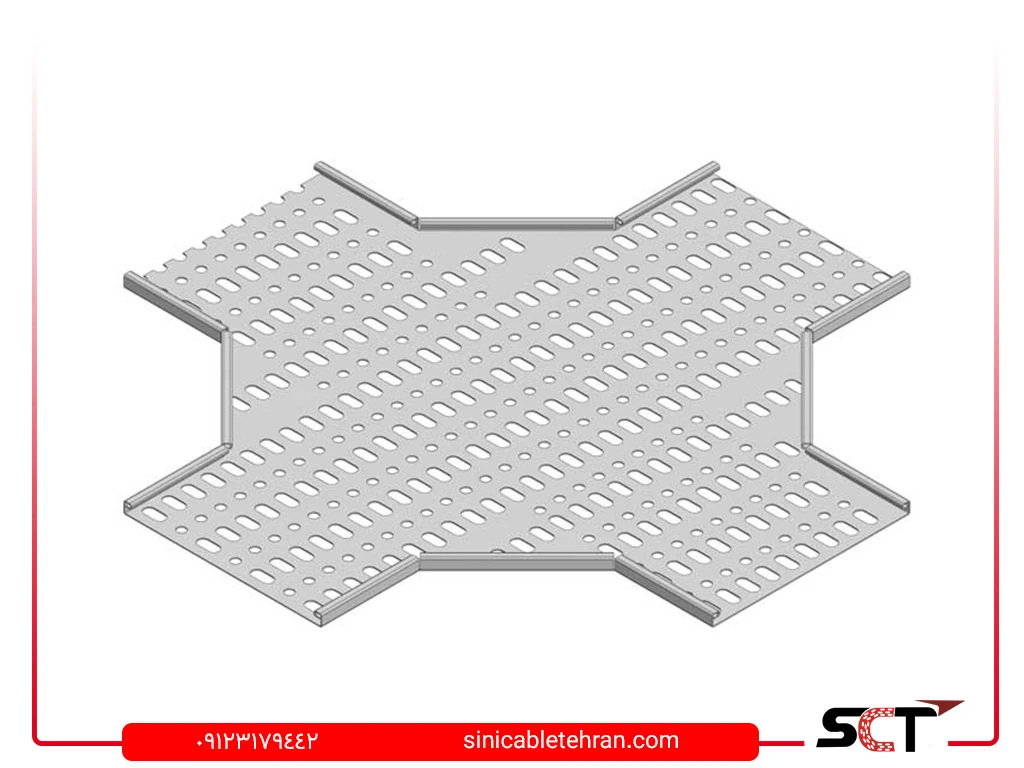

چهارراهی مخصوص سینی کابل نردبانی، پانچ دار و توری
نوع بدنه سینی، شکل چهارراهی را تغییر می دهد. در سینی نردبانی، انتقال بار و فاصله پله ها مهم است. در سینی پانچ دار، هماهنگی سوراخ ها و بدنه باید دقیق باشد. در سینی توری هم وزن سبک تر است، اما دقت اتصال همچنان حیاتی است. هر کدام از این مدل ها، اتصال مخصوص خود را می طلبند.
تفاوت چهارراهی استاندارد کارخانه ای با ساخت و برش کارگاهی
چهارراهی کارخانه ای با قالب، خم و کنترل ابعادی مشخص تولید می شود. نتیجه آن، لبه های تمیزتر، هم محوری بهتر و سازگاری بالاتر با اسپلیس پلیت ها است. در مقابل، ساخت کارگاهی اگرچه گاهی سریع به نظر می رسد، اما دقت هندسی و کیفیت سطحی آن وابسته به مهارت اجرا است و ریسک خطا را بالا می برد.
اصول استاندارد در نصب چهار راهی سینی کابل
نصب استاندارد یعنی فیتینگ، ساپورت و مسیر، هر سه با هم دیده شوند. چهار راهی سینی کابل اگر فقط به عنوان یک قطعه مجزا نصب شود، در برابر بار تجمعی و تنش های موضعی ضعیف می شود. راهنمای نصب NEMA VE 2 روی همین نگاه تأکید دارد و می گوید اتصالات باید بخشی از یک سیستم کامل باشند. در این نگاه، فیتینگ یک جزء تزئینی نیست. چهارراهی باید به عنوان بخشی طراحی شده از مسیر دیده شود، نه یک اتصال اضافه شده در آخر کار. همین تفاوت، کیفیت بهره برداری را تعیین می کند. هماهنگی با NEMA VE 1 و مشخصات سازنده، باعث می شود عملکرد واقعی قطعه با انتظار مهندسی آن همخوان باشد.
جایگاه چهارراهی در راهنمای نصب NEMA VE 2
این راهنما نصب اتصالات را کنار نصب مسیر اصلی می بیند، نه جدا از آن. بنابراین، چهارراهی باید همراه با برنامه ساپورت، فاصله مهاربندی و مسیر کابل بررسی شود. اگر این قطعه بدون توجه به بار و تکیه گاه نصب شود، احتمال خمش و آسیب در محل تقاطع بالا می رود.
چرا چهارراهی باید به عنوان فیتینگ طراحی شده نصب شود؟
زیرا چهارراهی در نقطه ای قرار می گیرد که چهار مسیر به هم می رسند و تنش ها جمع می شوند. این نقطه، نسبت به بدنه مستقیم، حساس تر است و نیاز به طراحی ویژه دارد. وقتی فیتینگ از ابتدا با نقشه سازه ای دیده شود، هم تراز شدن مسیرها و هم عبور کابل ها دقیق تر انجام می شود.
لزوم تطابق چهارراهی با NEMA VE 1 و مشخصات سازنده
NEMA VE 1 بیشتر بر مشخصات ساخت، باربری و کیفیت قطعه تأکید دارد. اگر چهارراهی با این مشخصات همخوان نباشد، ممکن است از نظر ظاهری قابل نصب باشد، اما در عمل تحمل بار کافی نداشته باشد. بنابراین، اتکا به دیتاشیت سازنده و استاندارد معتبر، از حدس و تجربه شخصی مطمئن تر است.
چرا اتصال چهار مسیر با برش و پیچ کاری دستی بدون تایید سازنده خطرناک است؟
چون برش دستی می تواند ضخامت مؤثر، لبه های ایمن و هندسه تقاطع را تغییر دهد. این تغییرات، رفتار مکانیکی قطعه را غیرقابل پیش بینی می کند. در پروژه های حساس، چنین اتصالی شاید در روز اول قابل قبول به نظر برسد، اما در طول زمان با لرزش، وزن کابل و خوردگی، مشکل ساز می شود.
شرکت صنعتی تهران سینی کابل
تولید کننده انواع سینی کابل و نردبان، فروش انواع لوله های فلکسیبل، ریل چنگالی، بست چنگالی، بست عایق دار، بست اسپیت، انواع جعبه گالوانیزه، MK، آلومینیومی و …
کیفیت کنترلشده، پشتیبانی مهندسی و تحویل سریع در تمام پروژهها
آموزش نصب چهار راهی سینی کابل
نصب درست، از آماده سازی شروع می شود، نه از بستن آخرین پیچ. قبل از قرار دادن چهار راهی سینی کابل، باید مسیر، تراز، فاصله ساپورت ها و تداخل احتمالی با سازه بررسی شود. این مرحله ساده، از بسیاری از اصلاحات بعدی جلوگیری می کند و کیفیت خروجی را بالاتر می برد. در پروژه های واقعی، تقاطع اصلی اغلب شلوغ ترین نقطه مسیر است. به همین دلیل، نصاب باید چهارراهی را طوری جانمایی کند که کابل ها با حداقل تغییر جهت و بدون فشار وارد شوند. نصب موفق، یعنی قطعه در جای درست قرار بگیرد و مسیرهای خروجی بدون زور و پیچش پیش بروند.
آماده سازی مسیر و بررسی تراز قبل از نصب فیتینگ
پیش از نصب، باید تراز شاخه های ورودی و خروجی کنترل شود. اگر اختلاف ارتفاع وجود داشته باشد، تنش اضافی به چهارراهی منتقل می شود و کابل ها هم در عبور دچار فشار می شوند. در این مرحله، اندازه گیری دقیق، از هر راهکار بعدی مهم تر است.
نحوه جانمایی چهارراهی در تقاطع اصلی مسیر
چهارراهی باید در مرکز عملکردی تقاطع قرار بگیرد، نه صرفاً در هر نقطه ای که فضای خالی دارد. اگر جانمایی غلط باشد، طول شاخه های ورودی و خروجی یکسان نمی ماند و بار به صورت نامتقارن توزیع می شود. این مسئله در مسیرهای پرکابل، خیلی زود خود را نشان می دهد.
نصب ساپورت مستقل برای چهارراهی و نقاط بحرانی اطراف آن
اتصال نباید فقط از دو سر مسیر مستقیم نگهداری شود. چهارراهی بهتر است ساپورت مستقل یا نزدیک به محل تقاطع داشته باشد تا وزن اضافی در نقطه مرکزی جمع نشود. این موضوع در پروژه هایی با کابل های سنگین، تفاوتی کاملا محسوس ایجاد می کند.
بستن پیچ ها و اسپلیس پلیت ها با گشتاور مناسب
پیچ ها باید با گشتاور مناسب بسته شوند. سفتی بیش از حد، بدنه را تحت تنش قرار می دهد و شل بودن هم باعث لق شدن اتصال می شود. اسپلیس پلیت ها باید درست هم راستا شوند تا نیرو به صورت یکنواخت در محل اتصال پخش شود و شکست موضعی رخ ندهد.
کنترل نهایی هم راستایی مسیرهای خروجی پس از نصب
بعد از نصب، هم راستایی هر چهار شاخه باید دوباره چک شود. حتی اختلاف چند میلی متر، در مسیرهای طولانی یا شلوغ، به مشکل تبدیل می شود. این کنترل نهایی، آخرین فرصت برای اصلاح است و نباید به مرحله کابل گذاری موکول شود.
نکات مهندسی مهم در انشعاب گیری برق با چهار راهی
در انشعاب گیری برق، مسئله فقط اتصال مسیر نیست، بلکه توزیع بار و رفتار سازه ای اهمیت دارد. کابل ها وزن دارند و این وزن در نقطه تقاطع جمع می شود. اگر چهار راهی سینی کابل برای این وضعیت انتخاب نشده باشد، خیز موضعی و فشار روی لبه ها بیشتر می شود. از نگاه مهندسی، هر شاخه بخشی از بار کلی را حمل می کند و محل تقاطع، نقطه بحرانی سیستم است. به همین دلیل، ظرفیت باربری باید از دیتاشیت سازنده خوانده شود، نه از اعداد عمومی. یک عدد کلی، شاید برای مسیر مستقیم کافی باشد، اما در چهارراهی همیشه پاسخ دقیق نمی دهد.
توزیع بار کابل در چهار شاخه و اثر آن بر خیز سینی
وقتی بار کابل بین چهار شاخه تقسیم می شود، تعادل بهتری ایجاد می شود. اما اگر یکی از شاخه ها سنگین تر باشد، خیز در یک سمت بیشتر می شود و تقاطع تحت پیچش قرار می گیرد. این وضعیت، در نصب های بلند یا صنعتی، می تواند به تدریج باعث تغییر فرم قطعه شود.
اهمیت محاسبه وزن تجمعی کابل ها در نقطه تقاطع
وزن تجمعی، فقط جمع وزن یک شاخه نیست. باید وزن کابل های عبوری، کابل های رزرو، ضریب لرزش و بار ناشی از درپوش هم دیده شود. این عدد، اساس انتخاب ساپورت و بررسی ظرفیت است. اگر این محاسبه انجام نشود، چهارراهی ممکن است از ابتدا زیر فشار پنهان کار کند.
چرا چهارراهی نباید فقط به دو انتهای مسیر مستقیم متکی باشد؟
چون محل تقاطع، سخت ترین بخش هندسی مسیر است و نیروها در همان نقطه متمرکز می شوند. اتکا به دو انتهای شاخه مستقیم، برای چنین نقطه حساسی کافی نیست. ساپورت نزدیک به فیتینگ، بار را از مرکز می گیرد و مانع از تمرکز تنش در یک ناحیه می شود.
بررسی ظرفیت باربری بر اساس دیتاشیت سازنده و نه عدد عمومی
هر سازنده، براساس ضخامت ورق، نوع پوشش، کیفیت خم و هندسه فیتینگ، ظرفیت متفاوتی اعلام می کند. عدد عمومی ممکن است برای یک پروژه جواب دهد، اما برای پروژه دیگر خطرناک باشد. بهترین رویکرد این است که ظرفیت واقعی، از کاتالوگ و مشخصات همان محصول استخراج شود.
الزامات ساپورت و مهاربندی چهار راهی سینی کابل
ساپورت در محل چهارراهی، بخشی از طراحی است نه یک اقدام تکمیلی. در چهار راهی سینی کابل، بار به شکل متمرکز وارد می شود و باید در نزدیک ترین نقطه ممکن مهار شود. اگر این مهاربندی به تأخیر بیفتد، نیرو به شاخه های مجاور منتقل می شود و تعادل کل مسیر را به هم می زند. تفاوت ساپورت فیتینگ و ساپورت مسیر مستقیم در همین جا مشخص می شود. مسیر مستقیم بار یکنواخت تری دارد، اما فیتینگ درگیر تغییر جهت و تمرکز نیرو است. در نتیجه، فاصله ساپورت ها باید هوشمندانه انتخاب شود. رعایت این موضوع، هم عمر قطعه را بالا می برد و هم لرزش را کاهش می دهد.
محل های توصیه شده برای ساپورت فیتینگ ها طبق NEMA VE 2
این راهنما تأکید می کند که فیتینگ ها باید نزدیک نقطه اتصال، و در فاصله ای متناسب با بار، ساپورت شوند. هدف این است که وزن قطعه و کابل، از روی بدنه آزاد نماند. در عمل، هرچه تقاطع سنگین تر باشد، ساپورت باید به فیتینگ نزدیک تر باشد.
چرا چهارراهی به ساپورت نزدیک محل تقاطع نیاز دارد؟
چون محل تقاطع، بیشترین ریسک خمش و پیچش را دارد. اگر ساپورت دور باشد، بدنه در بخش میانی تحت تنش قرار می گیرد و اتصال ها زودتر فرسوده می شوند. ساپورت نزدیک، عملا مثل یک تکیه گاه ایمنی عمل می کند و بار را از مرکز جمع می کند.
تفاوت ساپورت فیتینگ با ساپورت مسیر مستقیم
ساپورت مسیر مستقیم بیشتر برای نگهداری طول های یکنواخت استفاده می شود. اما ساپورت فیتینگ باید تغییر هندسه، بار نقطه ای و فشار ناشی از اتصال را هم تحمل کند. به همین دلیل، محل و نوع براکت در تقاطع، حساس تر از بخش های عادی مسیر است.
خطاهای رایج در فاصله گذاری ساپورت اطراف چهارراهی
یکی از خطاهای معمول، فاصله زیاد بین فیتینگ و ساپورت است. خطای دیگر، تکیه بیش از حد به ساپورت های عمومی و نادیده گرفتن نقطه تقاطع است. هر دو مورد، باعث می شوند قطعه در کار واقعی، بیشتر از ظرفیت خود کار کند و دچار افت عملکرد شود.
خطاهای اجرایی رایج در نصب چهار راهی سینی کابل
بخش زیادی از مشکلات اجرایی، نه از خود قطعه، بلکه از روش نصب می آید. اگر چهار راهی سینی کابل بدون بررسی ظرفیت بار کابل نصب شود، خیلی زود علائم خستگی مکانیکی دیده می شود. این علائم ممکن است در ابتدا کوچک باشند، اما در بهره برداری بلندمدت جدی می شوند. حذف قطعات اصلی، برش دستی و بی توجهی به توسعه آینده، سه خطای پرتکرار هستند. در ظاهر، این روش ها سرعت ایجاد می کنند، اما در واقع، نظم سیستم را از بین می برند. نتیجه آن، تعمیرات پرهزینه، توقف مسیر و سخت شدن دسترسی برای سرویس های بعدی است.
استفاده از چهارراهی بدون بررسی ظرفیت بار کابل
اگر تعداد کابل ها، وزن آن ها و نوع چیدمان مشخص نباشد، انتخاب قطعه بر پایه حدس انجام می شود. چنین انتخابی در پروژه های سبک شاید پنهان بماند، اما در مسیرهای سنگین یا صنعتی، خطرناک است. ظرفیت باید همیشه با بار واقعی سنجیده شود.
حذف اسپلیس پلیت های اصلی و تکیه بر اتصالات غیراستاندارد
اسپلیس پلیت ها فقط قطعات فرعی نیستند. آن ها نقش کلیدی در انتقال نیرو و حفظ پیوستگی سازه دارند. وقتی این قطعات حذف می شوند، بار به نقاط ضعیف منتقل می شود و اتصال دیگر رفتار استاندارد نخواهد داشت. این تصمیم، شاید نصب را ساده کند، اما دوام را پایین می آورد.
نادیده گرفتن انبساط حرارتی در مسیرهای طولانی
در مسیرهای طولانی، دما تغییر می کند و فلز منبسط یا منقبض می شود. اگر این تغییر در طراحی دیده نشود، تقاطع تحت فشار اضافی قرار می گیرد. در چهارراهی، این اثر می تواند به لق شدن پیچ ها، تغییر تراز یا فشار به کابل ها منجر شود.
اجرای انشعاب بدون در نظر گرفتن مسیر توسعه آینده کابل ها
یک پروژه خوب فقط نیاز امروز را حل نمی کند، بلکه برای توسعه بعدی هم جا می گذارد. اگر چهارراهی بدون فضای رزرو یا مسیر توسعه طراحی شود، اضافه کردن کابل جدید به تخریب بخشی از مسیر منتهی می شود. این یعنی هزینه دوباره و اختلال در بهره برداری.
نکات ایمنی و الکتریکی در محل چهار راهی
ایمنی در تقاطع کابل فقط به فاصله دسترسی مربوط نیست. پیوستگی الکتریکی، حذف لبه های تیز و کنترل تماس فلز با روکش کابل، سه اصل اساسی هستند. اگر این اصول رعایت نشوند، حتی یک چهار راهی سینی کابل خوب هم ممکن است در عمل خطر ایجاد کند. در محل های برق دار، سرعت نصب نباید جای دقت را بگیرد. هر نقطه برنده، هر اتصال سست و هر بدنه بدون bonding می تواند ریسک را بالا ببرد. بنابراین، نصاب باید هم به ساختار مکانیکی توجه کند و هم به رفتار الکتریکی قطعه در کل مسیر.
حفظ پیوستگی الکتریکی و Bonding در فیتینگ های فلزی
در فیتینگ های فلزی، bonding یعنی مسیر عبور جریان خطا به صورت پیوسته و مطمئن حفظ شود. اگر اتصال فلز به فلز کامل نباشد، این پیوستگی ضعیف می شود. در نتیجه، ایمنی سیستم کاهش می یابد و عملکرد حفاظتی مسیر زیر سؤال می رود.
کنترل لبه های تیز و نقاط برنده در اطراف محل انشعاب
لبه های تیز یکی از خطرناک ترین نقاط در تقاطع هستند. این لبه ها می توانند روکش کابل را در طول زمان زخمی کنند، مخصوصاً وقتی لرزش یا انبساط حرارتی وجود داشته باشد. پرداخت مناسب لبه ها و کنترل کیفیت سطح، یک الزام واقعی است، نه یک کار تزئینی.
اهمیت ایمنی کار در مجاورت مسیرهای برق دار هنگام نصب
در حین نصب، باید محدوده کار، برق دار بودن مسیر و مجوزهای ایمنی روشن باشد. دسترسی بی برنامه به کابل های فعال، ریسک حادثه را بالا می برد. در پروژه های حرفه ای، برنامه ایمن سازی محیط قبل از شروع نصب، بخشی از خود فرآیند است.
چگونه چهار راهی مناسب پروژه را انتخاب کنیم؟
انتخاب درست، از اندازه های پایه شروع می شود. عرض، ارتفاع و نوع سینی باید با چهارراهی هماهنگ باشد تا اتصال دقیق و بدون فشار انجام شود. اگر این هماهنگی برقرار نباشد، حتی قطعه باکیفیت هم در محل نصب خوب نمی نشیند و اجرای نهایی ناقص می شود.
بعد از ابعاد، باید ظرفیت بار، محیط نصب و جنس بدنه بررسی شود. در محیط خورنده، جنس و پوشش اهمیت بیشتری پیدا می کند. در محیط صنعتی، استحکام و کیفیت جوش مهم تر می شود. پس انتخاب خوب، حاصل جمع چند معیار فنی است، نه فقط قیمت یا سرعت تامین.
انتخاب بر اساس عرض، ارتفاع و نوع سینی کابل
عرض و ارتفاع، باید دقیقاً با مسیر اصلی و شاخه های خروجی یکسان یا سازگار باشد. اگر این تطابق وجود نداشته باشد، نصب درپوش و ساپورت هم با مشکل مواجه می شود. نوع سینی هم مهم است، چون نردبانی، پانچ دار و توری، رفتار متفاوتی در اتصال دارند.
انتخاب بر اساس ظرفیت بار، محیط نصب و جنس بدنه
در پروژه های سنگین، ظرفیت بار اولویت اول است. در محیط های مرطوب یا شیمیایی، پوشش محافظ و جنس بدنه اهمیت بیشتری پیدا می کند. اگر این سه عامل همزمان بررسی شوند، قطعه انتخابی عمر بیشتری خواهد داشت و در دوره بهره برداری، دردسر کمتری ایجاد می کند.
بررسی کیفیت جوش، پانچ، پوشش و گواهی های فنی سازنده
کیفیت جوش و پانچ، فقط ظاهر قطعه را تعیین نمی کند، بلکه روی دوام و رفتار مکانیکی اثر مستقیم دارد. پوشش مناسب هم از خوردگی زودهنگام جلوگیری می کند. گواهی فنی سازنده، بهترین نشانه برای اعتماد به محصولی است که قرار است سال ها در مسیر باقی بماند.
چه زمانی چهارراهی گالوانیزه گرم و چه زمانی استنلس استیل مناسب تر است؟
گالوانیزه گرم برای بسیاری از فضاهای صنعتی و بیرونی انتخابی مطمئن است، چون مقاومت مناسبی در برابر خوردگی دارد. استنلس استیل زمانی بهتر است که رطوبت، مواد خورنده یا الزامات بهداشتی جدی تر باشند. انتخاب نهایی باید بر اساس شرایط واقعی پروژه انجام شود، نه فقط برتری ذهنی یک جنس.
جمع بندی؛ چهار راهی استاندارد چه کمکی به انشعاب گیری برق می کند؟
اگر بخواهیم خلاصه بگوییم، چهارراهی استاندارد سه کار مهم انجام می دهد: انشعاب را امن تر می کند، نصب را تمیزتر نشان می دهد و نگهداری را ساده تر می سازد. این قطعه، وقتی درست انتخاب و نصب شود، از شلوغی مسیر جلوگیری می کند و بار را بهتر در تقاطع توزیع می کند. در نتیجه، مسیر کابل کشی از یک بخش پراکنده به یک سیستم منظم تبدیل می شود.
در عمل، کیفیت این نتیجه به سه چیز وابسته است: انتخاب درست، نصب مهندسی و ساپورت کافی. اگر یکی از این سه حلقه ضعیف باشد، کل سیستم آسیب می بیند. برای همین، توجه به استاندارد، دیتاشیت و اجرای دقیق، فقط یک توصیه فنی نیست، بلکه شرط دوام و ایمنی کل پروژه است. در پروژه های حرفه ای، همین دقت ها است که مسیر را قابل اعتماد نگه می دارد و بهره برداری را آسان می کند، مخصوصاً وقتی تامین از سینی کابل تهران با مشخصات هماهنگ پروژه انجام شود.
چهار راهی سینی کابل چیست و چرا از چند اتصال جداگانه بهتر است؟
چهارراهی قطعه ای است که چهار مسیر را در یک تقاطع منظم جمع می کند. این قطعه نسبت به چند اتصال جداگانه، خطای نصب کمتری دارد و مسیر را خواناتر می کند. وقتی تقاطع از ابتدا مهندسی شده باشد، کابل ها هم با آرامش بیشتری وارد شاخه های جدید می شوند.
آیا نصب چهار راهی بدون ساپورت مستقل مجاز است؟
از نظر فنی، این کار توصیه نمی شود. چهارراهی در محل بار تجمعی قرار دارد و به تکیه گاه نزدیک نیاز دارد. اگر ساپورت مستقل حذف شود، بار به انتهای مسیر منتقل می شود و احتمال خمش، لق شدن یا تغییر تراز بالا می رود. در پروژه های سنگین، این خطا خیلی زود آشکار می شود.
برای چهار راهی سینی کابل چه استانداردهایی مهم تر هستند؟
در سطح نصب، NEMA VE 2 اهمیت زیادی دارد، چون به روش صحیح نصب و ساپورت توجه می کند. در سطح محصول، NEMA VE 1 و مشخصات سازنده باید بررسی شوند. این دو در کنار هم، تصویر کامل تری از عملکرد واقعی قطعه می دهند و ریسک انتخاب اشتباه را کم می کنند.
چطور بفهمیم چهارراهی برای محیط پروژه مناسب است؟
باید سه عامل را همزمان بسنجید: شرایط محیطی، بار کابل و جنس بدنه. اگر محیط مرطوب یا خورنده باشد، پوشش و متریال اهمیت بیشتری پیدا می کند. اگر کابل ها سنگین باشند، ضخامت و طراحی تقاطع مهم تر می شود. انتخاب درست، همیشه از بررسی همین سه لایه شروع می شود.
